Compteurs de personnes

Les compteurs de personnes sont basés sur la technologie à infrarouges avec laquelle ils effectuent un calcul dans les zones de passage.





Vous êtes ici: Flèche de accueil Accueil Flèche de computers personnes Compteurs de personnes

  Compteurs de personnes à infrarouges

L'utilisation de compteurs de personnes permet de calculer le nombre de personnes ou de contrôler la luminosité dans des salles ou des zones déterminées. Les nouveaux capteurs Gazelle de la marque Irisys ne détectent pas seulement la présence de personnes en intérieur et en extérieur, mais ils déterminent aussi le nombre exact de personnes.

Une image à infrarouges permet de détecter et de compter les personnes au moyen des émissions de chaleur. Le traitement des émissions de chaleur s'effectue à l'intérieur du capteur et les données sont transférées via une interface IP ou un relais ; mais aucune image réelle de personne n'est transférée, uniquement le nombre de personnes. Ainsi la vie privée et la protection des données sont garanties. Ce capteur permet aussi d'être intégré à l'automatisation d'un bâtiment pour, par exemple, réguler la luminosité en temps réel, la ventilation ou le chauffage d'une salle, selon le nombre de personnes présentes.

La zone de détection de cet appareil blanc, compact et qui s'installe dans le plafond, est limitée à une zone définie, comme par exemple une zone de passage. Grâce au logiciel correspondant, vous pouvez définir avec précision les zones de détection. PCE Instruments conseille, commercialise et présente les appareils au client sur place, en Europe.

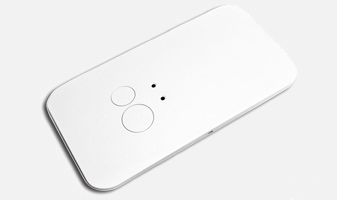

  Compteur IP 60° Gazelle IRC5706-NW Unité principale

Les compteurs de personnes de la série IRC5706-NW Gazelle sont basés sur la technologie à infrarouges et détectent une personne par son émission de chaleur. Cela active un processus de recomptage lorsque l'une des 16 lignes de calcul pouvant être créées, est dépassée.

Un serveur internet intégré permet de configurer le capteur depuis un navigateur et de lire les données directement à travers un réseau. Par ailleurs, une API, documentée en anglais et adaptée à de nombreux systèmes, est proposée.

Il s'agit de la Master Unit à laquelle vous pouvez connecter jusqu'à 8 unités Node qui possèdent les mêmes spécifications techniques, mais qui n'intègrent pas de serveur web.


Système compteur de personnes à infrarouge

Fiche technique Schéma d'assemblage Mode d'emploi

Les capteurs ont été conçus pour un montage dans le plafond. Le capteur détecte, grâce à son angle d'ouverture de 60º, et selon la hauteur du plafond, une zone comprise entre 1,97 m² et 4,52 m² (par exemple, à une hauteur de 3,5 m, la surface est de 3,25 m x 3,25 m).

Pour des plafonds d'une hauteur supérieure, vous pouvez utiliser n'importe quel capteur ayant un angle d'ouverture de 40º et de 20º.

  Spécifications techniques
Hauteur de montage 2,2 m ... 4,8 m
Vitesse de détection 0,5 ms-1 ... 3 ms-1
Sensibilité de température 2 °C
Lignes de calcul disponibles 2 - 16 avec 32 registres de calcul maximum
Plage de fonctionnement 0 ... +40 °C (pas pour zones humides)
Alimentation 12 - 28 VDC ou POE
Puissance d'entrée 12 V - 160 mA / 24 V - 80 mA
Connexions 2 x RJ45 / 1 x LAN / 1 x pour l'unité Node
Poids 0,3 kg

Les compteurs de personnes détectent les personnes par leur image thermique. Le compteur de personnes travaille indépendamment des conditions de lumière, ce qui vous permet de l'utiliser dans des zones et des bâtiments qui ne sont pas éclairés de nuit, ni de jour, évidemment.

Comme la détection de personnes s'effectue par image thermique, l'intimité des personnes est protégée puisque les compteurs de personnes ne reconnaissent aucun visage. Vous pouvez consulter les valeurs du compteur au moyen du navigateur. Les compteurs de personnes disposent de leur propre serveur où les données sont sauvegardées.

Grâce à leur montage simple, il est possible de les installer rapidement dans des centres commerciaux, des supermarchés, des musées, etc. Comme pour les détecteurs de fumée, les compteurs de personnes s'installent dans le plafond et sont connectés au moyen d'un câble Ethernet utilisant l'infrastructure disponible. En plus du calcul, les compteurs de personnes de la série Gazelle offrent des fonctions pour l'analyse de la circulation des clients et des spécificités du mouvement des personnes. Par exemple, avec un compteur de personnes, il est possible d'analyser les files d'attente aux caisses, dans un commerce.

La connaissance exacte du nombre de visites ou de clients dans votre établissement vous permet de calculer avec fiabilité les revenus par client.

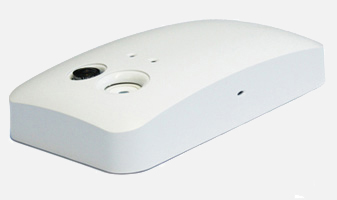

  Compteur IP 60° Gazelle IRC5716-NW DualView Unité principale

Le IRC5716-NW détecte, de la même façon que le IRC5706-NW, la présence de personnes grâce à l'émission de chaleur. Il est équipé en plus d'une caméra à image réelle qui permet au capteur d'inspecter la zone de détection et d'effectuer un comptage optique, lorsqu'elle est combinée au logiciel en option "Validation Tool".

Ce processus de comptage s'active lorsque l'une des 16 lignes de calcul pouvant être créées, est dépassée.

Un serveur internet intégré permet de configurer le capteur depuis un navigateur et de lire les données directement à travers un réseau.


Appareil pour détecter des personnes

Fiche technique Schéma d'assemblage Mode d'emploi

Il s'agit de la Master Unit à laquelle vous pouvez connecter jusqu'à 8 unités Node qui possèdent les mêmes spécifications techniques, mais qui n'intègrent pas de serveur web.

  Spécifications techniques
Hauteur de montage 2,2 ... 4,8 m
Vitesse de détection 0,5 ... 3 ms-1
Sensibilité de température >2 °C
Lignes de calcul disponibles 2 - 16 avec 32 registres de calcul maximum
Plage de fonctionnement 0 ... +40 °C (pas pour zones humides)
Alimentation 12 ... 28 VDC o POE
Puissance d'entrée 12 V - 160 mA / 28 V - 80 mA
Connexions 0 ... +250 °C
2 x RJ45 / 1 x LAN / 1 x pour l'unité Node -20 ... +80 °C
Dimensions boîtier 190 x 111 x 63 mm
Poids 0,3 kg
Vidéo 12 fps a 1600 x 1200 píxeles


Les capteurs ont été conçus pour un montage dans le plafond. Le capteur détecte, grâce à son angle d'ouverture de 60º, et selon la hauteur du plafond, une zone comprise entre 1,97 m² et 4,52 m² (par exemple, à une hauteur de 3,5 m, la surface est de 3,25 m x 3,25 m). Par ailleurs, une API, documentée en anglais et adaptée à de nombreux systèmes, est proposée.

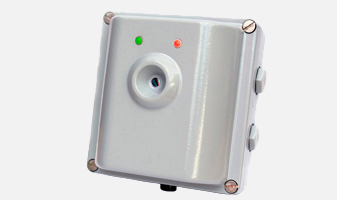

  Compteur IP 60° pour extérieur IRC3110 Unité principale

Les capteurs IRC3110 ont été conçus pour les extérieurs -par exemple, pour mesurer la fréquence de passage ou pour compter l'assistance- c'est pourquoi le compteur de personnes est intégré dans un boîtier protégé contre la poussière, conformément à la réglementation IP 66.

Il est identique au modèle IRC5706-NW et il compte les personnes grâce à l'émission de chaleur.Le processus de comptage s'active lorsque l'une des 16 lignes de calcul pouvant être créées, est dépassée.

Un serveur internet intégré permet de configurer le capteur depuis un navigateur et de lire les données directement à travers un réseau.

Il s'agit de la Master Unit à laquelle vous pouvez connecter jusqu'à 8 unités Node qui possèdent les mêmes spécifications techniques, mais qui n'intègrent pas de serveur web.


Compteur de personnes pour extérieur

Fiche technique Schéma d'assemblage Mode d'emploi

  Spécifications techniques
Hauteur de montage 2,2 m ... 4,8 m
Vitesse de détection 0,5 ms-1 ... 3 ms-1
Sensibilité de température < 2 °C
Lignes de calcul disponibles 2 - 16 avec 32 registres de calcul maximum
Plage de fonctionnement -25 ... +55 °C
Alimentation 12 ... 28 V DC
Puissance d'entrée 12 V 80 mA / 28 V 50 mA
Connexions 2 x RJ45 / 1 x LAN / 1 x pour l'unité Node
Dimensions boîtier 140 x 133 x 80 mm
Matériau boîtier Aluminium fondu pulvérisé (RAL 7001)
Poids 0.5 kg


Les capteurs ont été conçus pour un montage dans le plafond. Le capteur détecte, grâce à son angle d'ouverture de 60º, et selon la hauteur du plafond, une zone comprise entre 1,97 m² et 4,52 m² (par exemple, à une hauteur de 3,5 m, la surface est de 3,25 m x 3,25 m). Pour des plafonds d'une hauteur supérieure, vous pouvez utiliser n'importe quel capteur ayant un angle d'ouverture de 40º et de 20º. Par ailleurs, une API, documentée en anglais et adaptée à de nombreux systèmes, est proposée.

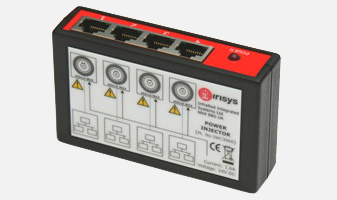

  Alimentation IWC 3060

Les capteurs Gazelle série IRC-5706 et IRC 5716 peuvent être alimentés directement au moyen de bornes de connexion (12 ... 28 V DC) ou de PoE (IEEE-Standard 802.3af).

Les capteurs de la série 3000 peuvent aussi être alimentés directement au moyen de bornes de connexion avec une tension comprise entre 12 et 28 V DC, ou au moyen de l'adaptateur de Irisys de 24 V PoE (non standard PoE 48V!).

Ils sont disponibles comme adaptateur à 4 ports (IWC3060) ou à 1 port (IWC3065).

Les capteurs de la série 3000 ne sont pas conformes PoE (IEEE-Standard 802.3af).


Système d'alimentation pour les détecteurs de présence

Fiche technique Schéma d'assemblage Mode d'emploi



Spécifications techniques
Longueur maximum du câble jusqu'à la Master Unit (Câble Cat. 5) 100 m
Nombre maximum d'unités 5 a 24 V
Conformité PoE Non conforme Poe
Alimentation 24 V DC

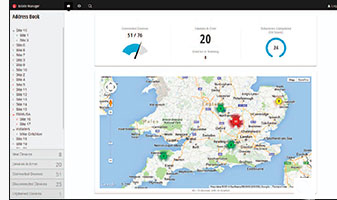

  Logiciel Estate Manager Analyse

Le logiciel IRISYS Estate Manager offre une large vision de tout son réseau de compteurs de personnes, ce qui lui permet de l'administrer de manière effective et d'optimiser le rendement, quel que soit l'endroit où vous vous trouvez.

Vous avez accès au carnet d'adresses à structure flexible et à un système d'information basé sur des cartes.

Grâce à la possibilité de configurer d'autres accès à votre serveur, vous pouvez consulter et administrer tous vos compteurs de personnes partout.


Logiciel pour les compteurs de personnes

Fiche technique Schéma d'assemblage Mode d'emploi

Le Estate Manager permet la configuration depuis tous les appareils connectés et vous offre aussi la possibilité de programmer différentes échéances automatiques pour des sauvegardes de sécurité, des actualisations du Firmware et des téléchargements, et d'administrer toutes les notifications quotidiennes du réseau complet de vos compteurs de personnes (par exemple, arrêt d'un capteur ou interruption de la connexion vers votre base de données).


  Fonctionnement

Le compteur de personnes s'installe dans le plafond d'une zone déterminée. La zone d'entrée et de sortie d'un établissement est un lieu stratégique.

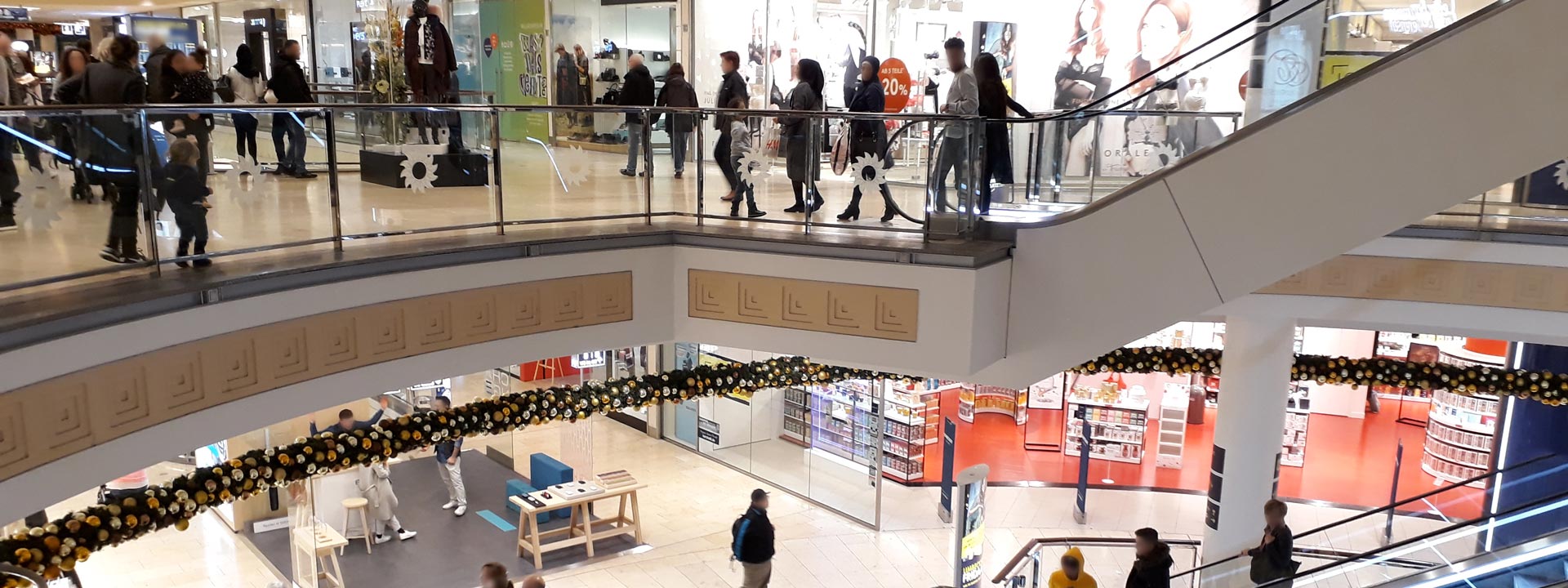

Dans les centres commerciaux, il est utile de les installer dans les zones des escalators puisque cela permet de compter le nombre de personnes par étage.

Le compteur de personnes détecte, grâce à une image thermique, la différence de température entre le sol et une personne. Le compteur de personnes mesure cette différence de température et utilise cette donnée comme base pour le calcul de personnes, ainsi l'éclairage de la zone n'influence pas la mesure, ce qui est un avantage.

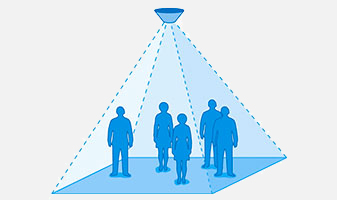

Comment fonctionne un compteur de personnes

Fiche technique Schéma d'assemblage Mode d'emploi

Deux lignes d'ajustage libre définissent les zones d'entrée et de sortie du compteur de personnes. Selon la direction de circulation, le compteur de personnes augmentera ou réduira le calcul. Cela permet de connaitre le nombre exact de personnes présentes. L'utilisation de plusieurs compteurs de personnes permet aussi d'organiser la circulation des personnes à l'intérieur d'un bâtiment, comme par exemple pour éviter que ne se forment de longues files d'attente aux caisses d'un établissement.

Grâce à son installation facile, à son utilisation simple et à son design discret, le compteur de personnes est un appareil utile et précieux pour le calcul des personnes. Son grand éventail d'utilisations possibles permet d'utiliser le compteur de personnes pratiquement partout. La technologie à infrarouges utilisée par le compteur de personnes évite d'avoir à se préoccuper de la protection des données, puisque l'appareil n'obtient qu'une image thermique et n'enregistre aucun visage. Le fait que l'appareil travaille indépendamment des conditions de lumière est un autre grand avantage de la technologie à infrarouges. Grâce à l'émission de chaleur émise par les personnes, il n'est pas nécessaire d'installer une source de lumière pour effectuer le comptage.

Il y a généralement des problèmes avec le comptage de personnes en particulier dans les zones d'entrée et de sortie ou des escaliers. Même dans ces cas, le compteur de personnes permet un comptage précis, grâce à la technologie des lignes de calcul que vous pouvez adapter individuellement.
