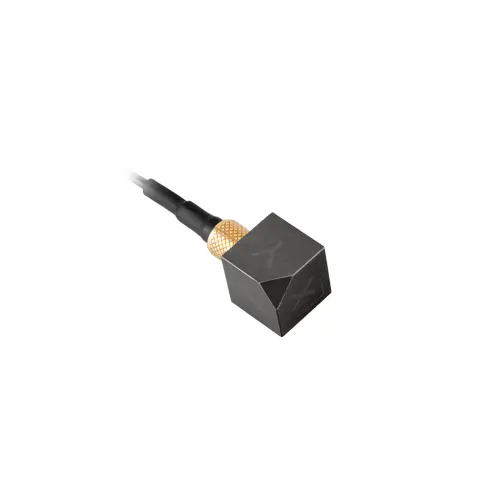

Triaxialer Schwingungsaufnehmer PCE-AC60G3D (IEPE-Standard)

Best.Nr.: PCE-AC60G3D
950,00 €
1.130,50 €
4250348730398
PCE-AC60G3D
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Maschinenschwingung
Lieferzeit: 1 - 2 Werktage
Triaxialer Schwingungsaufnehmer (IEPE-Standard)

- Kleine Abmessungen
- Hervorragender Phasengang
- Hohe Auflösung
- Geringer Temperaturkoeffizient
- Enthält Digitalspeicher für Sensordaten (TEDS nach IEEE 1451.4; Template 25 m. DS2431)
- Gut geeignet für Modal- und Strukturanalyse
- Zwei Empfindlichkeitsvarianten (10 und 100 mV/g)


Piezosystem Scherprinzip
Ausgang IEPE
Spannungsübertragungsfaktor 10 mV/g
Übertragungsfaktor-Toleranz 10 %
Messbereich, pos./neg 600 g
Bruchbeschleunigung 7000 g
Querrichtungsfaktor <5 %
Untere Grenzfrequenz  (3 dB)  0,15 Hz
Obere Grenzfrequenz  (3 dB) 11000 (X); 22000 (Y/Z) Hz
Untere Grenzfrequenz (10 %) 0,25 Hz
Obere Grenzfrequenz (10 %) 7000 (X); 14000 (Y/Z) Hz
Resonanzfrequenz >30 (X); >50 (Y/Z) kHz
Resonanzamplitude  25 dB
Konstantstromversorgung 2 - 20 mA
Arbeitspunktspannung 4 mA 12 - 14,5 V
Ausgangsimpedanz <100 Ω
Eigenrauschen; Breitband; RMS <3000 (0,5 - 20000 Hz) µg
Rauschdichte 1 Hz 400 μg/√Hz
Rauschdichte 10 Hz 150 μg/√Hz
Rauschdichte 100 Hz 40 μg/√Hz
Rauschdichte 1000 Hz 15 μg/√Hz
Arbeitstemperaturbereich -30 - 100 °C
Temperaturkoeffizient des Spannungsübertragungsfaktors        ±0,01 (<0 °C) %/K
  -0,01 (0 - 40 °C) %/K
  -0,03 (40 - 80 °C) %/K
  -0,04 (>80 °C) %/K
Temperatursprungempfindlichkeit  2 m/s²/K
Magnetfeldempfindlichkeit 15 m/s²/T
Masse ohne Kabel 6,2 g
Gehäusematerial Aluminium; hart beschichtet
Anschlussrichtung axial/radial

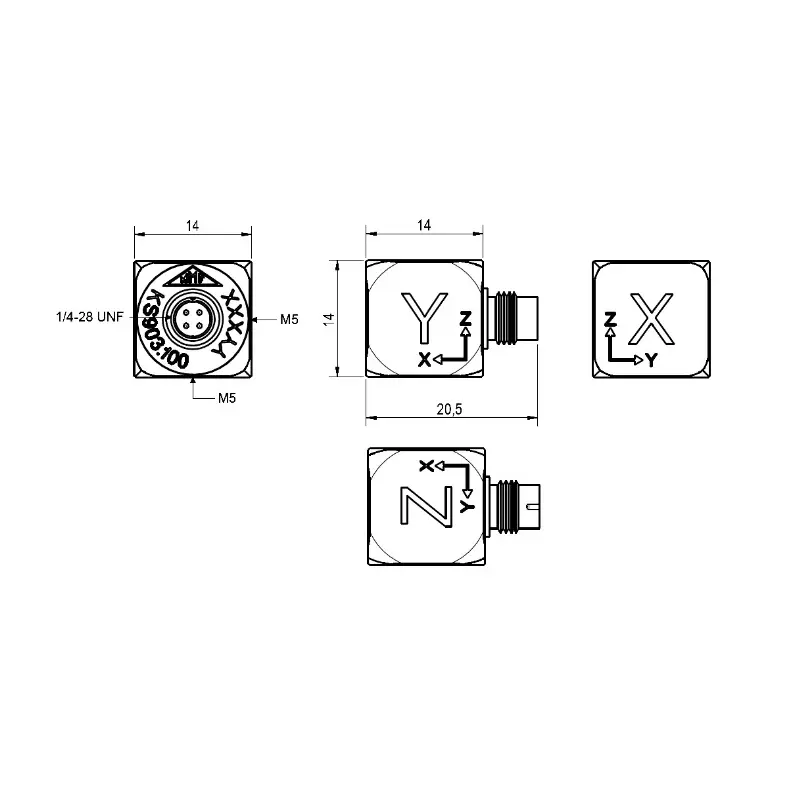

Anschlussbuchse 1/4-28 UNF mnl.
Befestigung M5 (Y/Z); kleben



1 x Triaxialer Schwingungsaufnehmer PCE-AC60G3D (IEPE-Standard)
