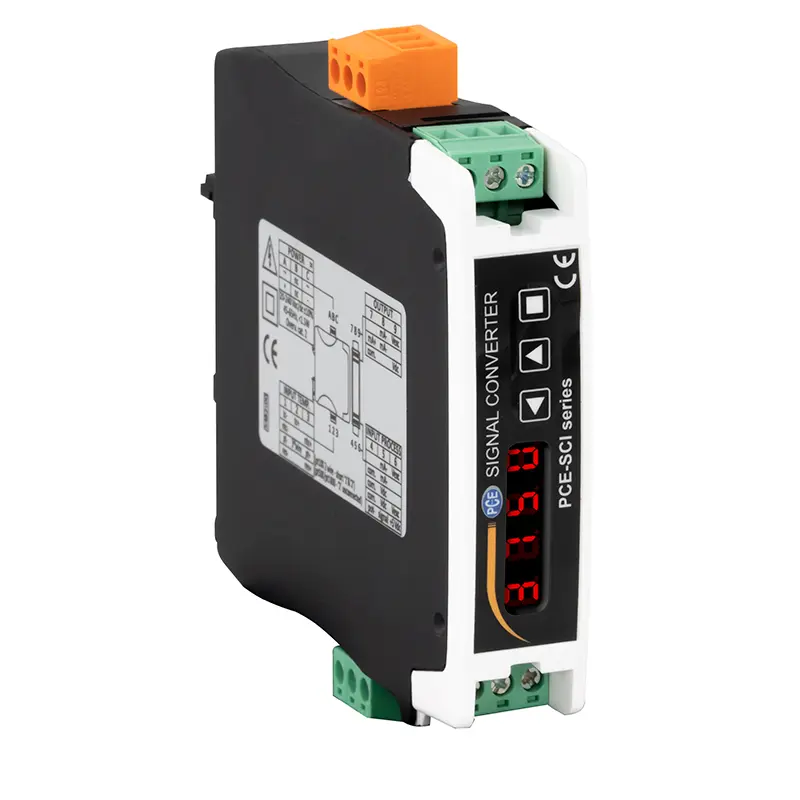

Temperaturmessumformer PCE-SCI-U

Best.Nr.: PCE-SCI-U
99,00 €
117,81 €
4250348722256
PCE-SCI-U
Preis netto exkl. MwSt. zzgl. Versand ab 6,30 € netto, (7,50 € brutto). Versandkosten abhängig von Zahlungsart
Lieferzeit: 1 - 2 Werktage
Temperaturmessumformer
Temperaturmessumformer mit über 100 einstellbaren Kombinationen / analoge Eingangssignale (0 ... 10 V, 4 ... 20 mA, Pt100, Thermoelemente) in galvanisch getrennte, analoge Normsignale

Der Temperaturmessumformer wandelt ein analoges Eingangssignal in ein entsprechendes analoges Ausgangssignal. Dabei sind die Ein- und Ausgangssignale vom Temperaturmessumformer vollkommen galvanisch getrennt. Die Einstellung des Eingangs- und Ausgangsbereichs erfolgt über zwei Taster. Die Art der Einstellung wird auf einem internen LED Display angezeigt.

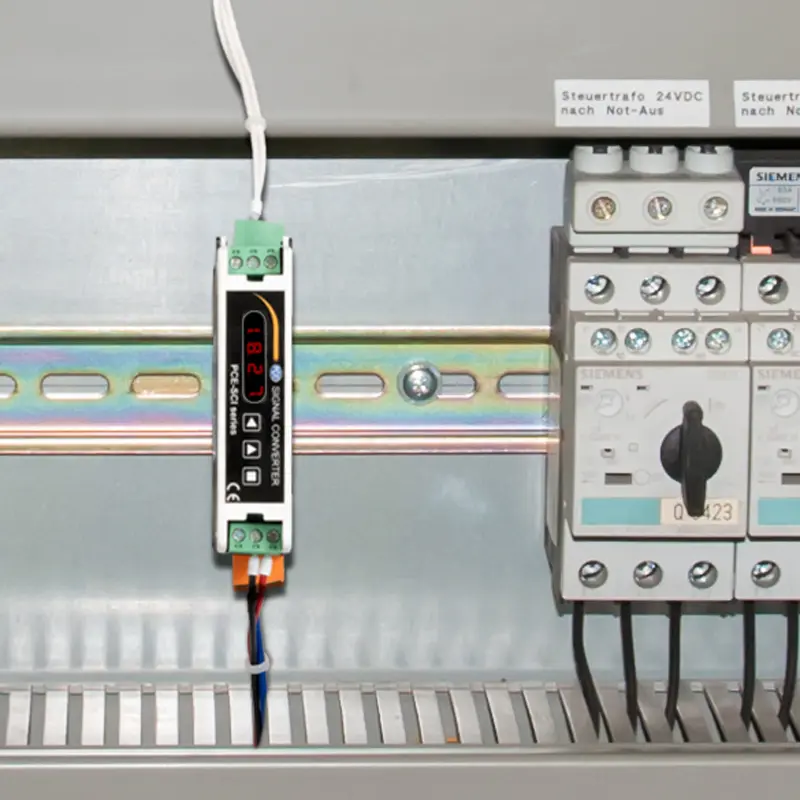

Über 100 verschiedene Kombinationen von Ein- und Ausgang, sowie die freie Skalierung innerhalb der eingestellten Bereiche, machen diesen Temperaturmessumformer zu einem universell einsetzbaren Gerät und ersparen eine teure und aufwendige Lagerhaltung unterschiedlicher Typen. Da Ein- und Ausgangsbereich auch identisch eingestellt werden können, kann der Temperaturmessumformer auch zur galvanischen Entkopplung verwendet werden. Der Temperaturmessumformer wird einfach auf eine C- oder Hutschiene geschnappt. Betrieben werden kann der Temperaturmessumformer mit einer Spannung zwischen 18 ... 265 V AC/DC.

- über 100 Kombinationen vorwählbar
- frei skalierbar
- in weniger als 5 min. in Betrieb
- wandelt analogen Eingangsbereich
- komplett galvanische Trennung
- Spannungsversorgung 18 ... 265 V AC/DC


Eingang Messbereich Genauigkeit Überlast

Prozessstrom 4 ... 20 mA < 0,3 % v. Mb. max. 25 mA
Prozessspannung 0 ... 10 V < 0,3 % v. Mb. max. 25 V DC

Potentiometer 0 ... 100 % 0 ... 500 Ω
< 1 % v. Mb.
  0 ... 20 kΩ

Widerstand 0 ... 2,5 kΩ
< 1 % v.Mb.
  0 ... 5 kΩ

  0 ... 10 kΩ

  0 ... 25kΩ

  0 ... 50 kΩ

  0 ... 100kΩ

NTC(R25=10K; β=3500) -60 ... 90 °C <1 % v. Mb
NTC (44006) -60 ... 90 °C
  0 ... 90 °C

Thermoelement Typ J 0 ... 150 °C
<0,5% v. Mb.
  0 ... 300 °C

  0 ... 450 °C

  0 ... 600 °C

  0 ... 800 °C

  0 ... 1000 °C

  0 ... 1200 °C

Thermoelement Typ K 0 ... 150 °C
<0,5 % v. Mb.
  0 ... 300 °C

  0 ... 450 °C

  0 ... 600 °C

  0 ... 800 °C

  0 ... 1000 °C

  0 ... 1350 °C

Thermoelement Typ N 0 ... 150 °C
<1 % v. Mb.
  0 ... 300 °C

  0 ... 450 °C

  0 ... 600 °C

  0 ... 800 °C

  0 ... 1000 °C

  0 ... 1300 °C

Thermoelement Typ E 0 ... 150 °C
<0,5 % v. Mb.
  0 ... 300 °C

  0 ... 450 °C

  0 ... 600 °C

  0 ... 900 °C

Thermoelement Typ T 0 ... 100 °C
<1 % v. Mb.
  0 ... 200 °C

  0 ... 300 °C

  0 ... 400 °C

Thermoelement Typ R 0 ... 900 °C
<2 % v. Mb.
  0 ... 1200 °C

  0 ... 1500 °C

  0 ... 1750 °C

Thermoelement Typ S 0 ... 900 °C
<2 % v. Mb.
  0 ... 1200 °C

  0 ... 1500 °C

  0 ... 1750 °C

Pt100 (2- & 3-Leiter) -200 ... 200 °C
<0,5 % v. Mb.
  -100 ... 100 °C

  -50 ... 50 °C

  0 ... 100 °C
<0,3 % v. Mb.
  0 ... 200 °C

  0 ... 300 °C

  0 ... 400 °C

  0 ... 500 °C

  0 ... 600 °C

  0 ... 700 °C

Pt500 -150 ... 150 °C
<1 % v. Mb.
  0 ... 300 °C

  0 ... 630 °C

Pt1000 -150 ... 150 °C
<1 % v. Mb.
  0 ... 300 °C

  0 ... 630 °C

Ni100 -60 ... 180 °C <1% v. Mb.
Ni1000 -60 ... 180 °C <1% v. Mb.

Temperaturdrift 150 ppm/°C
Ansprechzeit 300 ms ( 0 ... 99 % v. Mb)
Ausgang Aktiv: 4 ... 20 mA; max. Bürde 400 Ω
  Passiv: 4 ... 20 mA; max. 30 V Schleifenspannung
  0 ... 10 V ; max. Bürde 1 kΩ
Einstellung Interne Tasten
Anzeige Internes LED Display
Spannungsversorgung 18 ... 265 V AC/DC / 45 ... 65 Hz
Leistungsaufnahme < 1,5 W
Anschließbarer Kabelquerschnitt 1 ... 2,5 mm²
Schutzkategorie 2
Isolation 2300 Veff (max 60 s)
Schutzgrad IP30
Montage 35 mm Hutschienenmontage
Betriebsbedingungen 0 ... 50 °C / nicht kondensierend
Lagerbedingungen -20 ... 70 °C / nicht kondensierend
Aufheizzeit ca. 15 min.
Abmessungen 106 x 108 x 22,5 mm
Gewicht ca. 150 g


1 x Temperaturmessumformer PCE-SCI-U
1 x Bedienungsanleitung
