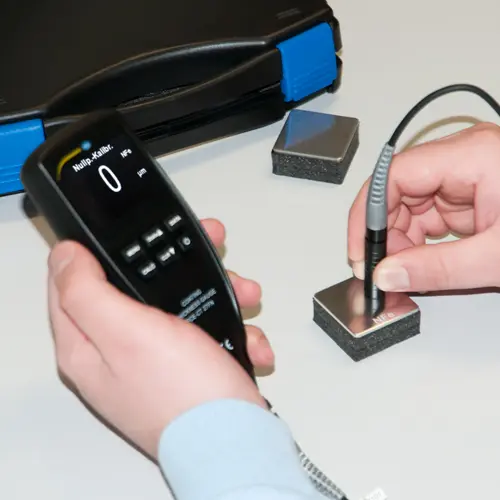

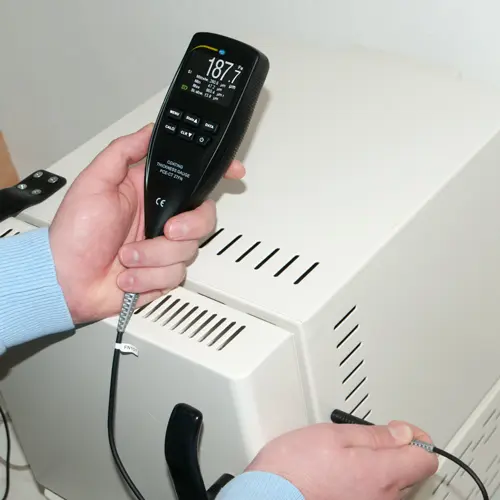

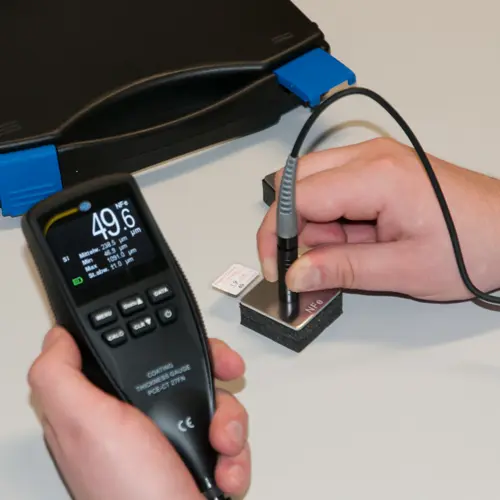

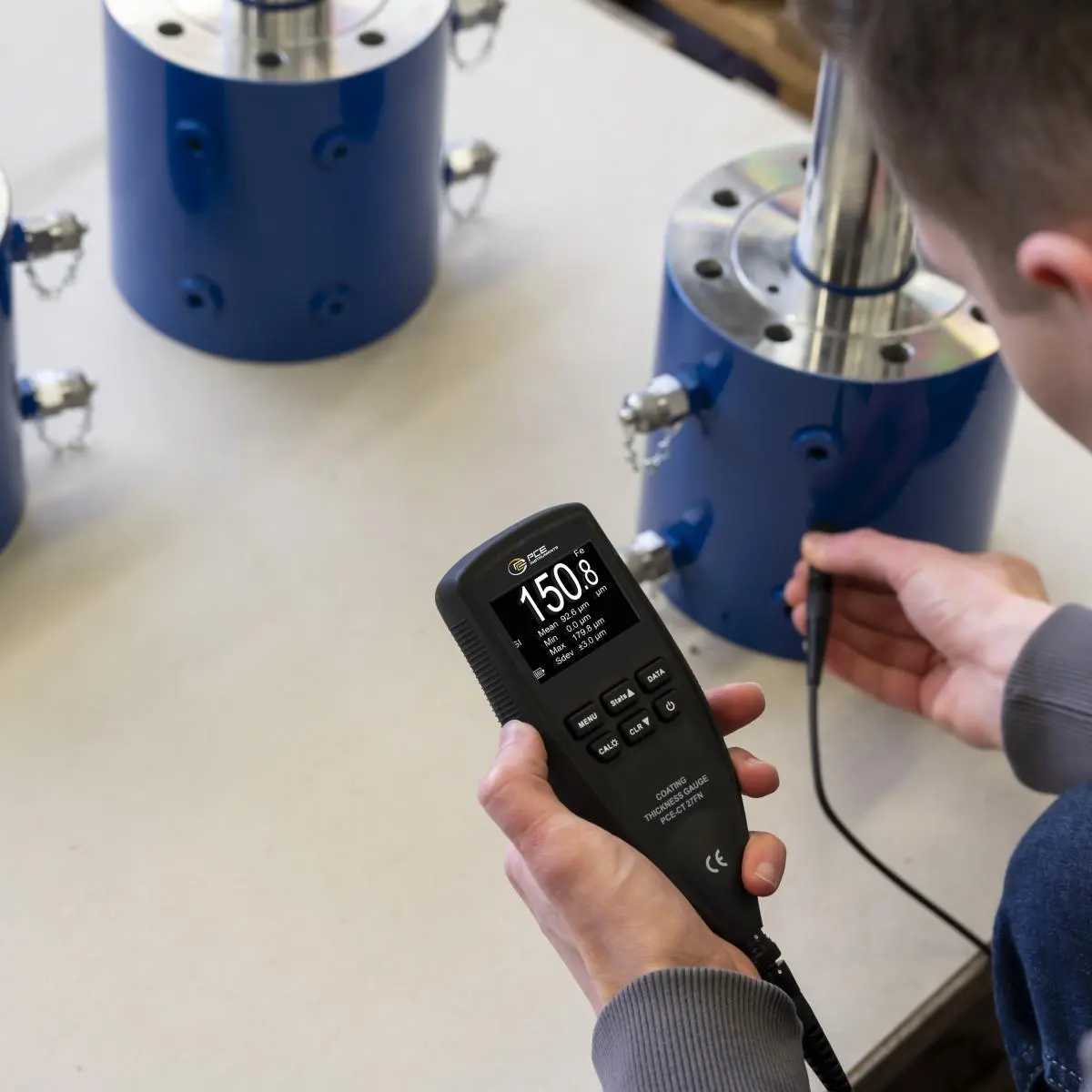

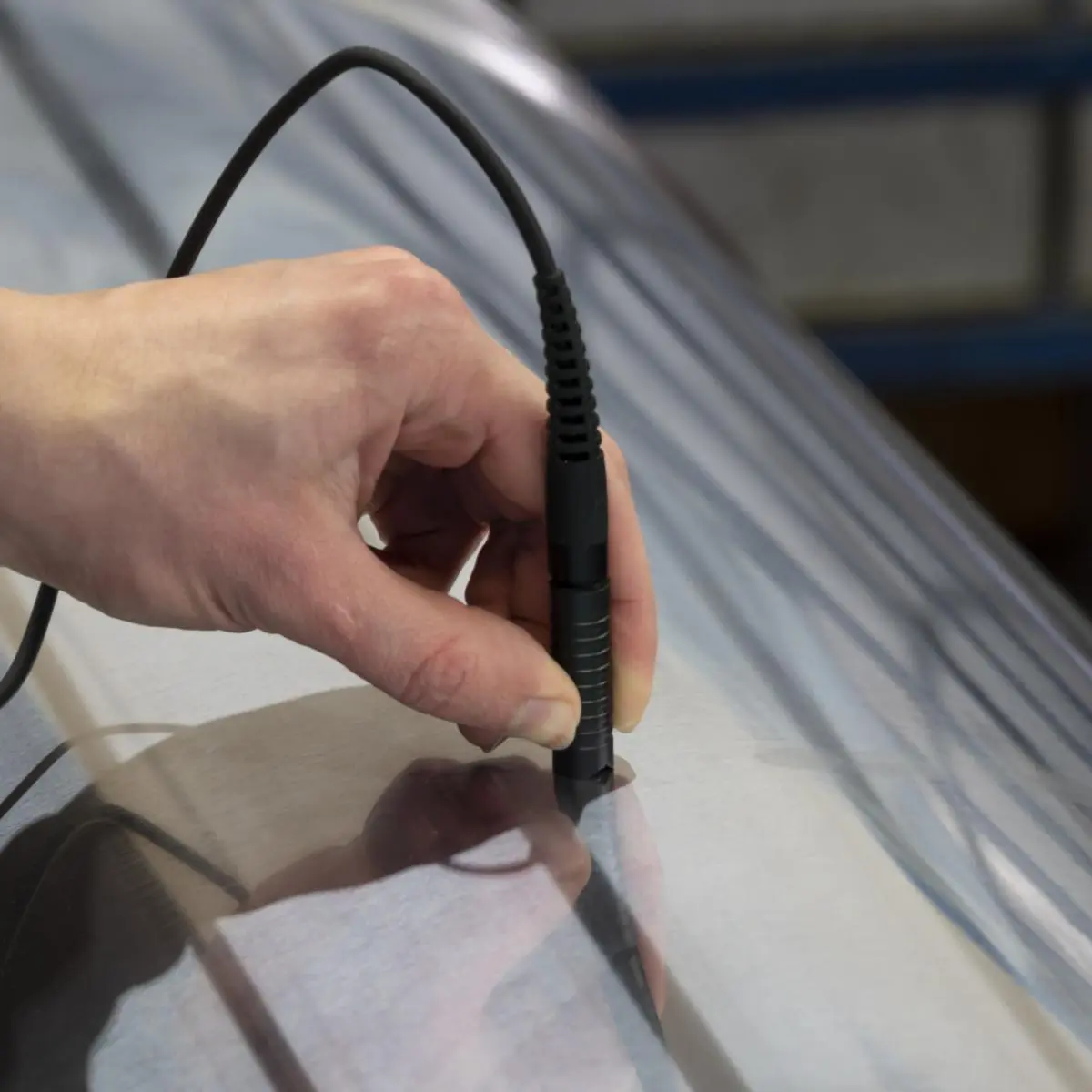

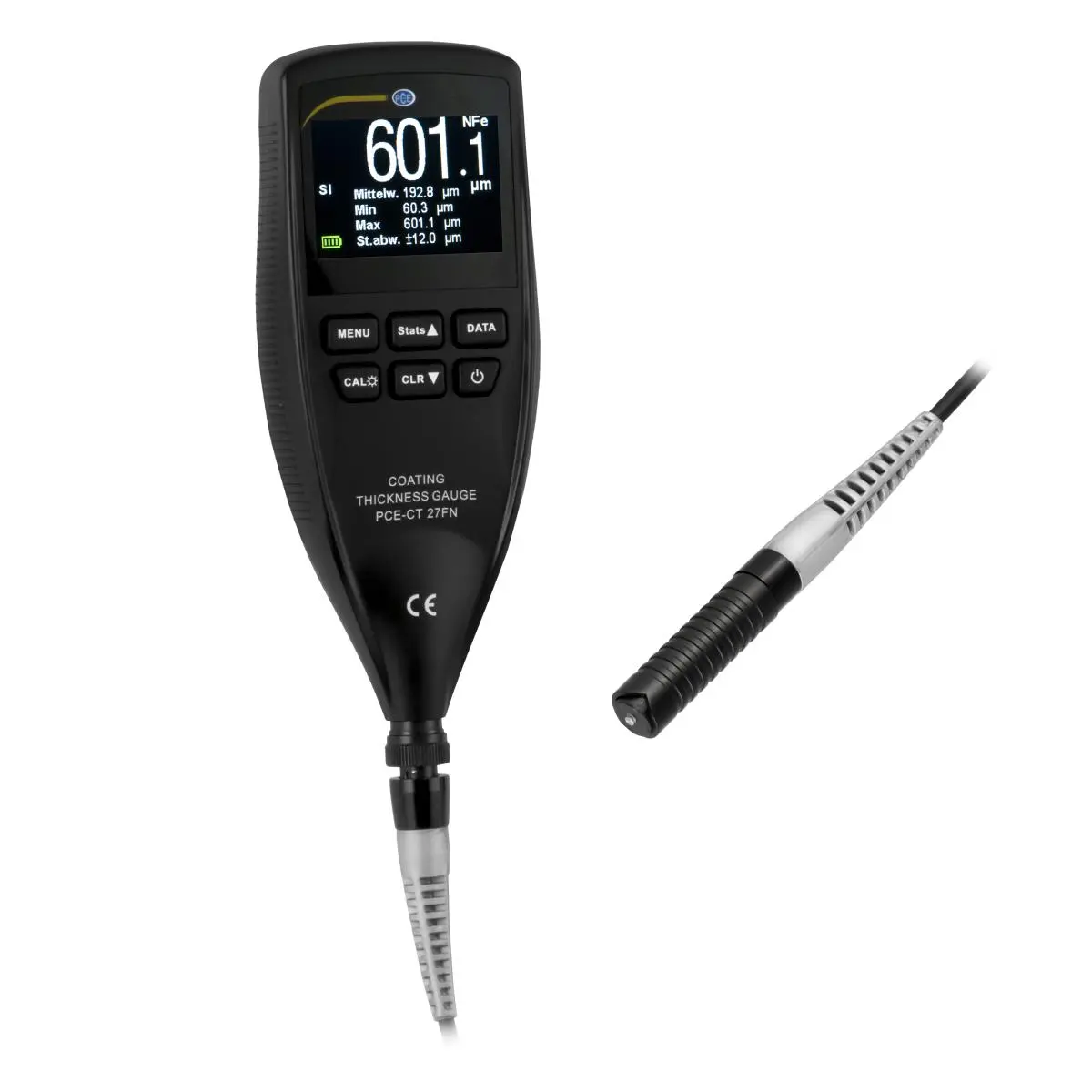

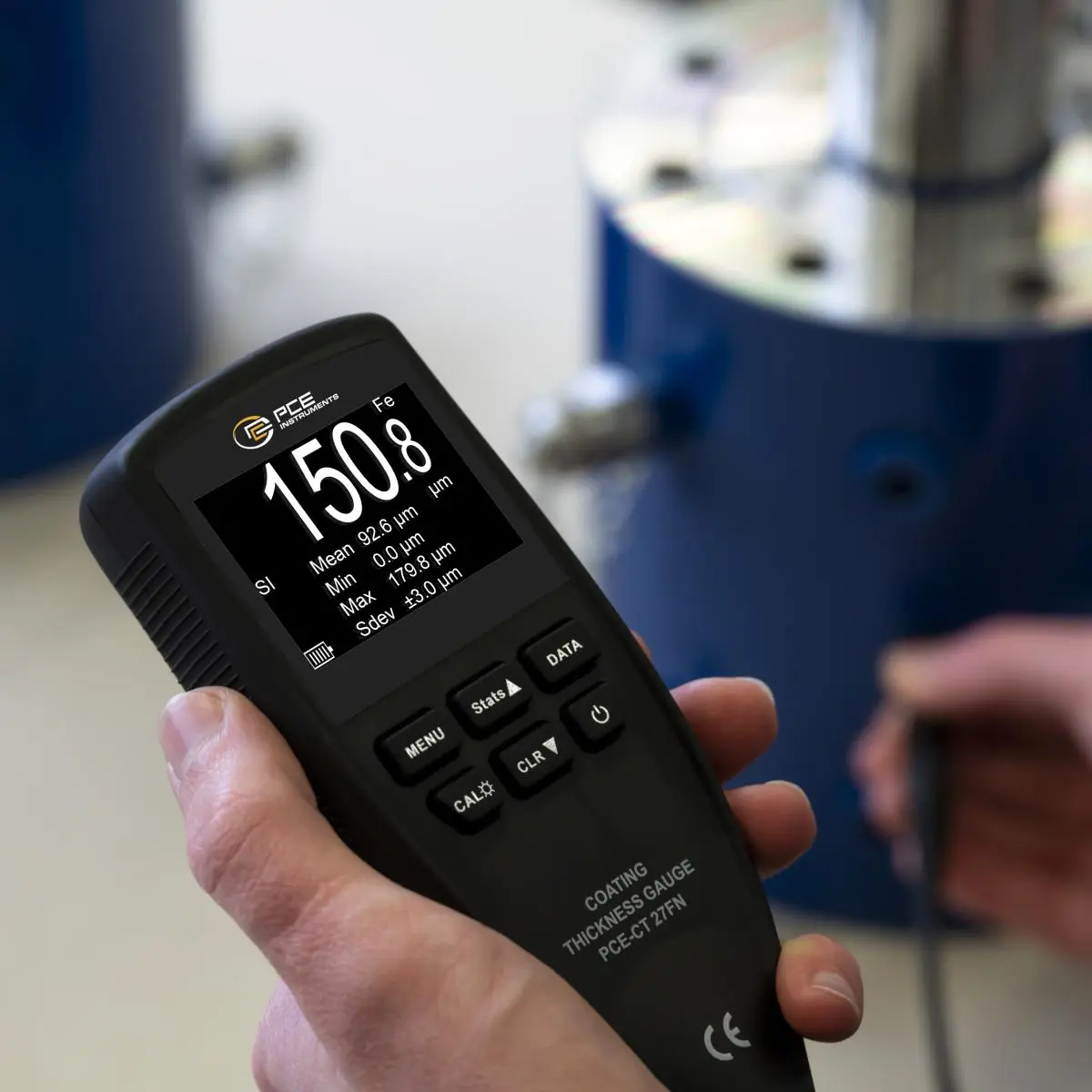

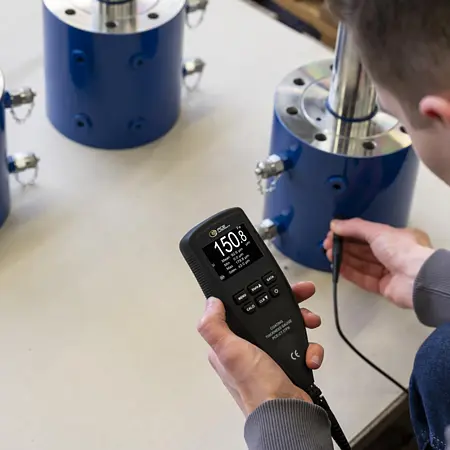

Das Oberflächenprüfgerät PCE-CT 27FN ist dafür gebaut, um Schichtdicken zu ermitteln. Die Schichtdickenmessung mit dem Oberflächenprüfgerät erfolgt auf metallischen Untergründen. Dabei misst das Oberflächenprüfgerät sowohl eisenhaltige, als auch nicht-eisenhaltige Metalle. Auf diese Weise können Lacke, Farben, Kunststoffe und ähnliche Materialien überprüft werden. Das Oberflächenprüfgerät wird in erster Linie zu Kontrollmessungen an Werkstücken verwendet.
Grade aufgrund der Tatsache, dass das Oberflächenprüfgerät zerstörungsfrei misst, wird es oft in den angesprochenen Einsatzgebieten benutzt. Der Grund dafür ist, dass die Prüfstücke später noch immer verwendbar sind. Neben der Qualitätskontrolle kann das Oberflächenprüfgerät auch bei der Wareneingangskontrolle benutzt werden.
Das Oberflächenprüfgerät ist für Messungen von nichtmagnetischen Schichten wie Lack, Kunststoff, Chrom, Kupfer, Zink, Emaille usw. auf Stahl und Eisen konzipiert. Ebenso eignet es sich auch zur Messung aller isolierenden Schichten wie Lack, Kunststoff, Emaille, Papier, Glas, Gummi etc. auf Kupfer, Aluminium, Messing und Edelstahl sowie Eloxal auf Aluminium.
Messbereich | 0 ... 1250 µm / 0 ... 50 mil |
Auflösung | 0,1 µm / 0,1 mil |
Genauigkeit | ± (2 % + 2 µm) / ± (2 % +0,1 mil) |
Schichtdicke des Grundmaterials min. | 0,4 mm |
kleinste Messfläche | Ø 8 mm |
Krümmungsradius konvex min. | 1,5 mm |
Krümmungsradius konkav min. | 7,0 mm |
Abmessungen | 166 x 68 x 30 mm |
Gewicht | 180 g (inkl. Batterien) |
Umgebungstemperatur | -10 ... +50 °C |
Spannungsversorgung | 2 x 1,5 V Batterie |

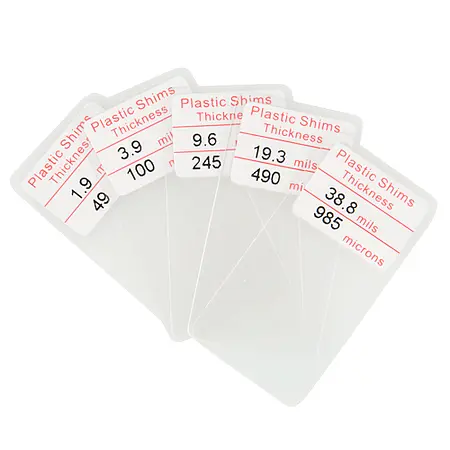

Im Kalibrierzertifikat wird bestätigt, welche Genauigkeit bei den Messungen unter festgelegten Bedingungen erreicht wurde. Wir kalibrieren Schichtdickenmessgeräte für metallische Untergründe bei folgenden Referenzwerten:
Messgenauigkeit: | fünf Referenzwerte z.B. |
Das Kalibrierzertifikat wird vom PCE Kalibrierservice speziell für
den Kunden ausgestellt und ist vom Rückgaberecht ausgeschlossen.
