Kraftsensor PCE-C-R8LFC 20-H6

Best.Nr.: PCE-C-R8LFC 20-H6

»Frage zu diesem Artikel

Lieferzeit: 2 Wochen

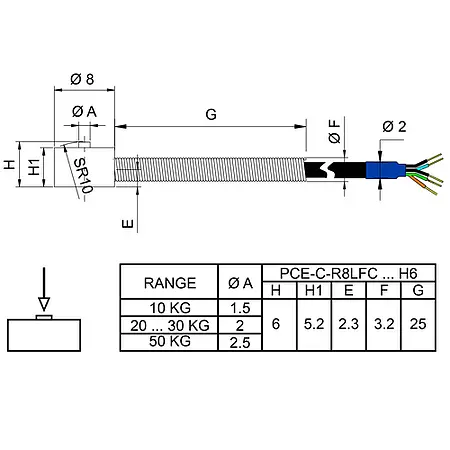

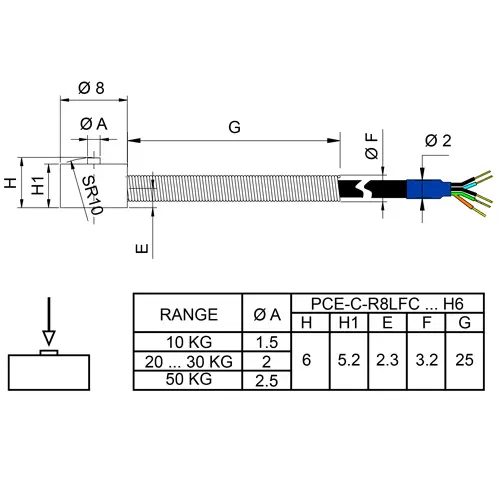

Der Miniatur – Kraftsensor ist besonders aufgrund seiner kompakten Abmessungen in vielen Einsatzbereichen zu finden. Mit einer geringen Krafteinleitungsfläche ermöglicht der Miniatur – Kraftsensor die Kraftmessung an kleinen Kontaktflächen.

Nennlast / kraft F.S.	20 kg 200 N
Grenzlast / kraft	150 %
Bruchlast / kraft	200 %
Nennkennwert	1,0 – 1,5 mV/V
Gebrauchsbereich der Speisespannung	2,5 V – 5 V
Maximale Speisespannung	5 V
Abweichungen des Nullsignals	± 2 % F.S.
Linearitätsabweichung	1,0 … 5,0 % F.S.
Umkehrspannung (Hysterese)	1,0 … 5,0 % F.S.
Wiederholbarkeit	1,0 … 5,0 % F.S.
Belastungskriechen (30 min)	0,1 … 0,5 % F.S.
Eingangswiderstand	350 ± 10 Ω
Ausgangswiderstand	350 ± 3 Ω
Isolationswiederstand	≥5000 MΩ / 100 VDC
Nennbereich der Umgebungstemperatur	-10 … 60 °C
Gebrauchstemperaturbereich	-20 … 80 °C
Temperaturkoeffizient des Kennwertes	0,1 % F.S. / 10 °C
Temperaturkoeffizient des Nullpunktes	0,1 % F.S. / 10 °C
Sensorkabel	Ø 2 x 3 m / (Enden offen)
Kabelbelegung	EXC+ = rot EXC- = schwarz SIG+ = grün SIG- = weiss GND = gelb
Material / Messkörper	Edelstahl
Schutzart	IP65

1 x Kraftsensor PCE-C-R8LFC 20-H6
