Temperaturanzeige / Temperatur Anzeigegerät

Die Temperaturanzeige ist ein Einbauinstrument, welches in der Regeltechnik Signale von Temperatursensoren verarbeiten und anzeigen können. Somit erlaubt die Temperaturanzeige eine einfache und günstige Auswertung von Widerstandsfühlern, wie z.B. der weit verbreitete PT100, oder auch von Thermoelementen verschiedenen Typs. Die Temperatursensoren können direkt angeschlossen werden,was den Umweg über einen Messumformer erspart. Einige Temperaturanzeigen ermöglichen nur die Auswertung von bestimmten Sensoren. An die PCE-N20T können nur PT100-Fühler angeschlossen werden. Derartige Temperaturanzeigen sind für Massenanwendungen geeignet, da sie recht günstig sind.

Universelle Temperaturanzeigen, welche ein Vielzahl von verschiedenen Temperatursensoren unterstützen und auch die gängigen Normsignale verarbeiten können, erlauben hingegen einen sehr flexiblen Einsatz. Um bei der Überschreitung von Grenzwerten Alarme auslösen zu können, bieten viele Temperaturanzeigen Relais- oder Transistorausgänge an, welche bei entsprechender Konfiguration derartige Aufgaben übernehmen können. Unten sehen Sie eine Auflistung von diversen Temperaturanzeigen für verschiedene Einsatzfälle.

Sollten Sie noch Fragen zu unserer Temperaturanzeige haben, kontaktieren Sie uns unter .

- Temperaturanzeige

Temperaturanzeige PCE-N25T

94,90 €

Die Temperaturanzeige ist zur Anzeige von Temperaturen bestens geeignet. Die Temperaturanzeige verarbeitet Signale von Thermoelementen sowie Pt100-Sensoren. Da das Eingangssignal frei skaliert werden kann, ist ein sehr vielseitiger Einsatz dieser Temperaturanzeige möglich.

- Spannungsversorgung:
230 V AC, 110 V AC, 24 V AC,
85 ... 235 V AC / DC, 20 ... 40 V AC/DC (wählbar)
- Eingangssignal:
Pt100, Thermoelement Typ J, Thermoelement Typ K (wählbar)
- Anzeige: 5-Stellig, rot
- Ziffernhöhe: 14 mm

Hinweis: Dieser Artikel muss vor der Bestellung konfiguriert werden!

- Temperaturanzeige

Temperaturanzeige PCE-N24T

99,90 €

Die Temperaturanzeige ist zur Auswertung von PT100-Sensoren oder Thermoelementen einsetzbar. Die Möglichkeit, das Eingangssignal frei zu skalieren, erlaubt einen sehr vielseitigen Einsatz dieser Temperaturanzeige.

- Spannungsversorgung:
230 V, 110 V, 24 V, 20 ... 40 V AC/DC,
85 ... 253 V AC/DC (wählbar)
- Eingangssignal:
PT100, Thermoelement Typ J / K (wählbar)
- Anzeige: 4-stellig, rot
- Ziffernhöhe: 20 mm

Hinweis: Dieser Artikel muss vor der Bestellung konfiguriert werden!

- Temperaturanzeige

Temperaturanzeige PCE-N20T

109,90 €

Die Temperaturanzeige wertet das Signal von dem weit verbreiteten Temperaturfühler PT100 oder Thermoelement aus. Dieser Wiederstand-Sensor wird als Zwei- oder Drei-Leiter an die Einbauanzeige angeschlossen. Das Thermoelement in 2 Leitertechnik.

- Temperaturmessbereich: -50 ... 400 °C, -50 ... 1370 °C (wählbar)
- Messeingang: PT100, Thermoelement (wählbar)
- Spannungsversorgung: 85 … 253 V AC/DC, 20 ... 40 V AC/DC (wählbar)
- Anzeige: 5-Stellig, Dreifarbig
- Ziffernhöhe: 14 mm

Hinweis: Dieser Artikel muss vor der Bestellung konfiguriert werden!

- Temperaturanzeige

Temperaturanzeige PCE-N30U

179,90 €

Die Temperaturanzeige ist ein in vier Versionen lieferbare und universell einsetzbare Temperaturanzeige zur Anzeige von Prozessgrößen. Neben den Normsignalen 0/4 ... 20 mA und 0 ... 10V können auch Widerstandstemperatursensoren und Thermoelemente direkt angeschlossen werden.

- Widerstandssensoren:
2-, 3- Leiter PT100, PT500, PT1000 (einstellbar)
- Thermoelemente: Typ J, K, N, E, R, S (einstellbar)
- Widerstand: 0 ... 410 Ω / 4000 Ω (einstellbar)
- Spannung: -10 ... +63 mV, -13 ... +13 V (einstellbar)
- Strom -24 ... +24 mA (einstellbar)
- Spannungsversorgung:
85 .. 253 V AC/DC, 20 ... 40 V AC/DC (wählbar)
- Ausgänge:
2 Schließrelais, Analogausgang, OC Ausgang
- zusätzlicher Ausgang:
2 Wechselrelais,
4 ... 20 mA / 0 ... 10 V, RS485 (wählbar)

Hinweis: Dieser Artikel muss vor der Bestellung konfiguriert werden!

- Temperaturanzeige

Temperaturanzeige PCE-G 2

482,90 €

Die Temperaturanzeige für Temperatur und Luftfeuchte wird verwendet um die Umweltgrößen Temperatur und Luftfeuchte zu messen. Die Temperaturanzeige findet ihren Einsatzbereich in Lagerhäusern, Großraumbüros, Schulen etc.

- Messbereich Temperatur: -40 ... 85 °C

- Messbereich Luftfeuchtigkeit: 0 ... 99 % r.F.

- 55 mm Ziffernhöhe

- bis zu 30 m Ableseentfernung

- externer Sensor (Kabelgebunden)

- Temperaturanzeige

Temperaturanzeige PCE-G1

985,90 €

Die Temperaturanzeige ist für stationäre Messung der relativen Feuchtigkeit und der Temperatur sowie der direkten Darstellung auf einer Großanzeige bestimmt. Diese Temperaturanzeige besteht aus einem LED-Display (100 mm hoch) und ist geschützt nach IP 54.

- Messbereich Temperatur: 0 ... +60 °C

- Messbereich Luftfeuchtigkeit: 10 ... 95 % r.F.

- bis zu 50 m Ableseentfernung

- externer Sensor (Kabelgebunden)

- Temperaturanzeige

Temperaturanzeige PCE-G1A

994,90 €

Die Temperaturanzeige ist ein Messgerät für stationäre Messung der relativen Feuchtigkeit und der Temperatur. Diese Temperaturanzeige besteht aus einer LED Siebensegment Anzeige mit Ziffernhöhe von 100 mm, die Ihnen eine sehr gute Ablesbarkeit selbst bei Abständen von bis zu 50 m ermöglicht.

- Messbereich Temperatur: 0 ... +60 °C
- Messbereich Luftfeuchtigkeit: 10 ... 95 % r.F.
- bis zu 50 m Ableseentfernung
- externer Sensor (Kabelgebunden)
- Spannungsversorgung: 230 V AC
- mit Analogausgang 4 ... 20 mA

- Temperaturanzeige

Temperaturanzeige PCE-N24S

92,90 €

Die Temperaturanzeige ist zur Auswertung des gängigen und weit verbreiteten Prozesssignals 4...20 mA einsetzbar. Die Möglichkeit, das Eingangssignal frei zu skalieren, erlaubt einen sehr vielseitigen Einsatz dieser Temperaturanzeige.

- Spannungsversorgung:
230 V, 110 V, 24 V, 20 ... 40 V AC/DC,
85 ... 253 V AC/DC (wählbar)
- Eingangssignal:
0/4 ... 20 mA, 0 ... 60 mV, ±60 mV DC,
0 ... 10 V, ± 10 V DC (wählbar)
- Anzeige: 4-stellig, rot
- Ziffernhöhe: 20 mm

Hinweis: Dieser Artikel muss vor der Bestellung konfiguriert werden!

- Temperaturanzeige

Temperaturanzeige PCE-N25S

94,90 €

Die Temperaturanzeige ist zur Anzeige des in der Industrie weit verbreiteten Prozesssignals 0 ... 20 mA, 4 ... 20 mA, 0 ... 60 mV, 0 ... 10 V, ±60 mV, ± 10 V einsetzbar. Da das Eingangssignal frei skaliert werden kann, ist ein sehr vielseitiger Einsatz dieser Temperaturanzeige möglich.

- Spannungsversorgung:
230 V AC, 110 V AC, 24 V AC,
85 ... 235 V AC / DC, 20 ... 40 V AC/DC (wählbar)
- Eingangssignal:
0 ... 20 mA, 4 ... 20 mA, 0 ... 60 mV,
0 ... 10 V, ±60 mV, ± 10 V (wählbar)
- Anzeige: 5-Stellig, rot
- Ziffernhöhe: 14 mm

Hinweis: Dieser Artikel muss vor der Bestellung konfiguriert werden!

- Temperaturanzeige

Temperaturanzeige PCE-N20I

124,90 €

Die Temperaturanzeige wertet das weit verbreitete Normsignal 4-20 mA aus. Da viele Sensoren und Messumformer einen entsprechenden analogen Ausgang haben, ist diese Temperaturanzeige in vielen Bereichen einsetzbar.

- Spannungsversorgung: 85 … 253 V AC/DC / 20 ... 40 V AC/DC (wählbar)
- Eingang: 0 ... 20 mA, 4 ... 20 mA, ± 20 mA
- Anzeige: 5-Stellig, Dreifarbig - Ziffernhöhe: 14 mm

Hinweis: Dieser Artikel muss vor der Bestellung konfiguriert werden!

- Temperaturanzeige

Temperaturanzeige PCE-N20U

124,90 €

Die Temperaturanzeige wertet das oft verwendete Normsignal 0 ... 10 V aus. Da viele Sensoren und Messumformer einen entsprechenden analogen Ausgang haben, ist diese Temperaturanzeige in weiteren Bereichen einsetzbar.

- Eingang: 0...10 V, 0 ... 60 mV, ± 10 V
- Versorgungsspannung: 85 ... 253 V AC / DC / 20 ... 40 V AC/DC
- Anzeige: 5-stellig, Dreifarbig
- Ziffernhöhe: 14 mm

Hinweis: Dieser Artikel muss vor der Bestellung konfiguriert werden!

Kaufberatung Temperaturanzeige

Eine Temperaturanzeige wird für einfache und kontinuierliche Temperaturmessungen im stationären Bereich verwendet. Typischer Weise wird die Temperaturanzeige in einen Schaltschrank oder in eine Schalttafel eingebaut, sodass der Anwender schnell und einfach die Messwerte ablesen kann.

Welche Temperaturanzeige verwendet wird richtet sich in aller Regel nach dem Sensor, der Kundenseitig zur Verfügung steht bzw. wie hoch die Temperatur ist, die gemessen wird. Die Temperaturanzeige kann hier in drei Ausführungen gewählt werden:

- Temperaturanzeige für Widerstandsthermometer, wie Pt100, Pt500, Pt1000 …
- Temperaturanzeige für Thermoelemente Typ K, J, S,T ….
- Temperaturanzeige für Temperatursensoren mit Normsignalausgang

Eine Temperaturanzeige, welche direkt mit einem Widerstandssensor oder Thermoelement verbunden wird, bedarf in der Regel keiner Konfiguration, da die Sensorkennlinien genormt sind. Dies bedeutet für den Anwender eine schnelle und einfache Installation der Messtechnik. In einigen Fällen kann ist natürlich dazu kommen, dass gewisse Einstellungen zur Kompensation der Umgebungstemperatur (Thermoelemente) oder der Kompensation der Anschlussleitung (Widerstandssensoren) vorgenommen werden müssen, damit das Messergebnis der Temperaturanzeige akkurat ist.

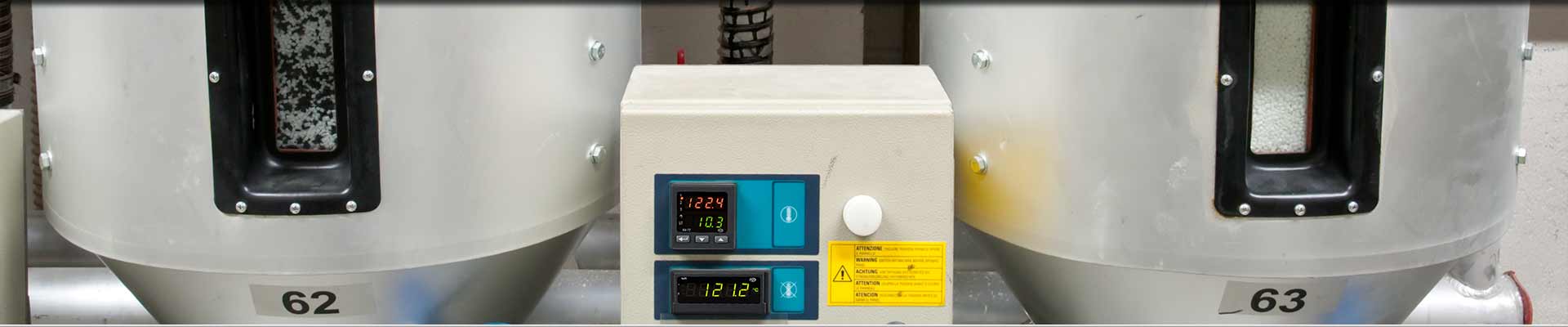

Sollte die Temperaturanzeige mit Normsignal verwendet werden, so muss das Eingangssignal (0/4 … 20 mA oder 0 … 5/10 V) entsprechend auf den Sensor skaliert werden. PCE Temperaturanzeige im Einsatz. Das bedeutet im Detail, wenn an die Temperaturanzeige ein Sensor angeschlossen wird, der linear zur gemessenen Temperatur ein analoges elektrisches Signal ausgibt, dann muss der Temperaturanzeige quasi noch mitgeteilt werden, dass bspw. elektrisch gemessen 4 mA einer Temperatur von 0 °C und 20 mA einer Temperatur von 100 °C entsprechen. Wenn nun der Temperatursensor einen Strom von 12,5 mA ausgibt, dann zeigt die Temperaturanzeige exakt eine Temperatur von 50 °C an.

Weiterhin zu Wahl einer passenden Temperaturanzeige ist noch zu beachten, ob die Anzeige lediglich zu Visualisierung der Messwerte dienen soll, oder ob auch bspw. durch Schaltausgänge Prozesse oder Alarme gesteuert werden sollen. So können über Relais oder OC Ausgänge Alarmleuchten eingeschaltet werden oder im Rahmen einer Klimaüberwachung Klimageräte oder Lüftungsanlagen ein und ausgeschaltet werden.

Eine Temperaturanzeige mit einer Schnittstelle, meist RS485 Modbus, sind dazu in der Lage die Messwerte über das Bussignal an ein Prozessleitsystem oder Bildschirmschreiber weiter zu geben.
