Prüfgeräte / Schichtdickenmessgerät PCE-CT 80HP-F5N3

Best.Nr.: PCE-CT 80HP-F5N3

»Frage zu diesem Artikel

Lieferzeit: 1 - 2 Werktage

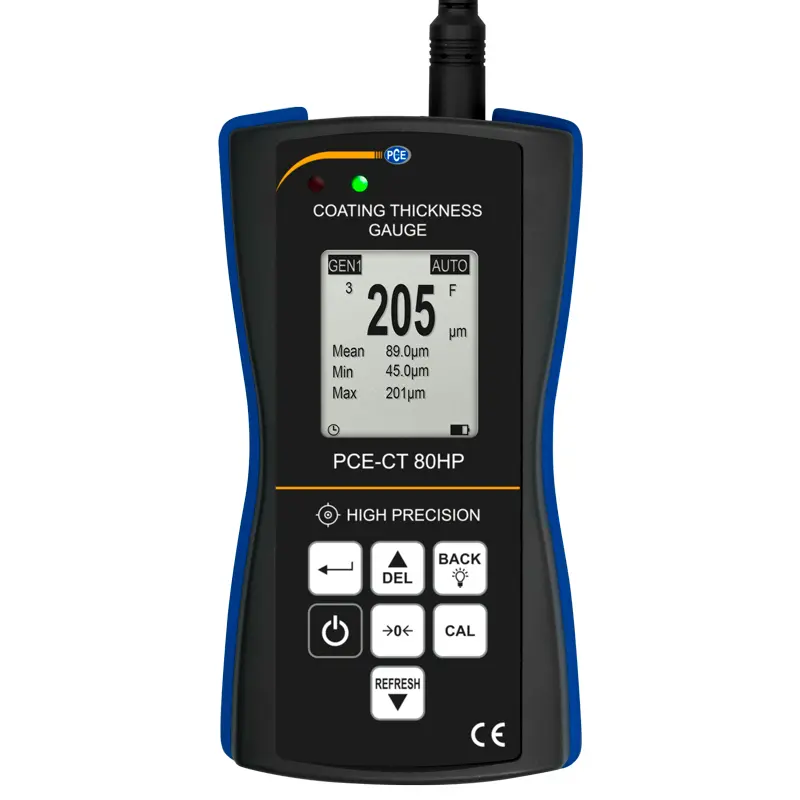

Schichtdickenmessgerät mit V-Nut Sensor / Messbereich von bis zu 0 ... 5000 µm /

einstellbare Alarmgrenzwerte / robustes Gehäuse / Software / Datenspeicher /

hohe Genauigkeit von bis zu ±(1,0 % v. Mw. + 0,5 µm) / optional mit ISO Kalibrierzertifikat

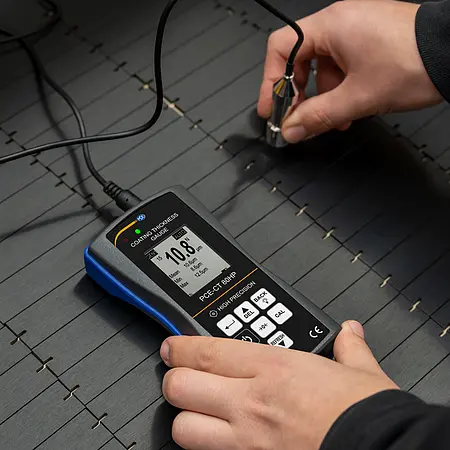

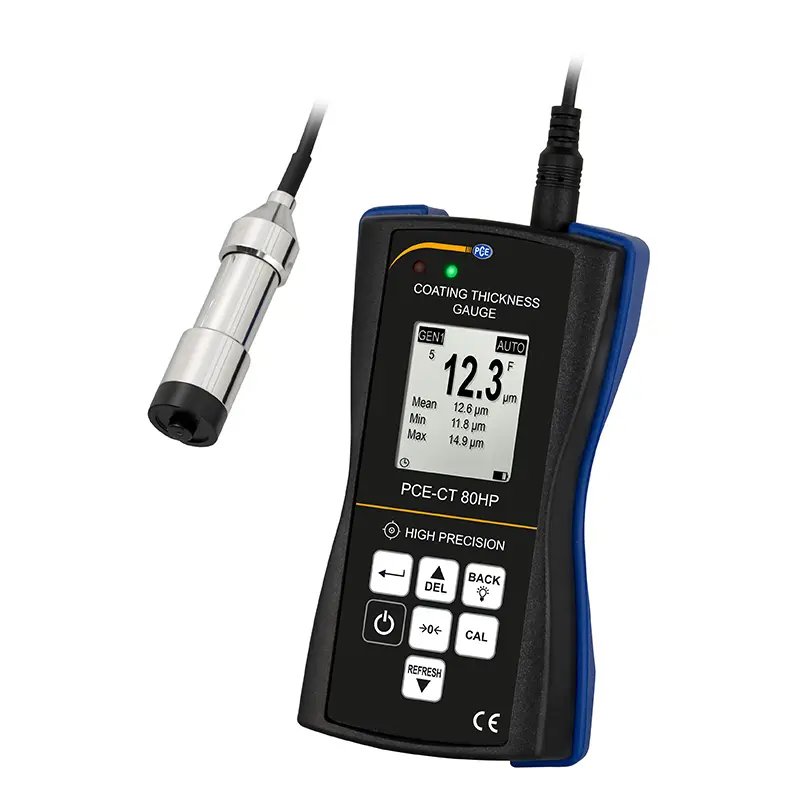

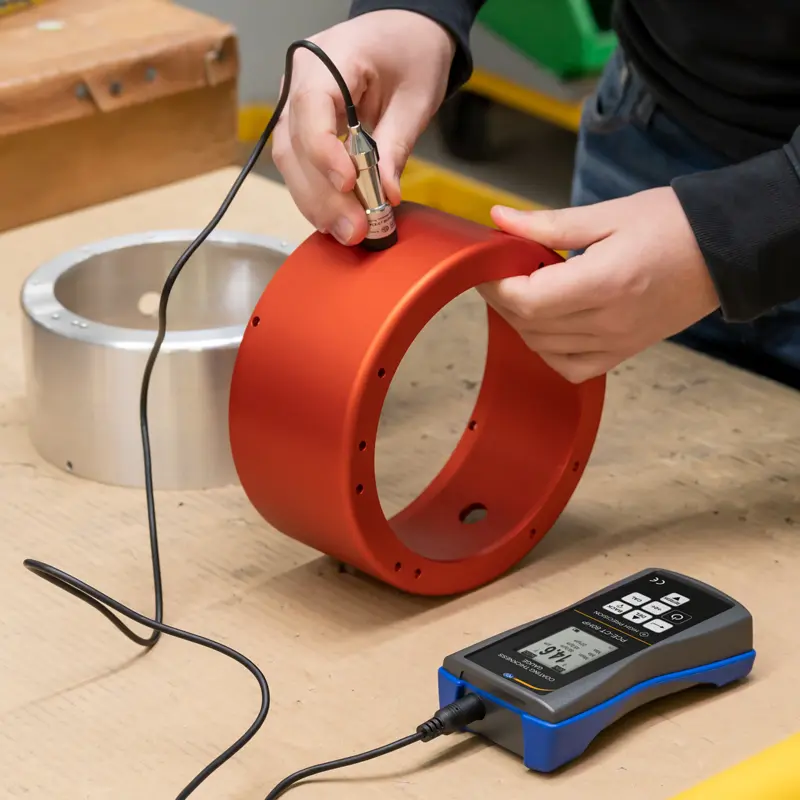

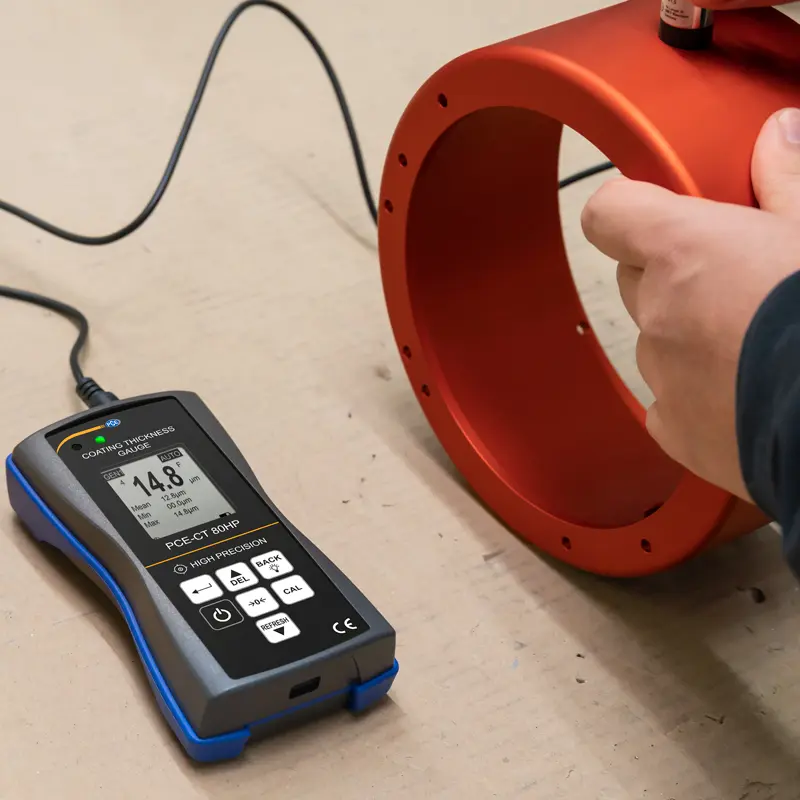

Das Schichtdickenmessgerät kann die Dicke von zum Beispiel Kunststoffen, Lacken und weiteren Beschichtungen auf eisenhaltigen und nicht eisenhaltigen Metallen zuverlässig bestimmen. Mit einem Messbereich von bis zu 0 … 5000 µm auf eisenhaltigen Metallen deckt das Schichtdickenmessgerät einen großen Bereich an Messaufgaben ab. Wegen der Genauigkeit von bis zu ±(1,0 % v. Mw. + 0,5 µm) ist das Schichtdickenmessgerät ein sehr präzises Messmittel. Der Sensor bei dem Schichtdickenmessgerät hat eine V-Nut. Dank dieser V-Nut ist es möglich Messungen an konvexen Oberflächen mit dem Schichtdickenmessgerät durchzuführen. Neben den konvexen Oberflächen können auch auf konkaven Oberflächen mit dem Schichtdickenmessgerät Messungen durchgeführt werden.

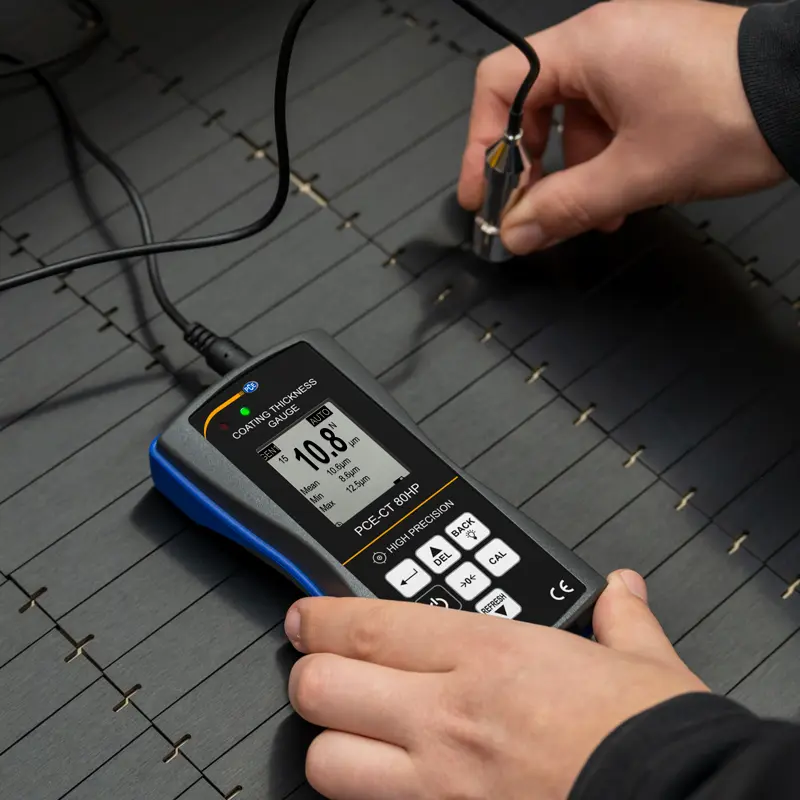

Während der Messungen können die Messwerte auf dem Schichtdickenmessgerät gespeichert werden. Dabei steht ein Speicher von maximal 2.000 Messwerten bei dem Schichtdickenmessgerät zur Verfügung. Nach einem Messdurchlauf können die Messwerte vom Schichtdickenmessgerät mithilfe der Software auf einen Computer übertragen und analysiert werden. Für eine Weiterverarbeitung der Messwerte können diese im CSV Format exportiert werden.

Mit der Grenzwertalarmfunktion bei dem Schichtdickenmessgerät kann ein Soll-Ist-Bereich hinterlegt werden. Ist der Prüfling innerhalb des hinterlegten Bereiches bei dem Schichtdickenmessgerät, wird dies anhand einer grünen LED signalisiert. Befindet sich der Messwert außerhalb des eingestellten Bereiches wird dies anhand einer roten LED vom Schichtdickenmessgerät signalisiert. Wegen der Grenzwertalarmfunktion findet das Schichtdickenmessgerät seine Anwendung zum Beispiel bei der Eingangs- und Endkontrolle zur Qualitätssicherung.

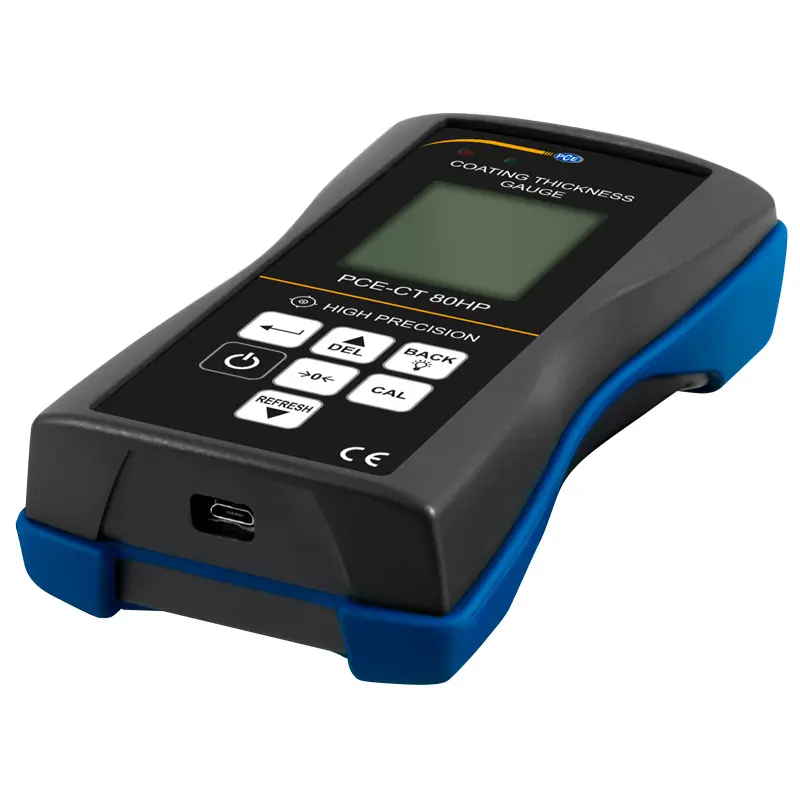

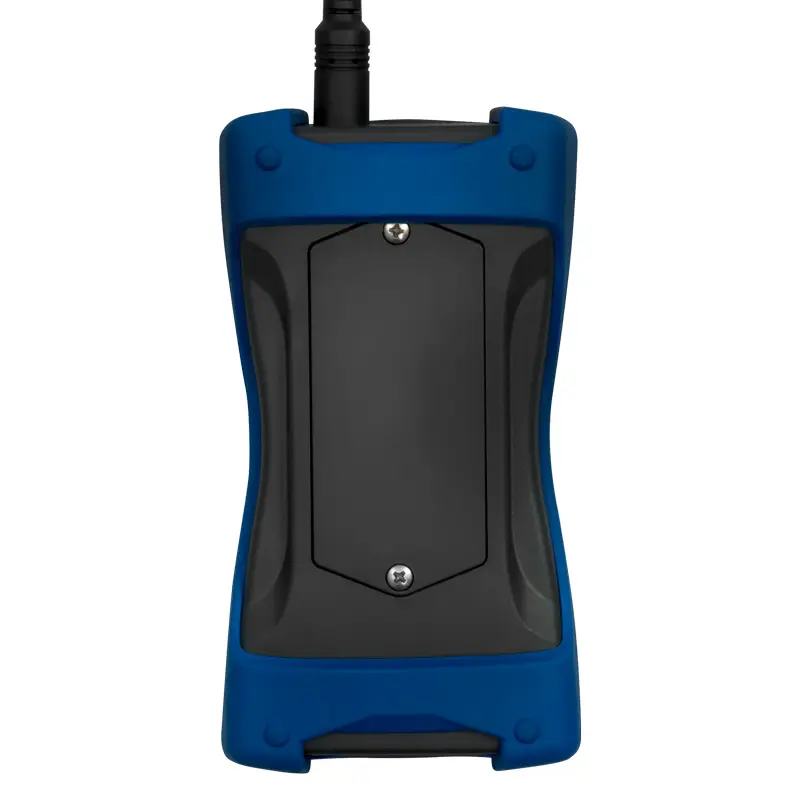

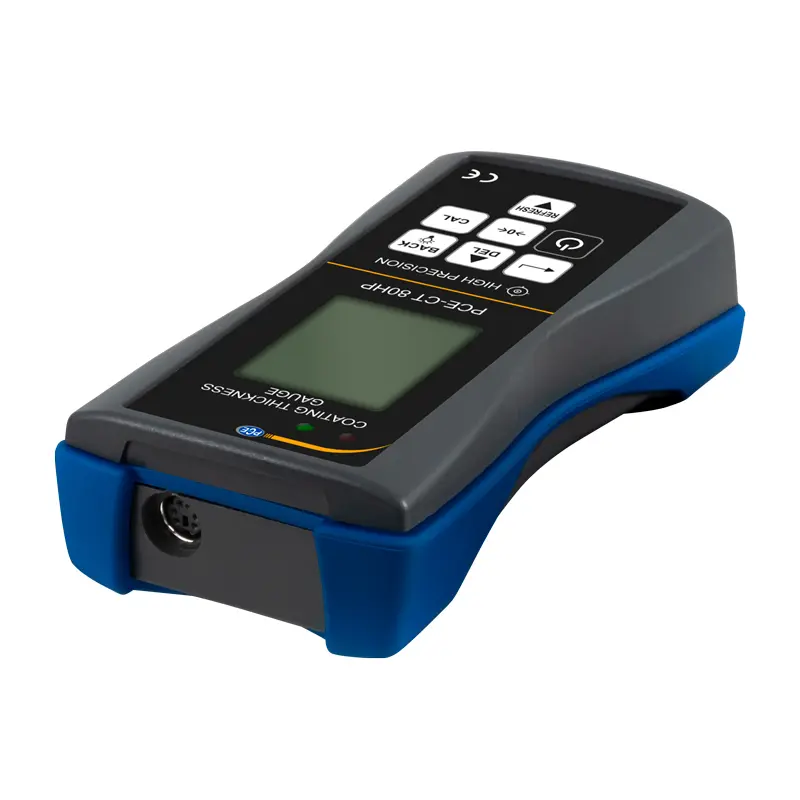

Für einen besonderen Schutz der Elektronik ist das Gehäuse vom Schichtdickenmessgerät zusätzlich gummiert. Optional kann das Schichtdickenmessgerät mit einem ISO Kalibrierzertifikat ausgestattet werden.

- praktische V-Nut an den Messköpfen

- hohe Genauigkeit für kleine Beschichtungen

- einstellbare Grenzwerte

- Datenspeicher für 2000 Messwerte

- Messbereich von bis zu 0 ... 5000 µm

- optional mit ISO Kalibrierzertifikat


Messbereich	Fe: 0 ... 5000 µm
	NFe: 0 ... 3000 µm
Genauigkeit nach Folienkalibrierung	±(1,5 % v. Mw. + 1 µm)
Genauigkeit nach Nullung	±(1,75 % v. Mw. + 1 µm)
Sondendurchmesser	Ø17 mm

Weitere Spezifikationen
Auflösung	0,1 µm (<100 µm), 1 µm (>100 µm)
Messbare Werkstoffe
Fe Substraten wie zum Beispiel:	Fe Substrate wie zum Beispiel: Stahl und Eisen
NFe Stubstaten wie zum Beispiel:	NFe Substrate wie zum Beispiel: Aluminium und Kupfer
Min. Krümmungsradius konvex	5 mm
Min. Krümmungsradius konkav	25 mm
Min. Messfläche	Ø17 mm
Min. Schichtdicke	0,2 mm (auf magn. Werkstoffen)
	0,05 mm (auf nicht magn. Werkstoffen)
Sondenmodus	autom. Modus mit Werkstofferkennung (Fe + NFe)
	Magnetmodus (Fe)
	Wirbelstrommodus (NFe)
Kalibrierung	Mehrpunktkalibrierung
	(1 ... 4 Punkte für jede Gruppe)
	Nullpunktkalibrierung
Einheiten	µm, mm, mils
Datenübertragung	USB 2.0
Speicher	eine flüchtige Messgruppe (DIR Modus)
	vier Messgruppen mit autom.
	Speicherung und max. 2000 Messwerten (GEN Modus)
Statistikfunktionen	Anzahl d. Messwerte, Mittelwert,
	Minimal, Maximal, Standardabweichung
Alarm	Anzeige bei Überschreiten der einstellbaren
	oberen und unteren Alarmgrenze
Automatische Abschaltung	autom. Abschaltmodus (3 min.)
Spannungsversorgung	3 x 1,5 V AAA Batterien
Display	128 x 128 px LCD Anzeige
Zusätzliche Anzeigen	Batteriestatus, Fehlererkennung
Betriebsbedingungen	0 ... +50 °C
	20 ... 90 % r. F. nicht kondensierend
Lagerbedingungen	-10 ... +60 °C
	20 ... 90 % r. F. nicht kondensierend
Abmessungen	143 x 71 x 37 mm (L x B x H)
Gewicht	mit Sensor und Batterien: 271 g

1 x Schichtdickenmessgerät PCE-CT 80HP-F5N3

3 x 1,5 V AAA Batterien

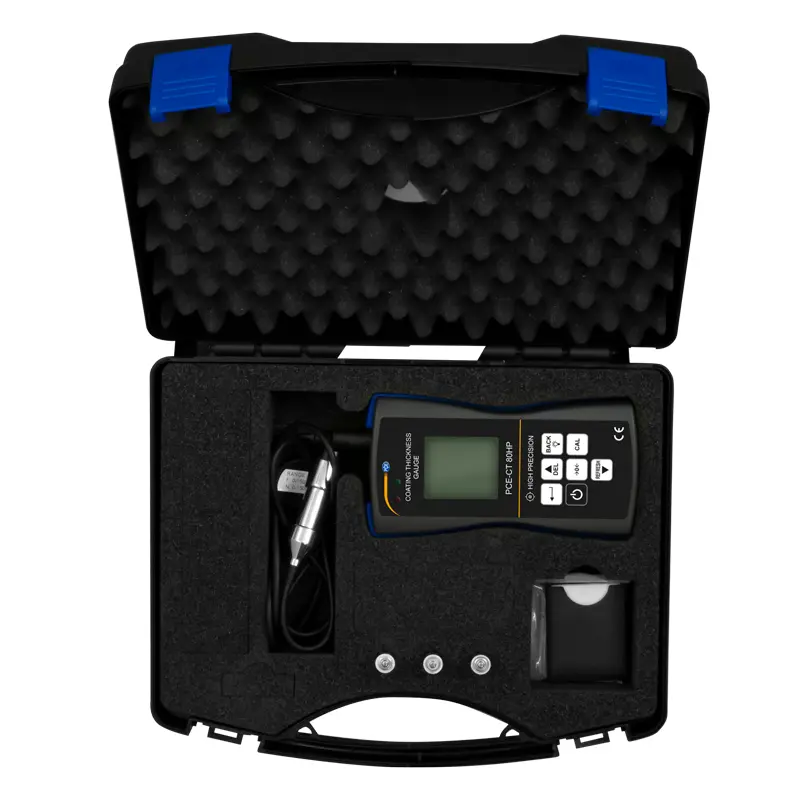

1 x Transportkoffer

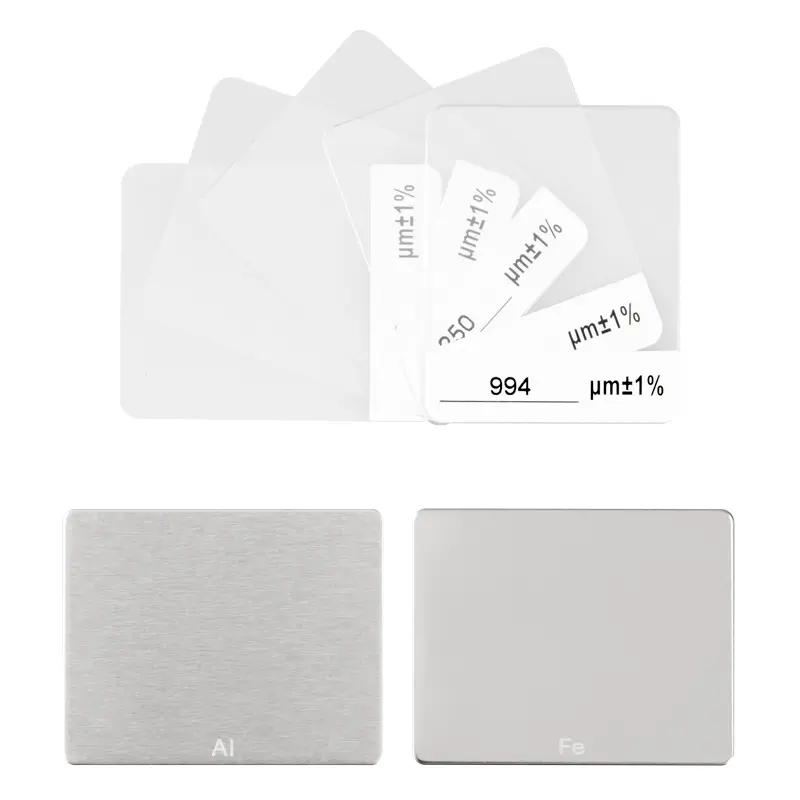

1 x Satz Standardfolien

1 x Kalibrierplatten (Fe und NFe)

1 x Bedienungsanleitung

man-schichtdickenmessgeraet-pce-ct-80hp-de-en.pdf

Zubehör

ISO Kalibrierzertifikat für Schichtdickenmessgeräte

Best.Nr.: CAL-CT

ISO Kalibrierzertifikat für Schichtdickenmessgeräte

Im Kalibrierzertifikat wird bestätigt, welche Genauigkeit bei den Messungen unter festgelegten Bedingungen erreicht wurde. Wir kalibrieren Schichtdickenmessgeräte für metallische Untergründe bei folgenden Referenzwerten:

Messgenauigkeit:

fünf Referenzwerte z.B.
191 µm; 368 µm; 483 µm; 795 µm; 1.016 µm;
1.463 µm; 1.951 µm; 2.794 µm; 3.446 µm

Das Kalibrierzertifikat wird vom PCE Kalibrierservice speziell für den Kunden ausgestellt und ist vom Rückgaberecht ausgeschlossen.
