Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v. Mw. ist das Ultraschallprüfgerät / Ultraschallmessgerät ein besonders präzises Messmittel. Für die Installation der Sensoren beim Ultraschall-Durchflussmessgerät, steht eine Installationshilfe zur Verfügung. Bei der Installationshilfe wird grafisch die Signalqualität vom Ultraschallprüfgerät / Ultraschallmessgerät angezeigt. Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Ultraschallprüfgerät / Ultraschallmessgerät in dem richtigen Abstand zueinander positioniert sind. Um Durchflussmessung mit dem Ultraschallprüfgerät / Ultraschallmessgerät durchzuführen, wird nach Eingabe der Rohr- und Mediumspezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt. Bei der Anzeige der Messwerte stehen bei dem Ultraschallprüfgerät / Ultraschallmessgerät die verschiedensten Einheiten zur Verfügung. So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob.

Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschallprüfgerät / Ultraschallmessgerät aufzuzeichnen. Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschallprüfgerät / Ultraschallmessgerät eingestellt werden. Ein Speicherpunkt enthält bei dem Ultraschallprüfgerät / Ultraschallmessgerät einmalig alle Messgrößen. Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall-Durchflussmessgerät. Dabei können 10 Millionen Messpunkte auf dem Ultraschallprüfgerät / Ultraschallmessgerät gespeichert werden.

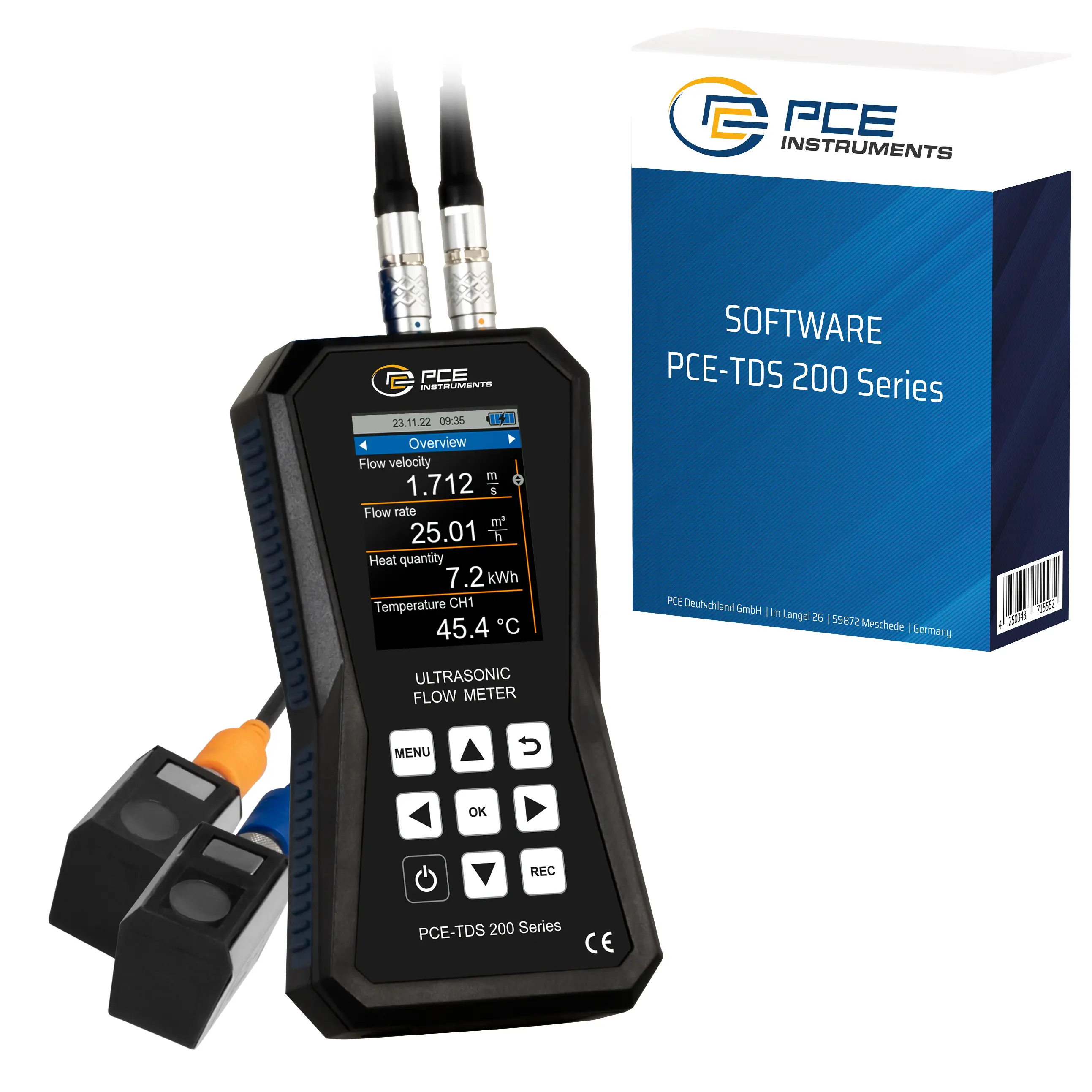

Mit der Software können die aufgezeichneten Messwerte vom Ultraschallprüfgerät / Ultraschallmessgerät ausgelesen werden. Für die Analyse können die Messwerte vom Ultraschallprüfgerät / Ultraschallmessgerät tabellarisch als auch grafisch angezeigt werden. Für eine Weiterverarbeitung der Messwerte vom Ultraschallprüfgerät / Ultraschallmessgerät können diese im .csv Dateiformat exportiert werden. Alternativ kann über die Software ein PDF Report erstellt werden. Für eine vereinfachte Bedienung, kann das Ultraschallprüfgerät / Ultraschallmessgerät über die Software eingestellt werden. Eine Liveansicht der Messwerte vom Ultraschallprüfgerät / Ultraschallmessgerät ist mit der Software auch möglich.

Um die Wärmemenge mit dem Ultraschallprüfgerät / Ultraschallmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt. Diese stehen bei dem PCE-TDS 200+ zur Verfügung. Die beiden Thermoelemente vom Ultraschallprüfgerät / Ultraschallmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen. Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschallprüfgerät / Ultraschallmessgerät die Wärmemenge bestimmen. Bei Bedarf kann das Ultraschallprüfgerät / Ultraschallmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen. Somit findet das Ultraschallprüfgerät / Ultraschallmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage.

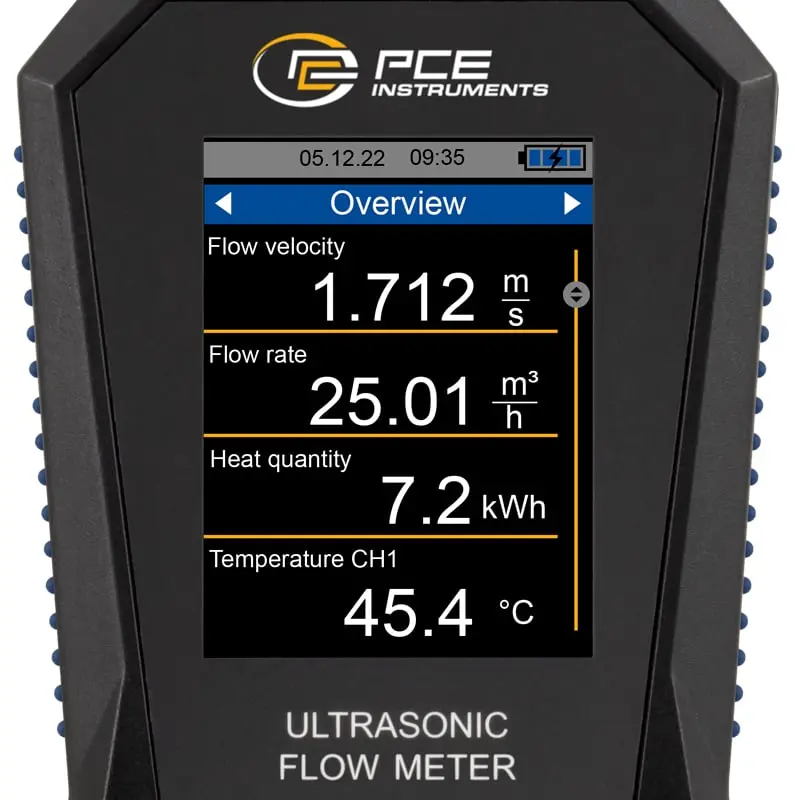

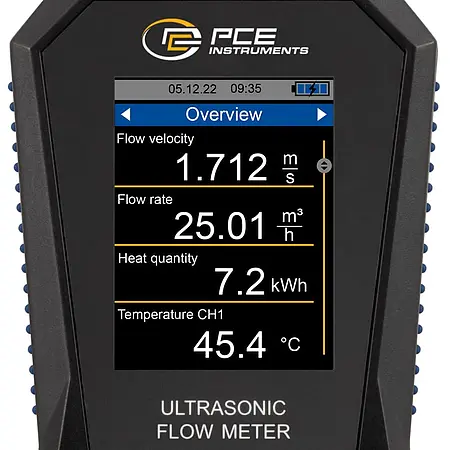

Das LC Farbdisplay vom Ultraschallprüfgerät / Ultraschallmessgerät hat eine Größe von 2,8“ und ist somit gut ablesbar. Optional kann das Strömungsmessgerät mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden.

PCE-TDS 200 S SENSOR
Kleines Sensor Paar für die Rohrdurchmesser DN 15 … 100 / 20 … 108 mm. Geeignet für besonders kleine Rohre. Die Sensoren haben eine besonders kleine Abmessung von 45 x 30 x 30 mm und eine Temperaturbeständigkeit von -30 … 160 °C. Dank der Magneten an der Unterseite, können die Sensoren auf eisenhaltigen Metallen montiert werden. Zusätzlich können die Sensoren zum Ultraschallprüfgerät / Ultraschallmessgerät mittels lösbarer Kabelbinder mit dem Rohr verbunden werden.
