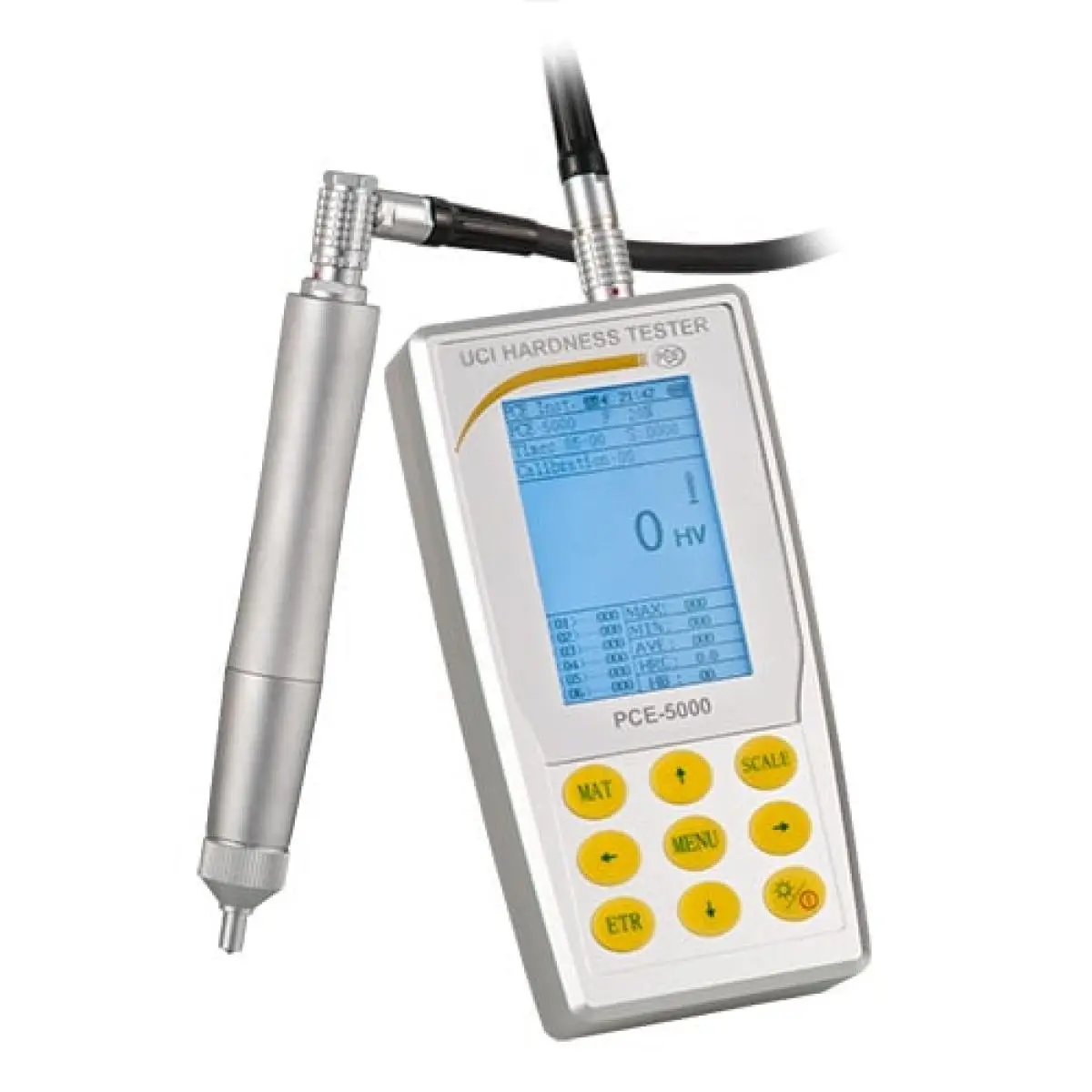

Ultraschall-Härteprüfgerät PCE-5000

Best.Nr.: PCE-5000
5.899,90 €
7.020,88 €
4250348717139
PCE-5000
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Härteprüfung
Lieferzeit: 1 - 2 Werktage

Ultraschall-Härteprüfgerät nach Ultrasonic Contact Impedance - Verfahren /
für Messung an schwer zugänglichen Stellen / robustes Gerät im Edelstahlgehäuse / hintergrundbeleuchtetes LCD / zerstörungsfreie Messung an metallischen Gegenständen
Bei dem Ultraschall-Härteprüfgerät handelt es sich um ein Messgerät, welches auf einem 1961 angemeldeten Patent basiert. Dabei wird die Härtemessung durch das Ultraschall-Härteprüfer durch einen Diamanten, der auf einer Feder sitzt, ausgelöst. Durch Bauweise und Messmethode handelt es sich bei dem Ultraschall-Härteprüfer um ein Messgerät, welches eine einfache und zerstörungsfreie Messung an metallischen Gegenständen ermöglicht.

Das Ultraschall-Härteprüfer ermöglicht Messungen an verschiedenen Teilen, wobei das Gerät so programmiert ist, dass es unterschiedliche Messeinheiten messen kann. Dazu gehören die allgemein geläufigen Härtegrade Rockwell, Brinell und Vickers. Aufgrund der Tatsache, dass das Ultraschall-Härteprüfer PCE-5000 eine RS-232-Schnittstelle besitzt, ist es möglich das Gerät mit einem Computer zu verbinden und so die Messdaten auszulesen bzw. zu drucken. Da das Ultraschall-Härteprüfer PCE-5000 sowohl Extremwerte, als auch Durchschnittswerte misst, kann sich der Verwender auf diese Weise einen genauen Überblick über seine Messdaten verschaffen. Der Durchschnittswert der Messungen wird automatisch nach der Messung durch das Ultraschall-Härteprüfer errechnet, wenn die Messung an verschiedenen Messpunkten durchgeführt wurde.

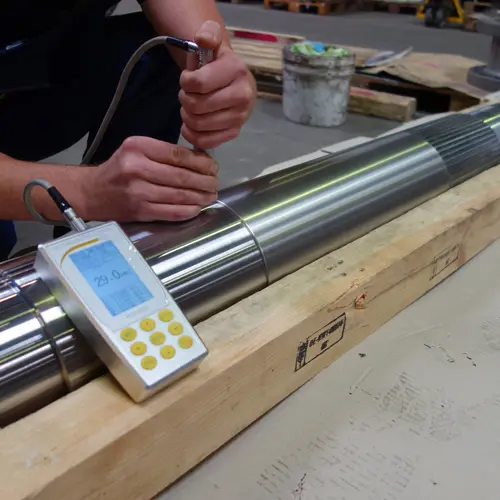

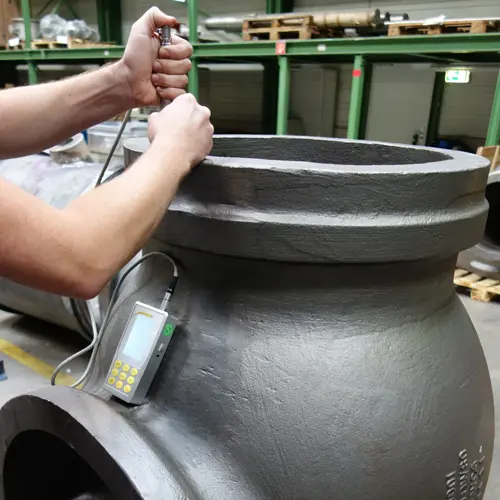

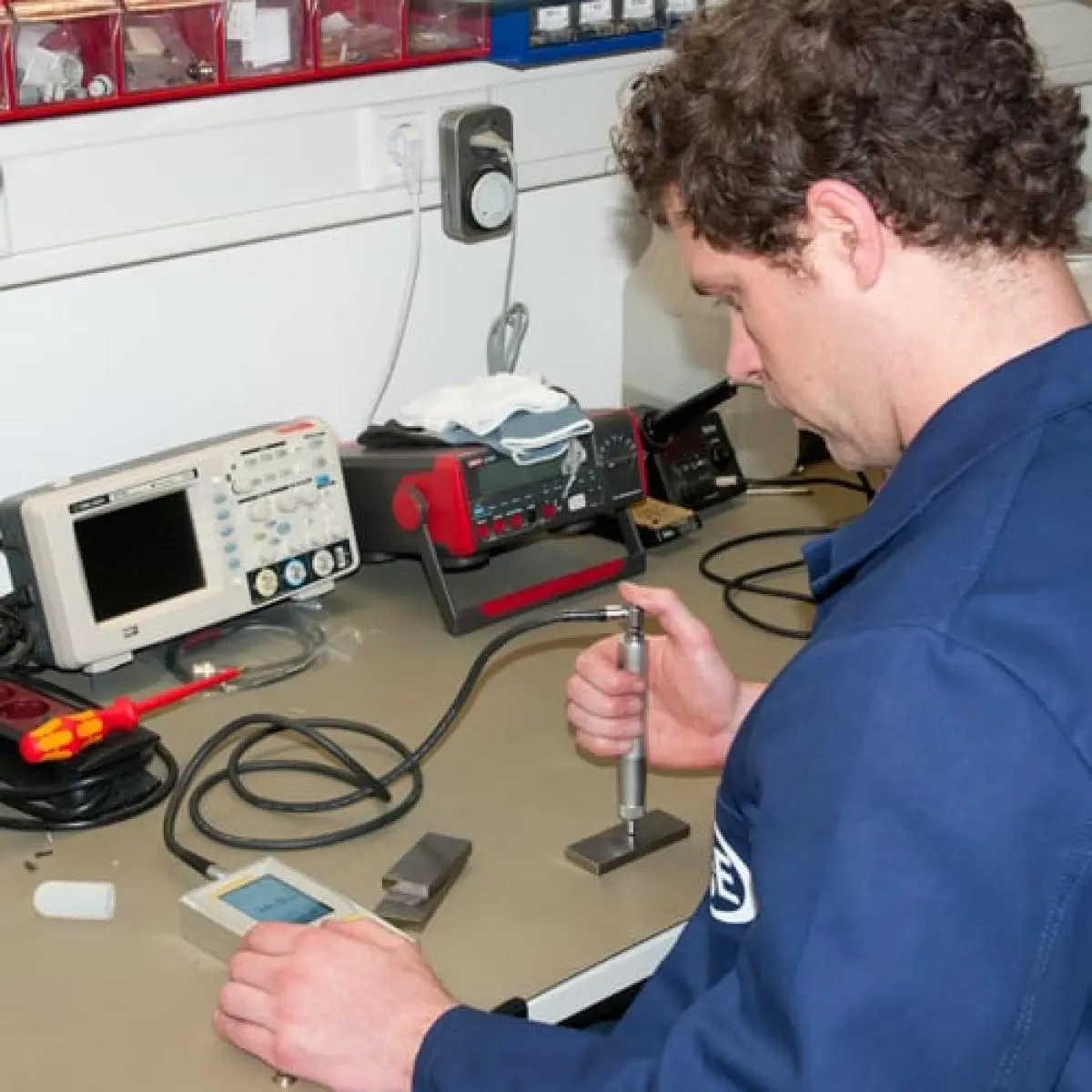

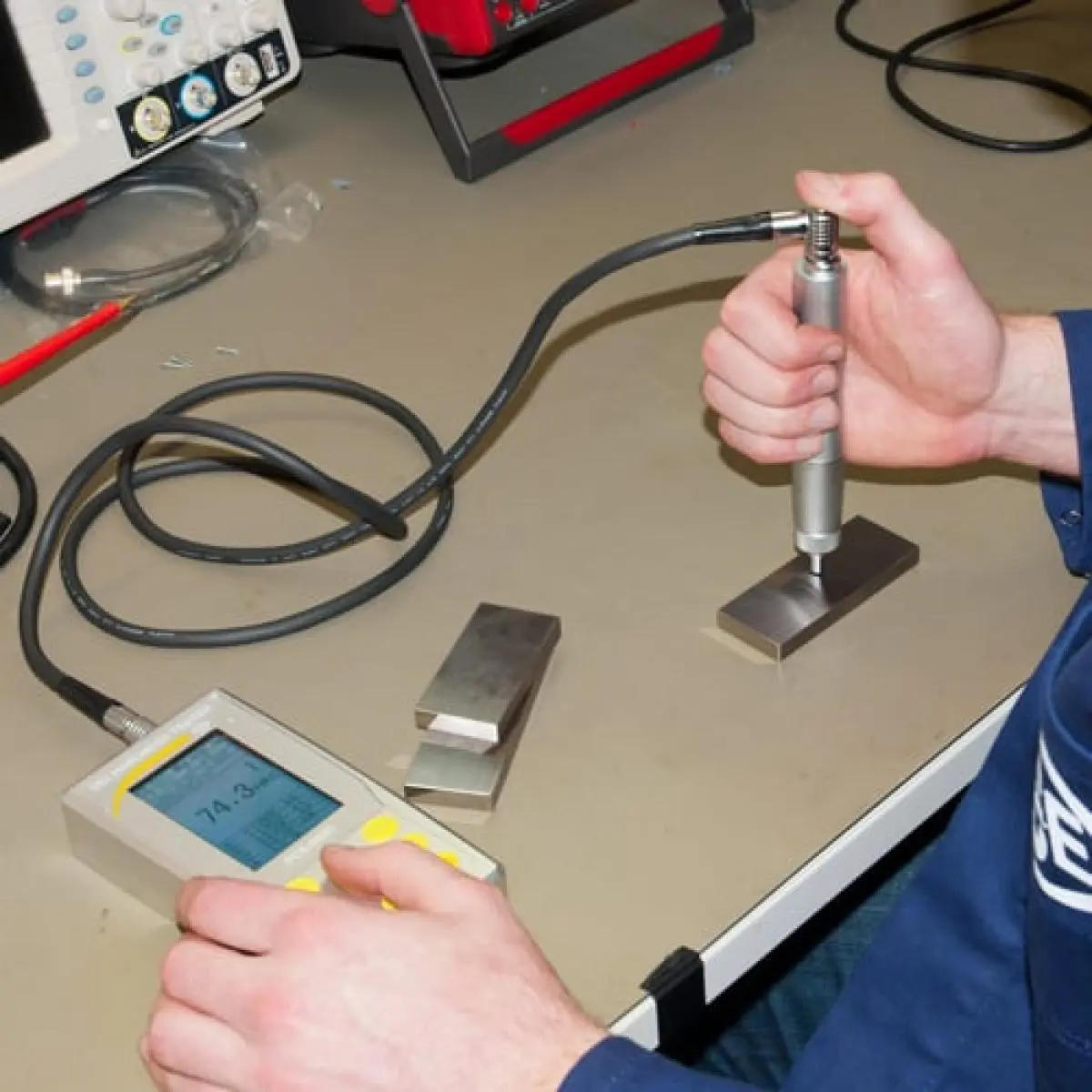

Durch die Bauweise ermöglicht das PCE-5000 unkomplizierte Messungen an schwer zugänglichen Orten und eine komfortable Ablesung am Grafikdisplay des Gerätes. Durch die Option der Kalibrierung kann das Ultraschall-Härteprüfer durch den Verwender nach entsprechendem Einsatz immer neu kalibriert werden. Eine Kalibrierung sollte beispielsweise erfolgen, wenn das Gerät länger als drei Monate nicht verwendet wurde, eine erhebliche Veränderung der Umgebungsbedingungen vorliegt, die Ultraschallsonde eine erhebliche Anzahl an Messungen durchgeführt hat oder es bei der Messung an einem Kalibrierstandart zu einer deutlichen Abweichung kommt.

- hohe Messgenauigkeit
- Prüfung von HV, HB, HRC, HRB, HRA, MPa
- Speicher für bis zu 1000 Messgruppen
- schnelle Messung
- große LCD-Anzeige
- für metallische Werkstoffe
- ermöglicht Messungen auf kleinem Raum
- für unzugängliche Stellen
- einfache Kalibrierung
- RS-232  Schnittstelle

Messbereiche
Rockwell20,3 ... 68,0 HRC
41,0 ... 100,0 HRB
61,0 ... 85,6 HRA
Brinell76 ... 618 HB
Vickers 50 ... 999 HV
Zugwiderstand255 ... 2180 N/mm²
Genauigkeit
Rockwell HRC±1,5
Brinell HB±3 %
Vickers HV±3 %
Allgemeine technische Daten
MessprinzipUltrasonic Sonic Impedance
Messrichtung360 °
Messzeit2 Sekunden
Anzeige der Härteeinheiten     HRC, HV, HB, zusätzlich: HRA, HRB, MPa

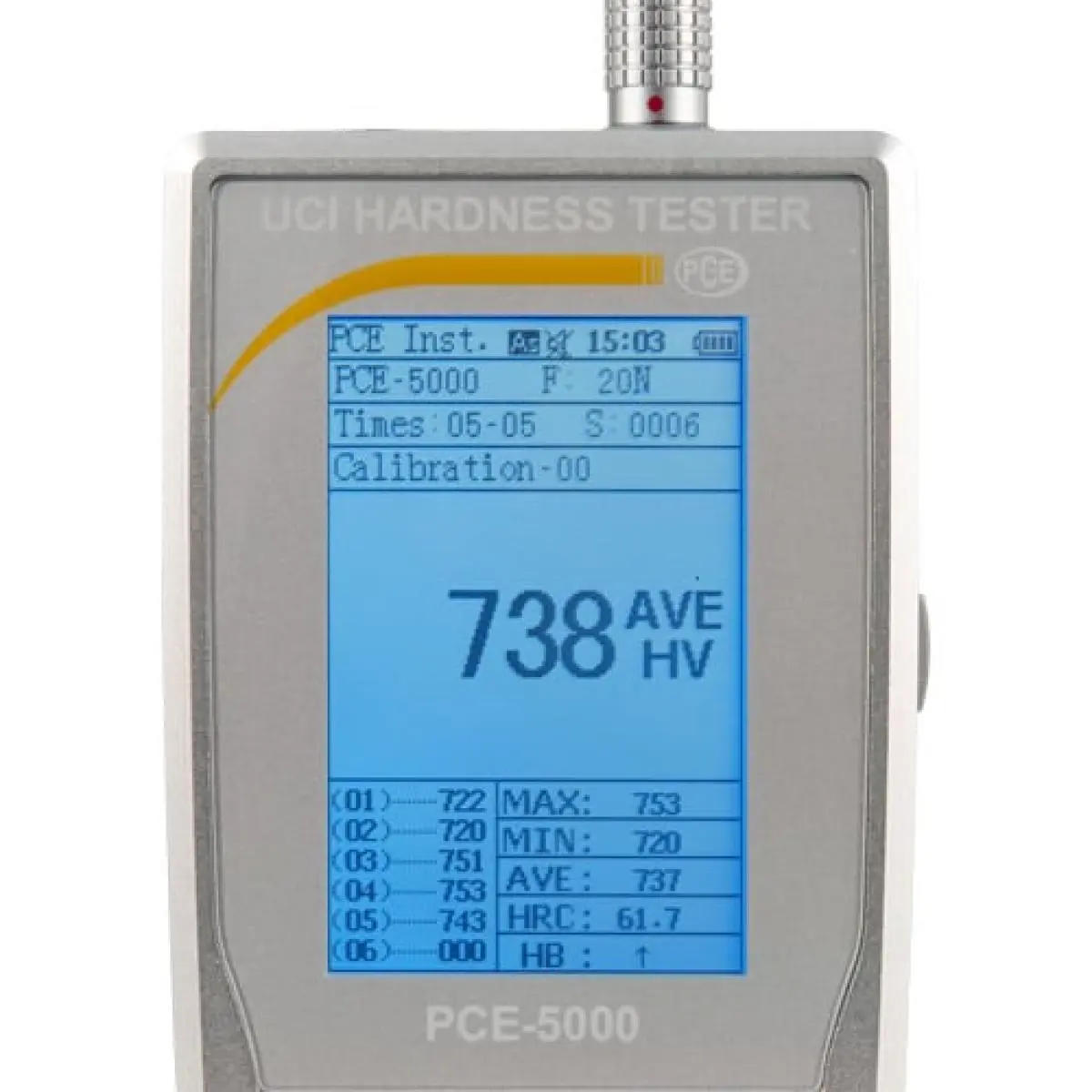

AnzeigeGrafik-LCD-Monitor mit Hintergrundbeleuchtung
Minimale Materialdicke2 mm
Speicherbis zu 2000 Messgruppen
bis zu 20 Kalibrierdaten
MesssondeStandardsonde Prüfkraft 20 N
Kabellänge1,5 m
StatistikEinzelwert, Min./Max., Mittelwert
Stromversorgung4,2 V Akku, 4800 mAh (wiederaufladbar)
Betriebsdauerca. 10 Stunden (ohne Hintergrundbeleuchtung)
Abmessungen162 x 81 x 31 mm (Anzeigegerät)
Umgebungstemperatur-10  ... +40 °C
Lagertemperatur-20 ... +60 °C
relative Luftfeuchtigkeit≤ 85 %
Gewichtinkl. Sonde ca. 755 g

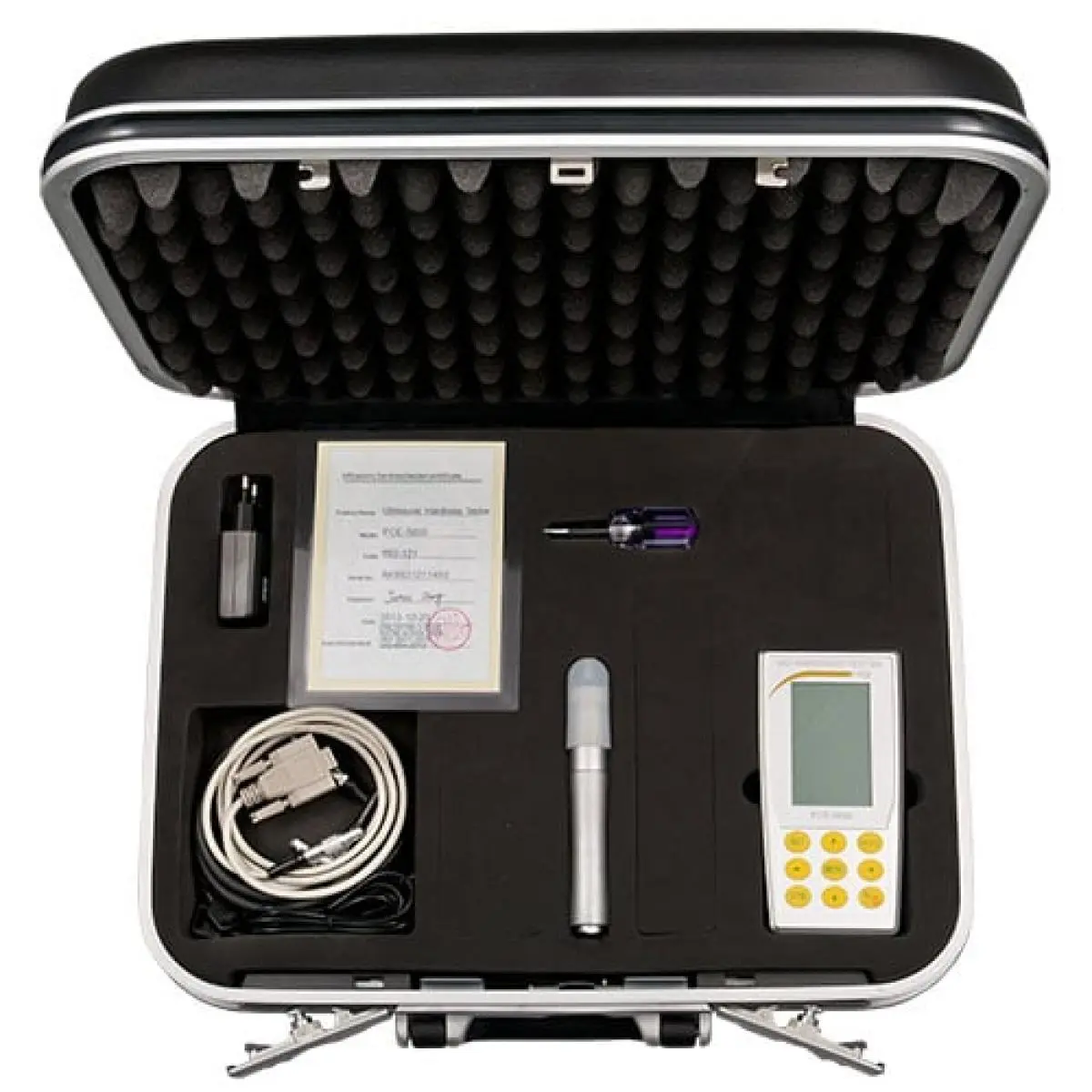

1 x Ultraschall-Härteprüfgerät PCE-5000

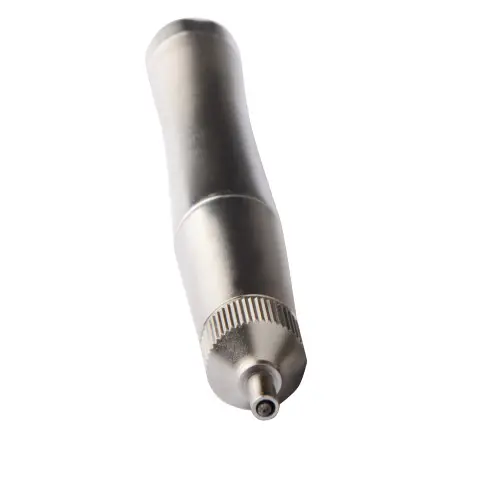

1 x Prüfsonde 20 N (Standard)
1 x Kabel
1 x Akkublock, 4,2 V
1 x USB-Kabel
1 x USB-Adapter
1 x Schraubendreher
1 x Silikon-Schutzkappe für die Prüfsonde
1 x Schnittstellenkabel RS-232
1 x stabiler Service-Koffer
1 x Bedienungsanleitung

Zubehör

Best.Nr.: PCE-5000-HSS-RW
Härteteststand für Riffelwalzen PCE-5000-HSS-RW
Bei der Härteprüfung von Riffelwalzen steht auf dem Radius der Riffel zum Teil nur sehr wenig Fläche für eine exakte, reproduzierbare Härteprüfung zur Verfügung. Es ist daher von wesentlicher Bedeutung die Härteprüfsonde sehr exakt auf dem Kopfradius der Profile zu positionieren.


Hinweis: Messgerät und Härteprüfsonde nicht im Lieferumfang enthalten.

Katalog: Messtechnik / Messgeräte / Ultraschallprüfgerät / Ultraschallmessgerät
Hersteller: PCE Instruments
5.749,90 €

Prüfgeräte Preis

Messtechnik Hersteller Informationen
Best.Nr.: PCE-HSS
PCE-HSS Härteteststand für Härteprüfgerät

Teststand für Ultraschall-Härteprüfgerät PCE-5000 zur Verbesserung der Messqualität.

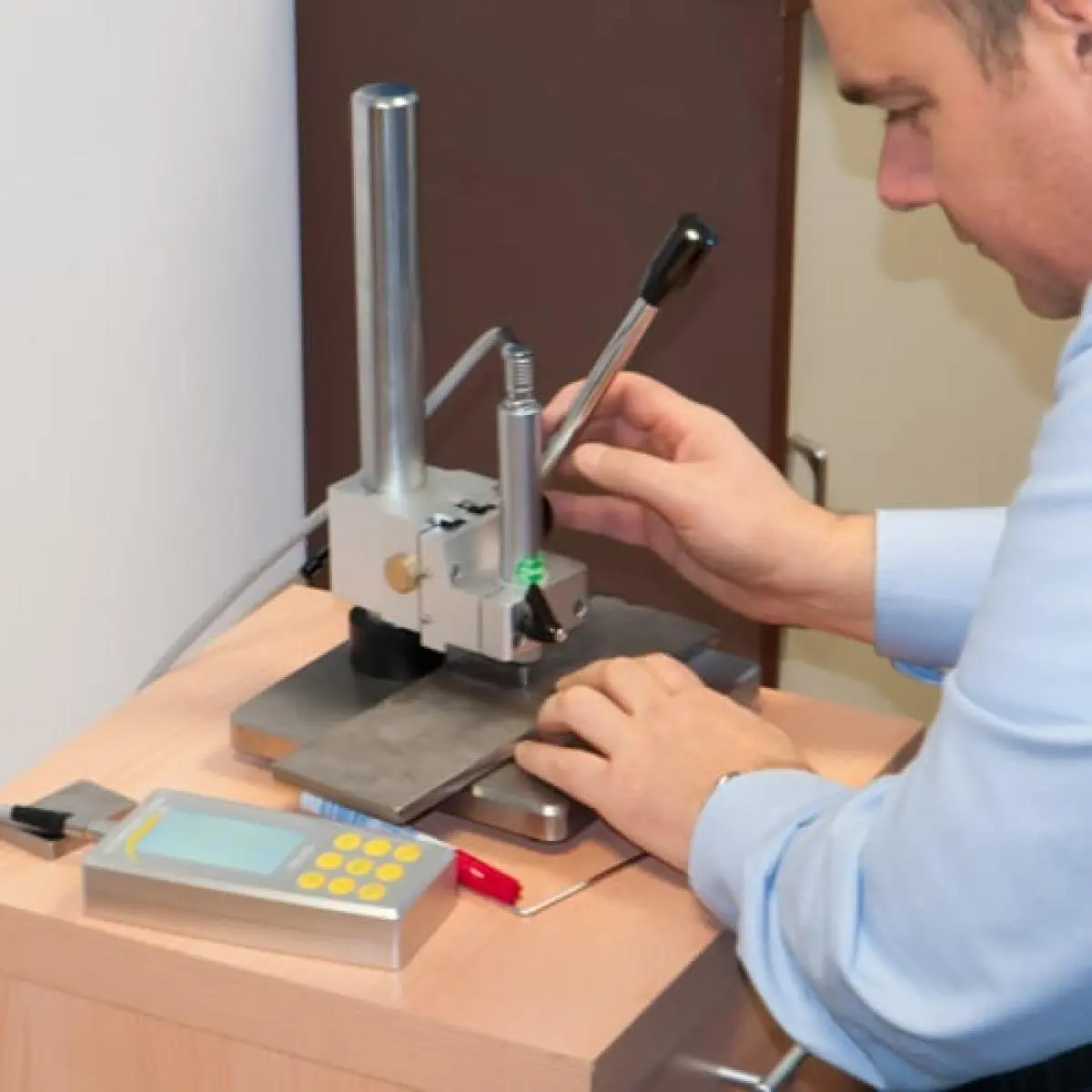

Der Härteteststand wird verwendet um den Sensor vom Ultraschall-Härteprüfgerät PCE-5000 zu montieren. Dies erleichtert die Messung und erhöht die Wiederholgenauigkeit.
