Best.Nr.: PCE-PVS 10

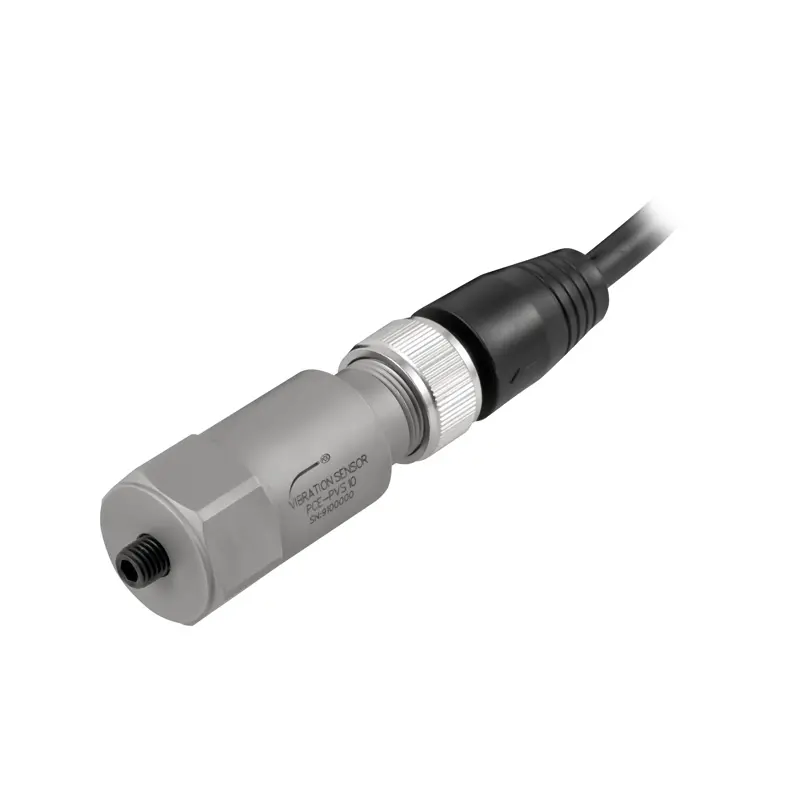

Schwingungsmessgerät PCE-PVS 10

539,90 €
642,48 €
:
4250348722584
PCE-PVS 10
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Maschinenschwingung
Lieferzeit: 1 - 2 Werktage

Beschreibung

Schwingungsmessgerät zur Überwachung der Schwinggeschwindigkeit / 4 ... 20 mA Ausgang
MIL-C-5015 Anschluss / 3 ... 1500 Hz Bandbreite

Das Schwingungsmessgerät ist für die kontinuierliche Überwachung der Schwinggeschwindigkeit entwickelt worden. Das Schwingungsmessgerät gibt es in verschiedenen Ausführungen. Je nach Art des Schwingungsmessgerätes wird zwischen Bauform und Messbereich unterschieden. Das Schwingungsmessgerät misst die Schwinggeschwindigkeit im Bereich von ± 12,7 mm/s bzw. ± 25,4 mm/s im Frequenzbereich zwischen 3 Hz und 1500 kHz.

Die gemessene Schwinggeschwindigkeit wird als 4 ... 20 mA Prozesstrom ausgegeben. Das Schwingungsmessgerät wird in Stromschleife über einen MIL-C-5015-Verbinder mit einer Steuerung oder Prozessanzeige verbunden. Je nach Bauform ist die Anschlussbuchse senkrecht oder waagerecht am Schwingungsmessgerät angebracht. Betrieben werden kann das Schwingungsmessgerät mit einer Spannung von 12 ... 24 V DC.

Merkmale

- horizontale oder vertikale Montage
- Prozessignalausgang
- MIL-C-5015 Anschluss
- M6 Prozessanschluss
- verschiedene Messbereiche
- robuste Bauweise

Spezifikation


Messbereich
 ± 12,7 mm/s
Frequenzbereich 3 ... 1500 Hz
Ausgang 2 Leiter 4 ... 20 mA
Empfindlichkeit < 5%
Schocklimit ± 1000 g
Spannungsversorgung 12 ... 24 V DC in Stromschleife
Isolation gegen Masse > 108 Ohm
Ausgangsimpedanz < 100 Ohm
Bauform Senkrechter Anschluss
Elektrische Anschlüsse      Pin A: + 4 ... 20 mA
  Pin B: - 4 ... 20 mA
Anschlussart 2 Pin MIL-C-5015
Betriebstemperatur -40 ... 85 °C
Abmessungen Ø22 x51
Montagegewinde M6

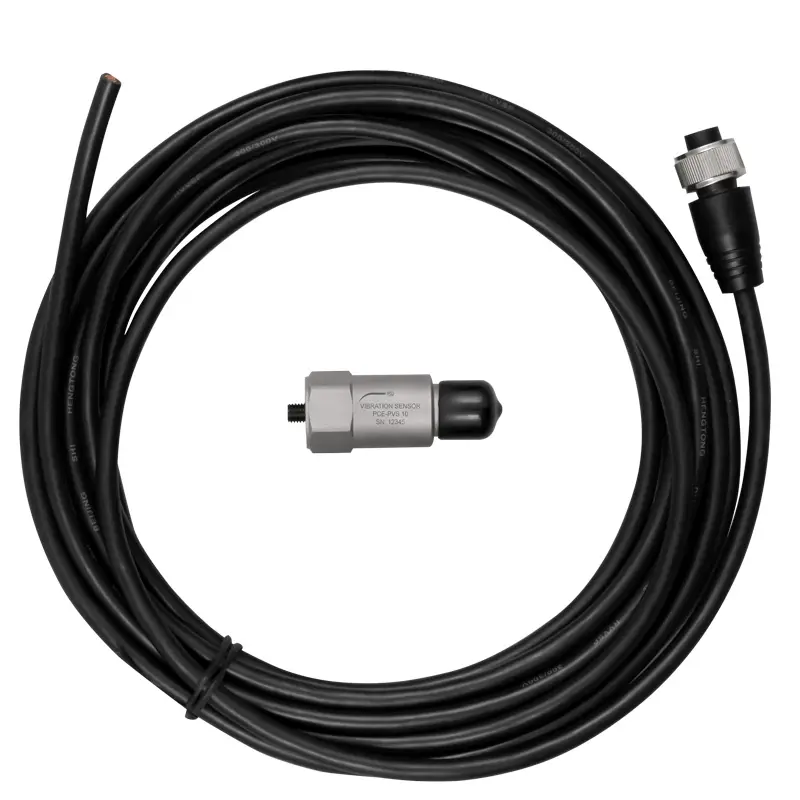

Lieferumfang

1 x Schwingungsmessgerät PCE-PVS 10
1 x MIL-C 5015 Stecker an 5 m Kabel
1 x Bedienungsanleitung
