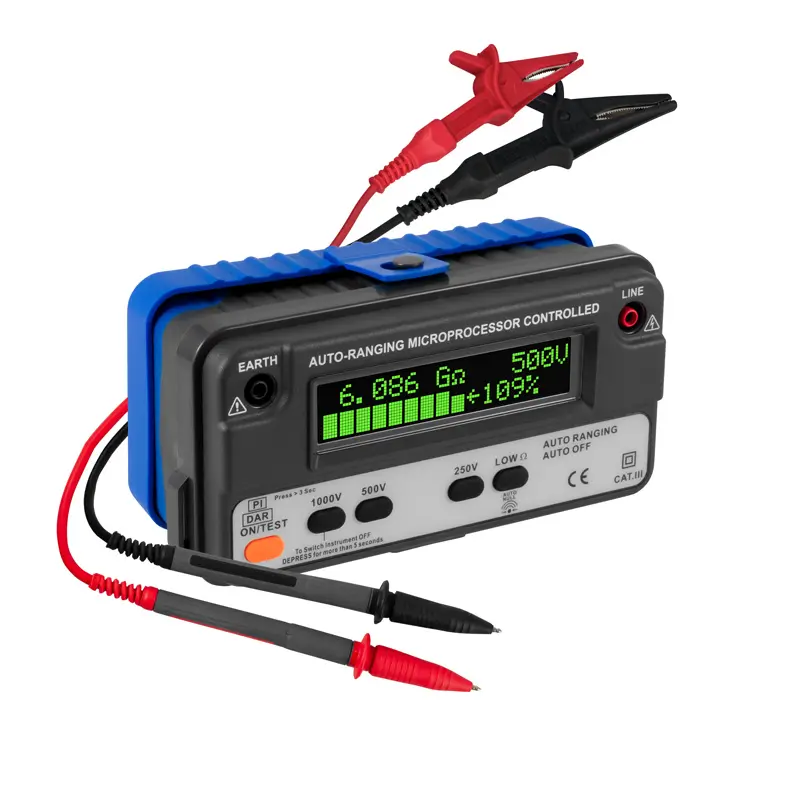

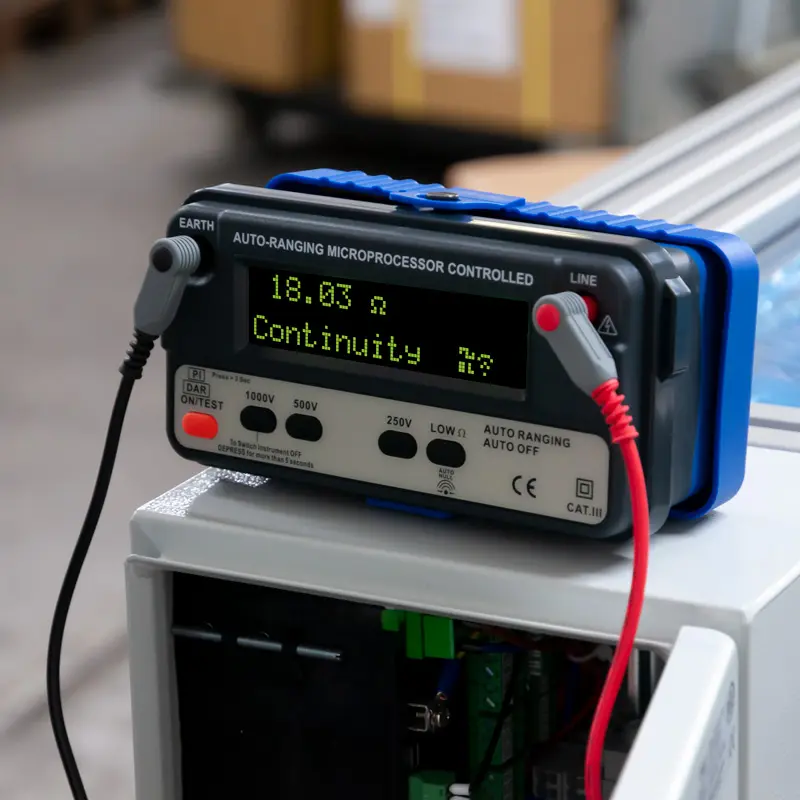

Das Isolationsmessgerät PCE-IT 120 erfasst Isolationswiderstände bis max. 8 GΩ (bei Hilfsspannungen von 250, 500 und 1000 V). Zudem bietet dieses Isolationsmessgerät eine Messfunktion für Gleich- und auch Wechselspannungen bis max. 950 VDC und 700 VAC sowie für Widerstände bis max. 2 kΩ. Ein Durchgangsprüfer mit Piepton ist integriert. Weiterhin kann das Isolationsmessgerät verwendet werden um den Polarisationsindex und das Dieelktrizitätsverhältnis zu prüfen.

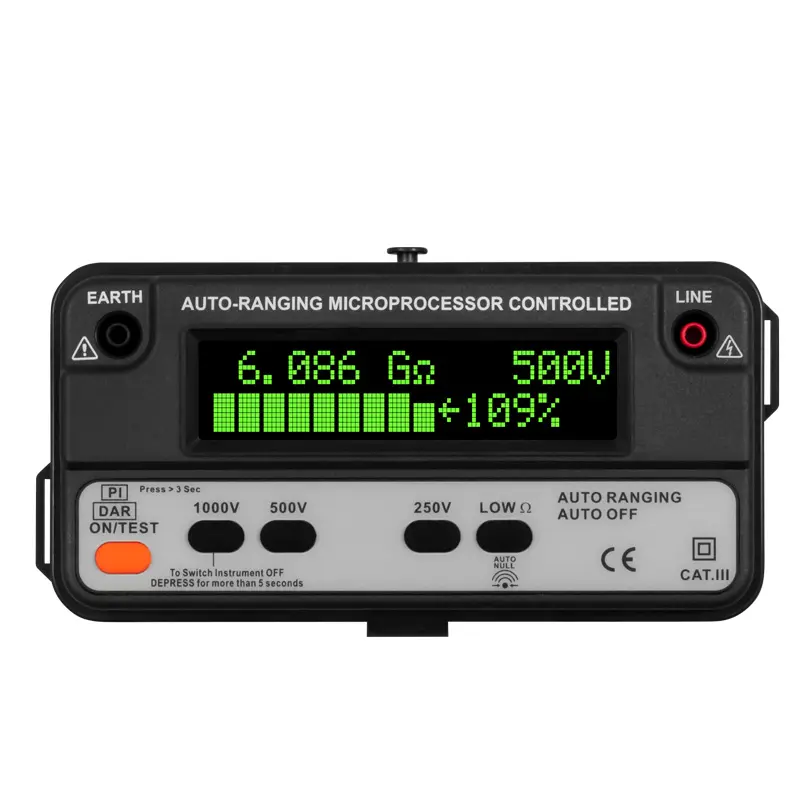

Die Messwerte können auf Tastendruck im OLED Display vom Isolationsmessgerät festgehalten werden. Das Gerät entspricht der DIN 57 411 Teil 1/VDE 0411 Teil 1, Schutzmaßnahmen für elektronische Messgeräte (IEC1010-1) und DIN VDE 0413 (Isolationstester). Das Isolationsmessgerät wird immer werkseitig kalibriert ausgeliefert und kann mit einem ISO-Kalibrierzertifikat ausgestattet werden (bei Erstbestellung oder bei einer Rezertifizierung, z.B. jährlich).
Messbereiche | 2 GΩ / 250 V |
4 GΩ / 500 V | |
8 GΩ / 1000 V | |
ACV: 0 … 950 V | |
DCV: 0 … 700 V | |
Widerstand / Durchgang | 0,01 … 1999 Ω |
Auflösung | Isolation: 1 / 10 / 100 MΩ |
ACV: 1 V | |
DCV: 1 V | |
Widerstand / Durchgang | 0,01 / 0,1 / 1 Ω |
Genauigkeit | Isolation: ±3 % |
ACV: ±1,5 % | |
DCV: ±1,5 % | |
Widerstand / Durchgang | ±2,0 % |
DC-Prüfspannung | 250 / 500 / 1000 V |
Kurzschlussstrom | 1,1 mA |
Anzeige |
2-zeiliges 16-fach OLED Display |
Spannungsversorgung | 8 x 1,5 V AA Batterie |
Abmessungen | 175 x 85 x 75 mm |
Gewicht |
ca. 655 g |
Umgebungsbedingungen | 0 ... 40 °C |
Lagerbedingungen | -10 ... 50 °C |
Schutzart / Normung | IEC 1010-1, 700 V CAT III |
