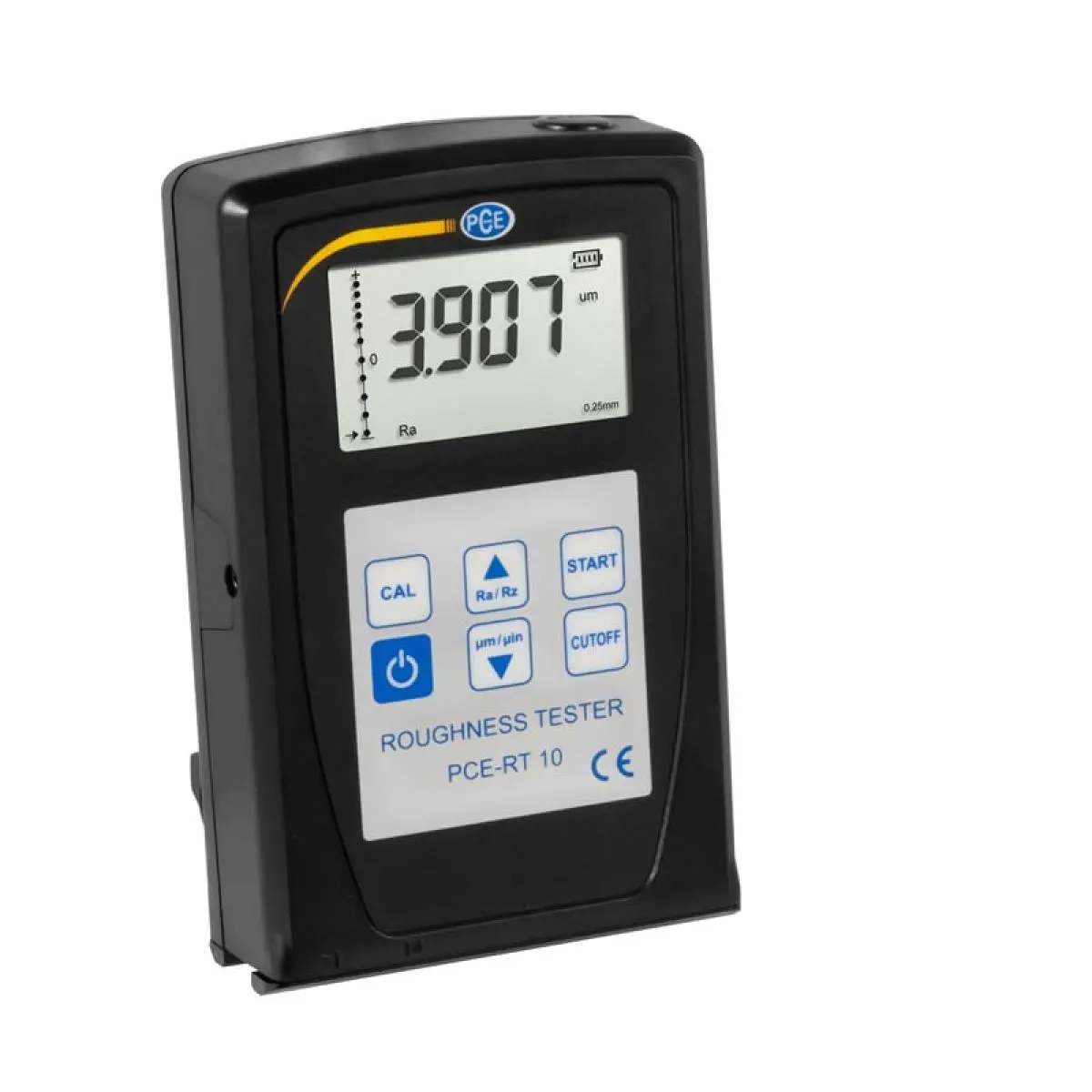

Das Oberflächenprüfgerät PCE-RT 10 ist klein, leicht und einfach zu bedienen. Mit dem integrierten Diamant-Sensor misst das Oberflächenprüfgerät die mittlere Rauheit Ra, sowie die gemittelte Rautiefe Rz. Dazu wird das Oberflächenprüfgerät auf der zu messenden Fläche platziert und der integrierte Diamantsensor fährt gleichmäßig darüber, um die Oberfläche abzutasten.
Die Messwerte werden anhand der Verschiebung des Sensors während der Messung bestimmt, welche über Induktion gemessen wird. Die Messergebnisse werden auf dem großen LC-Display vom Oberflächenprüfgerät angezeigt. Über die integrierte RS232C Schnittstelle kann das Oberflächenprüfgerät mit einem PC verbunden werden. Ein entsprechendes Schnittstellenkabel mit PC-Software ist als Zubehör erhältlich. Das Oberflächenprüfgerät erfüllt die Anforderungen zur Rauhigkeitsmessung der gängigen ISO, DIN, ANSI und JIS Normen.
Normen | GB/T6062, ISO4287, DIN4768, JIS B, ANSI46.1 |
Display | LCD |
Messbereich | Ra, Rz |
Messspanne | Ra: 0.05~10.00 µm Rz: 0.1~50.0 µm |
Messgenauigkeit | ±15 % |
Reproduzierbarkeit | 10 % |
Auflösung | 0,001 / 0,01 / 0,1 |
Sensor | |
Radius der Sonde | 10 µm |
Sensormaterial | Diamant |
Messkraft der Sonde | 16 mN(1.6gf) |
Sondenwinkel | 90º |
Vertikaler Radius der Führungskopfes | 48 mm |
Maximale Verfahrlänge | 12,5 mm / 0,5 inch |
Cutoff länge(l) | 0,25 mm, 0,8 mm, 2,5 mm |
Messgeschwindigkeit | |
Probenahme | bei Verfahrweg länge = 0,25 mm,Vt = 0,135 mm/s |
Probenahme | bei Verfahrweg länge =0,8 mm, Vt = 0,5 mm/s |
Probenahme | bei Verfahrweg länge =2,5 mm,Vt = 1 mm/s |
Rückzugsgeschwindigkeit | Vt = 1 mm/s |
Länge der Auswertung | 1~2L Optional |
Betriebsbedingungen | Temp: 0 ~ 50 ºC Luftfeuchtigkeit: <80 % RH |
Spannungsversorgung | 4 x 1.5 V AA (UM-3) Batterie |
Abmessungen | 128 x 80 x 30 mm |
Gewicht | 280 g |
