Best.Nr.: PCE-PA6000

Leistungsmesser PCE-PA6000


549,90 €
654,38 €
:
4250348701152
PCE-PA6000
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Lieferzeit: 1 - 2 Werktage

Beschreibung

Universell verwendbarer Leistungsanalysator mit RS-232 Schnittstelle und
Auswertesoftware für die Leistungsanalyse von Verbrauchern
Der Leistungsanalysator PCE-PA6000 ist als Tischgerät oder portables Messgerät zur Messung von Wirkleistung, Scheinleistung, Leistungsfaktor, Energieverbrauch, Wechselspannung, Wechselstrom, Gleichspannung, Gleichstrom, Widerstand und Frequenz einsetzbar. Die Strom- / Leistungsmessung kann mit diesem Leistungsanalysator entweder direkt mit den mitgelieferten Prüfleitungen, oder indirekt über Strommesszangen erfolgen. Der Analysator bietet weiterhin die Möglichkeit, Industrie- Stromwandler mit einem Übersetzungsverhältnis von 100/5 A oder 1000/5A anzuschließen. Das große, gut ablesbare LCD-Display mit 93 x 52 mm stellt zeitgleich mehrere Messergebnisse dar, z.B. Watt, cos f, ACV, ACA. Über den optional lieferbaren Power-Adapter PCE-PA-ADP, können Verbraucher mit Schukostecker (bis 16 ACA) sehr einfach und sicher zur Messung und Analyse mit dem Leistungsanalysator verbunden werden. Das Messgerät verfügt über eine RS-232 Datenschnittstelle, und mit Hilfe der Analysesoftware können Sie die Daten auf einen PC übertragen, weiterverarbeiten und abspeichern. Somit ist es das ideale Gerät für den Einsatz in der Werkstatt oder zur Leistungsmessung und Fehlersuche an Verbrauchern vor Ort.

Merkmale

  • automatische Bereichswahl
  • Multimeterfunktion
  • Strommessung direkt und indirekt durch Stromwandler oder Stromzange möglich
  • Wirkleistungs- / Scheinleistungsmessung
  • Leistungsfaktormessung
  • Energieverbrauchsmessung (kWh)
  • Messwert- und Spitzenwert- Haltefunktion
  • High- / Low- Alarmfunktion
  • RS-232 Schnittstelle
  • Batteriebetrieb und Netzbetrieb möglich
  • Sicherheit: IEC-1010-1; CAT II 600 V
Leistungsanalysator PCE-PA6000
Poweradapter zum Leistungsanalysator PCE-PA6000
Die Abbildung zeigt den additional erhältlichen Power-Adapter PCE-PA-ADP
Software zum Leistungsanalysator PCE-PA6000 Eine weitere Darstellung der Software zum Leistungsanalysator PCE-PA6000
Die beiden Bilder zeigen die mitgelieferte Analysesoftware zum Leistungsanalysator. Vier Messwerte können gleichzeitig dargestellt werden und mittels der graphischen Anzeige lassen sich sehr schön Langzeitmessungen bewerkstelligen und zu einem späteren Zeitpunkt auswerten.

Spezifikation

Technische Spezifikation
Funktion Messbereich ; Genauigkeit ; Auflösung
Wirkleistungs-Messung (AC, Echtwertleistung), direkte Messung 1 W ... 6 kW; 1 W; ±1,5 % + 5 dgt.
Wirkleistungs-Messung (AC, Echtwertleistung),
über ext. Zangenadapter oder Stromwandler
1 W ... 999,9 kW; 1 W; ±1,5 % + 5 dgt.
Scheinleistungs-Messung (AC) 0,01 VA ... 9,999 kVA; 0,01 VA; ±2 % +2 dgt.
Leistungsfaktor (cos f) 0,00 ... 1,00; 0,01; ±1,5 % + 2 dgt.
KWh-Zähler 0,001 Wh ... 9999 kWh; 0,001 Wh; ±1 % + 1 dgt.
ACV / DCV 0,1 V ... 600 V; 0,1 / 1 V; ±1 % + 1 dgt. (101 ... 600V)
ACAeff/rms
DCAeff/rms
direkt max. 10 A; 10 mA, mit induktivem Tastkopf max. 1000 A;1 A; ±1 % + 3 dgt.
ACA mit Zange bis 2000 A (je nach Zange)
Frequenz 10,0 ... 999 Hz; 0,1 Hz; 1 % + 1 dgt.
Ohm 1 Ω ... 19,99 kΩ; 1 / 10 Ω; ±1 % +1 dgt.
Display 93 x 52 mm Multifunktions- LCD- Anzeige
Umgebungsbedingungen max. 80 % relative Feuchtigkeit / 0 ... +50 °C
Spannungsversorgung 6 x 1,5 V AA Batterien oder Netzteil
Abmessungen (B x H x T) 280 x 210 x 90 mm
Gewicht 1600 g
Anwendungsbeispiele

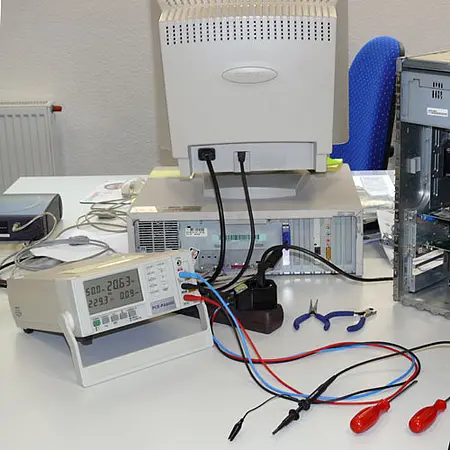

In der nebenstehenden Abbildung sehen Sie den Leistungsanalysator PCE-PA6000 im Einsatz in der Computer Instandsetzung. Bedingt durch die Verwendung des Poweradapters, lassen sich die Stromverbrauchs- und Leistungsmessungen ohne großen Verkabelungsaufwand bzw. Verdrahtungsaufwand schnell und sicher gegen Berüh- rungsspannungen durchführen. Der Leistungsanalysator PCE-PA6000 im Einsatz bei der Computerreparatur

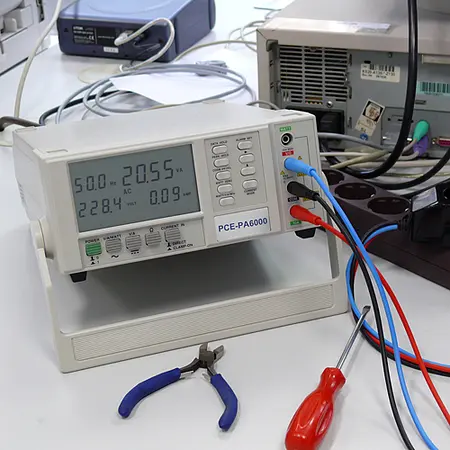

Der Leistungsanalysator PCE-PA6000 mit Power-Adapter PCE-PA-ADPHier sehen Sie das sehr große und informative LCD-Display vom Leistungsanalysator. Es weren bis zu vier Messwerte gleichzeitig dargestellt. Die Art und Weise der Anzeige ändert sich, je nach Funktionsmodus.
Weiterhin ist der optional lieferbare Poweradapter sehr schön zu sehen. Einfach den Adapter in die Steckdose stecken und den Verbraucher seinerseits mit Schukostecker und den Poweradapter verbinden.

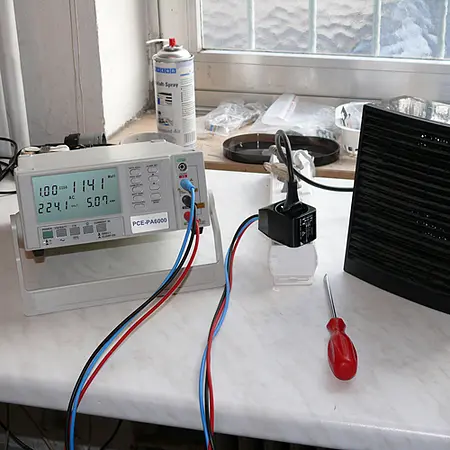

In dieser Anwendung wird die Heizleistung eines elektrischen Heizlüfters nach erfolgreicher Reparatur mit unseren Leistungsmesser PCE-PA6000 überprüft. Auch hier macht sich der Poweradapter sehr hilfreich bemerkbar. Einfachste Montage bei höchster Sicherheit, keine wie sonst üblich blanken Kabelenden weit und breit. Es können mit dem Leistungsanalysator alle Elektokleingeräte bis 16A direkt, wie auch Großverbraucher (mit Stromzange oder Stromwandler) sehr genau, sicher und einfach überprüft werden. Der Leistungsanalysator PCE-PA6000 in der Kleingerätereparatur

Lieferumfang

Lieferumfang
1 x Leistungsanalysator PCE-PA6000, 1 Satz Prüfleitungen, 1 x RS-232-Kabel, 1 x Analysesoftware, 6 x Batterie und Bedienungsanleitung

Dokumente / Downloads

ETIM-Spezifikation

Netz- und Leistungsanalysator
digital
1
1
direkte Strommessung
Nein
Ja
Ja
Nein
Ja
Ja
Ja
Ja
Nein
Netz/Akku
600 V
