Kraftmessgerät Kraft-Weg Messung PCE-MTS500-DFG N 5K FD 300 KIT

Zu dem Kraftmessgerät stehen verschiedene Kraft-Teststände zur Adaption bereit. Der interne Messwertspeicher und die im Lieferumfang enthaltenen Haken, Verlängerungen u. Spitzen runden die Leistungsfähigkeit dieses Kraftmessgerätes ab. Vertrauen auch Sie bei der Messung von Kräften auf bewährte Industriequalität. Eine Besonderheit bei dem PCE-DFG N Kraftmessgerät ist, dass die Messzellen unter den Modellen wechselbar sind. Durch Eingabe der Empfindlichkeit in mV/V können so alle Messzellen mit nur einem Handgerät verwendet werden. Um im Anschluss gleichbleibende Messgenauigkeit zu garantieren, wird eine Kalibrierung der neuen Messkette bestehend aus Kraftmesszelle, Verkabelung und Anzeigeeinheit empfohlen.

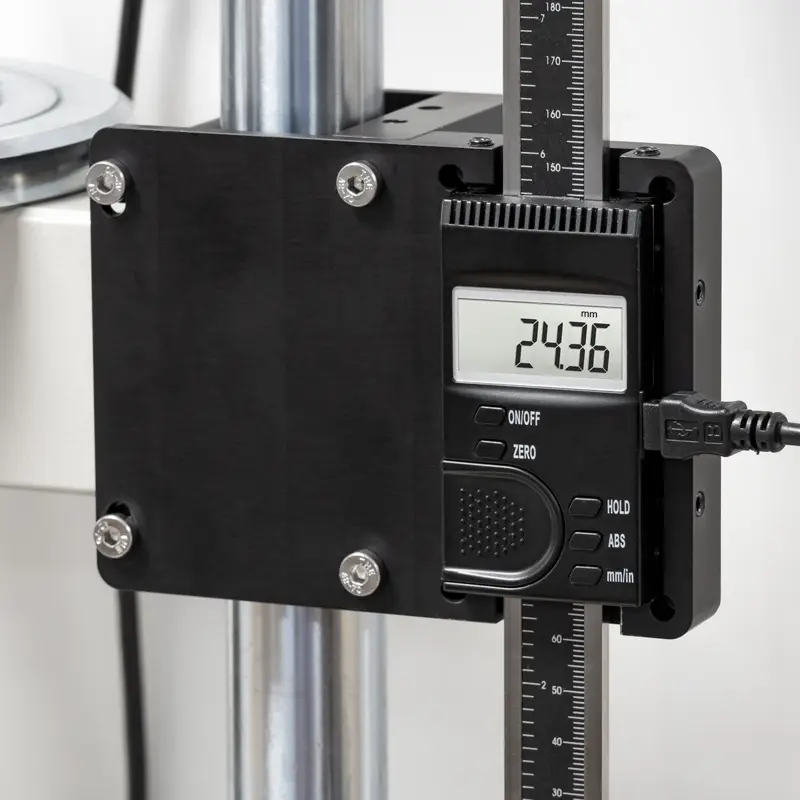

 PCE-DFG FD 300 Kraft-Weg-Adapter / inkl. Software

Das PCE-DFG FD 300 stellt eine sinnvolle Erweiterung zum Materialprüfstand PCE-MTS 500 in Verbindung mit einem Kraftmessgerät (z. B. PCE-DFG N 5K) dar. Durch diese Erweiterung lassen sich Kraft-Weg-Diagramme und Verläufe erstellen. Die im Lieferumfang enthaltene Software bietet dem Nutzer eine optimierte Oberfläche, um Kraft-Weg Diagramme und Graphen auswerten zu können. So lassen sich Materialprüfungen mit Kräften bis zu 5000 N (500 kg) realisieren. Um eine Kraft-Weg Messung durchzuführen wird zunächst ein Zugversuch durchgeführt. Bei diesem Zugversuch wird eine Probe bzw. das zu prüfende Bauteil mittels Spannvorrichtungen in einem Prüfstand fixiert. Im Anschluss erzeugt dieser Prüfstand eine Zugkraft wodurch es zu einer Verlängerung des Bauteils bzw. der Probe kommt. Bei stetig zunehmender Kraft wird das Bauteil so lange belastet bis es schließlich zum Bruch kommt. Die verschiedenen Phasen des Zugversuchs (elastische Verformung, Streckgrenze, Plastische Verformung, Zugfestigkeit, Bruchdehnung) können anhand eines Kraft-Weg Graphen gut identifiziert werden. Um eine Aussagekraft über die Festigkeit und Qualität des geprüften Werkstoffes treffen zu können, gibt das Kraft-Weg Diagramm somit schon erste Hinweise. Für Präzise Aussagen muss das Kraft-Weg Diagramm normiert werden, da es zunächst noch geometrieabhängig ist. Vereinfacht gesagt, eine dicke Probe reißt tendenziell später als eine dünne Probe, was grundsätzlich aber noch keine Aussage über die Werkstoffqualität zulässt. Das Kraft-Weg Diagramm muss daher über die Querschnittsfläche der Probe normiert werden, wodurch aus dem Kraft-Weg Diagramm letztlich ein Spannungs-Dehnungs Diagramm wird. Über ein Spannungs-Dehnungs Diagramm können somit nochmal andere Aussagen getroffen werden als über ein Kraft-Weg Diagramm. Das hier zu erwerbende Kit bestehend aus Prüfstand Kraftmessgerät, Längenmesseinrichtung und Software ermöglicht die Erstellung eines Kraft-Weg Diagramms, nicht die Erstellung eines Spannungs-Dehnungs Diagramms.
