HLK-Messgerät PCE-HVAC 4

Best.Nr.: PCE-HVAC 4
284,90 €
339,03 €
4250348716040
PCE-HVAC 4
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Lieferzeit: 1 - 2 Werktage
HLK-Messgerät PCE-HVAC 4 für Kälteanlagen
Differenzdruckmessgerät mit umfassendem Funktionsspektrum / Temperaturdifferenzmessung / Differenzdruckmessung / Umgebungstemperaturermittlung /
Temperaturdifferenzmessung über Thermoelemente Typ K oder Messklemmen

Das HLK-Messgerät PCE-HVAC 4 ist ein vielseitig einsetzbares Messinstrument zur Ermittlung von Differenzdruck, Differenztemperatur und Umgebungstemperatur. Die Messung vom Differenzdruckmessgerät erfolgt über Messklemmen, Thermoelemente und einen intern verbauten NTC-Sensor. Alle Messungen können gleichzeitig durchgeführt werden. Durch einfaches Anstecken bzw. Anschrauben können die Messklemmen, Thermoelemente und Druckschläuche an das Differenzdruckmessgerät angebracht werden. Betrieben wird das Differenzdruckmessgerät PCE-HVAC 4 über einen leistungsstarken 7,4 V Polymer Li-Ion Akku, der über den Netzstrom geladen wird.

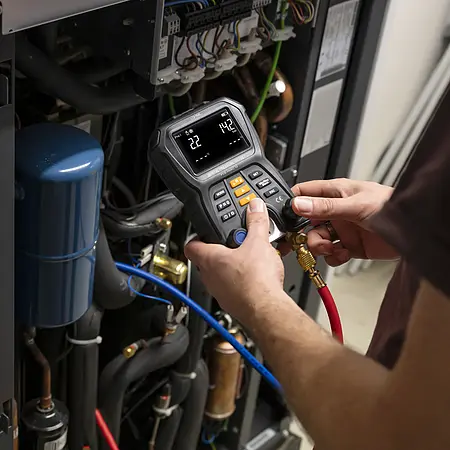

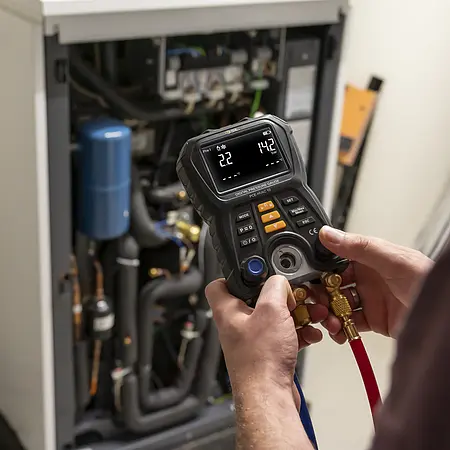

Das Differenzdruckmessgerät PCE-HVAC 4 wird häufig bei der Installation und Wartung von Kälteanlagen verwendet. Besonders der hohe Messbereich bis 34,47 bar ist ein großer Vorteil vom Differenzdruckmessgerät, da die meisten Differenzdruckmessgeräte diese Messbereiche nicht erreichen. Die handliche Bauweise ermöglicht in Kombination mit dem Akkumodus einen nicht-stationären Messbetrieb.

Die Messungen vom Differenzdruckmessgerät erfolgen über die entsprechend dargestellten Messleitungen. An den Seiten, in gelb dargestellten, Thermoelementen wird die Temperaturmessung vorgenommen. Durch die entsprechende Einstellung wird hierbei auch die Temperaturdifferenz bestimmt. Der intern verbaute NTC-Sensor ist für die Umgebungstemperatur verantwortlich. An der oberen Seite werden die Druckschläuche angebracht. Der Druck wird dort ebenso ermittelt wie der Differenzdruck.

- verschiedene Messmodi
- verbauter Sensor für die Umgebungstemperatur
- Akkuwarnanzeige
- Überlastanzeige
- automatische Abschaltung aktivierbar
- starker 7,4 V Polymer Li-Ion Akku


Betriebsbedingungen 0 ... +50 °C, <75 % r.F.
Lagerbedingungen -20 ... +60 °C, 0 ... 80 r.F.
Hintergrundbeleuchtung blau
Batterie 7,4 V, Polymer Li-Ion Akku
Akkuwarnanzeige leeres Batteriesymbol wird angezeigt, wenn die Batteriespannung unter das Betriebslevel fällt
automatische Abschaltung nach 30 Minuten Inaktivität, wenn aktiviert
Anzeige außerhalb des Messbereichs "OL" oder "-OL" werden angezeigt

Technische Daten Druckmessung
Bauart Steckverbinder 7/16“ UNF

Messbereich -14 ... +500 psi
-96 ... +4000 kPa
-0,96 ... +34,47 bar
-28,5 ... 1018 inHg
-72 ... +2585 cmHg
Auflösung 0,1 psi / inHg
1 kPa / cmHg
0,01 bar
Messgenauigkeit bei +25 °C, <75 % r.F. -29 … 0 inHg: ±0,2 inHg
-74 … 0 cmHg: ±0,4 cmHg
0 … 200 psi: ±1 psi
0 … 1378 kPa: ±7 kPa
200 … 500 psi : ±0,3 % + 1 psi
1378 … 3447 kPa: ±0,3 % + 7 kPa
Maximale Überlast 800 psi
Einheiten psi, kPa, inHg, amHg, bar

Technische Daten Temperatur T1 / T2
Sensortyp Thermoelement Typ K
Messbereich
 -60 ... +537,0 °C
Auflösung 0,1 °C
Messgenauigkeit -60 ... +93 °C: ±0,5 °C
+93 ... +537,0 °C: ±1 °C

Technische Daten Umgebungstemperatur
Sensortyp NTC
Messbereich 0 ... +50 °C
Auflösung 0,1 °C
Messgenauigkeit ±0,5 °C

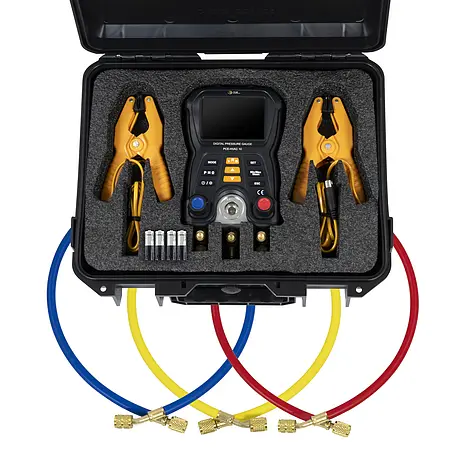

1 x HLK-Messgerät PCE-HVAC 4
1 x 7,4 V Polymer Li-Ion Akku
1 x Netzteil

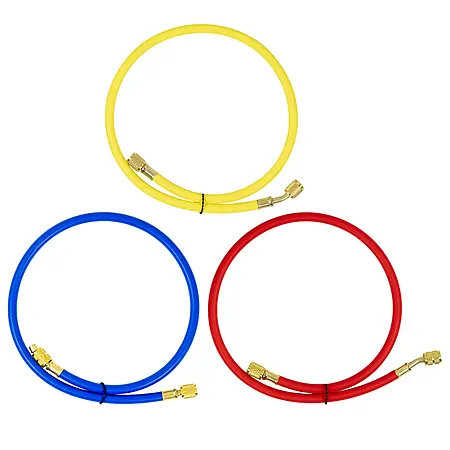

2 x Druckschlauch
2 x Messklemme
2 x Thermoelement Typ K
1 x Transportkoffer
1 x Bedienungsanleitung
