Best.Nr.: PCE-SLS 20

Füllstandssensor PCE-SLS 20

427,90 €

Preis (Netto)

509,20 €

Preis (Brutto)

EAN:

4250348723086

Best.Nr.

PCE-SLS 20

Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart

Messgröße

Messbereich

Gehäuse

Trennmembrane

Ausgang

Dichtung

Elektrischer Anschluss

Grundpreis wird multipliziert mit der Kabellänge nachberechnet.

Genauigkeit

Kabellänge

Kabellänge wird aufpreispflichtig anhand der Länge und dem gewählten Kabeltyp nachberechnet!

»Frage zu diesem Artikel

Lieferzeit: 2 Wochen (Auftragsbezogene Fertigung)

Beschreibung

Edelstahl-Tauchsonde

Hydrostatischer Füllstandssensor mit Keramikmembran bis 200 mH2O messbar/

4 ... 20 mA / 0 ... 10 V Ausgang / ±0,35 % Genauigkeit

Die Edelstahl-Tauchsonde ist für die Messung von Füllstand im Prozess geeignet. Die Tauchsonde eignet sich besonders für die Füllstandsmessung von Abwasser, verschmutzen oder hoher-viskosen Medien. Die Edelstahl-Tauchsonde nutzt eine kapazitive Keramikmesszelle und bestimmt über den Druck die Füllhöhe in Behältern. Auf Grund der hohen Genauigkeit von ±0,35 % vom Messbereich, eignet sich die Edelstahltauchsonde auch für geringe Füllhöhen. So erstreckt sich der Messbereich der Edelstahl-Tauchsonde von 0 ... 0,4 mH2O bis 0 ... 200 mH2O. Was einem Druck von 40 mBar bis 20 Bar entspricht. Die Edelstahl-Tauchsonde gibt den Messwert als analoges Signal, je nach Variante, in 4 ... 20 mA oder 0 ... 10 V aus. Damit kann der Füllstandsensor an fast jedes Prozessauswertegerät angeschlossen werden.

Merkmale

- Nenndrücke bis 200 mH2O

- Genauigkeit 0,35 % vom Messbereich

- 39,5 mm Durchmesser

- geeignet für Trinkwassergewinnung

- Keramiksensor

- für verschmutzte und viskose Medien nutzbar

Spezifikation

Nenndruck	Füllhöhe	Überlast
0,04 Bar	0 ... 0,4 mH2O	2 Bar
0,06 Bar	0 ... 0,6 mH2O	2 Bar
0,1 Bar	0 ... 1 mH2O	4 Bar
0,16 Bar	0 ... 1,6 mH2O	4 Bar
0,25 Bar	0 ... 2,5 mH2O	6 Bar
0,4 Bar	0 ... 4 mH2O	6 Bar
0,6 Bar	0 ... 6 mH2O	8 Bar
1 Bar	0 ... 10 mH2O	8 Bar
1,6 Bar	0 ... 16 mH2O	15 Bar
2,5 Bar	0 ... 25 mH2O	25 Bar
4 Bar	0 ... 40 mH2O	25 Bar
6 Bar	0 ... 60 mH2O	35 Bar
10 Bar	0 ... 100 mH2O	35 Bar
16 Bar	0 ... 160 mH2O	45 Bar
20 Bar	0 ... 200 mH2O	45 Bar


Genauigkeit (wählbar)	≤ ±0,35 % v. Mb. (Standard) ≤ ±0,25 % v. Mb. (Option)
Ausgangssignal (wählbar)	4 ... 20 mA (2-Leiter) 0 ... 10 V (3-Leiter)
Bürde	R_max = [(UB – UB min) / 0,02 A] Ω
Einflusseffekte	Hilfsenergie: 0,05 % FSO / 10 V Bürde: 0,05 % FSO / kΩ
Langzeitstabilität	≤ ± 0,1 % FSO / Jahr bei Referenzbedingungen
Einschaltzeit	700 ms
Mittlere Einstellzeit	≤ 200 ms
Maximale Einstellzeit	380 ms
Messrate	5 Hz
Temperaturfehler	≤ ± 1 % v. Mb. (-20 ... 80 °C)
Kurzschlussfestigkeit	permanent
Verpolschutz	keine Schädigung, aber auch keine Funktion
Blitzschutz	2-Leiter: Integriert 3-Leiter: Ohne
Anschlusskabel (wählbar)	PVC ( -5 ... 70 °C) grau Ø 7,4 mm PUR (-25 ... 70 °C) schwarz Ø 7,4 mm FEP 4 (-25 ... 70 °C) schwarz Ø 7,4 mm TPE-U (-25 ... 125 °C) blau Ø 7,4 mm

Geschirmtes Kabel mit eingearbeitetem Luftschlauch als Referenzbezug zum umgebenden Luftdruck. Freihängende Tauchsonden mit FEP-Kabeln sollten nicht verwendet werden, wenn mit Einwirkungen durch hochaufladende Prozesse zu rechnen ist.

Gehäuse	Edelstahl 1.4404
Dichtungen (wählbar)	FKM EPDM FFKM
Trennmembran (wählbar)	Keramik Al2O3 96 % Keramik Al2O399,9 %
max. Stromaufnahme	21 mA
Medien	Wasser Abwasser Kraftstoffe und Öle
Anwendungsgebiete	Trinkwassergewinnung Klärwerke Wasseraufbereitung Füllstandsüberwachung an offenen Behältern Kraftstofflager Tankbatterien Biogasanlagen
Betriebsbedingungen	-25 ... 125 °C
Laberbedingungen	-40 ... 40 °C
Abmessungen	Ø 39,5 mm x 124 mm
Gewicht	ca. 400 g (ohne Kabel)

Lieferumfang

1 x Edelstahl-Tauchsonde PCE-SLS 20 in gewählter Konfiguration
1 x Bedienungsanleitung

Dokumente / Downloads

Datenblatt

Füllstandssensor

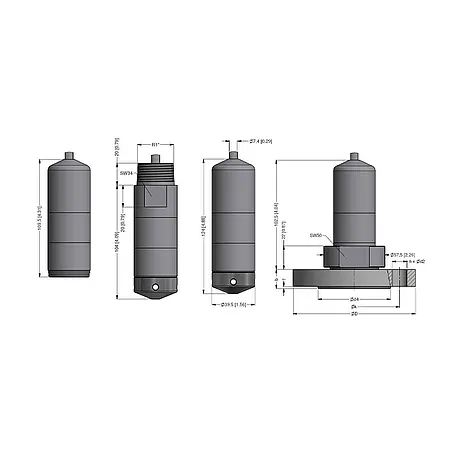

Füllstandssensor Maße
