Best.Nr.: PCE-TDS 200+ ML-ICA

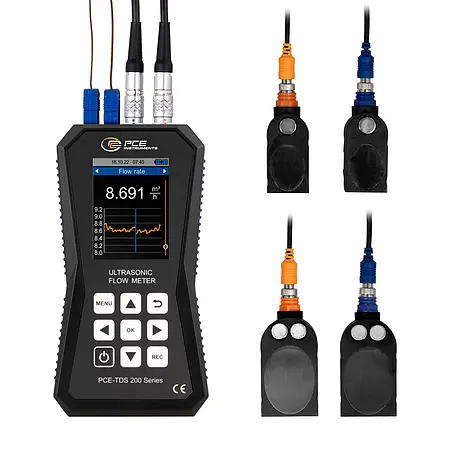

Durchflussmesser PCE-TDS 200+ ML-ICA inkl. ISO-Kalibrierzertifikat

ISO-Kalibrierung
3.955,90 €
4.707,52 €
:
4250348731388
PCE-TDS 200+ ML-ICA
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Ja
Flüssigkeit
Ja
Lieferzeit: 5 - 7 Werktage

Beschreibung

Durchflussmesser mit 32 GB Datenspeicher / Messbereich ±32 m/s /
Reproduzierbarkeit ±0,5 % vom Messwert / verschiedene Messsonden / Alarmgrenzwerte /
2,8 " LC-Display / für alle Medien

Der Durchflussmesser hat einen Messbereich von ±32 m/s. Mit einer Genauigkeit von ±1,5 % v. Mw. bei einem Rohrdurchmesser von DN ≥50, ±3,5 % v. Mw. bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v. Mw. ist der Durchflussmesser ein besonders präzises Messmittel. Für die Installation der Sensoren beim Durchflussmesser, steht eine Installationshilfe zur Verfügung. Bei der Installationshilfe wird grafisch die Signalqualität vom Durchflussmesser angezeigt. Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Durchflussmesser in dem richtigen Abstand zueinander positioniert sind. Um Durchflussmessung mit dem Durchflussmesser durchzuführen, wird nach Eingabe der Rohr- und Medium Spezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt. Bei der Anzeige der Messwerte stehen bei dem Durchflussmesser die verschiedensten Einheiten zur Verfügung. So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob.

Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall Durchflussmesser aufzuzeichnen. Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Durchflussmesser eingestellt werden. Ein Speicherpunkt enthält bei dem Durchflussmesser einmalig alle Messgrößen. Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall Durchflussmesser. Dabei können 10 Millionen Messpunkte auf dem Ultraschall Durchflussmesser gespeichert werden.

Mit der optionalen Software können die aufgezeichneten Messwerte vom Durchflussmesser ausgelesen werden. Für die Analyse können die Messwerte vom Durchflussmesser tabellarisch als auch grafisch angezeigt werden. Für eine Weiterverarbeitung der Messwerte vom Durchflussmesser können diese im .csv Dateiformat exportiert werden. Alternativ kann über die Software ein PDF Report erstellt werden. Für eine vereinfachte Bedienung, kann der Durchflussmesser über die Software eingestellt werden. Eine Liveansicht der Messwerte vom Ultraschall Durchflussmesser ist mit der Software auch möglich.

Um die Wärmemenge mit dem Durchflussmesser zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt. Diese stehen bei dem PCE-TDS 200+ zur Verfügung. Die beiden Thermoelemente vom Durchflussmesser werden am Vor- und Rücklauf eines Rohrsystems angeschlossen. Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann der Durchflussmesser die Wärmemenge bestimmen. Bei Bedarf kann der Durchflussmesser die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen. Somit findet der Durchflussmesser seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage.

Das LC Farbdisplay vom Ultraschall Durchflussmesser hat eine Größe von 2,8“ und ist somit gut ablesbar.

PCE-TDS 200 M SENSOR
Mittleres Sensoren Paar für die Rohrdurchmesser DN 50 … 700 / 57 … 720 mm. Geeignet für die Durchflussmessung an mittelgroßen Rohren. Mit den verbauten Magneten an bei den Sensoren zu dem Ultraschall Durchflussmessgerät können diese an eisenhaltigen Rohren angeheftet werden. Alternativ können die Sensoren mit lösbaren Kabelbindern an das Rohr montiert werden. Die Temperaturbeständigkeit liegt zwischen -30 … 160 °C.

PCE-TDS 200 L SENSOR
Großes Sensor Paar für die Rohrdurchmesser DN 300 ... 6000. Dieses Sensorpaar ist somit für besonders große Rohre geeignet. Befestigt werden können die Sensoren zum Ultraschall Durchflussmessgerät mit lösbaren Kabelbinder. Dank der verbauten Magneten können die Sensoren an Rohren mit einem eisenhaltigen Metall angeheftet werden. Die Sensoren haben einer Abmessung von 91 x 52 x 44 mm.

Merkmale

- Messbereich ±32 m/s
- USB-C Schnittstelle zur Datenübertragung
- optionale Software zur Analyse der Messwerte
- Reproduzierbarkeit ±0,5 % vom Messwert
- Wärmemengenmessung
- Datenspeicher für 10 Millionen Messpunkte
- individuell einstellbare Alarmgrenzwerte

Spezifikation


Durchflussmessung
Messbereich±32 m/s
Auflösung0,001 m/s
GenauigkeitDN ≥50 mm: ±1,5 % v. Mw. für Geschwindigkeiten > 0,3 m/s
 DN <50 mm: ±3,5 % v. Mw. für Geschwindigkeiten > 0,3 m/s
Reproduzierbarkeit±0,5 % vom Messwert

PCE-TDS 200 M SENSORSensorpaar
RohrdurchmesserDN 50 … 700 / 57 … 720 mm
Temperaturbeständigkeit-30 … 160 °C
PCE-TDS 200 L SENSOR
RohrdurchmesserDN 300 ... 6000 mm
Abmessung91 x 52 x 44 mm



MessmethodeZ, V, N, W
Medium- Wasser
 - Meerwasser
- Öl
- Rohöl
 - Methanol
 - Ethanol
 - Diesel
 - Benzin
 - Petroleum
 - Benutzerdefiniert
 (manuelle Eingabe der Schallgeschwindigkeit vom Medium)

Alle Flüssigkeiten mit einer Unreinheit<5 %
Rohrmaterial- Kupfer CU
 - Stahl FE
 - Edelstahl VA
 - Aluminium AL
 - Messing ME
 - Gusseisen CI
 - Eisen FE
 - Nickel NI
 - Titan TI
 - Zink ZI
- Acryl AC
 - Polyethylen PE
 - Polypropylen PP
 - Polyvinylchlorid PVC
 - Nylon NY
 - Benutzerdefiniert
 (manuelle Eingabe der transversalen Schallgeschwindigkeit
 des Rohrmaterials)

Innenauskleidung des Rohrs- Keine Auskleidung
 - Benutzerdefiniert
 - Epoxidharz
 - Gummi
 - Mörtel
 - Polystyrol PS
 - Polyethylen PE
 - Polytetrafluorethylen PTFE
 - Polyurethan PU
 - Polypropylen PP
 - Benutzerdefiniert
 (manuelle Eingabe der longitudinalen Schallgeschwindigkeit
 der Innenauskleidung des Rohres)

MessparameterFlussgeschwindigkeit, Volumenstrom und Volumen
Einheiten (Maße)mm, in
Einheiten (Flussgeschwindigkeit)m/s, ft/s
Einheiten (Volumenstrom)m³, l, gal, igl, mgl, cf, bal, ib, ob
Zeitangabe Sekunden, Minuten, Stunden, Tage
Einheiten (Volumen)m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperaturmessung
MessbereichGenauigkeit
Typ B: 600 ... 1800 °CTyp B: ±(0,5 % + 3 °C)
Typ E: -100 ... +900 °CTyp E: ±(0,4 % + 1 °C)
Typ J: -100 ... 1150 °CTyp J: ±(0,4 % + 1 °C)
Typ K: -100 ... +1370 °CTyp K: ±(0,4 % + 1 °C)
Typ N: -100 ... + 1150 °CTyp N: ±(0,4 % + 1 °C)
Typ R: 0 ... 1700 °CTyp R: ±(0,5 % + 3 °C)
Typ S: 0 ... 1500 °CTyp S: ±(0,5 % + 3 °C)
Typ T: -100 ... +400 °CTyp T: ±(0,4 % + 1 °C)

Auflösung0,1 °C

Anschließbare ThermoelementeB, E ,J ,K ,N ,R ,S ,T
MessparameterFlussgeschwindigkeit, Volumenstrom, Volumen, Temperatur,
 Wärmeleistung und Wärmemenge
Einheiten (Temperatur)°C / °F
Einheiten (Wärmemenge)K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Einheiten (Wärmeleistung)W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
KostenanzeigeEUR, Pfund, USD, Türkische Lira, Zloty, Yen

Weitere Spezifikationen


Anzeige2,8“ LCD
Einheitenmetrisch / imperial
MenüsprachenDeutsch, Englisch, Französisch, Spanisch,
 Italienisch, Niederländisch, Portugiesisch, Dänisch
 Türkisch, Polnisch, Russisch, Chinesisch, Japanisch
Betriebs- und LagerbedingungenTemperatur: -20 … +65 °C
 Luftfeuchtigkeit: 10 … 95 % r. F., nicht kondensierend
Datenlogger32 GB Speicherkapazität / 10 Millionen Messpunkte
SchnittstelleUSB (für Online-Messung, Auslesen des internen
 Speichers und zum Aufladen des Akkus)
SchutzartIP52
SpannungsversorgungIntern: LiPo-Akku (3,7 V, 2500 mAh)
 Extern: USB 5 VDC, 500 mA
Betriebsdauerca. 10 h
Abmessungen165 x 85 x 32 mm
Gewicht255 g


Lieferumfang

1 x Ultraschall Durchflussmesser PCE-TDS 200+ ML-ICA
1 x Durchflusssensoren PCE-TDS 200 M SENSOR (Paar)
1 x Durchflusssensoren PCE-TDS 200 L SENSOR (Paar)
2 x Temperatursensor TF-RA330
2 x 5 m Verbindungskabel
2 x lösbarer Kabelbinder
1 x Netzteil
1 x USB-C Kabel
1 x Ultraschall-Kontaktgel
1 x PCE-Maßband
1 x Kunststoffkoffer
1 x Bedienungsanleitung
1 x ISO-Kalibrierzertifikat
