Best.Nr.: PPC-CAN-SFM

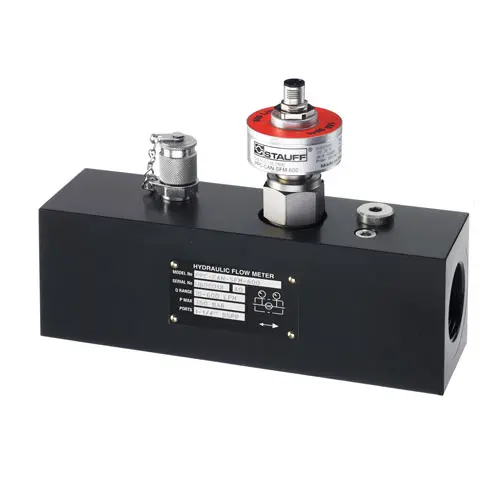

PPC-CAN-SFM Durchflusssensor

1.162,44 €
1.383,30 €
PPC-CAN-SFM
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
–
–
–
–
Lieferzeit: 1 - 2 Werktage

Beschreibung

Durchflusssensor für CAN Modelle PPC-04 / verschiedene Messbereiche / Drucksensor anschließbar / Temperatursensor anschließbar
Die CAN-Durchflussmessturbine wurde speziell für die PPC-04 CAN-Messgeräte entwickelt. Sie muss fest in der Rohrleitung installiert werden und wird vom Ölfluss in Rotation versetzt. Die erzeugten Frequenzen werden durch eine digitale Elektronik (einen Signalwandler) verarbeitet. So können auch Interferenzen durch Strömungseffekte kompensiert werden. Der Signalwandler ist direkt in die CAN-Durchflussmessturbine integriert. Das sorgt für einen noch einfacheren Betrieb und ermöglicht eine permanente Ankopplung der Turbinen- und Signalwandlerkomponenten. Die CAN-Durchflussmessturbine besitzt außerdem eine verbesserte Ansprech-/Reaktionszeit (von früher 400 ms auf 50 ms) und erhöht somit die Messgenauigkeit.Die CAN-Durchflussmessturbine ist in fünf Versionen für unterschiedliche Strömungsgeschwindigkeiten erhältlich. Über die integrierte Messkupplung kann ein CAN-Drucksensor PPC-CAN-P mit der CAN-Durchflussmessturbine parallel verwendet werden.
Zusätzlich kann über den Anschluss des CAN-Temperatursensors PPC-CAN-T auch die Öltemperatur gemessen werden. Die CAN-Durchflussmessturbine kann Strömungen grundsätzlich in beide Richtungen messen. Die angegebenen technischen Daten und die Kalibrierung (optional verfügbar) gelten nur, wenn die CAN-Durchflussmessturbine in der empfohlenen Durchflussrichtung durchströmt wird. Auf dem Typenschild des PPC-CAN-SFM befindet sich ein Pfeil mit zwei Spitzen. Die dickere Pfeilspitze zeigt die empfohlene Durchflussrichtung an.

Hinweis: Für den Anschluss der CAN-Durchflussmessturbine an ein CAN-Messgerät wird ein CAN-Verbindungskabel und ein CAN-Abschlusswiderstand pro Bus benötigt.


Merkmale

- 5-Pin M12-Anschluss
- robustes Aluminiumgehäuse
- 50 ms Ansprechzeit
- FPM Dichtung

Spezifikation

Technische Spezifikation Durchflusssensor
SensortypMessbereichMax. DurchflussBetriebsdruckÜberlastdruck Genauigkeit bei 21 CSt Max. Druckabfall
bei FS		 Anschlussgewinde
SFM-0151 ... 15 l/min
0,27 ... 3,90 US GPM		16,5 l/min
4,4 US GPM		350 Bar
5076 PSI		420 Bar
6091 PSI		± 1% v. Mb.1,5 Bar
21,8 PSI		G 1/2
SFM-0603 ... 60 l/min
0,79 ... 15,90 US GPM		66 l/min
17,4 US GPM		350 Bar
5076 PSI		420 Bar
6091 PSI		± 1 % v. Mw.1,5 Bar
21,8 PSI		G 3/4
SFM-1505 ... 150 l/min
1,32 ... 39,6 US GPM		165 l/min
43,6 US GPM		350 Bar
5076 PSI		420 Bar
6091 PSI		± 1 % v. Mw.1,5 Bar
21,8 PSI		G 3/4
SFM-3008 ... 300 l/min
2,11 ... 79 US GPM		330 l/min
87,2 US GPM		350 Bar
5076 PSI		420 Bar
6091 PSI		± 1 % v. Mw.4 Bar
58 PSI		G 1
SFM-60015 ... 600 l/min
3,96 ... 158 US GPM		660 l/min
174,4 US GPM		290 Bar
4206 PSI		348 Bar
5047 PSI		± 1 % v. Mw.5 Bar
72.5 PSI		G 1 1/4
Allgemeine technische Daten
Mediumstemperatur-20 ... 90 °C
Umgebungstemperatur-10 ... 50 °C
Lagertemperatur-20 ... 80 °C
Zulässige Partikelgröße< 10 Micron für SFM-15
< 25 Micron für alle anderen Sensoren
Viskositätsbereich10 ... 100 cST
Ansprechzeit50 ms

Lieferumfang

Lieferumfang
1 x Durchflusssensor PPC-CAN-SFM
