Hinweis: Zum Anschluss des Sensors an ein aktuelles Messgerät wird ein Kabel PPC-04/12-CAB3 (3 m / 9.84 ft) benötigt. Optional ist auch ein Verlängerungskabel PPC-04/12-CAB5-EXT (5 m / 16.40 ft) erhältlich.
| Technische Spezifikation Druckmessung | ||||||
| Sensortyp | Messbereich | Messart | Überlastdruck | Berstdruck | Genauigkeit (± % FS) typ. | Genauigkeit (± % FS) max. |
| 015 /2 | -1 ... 15 Bar -14,5 ... 217 psi | Relativdruck | 30 Bar 435 psi | 150 Bar 2175 psi | 0,25 | 0,5 |
| 060 /2 | 0 ... 60 Bar 0 ... 870 psi | Absolutdruck | 120 Bar 1740 psi | 500 Bar 7251 psi | 0,25 | 0,5 |
| 150 /2 | 0 ... 150 Bar 0 ... 2175 psi | Absolutdruck | 300 Bar 4351 psi | 900 Bar 17404 psi | 0,25 | 0,5 |
| 400 /2 | 0 ... 400 Bar 0 ... 5801 psi | Absolutdruck | 800 Bar 11603 psi | 1200 Bar 17404 psi | 0,25 | 0,5 |
| 600 /2 | 0 ... 600 Bar 0 ... 8702 psi | Absolutdruck | 1200 Bar 17404 psi | 1800 Bar 26106 psi | 0,25 | 0,5 |
| 601 /2 | 0 ... 600 Bar 0 ... 8702 psi | Absolutdruck | 1200 Bar 17404 psi | 2500 Bar 36259 psi | 0,25 | 0,5 |
| Technische Spezifikationen Temperaturmessung | ||||||
| Messbereich | -25 ... 105 °C | |||||
| Genauigkeit | ± 1,5 % FS | |||||
| Allgemeine technische Daten | ||||||
| Mediumstemperatur | -25 ... 105 °C | |||||
| Umgebungstemperatur | -25 ... 85 °C | |||||
| Lagertemperatur | -25 ... 85 °C | |||||
| Eingangsspannung | 7 ... 12 V DC | |||||
| Ausgangssignal | 0 ... 3 V DC | |||||
| Ansprechzeit | 1 ms | |||||
| Langzeitstabilität | < 0,2 % FS | |||||
| Vibrationsbelastung | gemäß IEC 60068-2-6 (20 g) | |||||
| Schockbelastung | gemäß IEC 60068-2-27 (50 g) | |||||
Die Durchflussmessturbine PPC-04/12-SFM ist für den festen Rohrleitungseinbau vorgesehen. Die interne Axialturbine wird durch den Ölstrom in Drehung versetzt. Die erzeugten Frequenzen werden durch eine digitale Elektronik (Signalwandler) aufbereitet.
- 5-Pin-Anschluss
- robustes Aluminiumgehäuse
- 50 ms Ansprechzeit
- FPM Dichtung
5 m Verlängerungskabel für PPC-04/12 Sensoren. Das Verlängerungkabel wird verwendet um das Standardanschlusskabel der analogen Sensoren um 5 m zu verlängern.
3 m Sensoranschlusskabel für PPC-04/12 Sensoren. Das Sensoranschlusskabel wird benötigt um die analogen Sensoren an das PPC 04/12 an zu schließen.

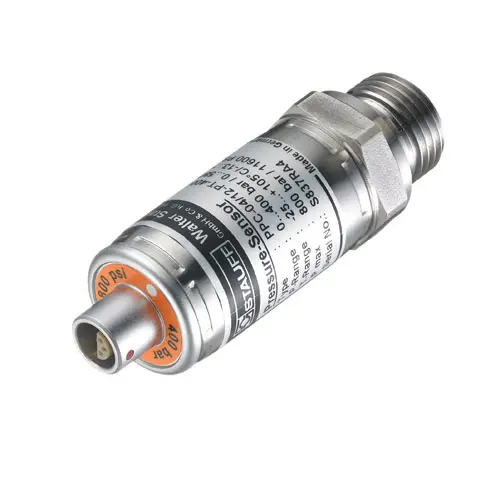

Die Drucksensoren PPC-04/12-P sind durch ihren 5-Pin Anschluss mit allen analogen Messgeräten der PPC-Baureihe einsetzbar. Durch ihre robuste Edelstahlausführung, den schnellen Ansprechzeiten (< 1 ms) und der großen Genauigkeit (± 0,25 % FS* typ.) mit automatischer Sensorerkennung sind die Drucksensoren für den PPC eine sichere und flexible Lösung.
- geeignet für Gase und Flüssigkeiten
(bei aggressiven Medien nur nach Rücksprache)
- 5-Pin-Anschluss
- robustes Edelstahlgehäuse (1.4301)
- Dichtung FPM (Viton®)
- Druckanschluss G1/4 (ohne Adapter)
