Waagendisplay für Dehnungsmessstreifen mit mV/V / modulare Ausgangkarten / 6 Digit LED Anzeige / 230 V bzw. 24 V Spannungsversorgung

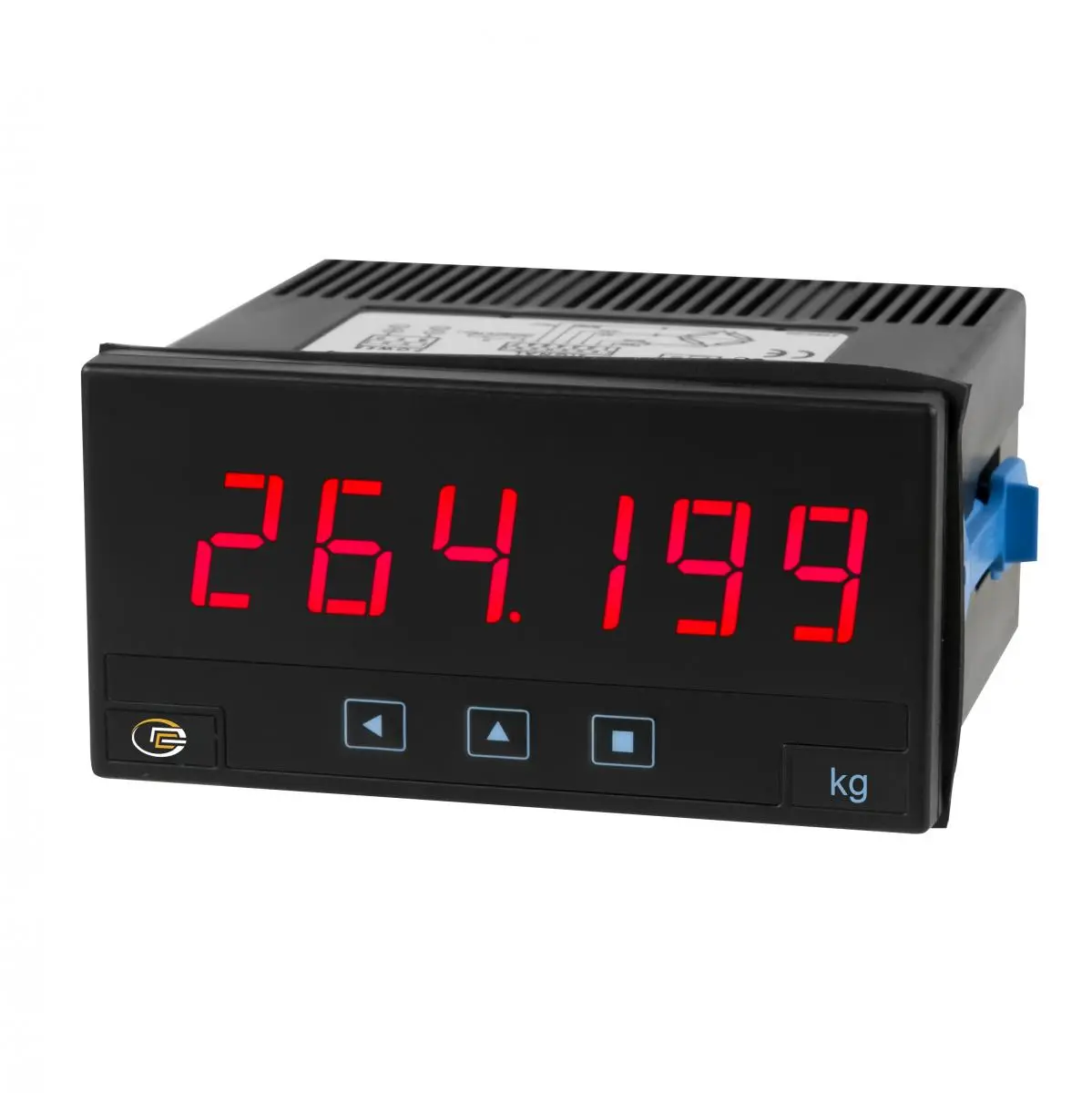

Das Waagendisplay wird verwendet um die Kraft und das Gewicht, welche von Kraftsensoren und Wiegezellen mit Dehnungsmessstreifen ermittelt wird, anzuzeigen. Dabei spielt das Ausgangssignal der Messzelle keine Rolle, da das Waagendisplay es ermöglicht das richtige Gewicht anhand der eingestellten Empfindlichkeit in mV/V darzustellen. Das Waagendisplay stellt die Messwerte auf einem 6-stelligen LED Display dar. Der Messbereich könnte so theoretisch zwischen -199999 ... 999999 liegen. Je nach gewünschter und eingestellter Skalierung kann ein entsprechender Einheitenaufkleber an dem Waagendisplay aufgebracht werden.
Das Waagendisplay kann direkt die angeschlossene Messzelle mit Dehnungsmessstreifen mit Spannung versorgen. Die Versorgungsspannung ist zwischen 5 V und 10 V wählbar. Je nach gewählter Spannung können bis zu 8 bzw. 4 Kraft- bzw. Wiegezellen an das Waagendisplay angeschlossen werden. Als Besonderheit zeichnet diese Digitalanzeige für mV/V das modulare Ausgangskonzept aus. Es stehen hier verschiedene, wechselbare Ausgangskarten je nach Anwendungsfall zur Verfügung.
Signaleingangsbereich |
Genauigkeit bei 25 °C |
Empfindlichkeit in |
Empfindlichkeit in |
0 ... 100 mV DC |
± 0,05 % v. Mb |
20 mV/V |
10 mV/V |
0 ... 30 mV DC |
± 0,05 % v. Mb |
6 mV/V |
3 mV/V |
0 ... 20 mV DC |
± 0,05 % v. Mb |
4 mV/V |
2 mV/V |
0 ... 15 mV DC |
± 0,05 % v. Mb |
3 mV/V |
1,5 mV/V |
0 ... 10 mV DC |
± 0,05 % v. Mb. |
2 mV/V |
1 mV/V |
0 ... 5 mV DC |
± 0,05 % v. Mb. |
1 mV/V |
0,5 mV/V |
Maximale Eingangsspannung |
30 V in allen Messbereichen |
||

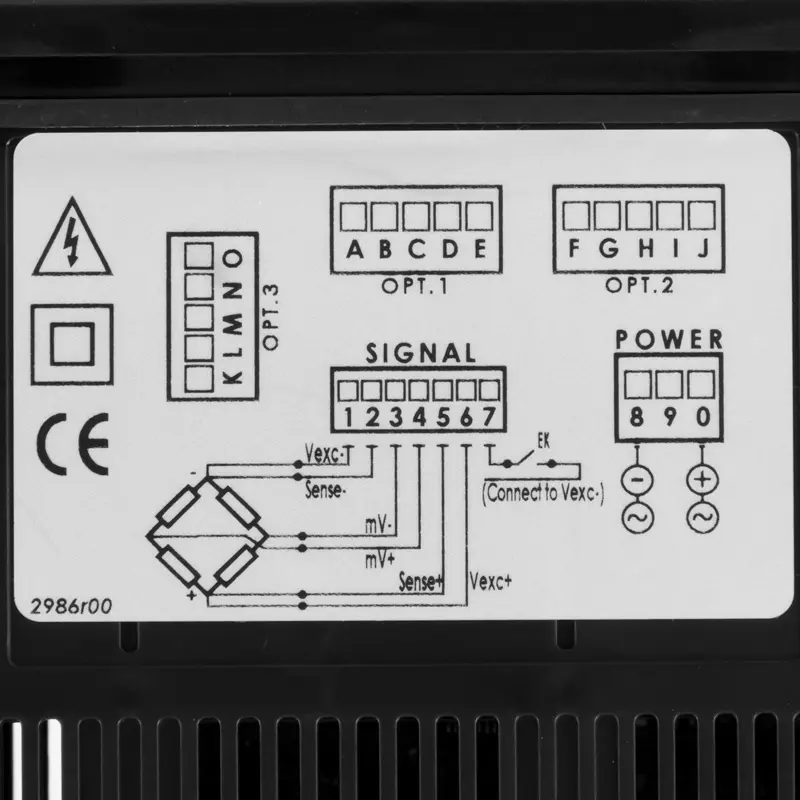

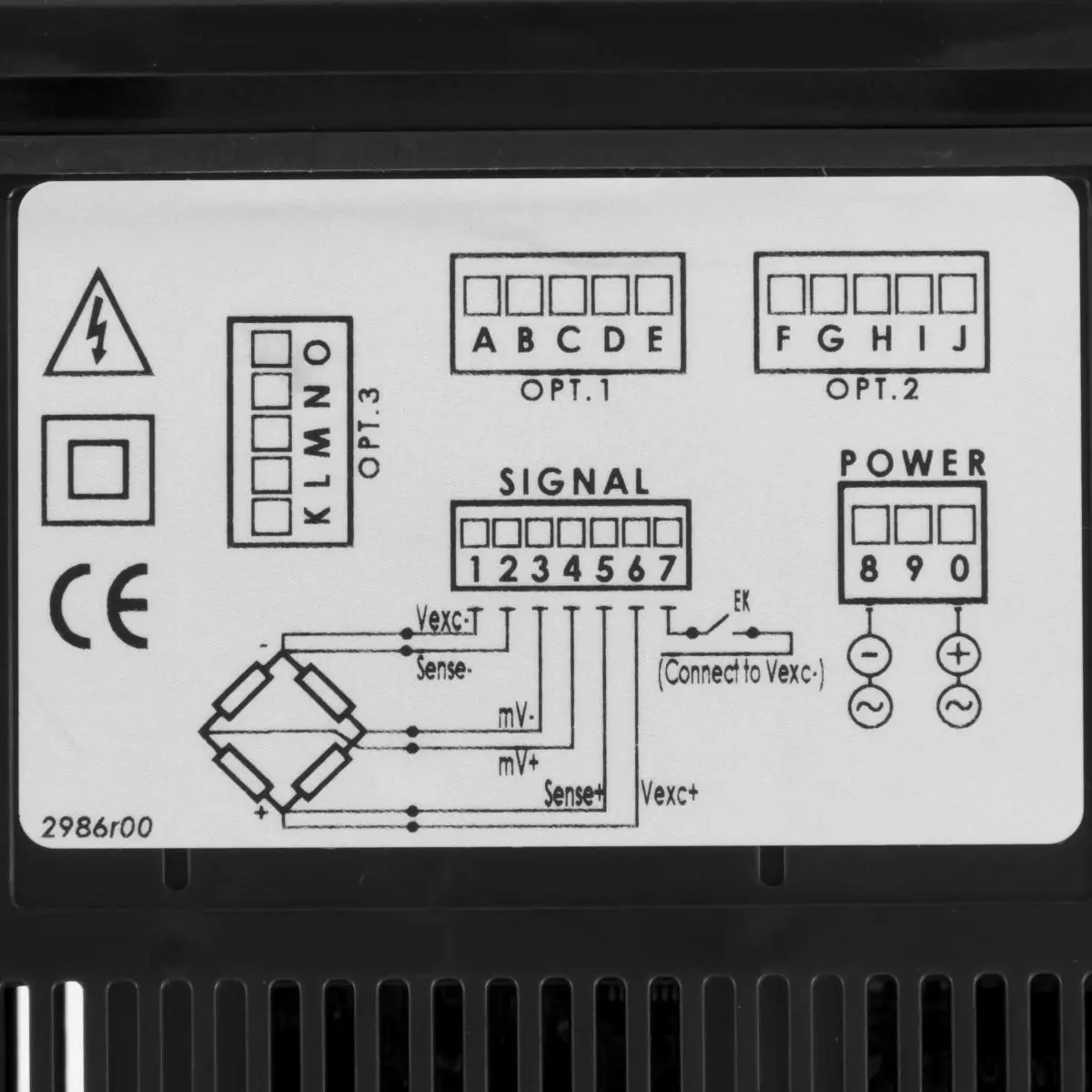

Versorgungsspannung Messzellen |
5 V oder 10 V |
||
Maximaler Strom |
140 mA |
||
Maximale Anzahl der Messzellen |
5 V Versorgung: 1 ... 8 Messzellen |
||
Anzeige |
6-stellige 7-Segment LED-Anzeige |
||

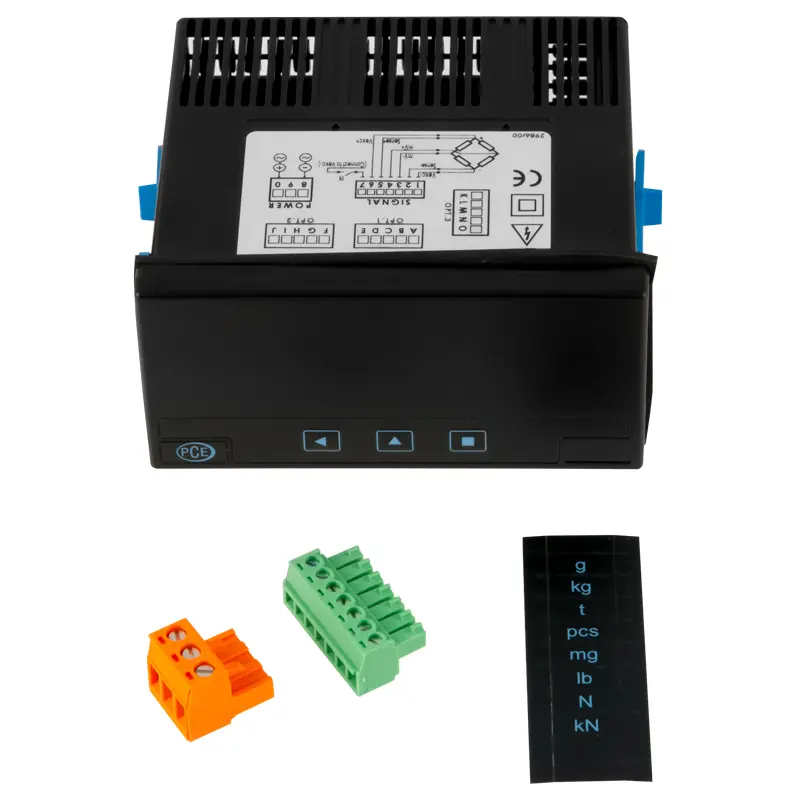

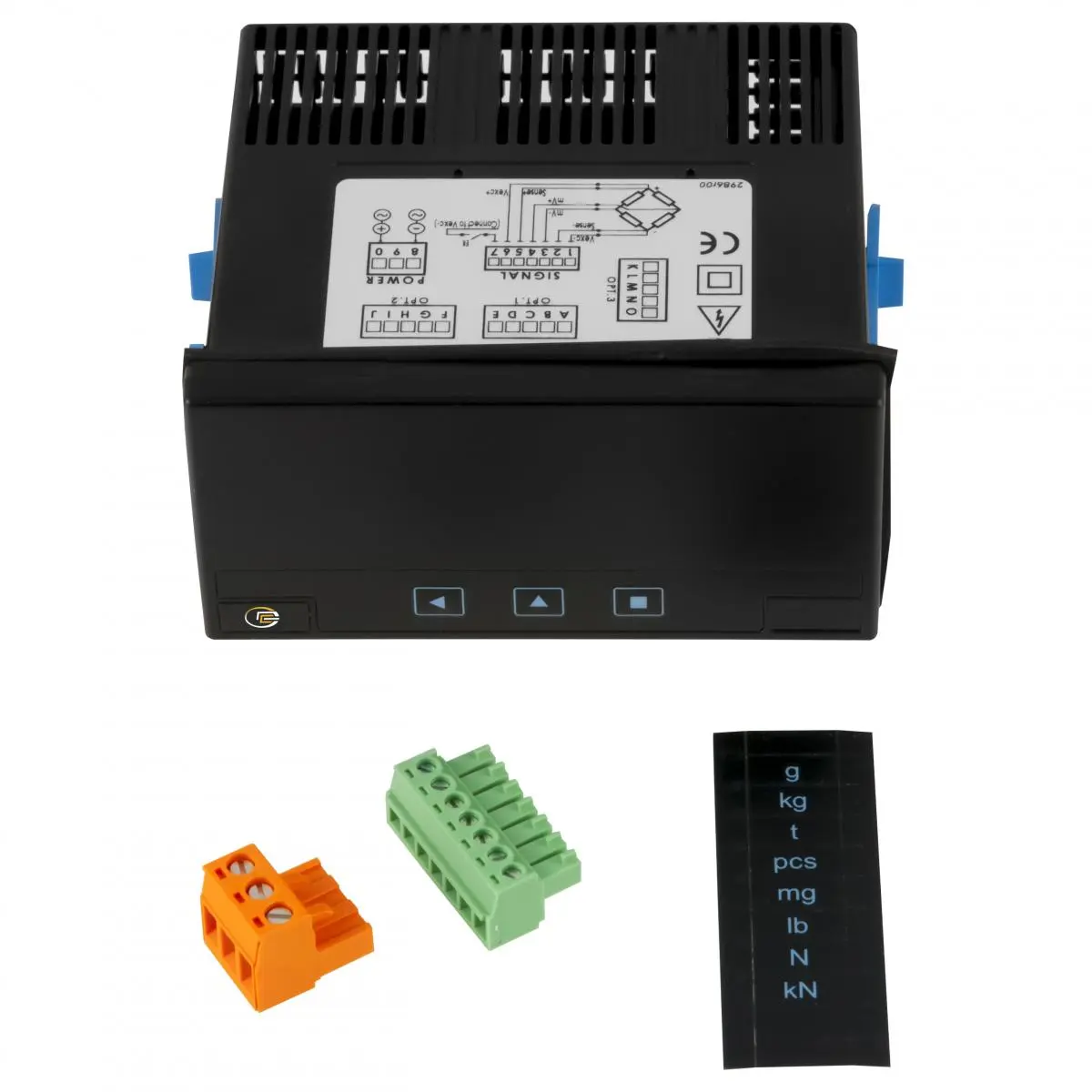

Einheiten (durch Anwender einsetzbar) |
g, kg, t, pcs, mg, lb, N, kN |
||
Farbe |
Rot |
||
Ziffernhöhe |
14 mm |
||
Anzeigebereich |
-199999 ... 999999 |
||
Dezimalpunkt |
Einstellbar nach jeder dargestellten Ziffer |
||
Unter- und Überreichsanzeige |
Blinken der Anzeige |
||
Messrate (einstellbar) / Ansprechzeit |
16 Hz / 63 ms |
||
Aktualisierungsrate Anzeige |
16 Hz |
||

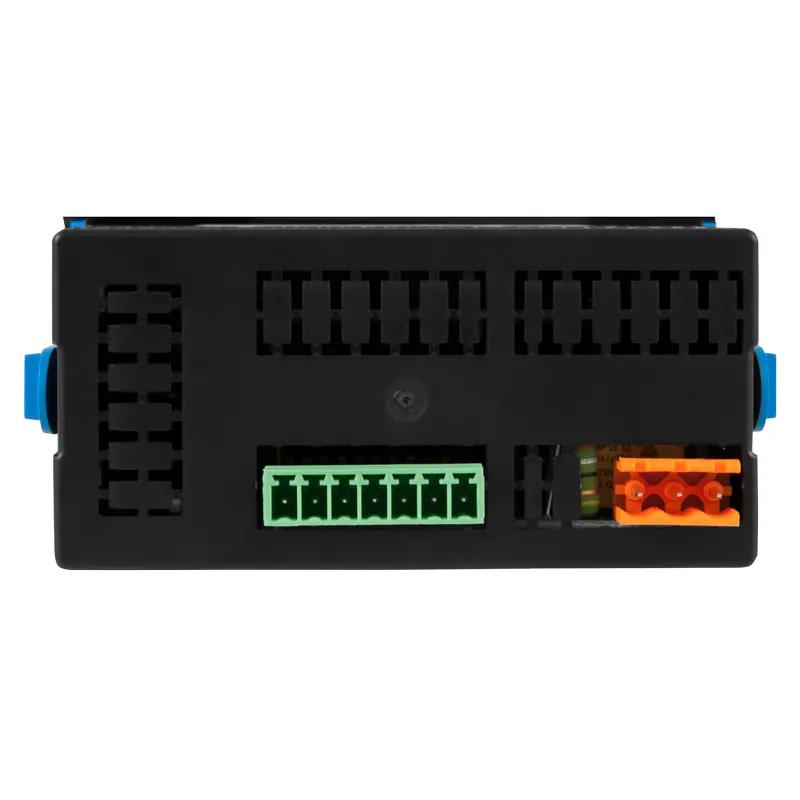

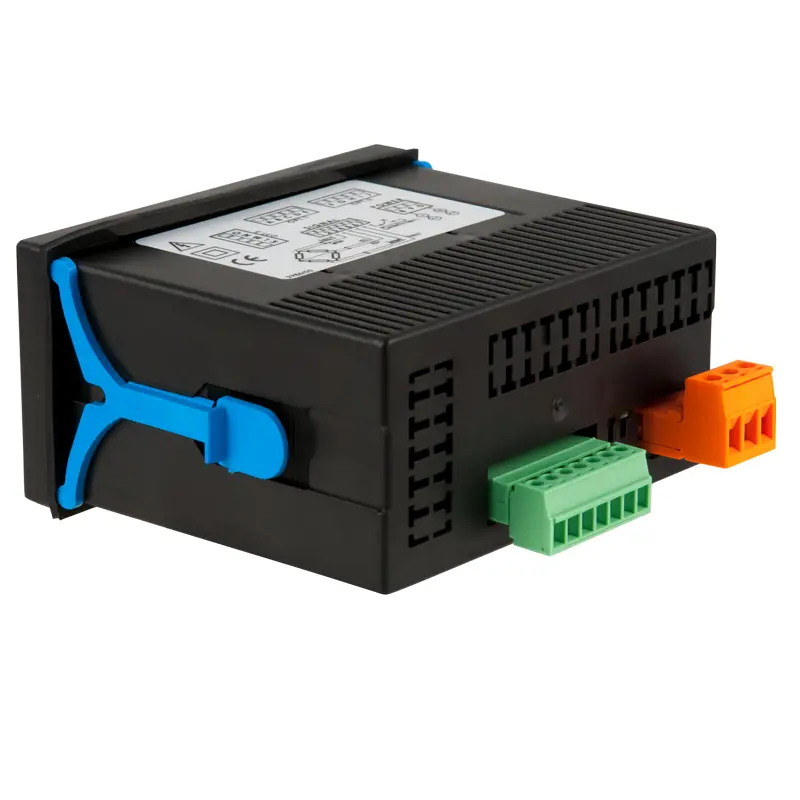

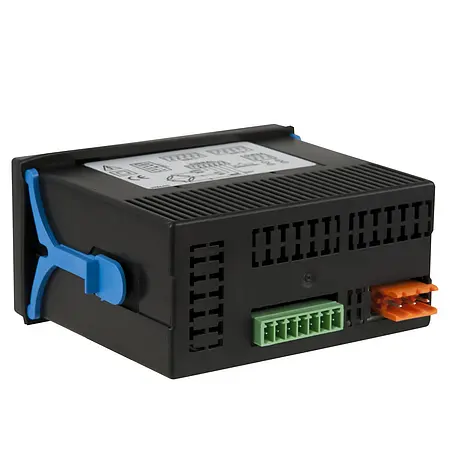

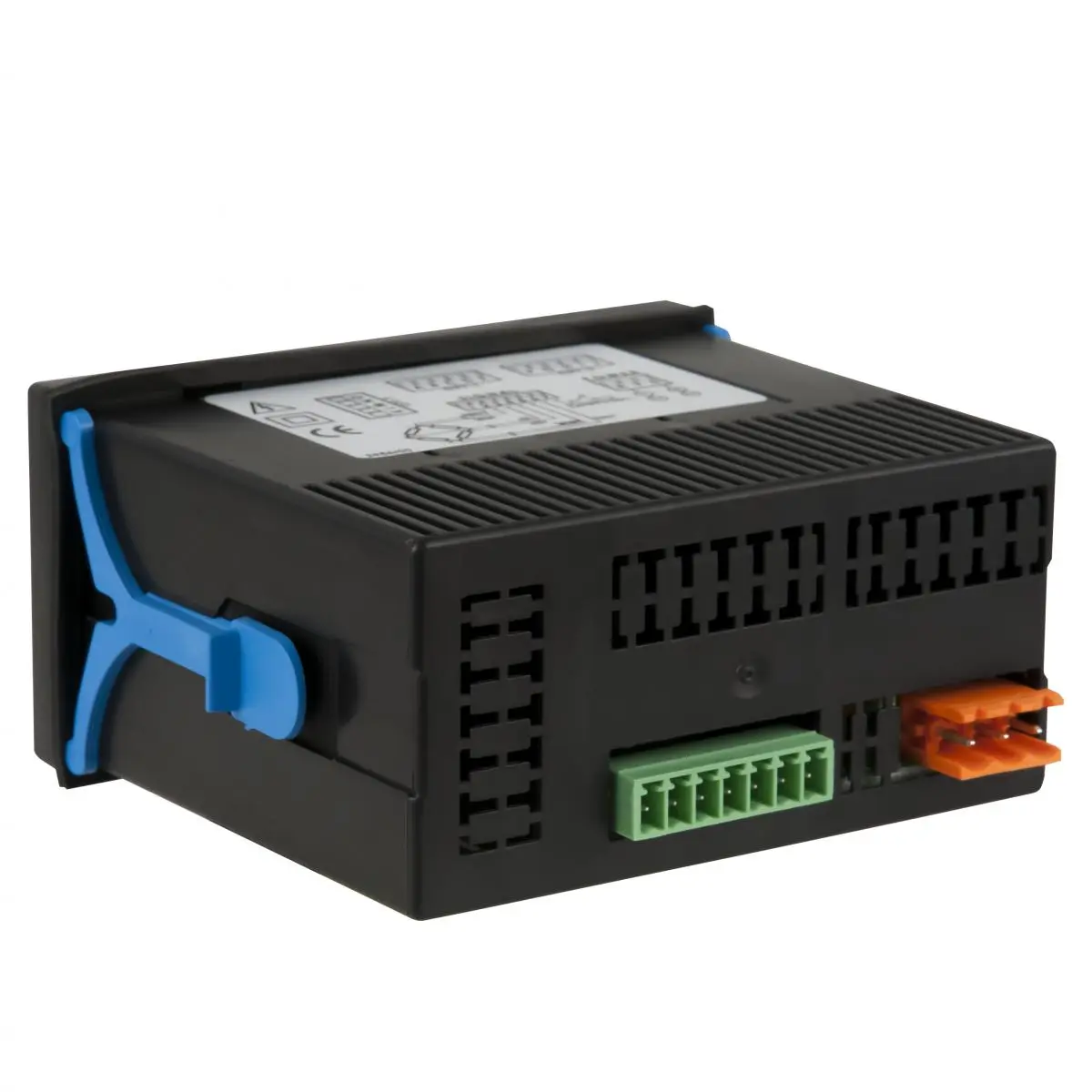

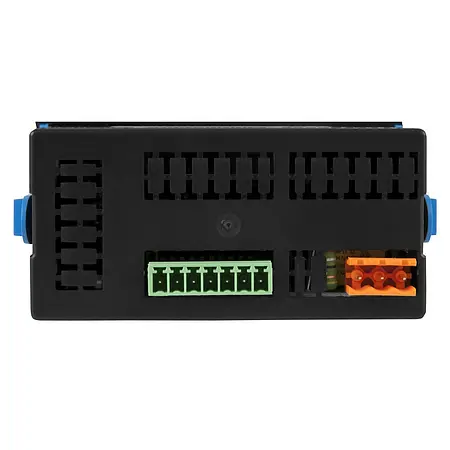

Elektrische Anschlüsse |
Schraubverbindungen |
||
Spannungsversorgung |
11 ... 60 V DC / 24/48 V AC |
||
Leistungsaufnahme |
max. 1 W ohne Ausgangskarten |
||
Schutzgrad |
Front: IP65 |
||
Montage |
Schalttafelausschnitt |
||
Größe Schalttafelausschnitt |
92 x 44 mm |
||
Abmessungen |
96 x 48 x 91 mm |
||
Gewicht |
ca. 150 g |
||
Betriebstemperatur | 0 ... 50 °C |
||
Lagertemperatur |
-20 ... 70 °C |
||
Aufheizzeit |
ca. 15 Minuten |
||
Das Analogausgangsmodul ermöglicht es, dass mit der Digitalanzeige die dargestellten Messwerte als 4 … 20 mA oder 0 … 10 V Signal an einen Prozessschreiber oder SPS weitergegeben werden.
stellt wahlweise einen 4 … 20 mA oder 0 … 10 V Ausgang zur Verfügung
Modbus RTU Modul zum einstecken in die Einbauanzeige PCE-DPD Serie. Das Modbus RTU Modul ermöglicht es die Anzeige als Slave in ein Modbusnetzwerk einzubinden.
ermöglicht die Modbuskommunikation
Relaismodul zum einstecken in die Einbauanzeige PCE-DPD Serie. Das Relaismodul verfügt über ein Wechselserelais.
Mit Hilfe vom RS232 Modul für die PCE-DPD Digitalanzeigen können die Messwerte per ASCII Format an einen PC übertragen werden.
RS232-Modul mit ASCII Protokoll
Mit Hilfe vom RS485 Modul für die PCE-DPD Digitalanzeigen können die Messwerte per ASCII Format an einen PC übertragen werden.
RS485 -Modul mit ASCII Protokoll
SSR-Modulzum einstecken in die Einbauanzeige PCE-DPD Serie. Das SSR-Modulverfügt über ein Wechselserelais.
Transistormodul zum einstecken in die Einbauanzeige PCE-DPD Serie. Das Transistormodul verfügt über einen Schalttransistor.
Gehäuse PCE-TGH450 für Anzeigen, Regler oder Bildschirmschreiber mit Schalttafelausschnitt 45,0 x 92,0 mm. Für den Laboreinsatz.
Gehäuseart: Tischgehäuse mit Aufstellfüßen
Gehäuse-Material: ABS
Frontplatten-Material: Aluminium
Ausschnitt: 45 x 92 mm
Der flache Miniatur – Kraftsensor hat eine Bauhöhe von nur 4 mm. Mit dem Durchmesser von Ø 12 mm ist dieser Miniatur – Kraftsensor sehr kompakt. Dabei erreicht dieser Kraftsensor eine Messunsicherheit von nur 0,5 %.
