| Signaleingangsbereich | 0 ... 20 mV |
| minimale Empfindlichkeit | 0,1 µV/Digit |
| Versorgungsspannung der Messzelle | 5 V / 100 mA |
| Anzahl der Messzellen |
1 ... 8x 350 Ohm Messzelle(n) |
| Anzeige | 3,5 " LCD |
| Einheiten | g, mN, mlb, Pa, kg, N, lb, kPa, t, kN, klb, MPa |
| Messrate |
6, 12, 25, 50, 100, 200, 400, 800, 1600 Hz |

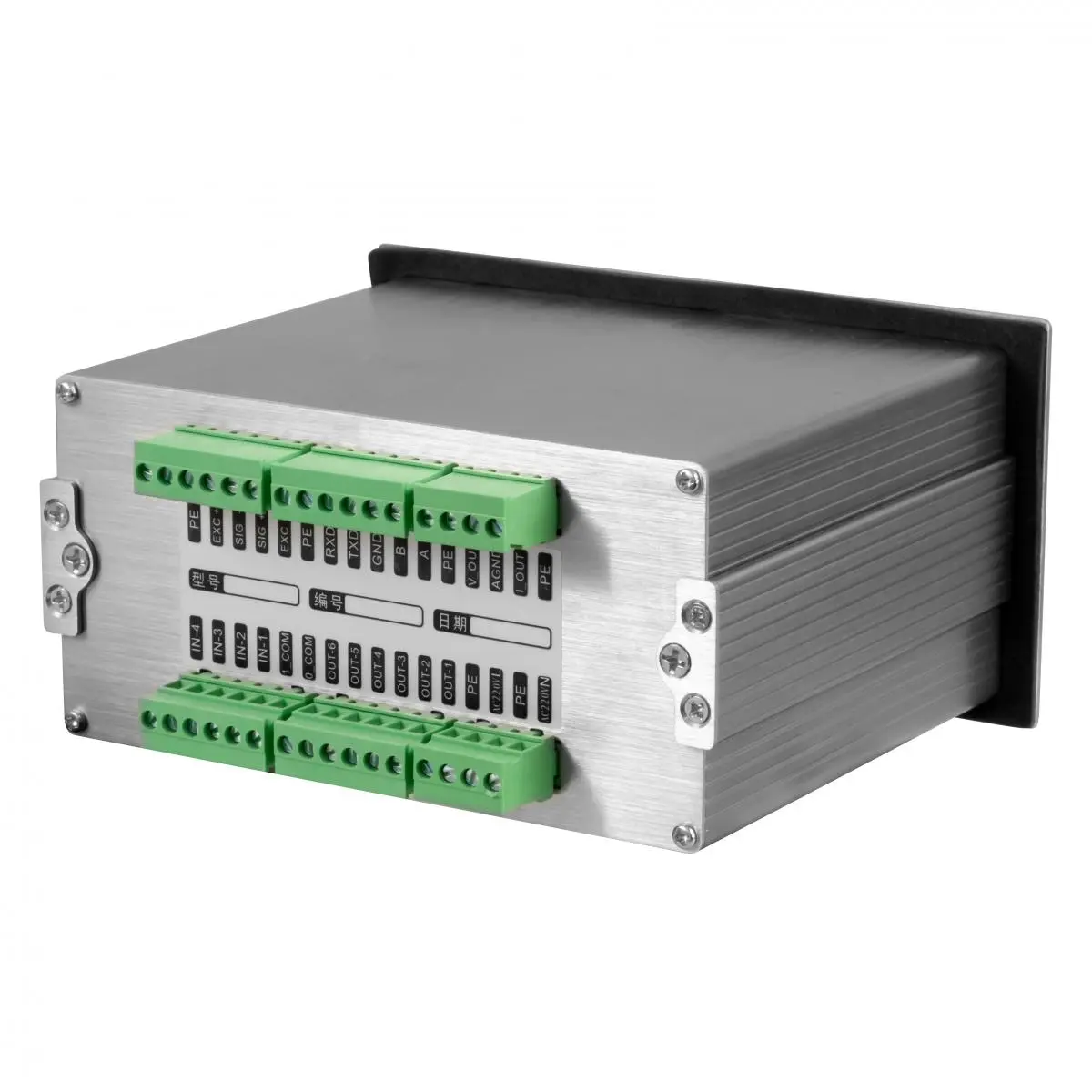

| Elektrische Anschlüsse | Schraubverbindungen |
| 1 ... 2,5 mm² | |
| Spannungsversorgung | 220 V AC / 50 Hz |
| Leistungsaufnahme | < 10 W |
| Schutzgrad | Front: IP65 |
| Montage | Schalttafelausschnitt |
| Größe Schalttafelausschnitt | 152 x 76 mm |
| Abmessungen | 166 x 88 x 146 mm |
| Gewicht | ca. 1150 g |
| Betriebsbedingungen | -10 ... 40 °C / max 85 % r.F. |
| Lagerbedingungen | -20 ... 50 °C / max. 85 % r.F. |
Der Miniatur – Kraftaufnehmer ist besonders aufgrund seiner kompakten Abmessungen in vielen Einsatzbereichen zu finden. Mit einer geringen Krafteinleitungsfläche ermöglicht der Miniatur – Kraftaufnehmer die Kraftmessung an kleinen Kontaktflächen.
- Nennlast / kraft F.S.: 10-50 kg / 100-500N
- Grenzlast / kraft: 150 %
- Bruchlast / kraft: 200 %
- Nennkennwert: 1,0 – 1,5 mV/V
- Kraftaufnehmer Nennlast auswählbar!
Der Miniatur – Kraftaufnehmer ist dank seiner kleinen Abmessungen an schwer zugänglichen Messstellen gerne anzuwenden. Besonders die Bauhöhe ist bei diesem Kraftsensor etwas Besonderes. Mit dem Durchmesser von nur Ø 10 mm ist dieser Kraftaufnehmer kleiner im Durchmesser als eine 1 Cent Münze.
- Nennlast / kraft F.S.: 5-100 kg / 50-1000N
- Grenzlast / kraft: 120 %
- Bruchlast / kraft: 150 %
- Nennkennwert: 1,0 – 1,5 mV/V
- Kraftaufnehmer Nennlast auswählbar!
Der flache Miniatur – Kraftaufnehmer hat eine Bauhöhe von nur 4 mm. Mit dem Durchmesser von Ø 12 mm ist dieser Miniatur – Kraftaufnehmer sehr kompakt. Dabei erreicht dieser Kraftaufnehmer eine Messunsicherheit von nur 0,5 %.
- Nennlast / kraft F.S.: 5-50 kg / 50-500N
- Grenzlast / kraft: 120 %
- Bruchlast / kraft: 150 %
- Nennkennwert: 1,0 – 1,5 mV/V
- Kraftaufnehmer Nennlast auswählbar!
Ein Kraftmesszelle aus nicht rostenden Stahl mit einer Messunsicherheit von nur 0,5 %. Mit den Abmessungen von Ø 13 mm und einer Bauhöhe von 7 mm ist der Kraftmesszelle sehr vielseitig einsetzbar.
- Nennlast / kraft F.S.: 5-100 kg / 50-1000N
- Grenzlast / kraft: 120 %
- Bruchlast / kraft: 150 %
- Nennkennwert: 1,0 – 1,5 mV/V
- Kraftmesszelle Nennlast auswählbar!
Das ist eine Druckmessdose als Kraftaufnehmer mit einem hohen Messbereich bei geringen Abmessungen. Die Abmessungen vom Kraftaufnehmer sind in der Höhe nur 9 mm und im Durchmesser 19 mm.
- Nennlast / kraft F.S.: 5-500 kg / 50-5000N
- Grenzlast / kraft: 120 %
- Bruchlast / kraft: 150 %
- Nennkennwert: 1,0 – 1,5 mV/V
- Kraftaufnehmer Nennlast auswählbar!
Der flache Miniatur – Kraftmesstechnik Kraftsensor hat eine Bauhöhe von nur 4 mm. Mit dem Durchmesser von Ø 12 mm ist dieser Miniatur – Kraftsensor sehr kompakt. Dabei erreicht dieser Kraftmesstechnik Kraftsensor eine Messunsicherheit von nur 0,5 %.
- Nennlast / kraft F.S.: 5-2000 kg / 50-20 kN
- Grenzlast / kraft: 120 %
- Bruchlast / kraft: 150 %
- Nennkennwert: 1,0 – 1,5 mV/V
- Kraftsensor Nennlast auswählbar!
