Best.Nr.: PCE-VTS 50-PFG 500-KIT

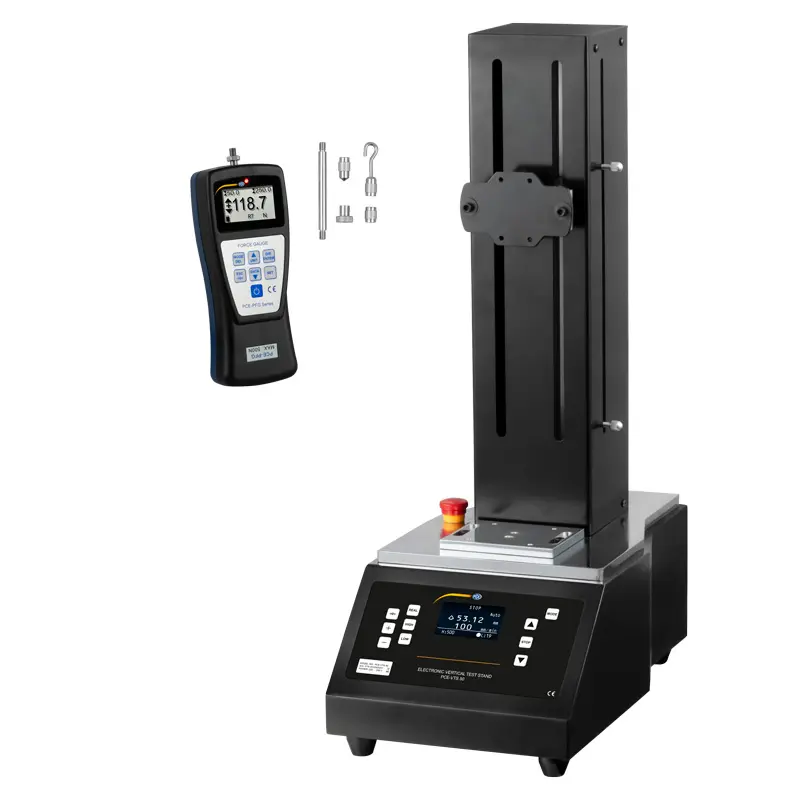

Kraftmesstechnik / Kraftmessgerät PCE-VTS 50-PFG 500-KIT inkl. Teststand

»Frage zu diesem Artikel

Lieferzeit: 1 - 2 Werktage

Beschreibung

Kraftmesstechnik / Kraftmessgerät

mit interner S Kraftmesszelle, Grafikdisplay, Speicher und USB-B Schnittstelle

Das Kraftmessgerät ist ein handliches, digitales Messgerät zur Messung von Zug- und Druckkräften. Dabei bietet das Kraftmessgerät eine Abtastrate von 500 Hz und unterschiedliche Messmöglichkeiten wie eine Echtzeitmessung (RT), eine Höchstwertmessung (PEAK), eine konfigurierbare Durchschnittwerterfassung (Average) sowie eine automatische Messwertspeicherung von bis zu 100 Messungen.

Die Messdaten sowie eine Statistikauswertung der im Kraftmessgerät gespeicherten Daten (MIN / MAX / Durchschnitt), werden im Grafikdisplay dargestellt und können über die USB Schnittstelle an einen PC übertragen werden. Zusätzlich bietet das Kraftmessgerät eine Grenzwertfunktion MIN / MAX, welche eine mehrfarbige LED (gelb/grün/rot) und Schaltkontakte schalten kann.

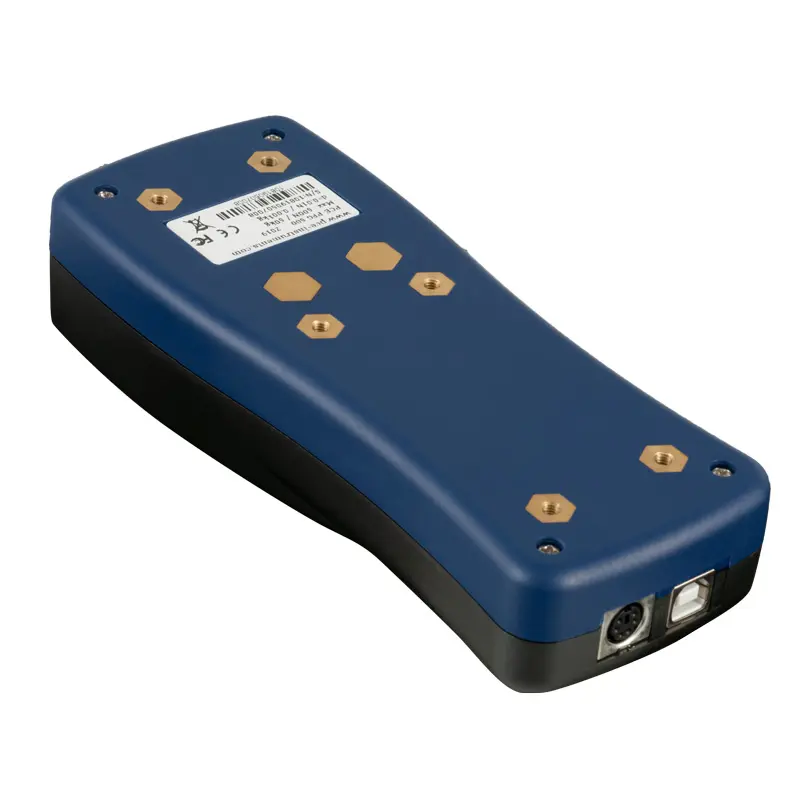

Das Grafikdisplay ist drehbar und das Kraftmessgerät kann mit den auf der Rückseite befindlichen M4 Gewindebohrungen an einem Teststand sicher befestigt werden. Die Krafteinleitung erfolgt in die intern installierte Kraftmesszelle über eine M6 Gewindestange. Dazu befinden sich im Lieferumfang des Kraftmessgerätes verschiedene Aufnahmestücke. Das Kraftmessgerät kann mit einer Akkuladung bis zu 36 Stunden im Dauerbetrieb (ohne Hintergrundbeleuchtung) betrieben werden und ist als mobiles Kraftmessgerät ein zuverlässiger Partner.

Merkmale

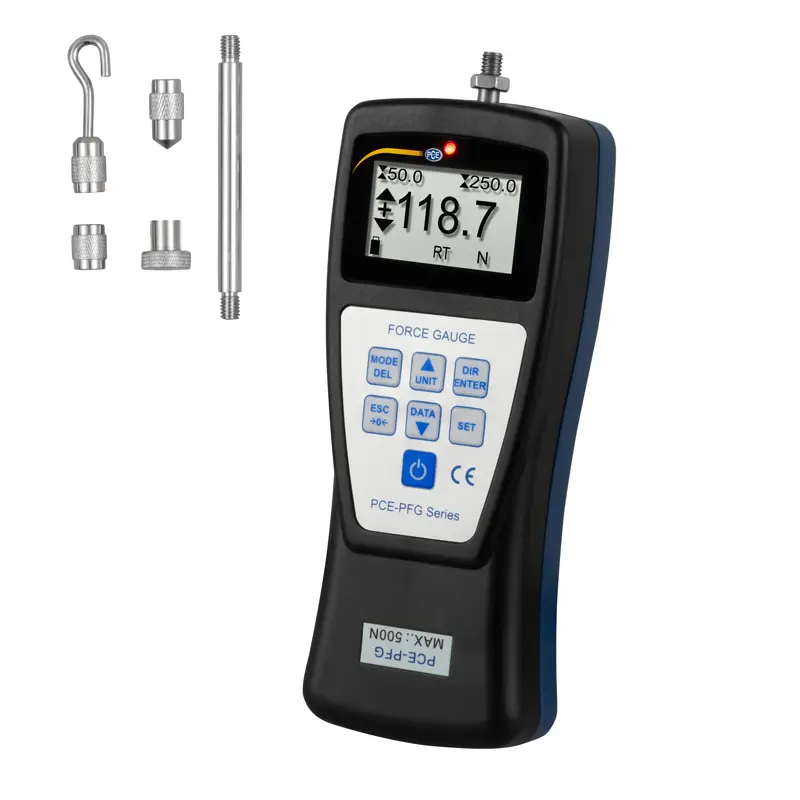

Kraftmessgerät PCE-PFG 500

- 4 Messmodis (Echtzeitmessung / Maximalwert / Durchschnittsmessung / Automatische
Speichermessung)

- interner Speicher für bis zu 100 Messwerte

- Statistikauswertung ( MIN / MAX / Durchschnitt)

- drehbare Displayanzeige

- Alarmfunktion mit mehrfarbiger LED (gelb/grün/rot) und Schaltkontaktausgang 2,85 V

- USB B Schnittstelle

- Akkulaufzeit bis zu 36 Stunden

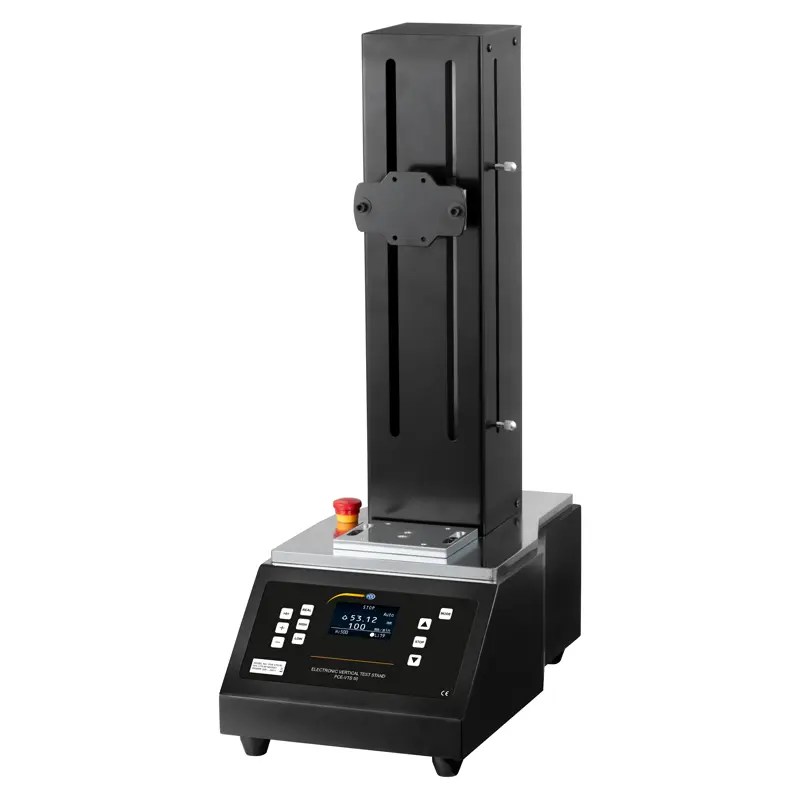

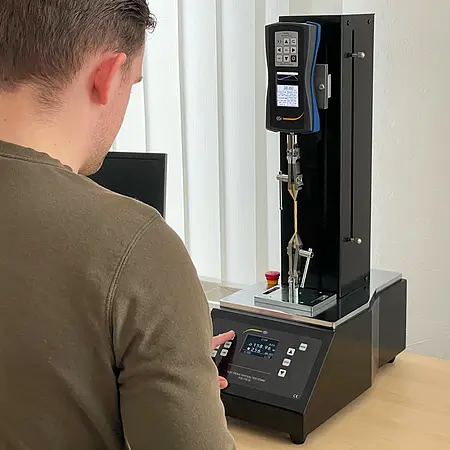

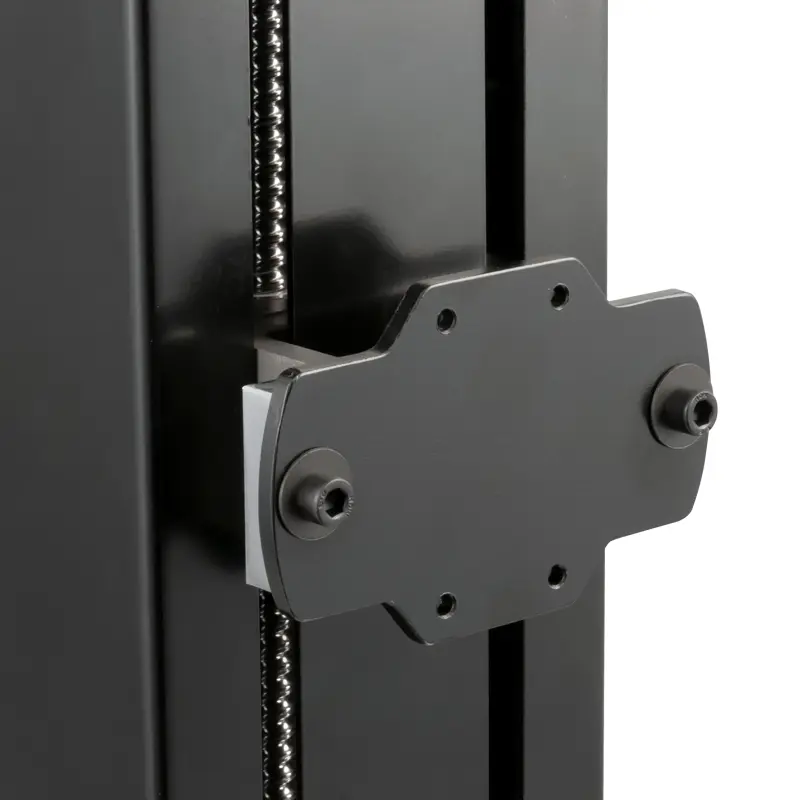

Motorisierter Kraftmessstand PCE-VTS 50

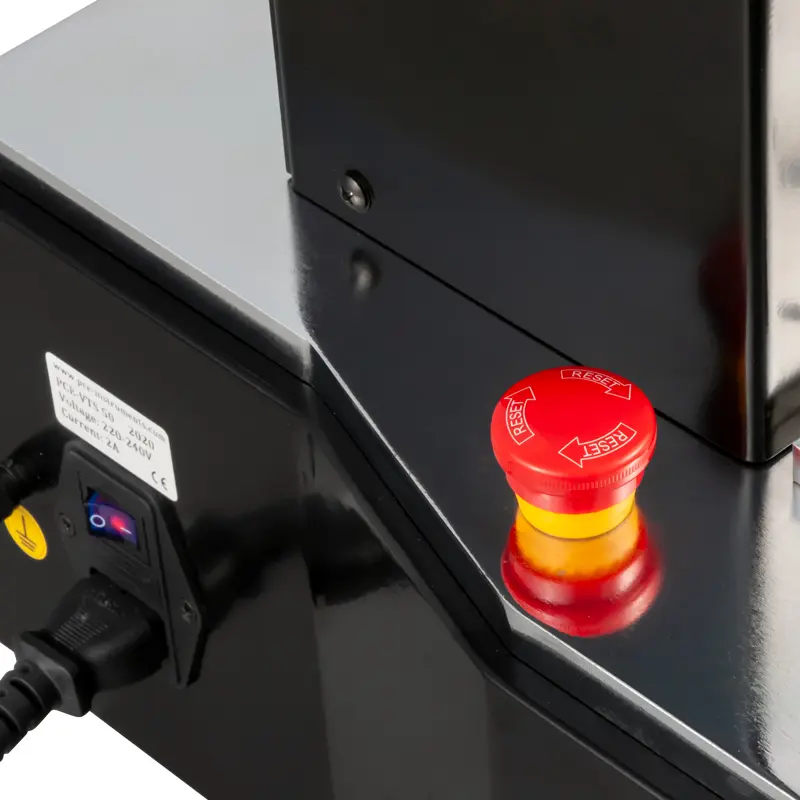

- Notaus-Schalter zum Abschalten

- verstellbare Grenztaster

- Zug- und Druckprüfung

- automatischer und manueller Modus

- großer Verfahrweg

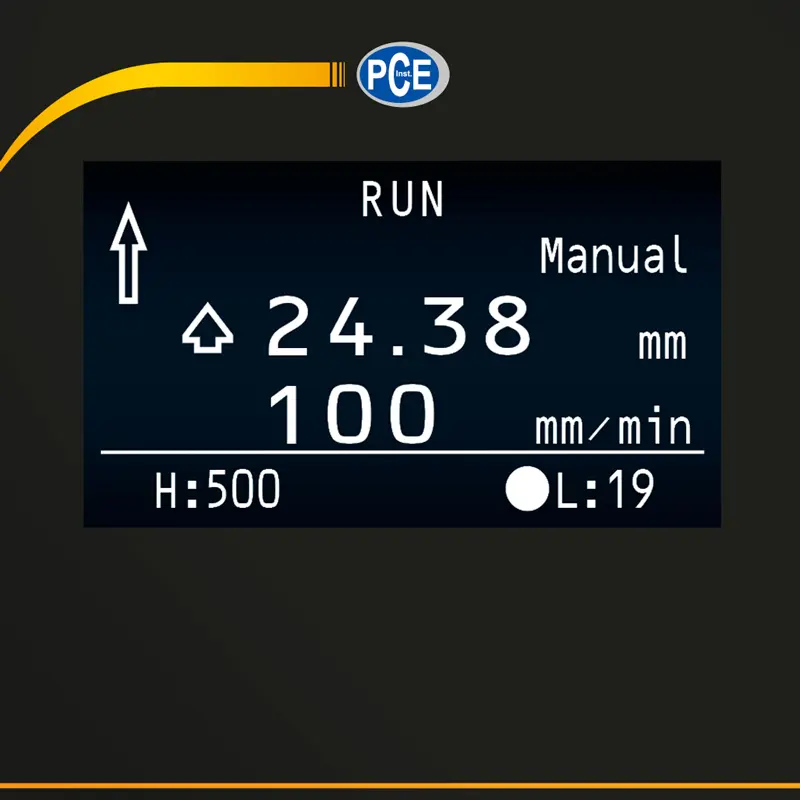

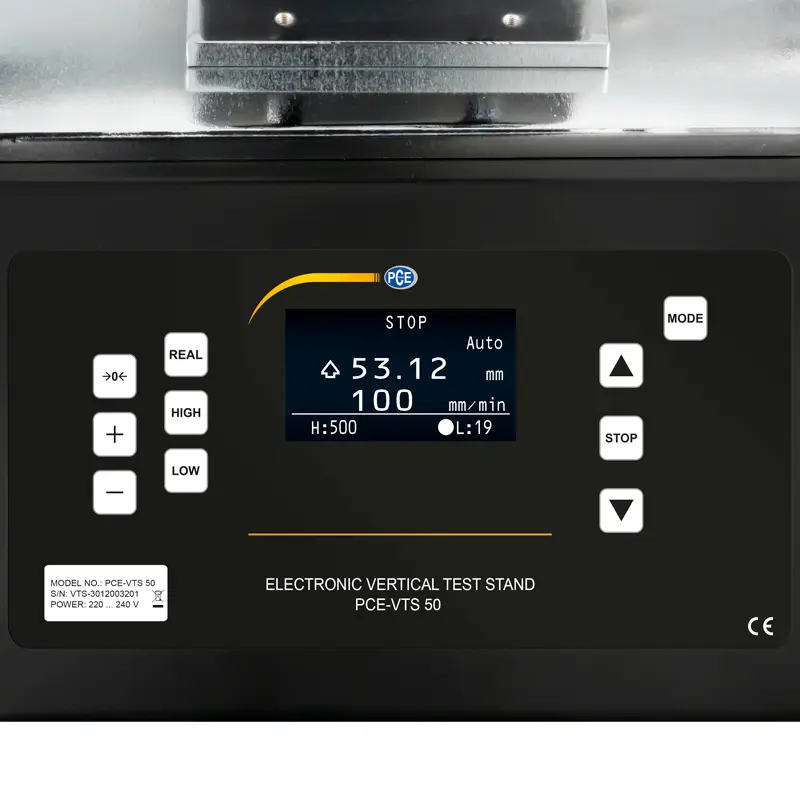

- Weganzeige auf dem Display

Spezifikation

Messbereich	0 ... 500 N
Auflösung	0,1 N
Genauigkeit	±0,3 % vom Messbereich
Messeinheiten	N, kgF, lbF
Display	1,8" Grafikdisplay
Alarmmodi	Unterhalb, Innerhalb, Außerhalb
Abtastrate	500 Hz
Speicher	100 Messungen
Spannungsversorgung	Lithium Akku 3,7 V / 1500 mAh
Akkulaufzeit	bis zu 36 Stunden
Netzteil / USB-Ladeadapter	5 V / 1 A
Ausgänge	Schnittstelle: USB B Schaltausgang / Alarmmodi: MD6 mit 2,85 V wenn aktiv
Schutzklasse	IP 54
Betriebs- und Lagerbedingungen	5 ... 45 °C 35 ... 65 % r.F. nicht kondensierend
Krafteinleitung	M6 x 10 mm Gewinde
Abmessungen	189 x 707 x 34 mm
Gewicht	450 g

Motorisierter Kraftmessstand
Kraftbereich	500 N / 50 kg
Auflösung Weganzeige	0,02 mm
Verfahrweg	270 mm
Geschwindigkeit	1 ... 500 mm/min
Auflösung	1 mm/min
Genauigkeit der Geschwindigkeit	2 %
Spannungsversorgung	220 ... 240 V AC, 1,5 A
Sicherung	2 A
Umgebungsbedingungen	20 °C ±10 °C, 15 ... 80 % r. F.
Abmessungen	45 x 26 x 68 cm
Gewicht	35 kg

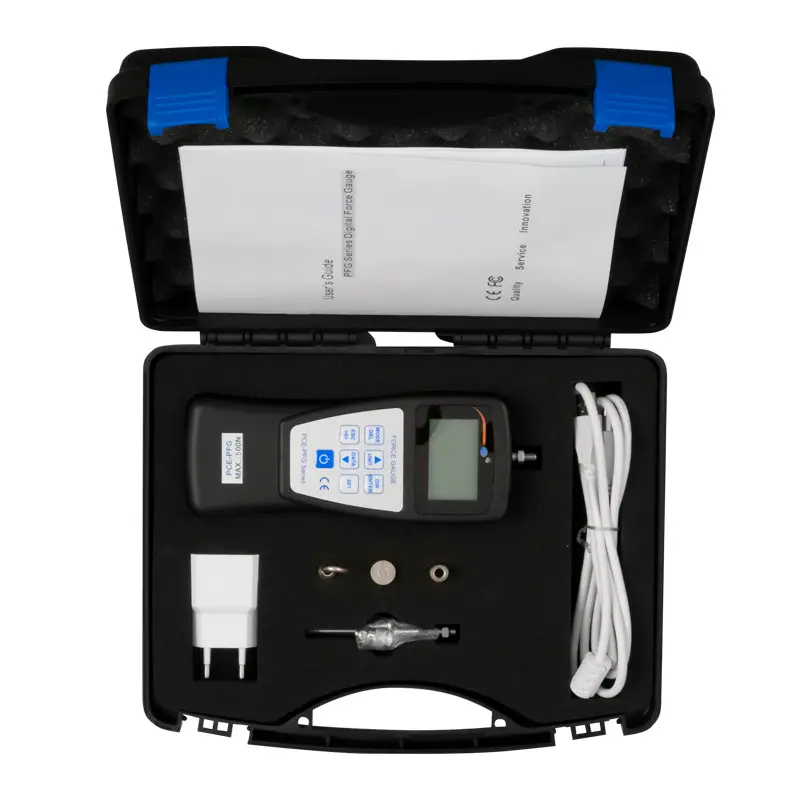

Lieferumfang

1 x Kraftmessgerät PCE-PFG 500

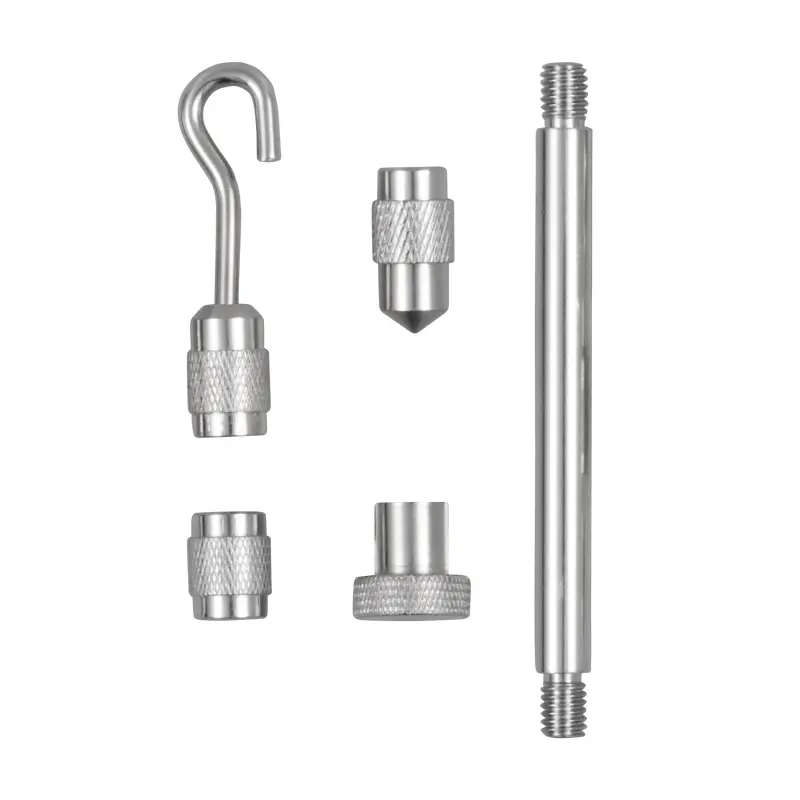

1 x Flachkopfadapter Ø13 mm

1 x Spitzkopfadapter

1 x Hakenadapter

1 x Verlängerungsstab (75 mm)

1 x USB Kabel

1 x USB Ladegerät

1 x Kunststofftragekoffer

1 x vertikalen Material-Prüfstand PCE-VTS 50

1 x Impulskabel für PCE-PFG Serie

4 x Gummifuß

2 x Inbusschlüssel

1 x Kaltgerätekabel

1 x Bedienungsanleitung

Dokumente / Downloads

man-kraftmessstand-pce-vts-50-pce-hts-50-de.pdf

Anleitung

kraftmessgeraet-pce-pfg-500-abmessungen_1353757.pdf

Skizze

Datenblatt

Kraftmesstechnik / Kraftmessgerät PCE-VTS 50-PFG 500-KIT inkl. Teststand

Kraftmesstechnik / Kraftmessgerät

Kraftmesstechnik / Kraftmessgerät Display Ansicht

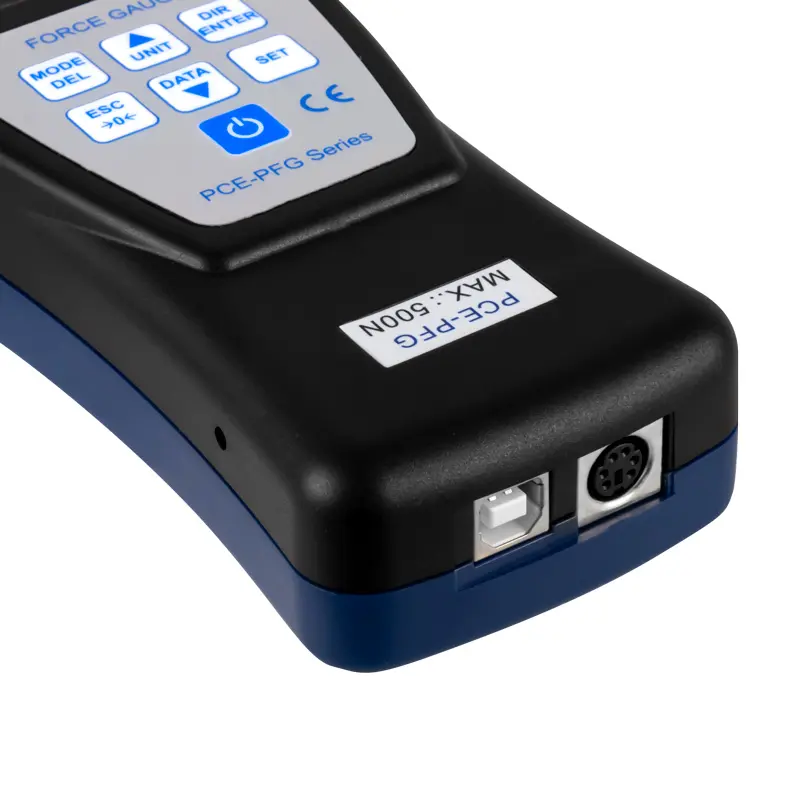

Kraftmesstechnik / Kraftmessgerät Anschlüsse Ansicht

Kraftmesstechnik / Kraftmessgerät Rückseite Ansicht

Kraftmesstechnik / Kraftmessgerät Kraftaufnehmer Ansicht

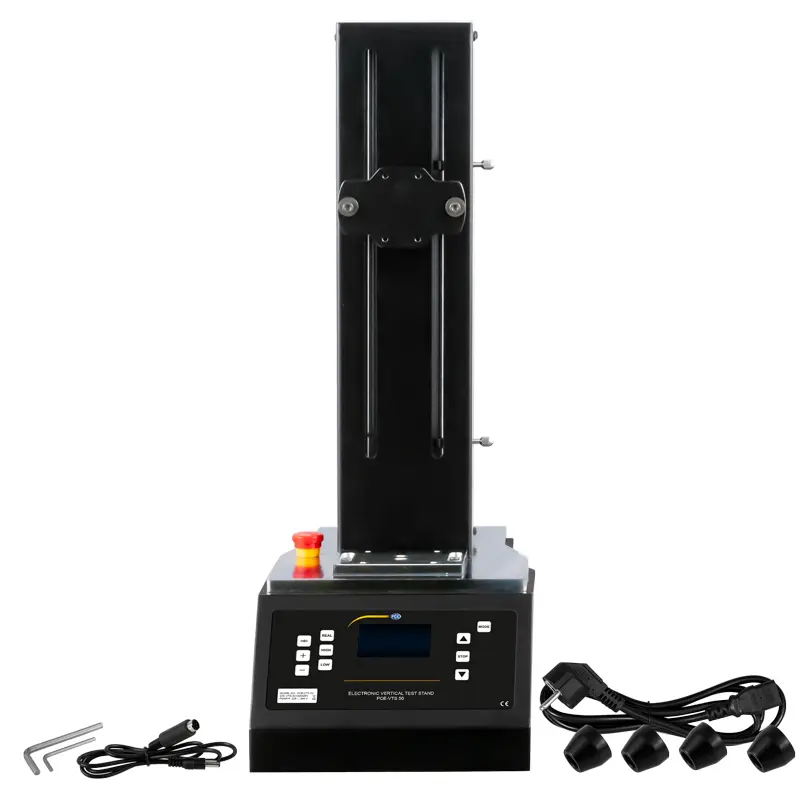

Kraftmesstechnik / Kraftmessgerät Lieferumfang Ansicht
