VDE-Prüfgerät / VDE-Prüfer PCE-IT100

[vergrößern]

VDE-Prüfgerät PCE-IT100

Name: VDE-Prüfgerät PCE-IT100
Brand: PCE Instruments
SKU: 5980537
Price: 275.9 EUR
Availability: InStock

Best.Nr.: PCE-IT100

EAN: 4250348706720

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

15 Werktage Rückgaberecht

Sicheres Bezahlen

Zubehör

Werkskalibrierzertifikat (ISO 9001) für Isolationsmesser

209,90 €

Beschreibung

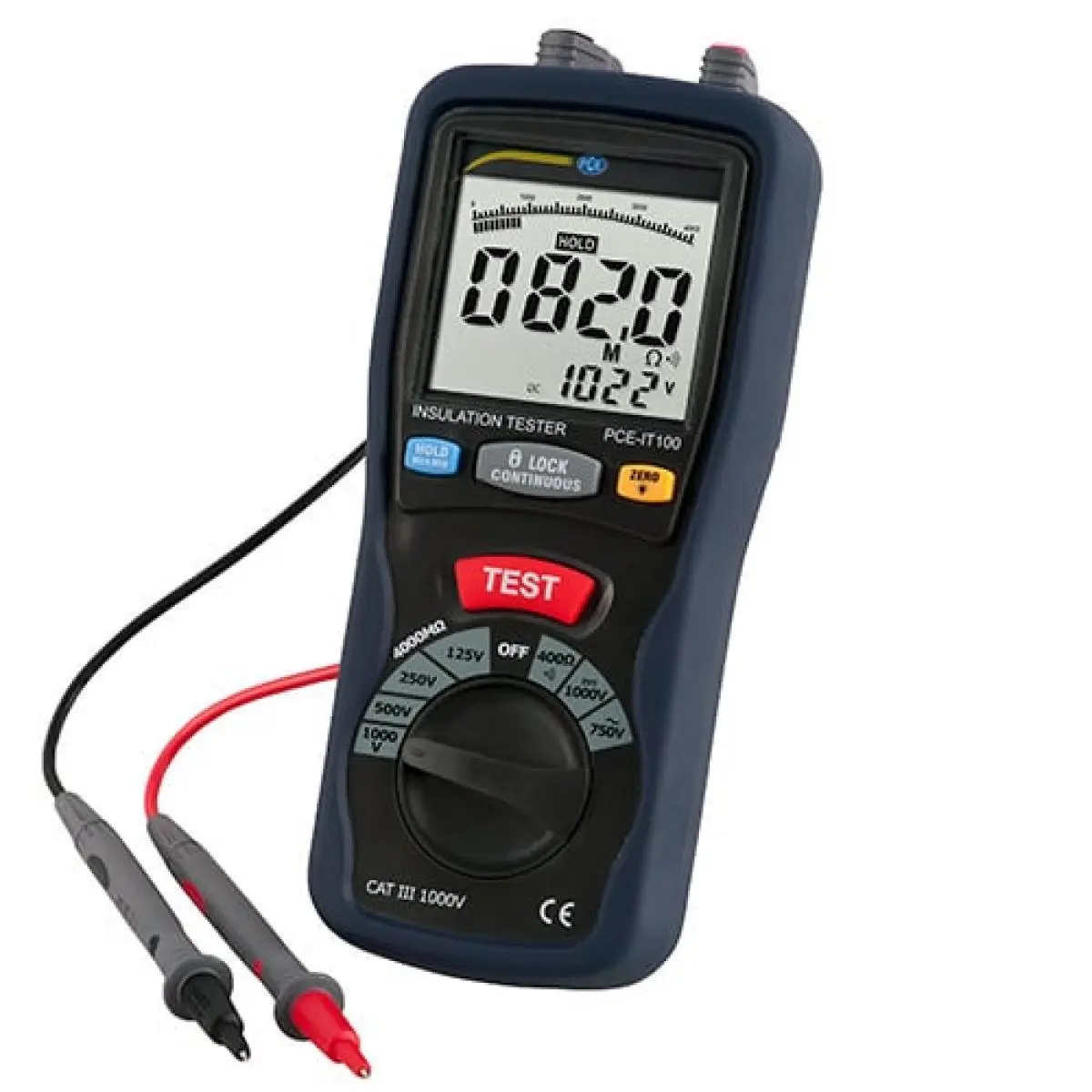

VDE-Prüfgerät

für Isolationswiderstände bis 4000 MΩ / CAT III 1000 V / einfache Handhabung

Einzel- oder Dauermessung / Max/Min-Wert Funktion

Das VDE-Prüfgerät erfasst mit Hilfsspannungen von 125 V, 250 V, 500 V und 1000 V Isolations-Widerstände bis max. 4000 MΩ. Weiterhin wird die Messung von niederohmigen Widerständen bis 400 Ω und eine Messfunktion für Wechsel- und auch Gleichspannungen von diesem VDE-Prüfgerät angeboten. Ein Durchgangsprüfer mit Piepton ist ebenfalls Bestandteil der Ausrüstung des VDE-Prüfgeräts. Neben einer Data-Hold-Funktion zum Festhalten des aktuellen Messwertes, kann bei der Spannungs- und Niederohmmessung auch der Max. bzw. Min.-Wert, im VDE-Prüfgerät, festgehalten werden.

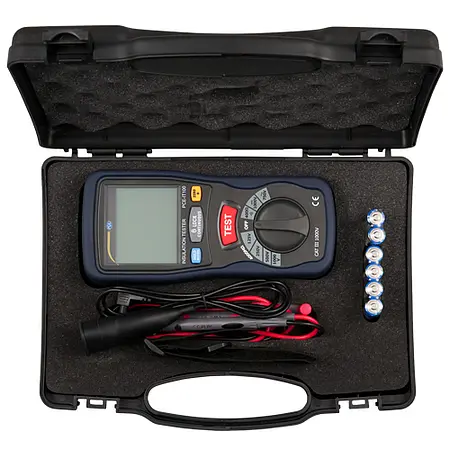

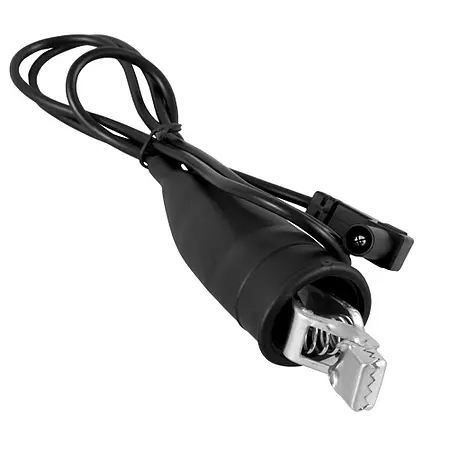

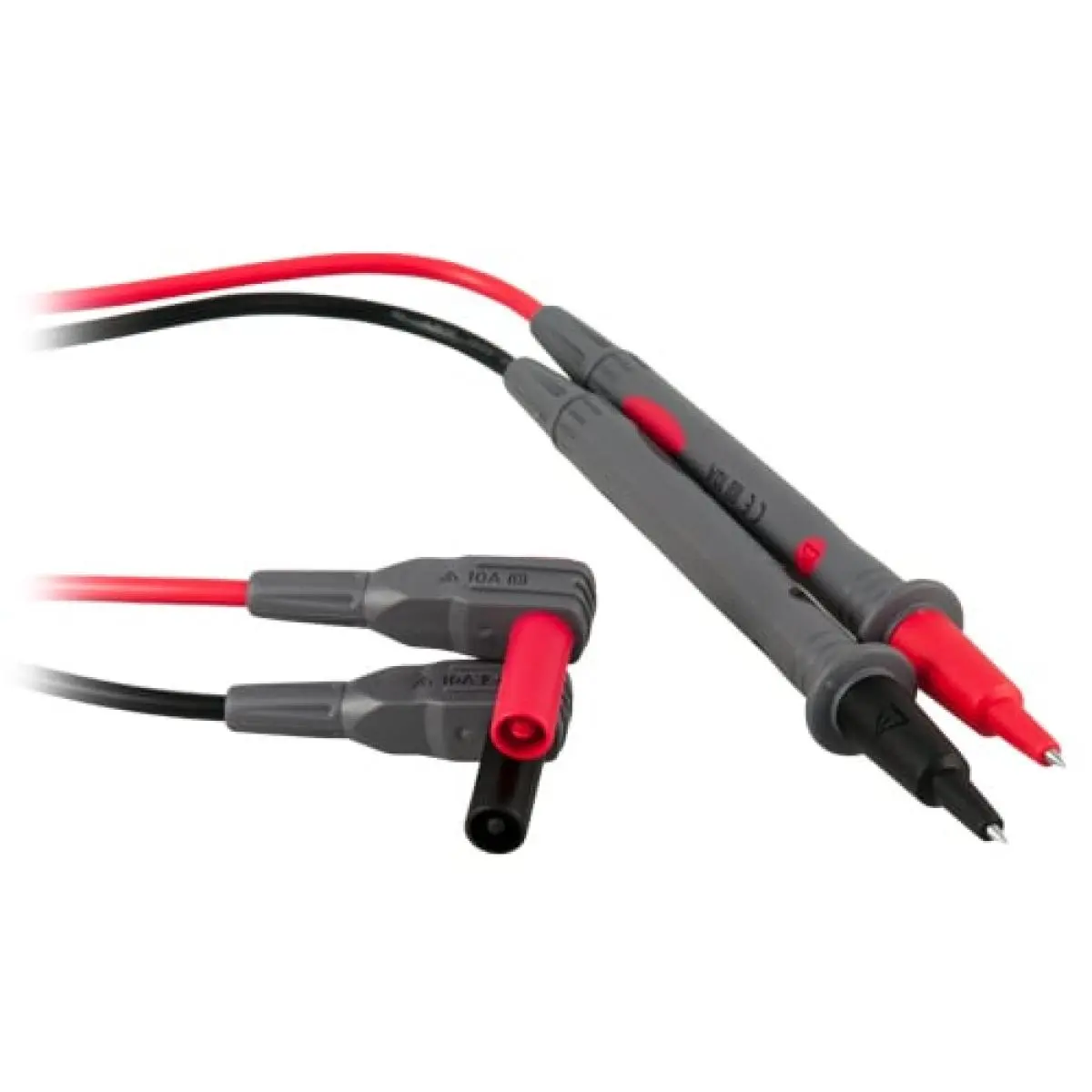

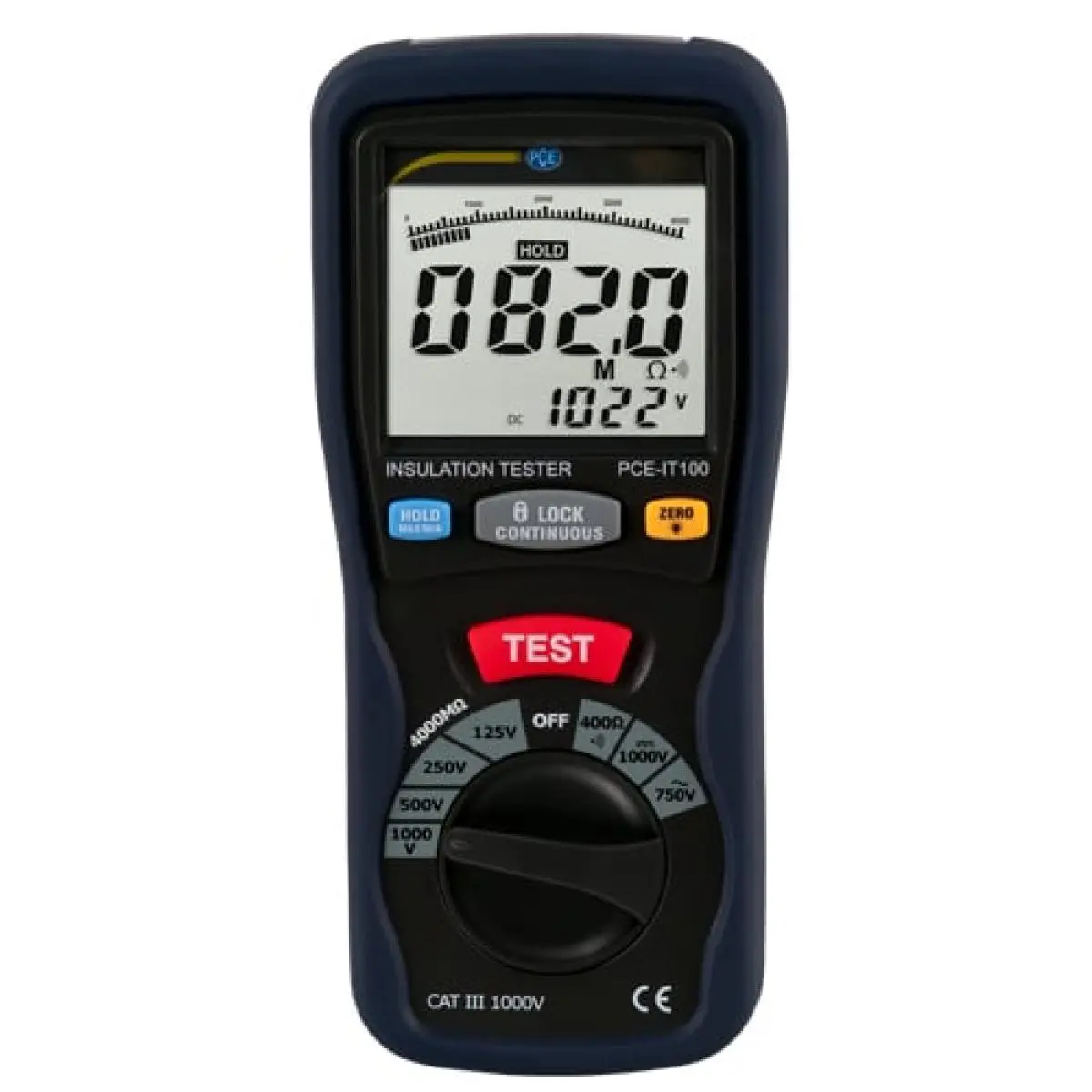

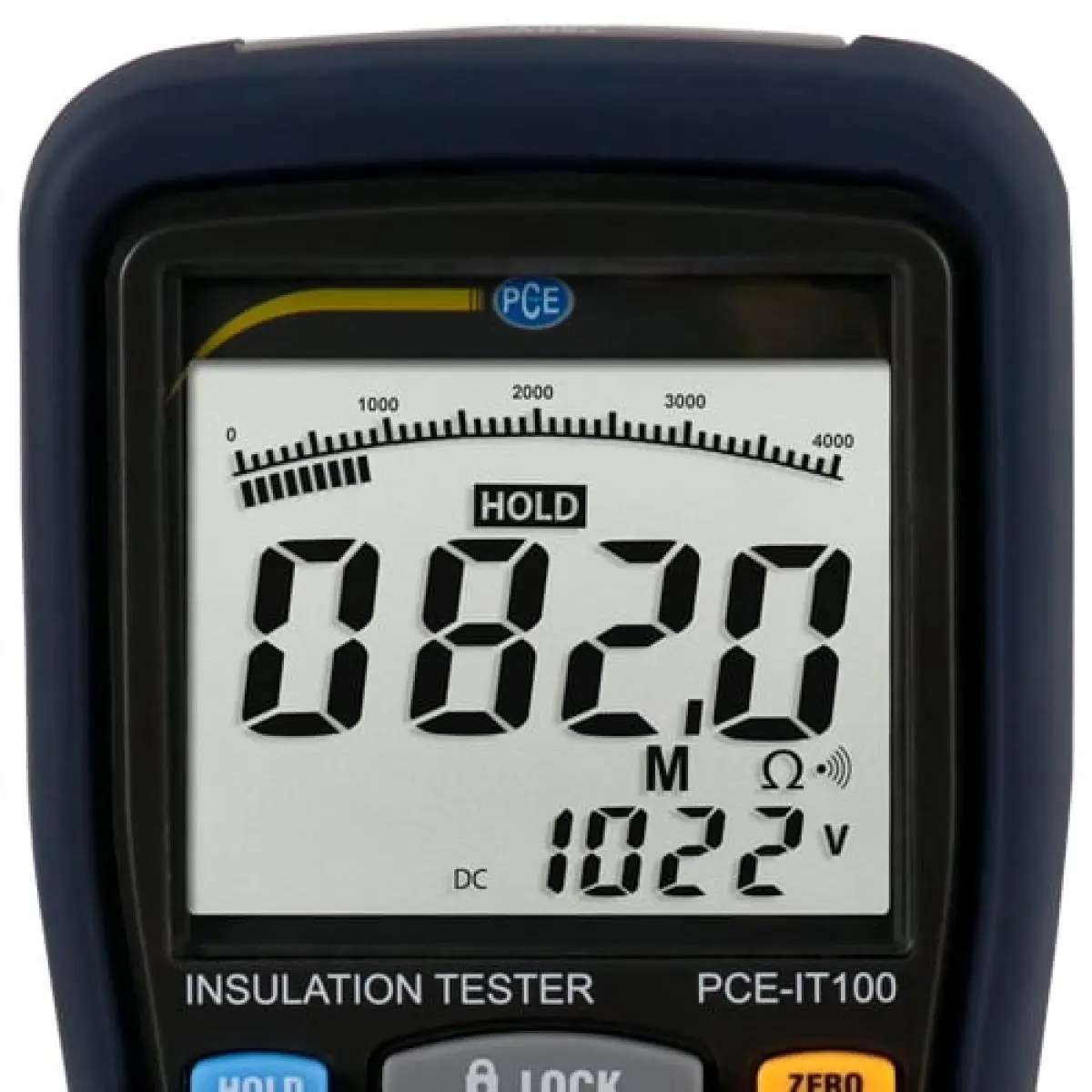

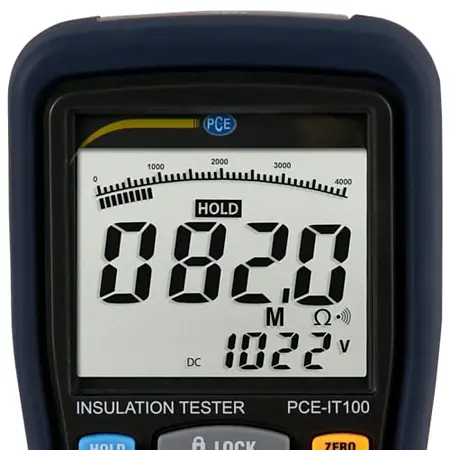

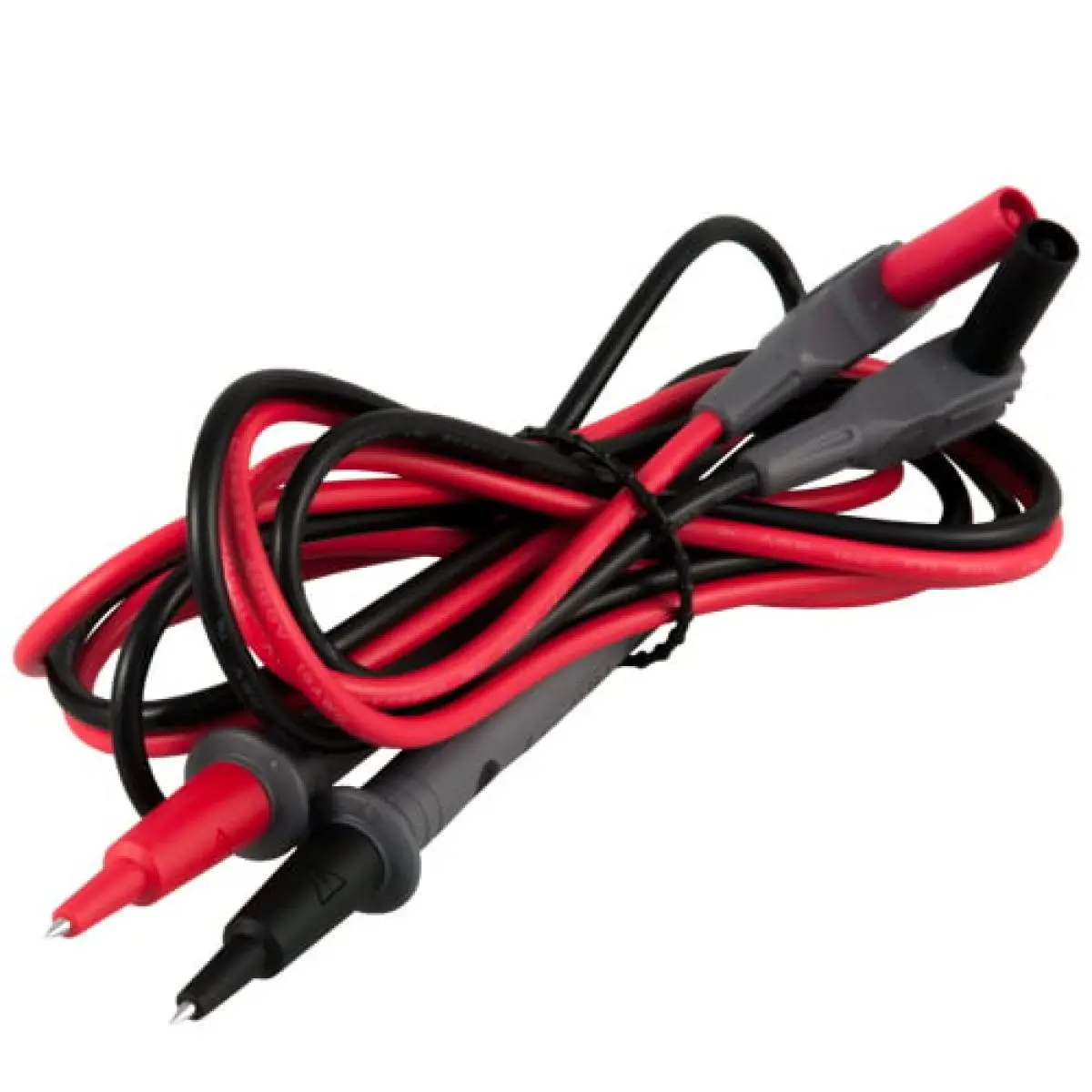

Das Display vom VDE-Prüfgerät ist dank der großen Ziffern und der Beleuchtung auch unter schwierigen Lichtverhältnissen gut ablesbar. Die großen Tasten und das Drehrad zur Wahl der Messfunktionen erlauben eine einfache Bedienung vom VDE-Prüfgerät. Im Lieferumfang vom VDE-Prüfgerät sind ein Satzmessleitungen mit Prüfspitzen, eine Messleitung mit Krokodilklemme und 6 Batterien zum Betrieb vom VDE-Prüfgerät enthalten.

Einzuhaltende Grenzwerte bei der Isolationsmessung

- bei Neuanlagen (trockene Räume): 1000 Ohm x Volt der Betriebsspannung

(z.B. bei 230 Volt >230 kOhm)

- bei Neuanlagen (Feuchträume, im Freien): 500 Ohm x Volt der Betriebsspannung

- geerdete Geräte: 1000 Ohm x Volt der Betriebsspannung

- schutzisolierte Geräte: 2 MOhm

- Elektrowerkzeuge: 2 MOhm

- Schutzkleinspannung: 250 kOhm

- elektrische Messgeräte: 5 MOhm

- Gängige Prüfspannungswerte sind 100 Volt für Kleinspannungs- und Fernmeldeanlagen, 500 Volt

für die Gebäudeinstallation und Hausgeräte, 1000 Volt für Niederspannungsmotoren und Transformatoren

Merkmale

- Großer Messbereich

- 4 verschiedene Prüfspannungen bis 1 kV

- Auto-Power-Off-Funktion

- Sicherheit: EN 61010-1, CAT III 1000 V

- Dual-Display mit Hintergrundbeleuchtung

- Einzelmessung und Dauermessung

- ein ISO-Kalibrierschein ist optional erhältlich

Spezifikation

Gleichspannung DC
Messbereich	0 ... 1000 V
Auflösung	1 V
Genauigkeit	±(0,8 % 3 Digits)
Überlast	1000 V rms

Wechselspannung AC
Messbereich	0 ... 750 V
Auflösung	1 V
Genauigkeit	±1,2 % ±10 Digits
Überlast	750 V rms
Frequenzbereich	40 ... 400 Hz

Isolationswiderstand
Prüfspannung DC	125 V
Messbereich	0,125 ... 4000 MΩ
Auflösung	0,001 MΩ
Genauigkeit	±(2 % +10 Digits)

Isolationswiderstand
Prüfspannung DC	250 V
Messbereich	0,25 ... 4000 MΩ
Auflösung	0,001 MΩ
Genauigkeit	±(2 % +10 Digits) MΩ

Isolationswiderstand
Prüfspannung DC	500 V
Messbereich	0,5 ... 4000 MΩ
Auflösung	0,001 MΩ
Genauigkeit	±(2 % +10 Digits)

Isolationswiderstand
Prüfspannung DC	1000 V
Messbereich	1 ... 4000 MΩ
Auflösung	0,01 MΩ
Genauigkeit	±(3 % +10 Digits)

Widerstand
Messbereich	0 ... 40 Ω
Auflösung	0,01 Ω
Genauigkeit	±1,2 % ±3 Digits

Widerstand
Messbereich	0 ... 400 Ω
Auflösung	0,1 Ω
Genauigkeit	±1,2 % ±3 Digits

Allgemeine technische Daten
Messfunktionen	MIN, MAX, HOLD
Messrate	0,4 Hz
Automatische Abschaltung	10 min
Betriebshöhe	2000 m max. ü. NN
Teststrom	≤ 200 mA
Sicherung(en)	10 A / 600 V (5 x 20 mm)
Menüsprache	Englisch (US), Englisch (GB)
Schutzklasse (Gerät)	IP20
Akku/Batterie	6 x 1,5 V AA Batterie , Alkali-Mangan
Kapazität	3000 mAh
Betriebsbedingungen	0 ... 40 °C , 0 ... 80 % r. F.
Lagerbedingungen	-10 ... 60 °C , 0 ... 70 % r. F.
Abmessungen ( L x B x H )	200 x 92 x 50 mm
Gewicht	700 g
