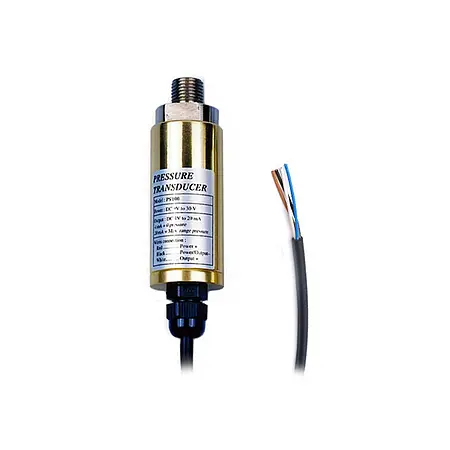

Drucksensor PCE-PS 420

Best.Nr.: PCE-PS 420

»Frage zu diesem Artikel

Lieferzeit: 1 - 2 Werktage

Drucksensor bis 400 Bar / Relativdruckmessung / Analogausgang / 4 ... 20 mA

Der einfache Drucksensor PCE-PS 420 kann überall dort eingesetzt werden, wo einfach Druck gemessen werden soll. Der gemessene Druck wird als 4 ... 20 mA Analogwert vom Drucksensor bereitgestellt. Über die offenen Kabelenden kann der Drucksensor an jede Anzeige mit 4 ... 20 mA Eingang angeschlossen werden. Betrieben wird der Drucksensor mit einer Spannung zwischen 9 und 30 V DC. Über das 1/4" NPT kann der Drucksensor in jeden Prozess angeschlossen werden. Der Messbereich erstreckt sich von 2 bis 400 Bar relativ Druck. Der Drucksensor hat die Genauigkeitsklasse 1.

- max. 400 Bar (wählbar)
- 4 ... 20 mA Ausgang
- Medien: nicht korrosive Gase und Flüssigkeiten
- Druckart: Relativ
- Membran: Keramik
- Genauigkeitsklasse: 1

Technische Spezifikation Drucksensor PCE-PS 420
Druckbereich	2 Bar 5 Bar 10 Bar 20 Bar 50 Bar 100 Bar 400 Bar
Allgemeine technische Daten
Genauigkeit	< ±1 % FSO (@ 10 ... 40 °C)
Nullstabilität	< ±2 % FSO (@ 10 ... 40 °C)
Medien	Nicht korrosive Gase und Flüssigkeiten
Temperaturbereiche	0 ... 60 °C
Trennmembrane	Keramik
Bürde	500 Ohm
Analogausgang	4 ... 20 mA
Spannungsversorgung	9 ... 30 V DC
Prozessanschluss (wählbar)	1/4 " NPT
Abmessungen	30 mm x 85 mm
Anschlussleitung	4 polig ca. 1 m
Anschlussbelegung	Rot: Power + Schwarz: Power - Weiss: Signal + Grün: Signal -

Lieferumfang

1 x Digitalmanometer PCE-PS 420

Datenblatt

Zubehör

Best.Nr.: PCE-N30U

Einbauanzeige PCE-N30U

Die Einbauanzeige ist ein in vier Versionen lieferbare und universell einsetzbare Einbauanzeige zur Anzeige von Prozessgrößen. Neben den Normsignalen 0/4 ... 20 mA und 0 ... 10V können auch Widerstandstemperatursensoren und Thermoelemente direkt angeschlossen werden.

- Widerstandssensoren: 2-, 3- Leiter PT100, PT500, PT1000 (einstellbar)
- Thermoelemente: Typ J, K, N, E, R, S (einstellbar)
- Widerstand: 0 ... 410 Ω / 4000 Ω (einstellbar)
- Spannung: -10 ... +63 mV, -13 ... +13 V (einstellbar)
- Strom -24 ... +24 mA (einstellbar)
- Spannungsversorgung: 85 .. 253 V AC/DC, 20 ... 40 V AC/DC (wählbar)
- Ausgänge: 2 Schließerrelais, Analogausgang, OC Ausgang
- zusätzlicher Ausgang: 2 Wechselrelais, 4 ... 20 mA / 0 ... 10 V, RS485 (wählbar)

Katalog: Regeltechnik / Anzeige / - Einbauanzeige

Hersteller: PCE Instruments

179,90 €

Prüfgeräte Preis

Anleitung

Datenblatt

Universal Messumformer mit Speicher PCE-P30U

Best.Nr.: PCE-P30U

Universal Messumformer mit Speicher PCE-P30U

Der Messwandler mit Speicher PCE-P30U verfügt über ein weites Anwendungsfeld. Neben der Umwandlung von verschiedenen Signalen kann der Messwandler mit Speicher für einfache Datenlogging-Aufgaben herangezogen werden. Der Messwandler PCE-P30U verfügt über einen SD-Kartenspeicher und ist sowohl für SD- also auch für SDHC-Karten geeignet.

- SD-Kartenspeicher und interner Speicher

- Universaleingang

- Ausgang galvanisch getrennt
- Alarmrelais

Katalog: Regeltechnik / Messumformer / Messwandler / - Universalmessumformer / Messumformer mit Speicher PCE-P30U Serie

Hersteller: PCE Instruments

289,90 €

Prüfgeräte Preis

ba-messumformer-mit-speicher-pce-p30u.pdf

Anleitung

Datenblatt
