Best.Nr.: PCE-PA 6500 F50

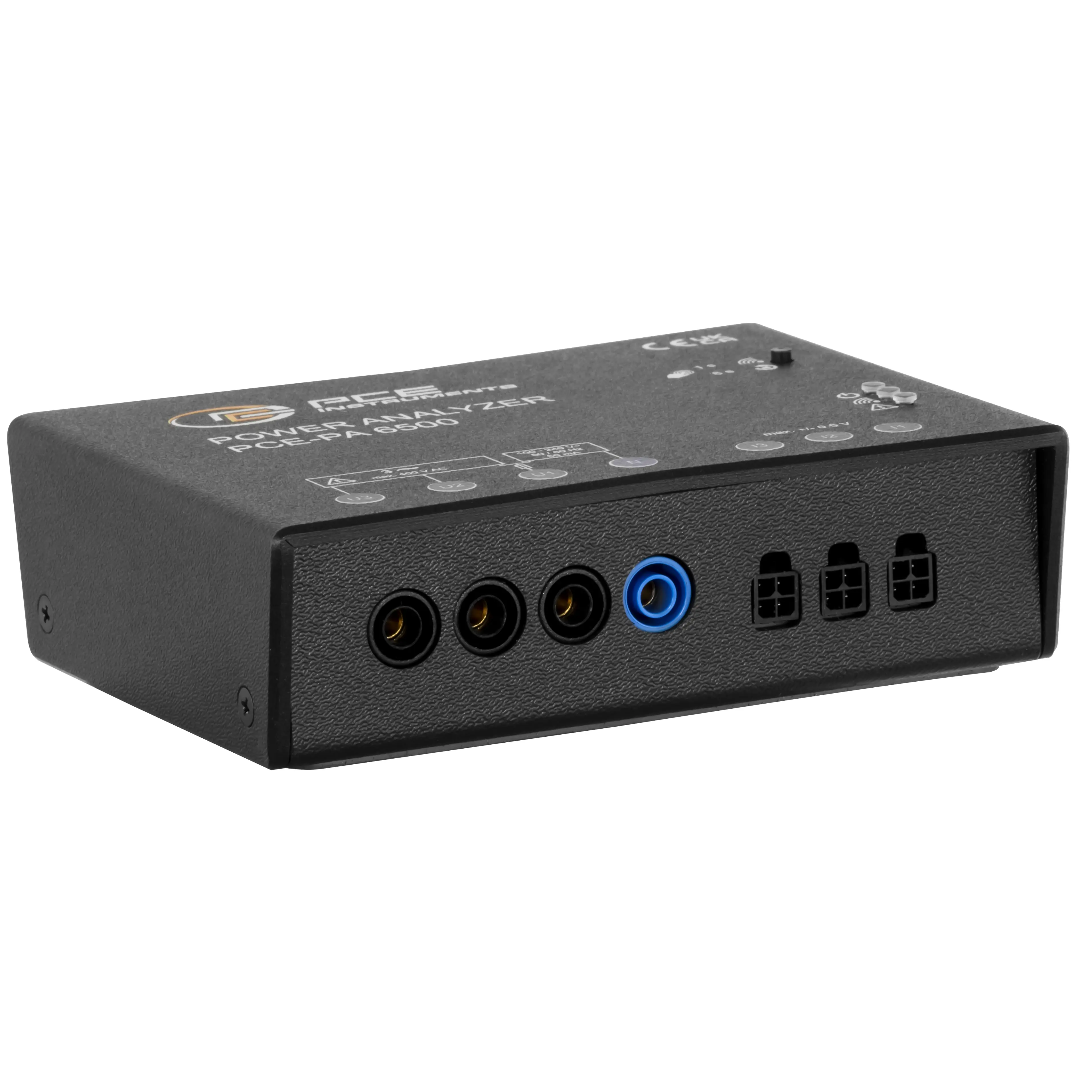

Prozessschreiber PCE-PA 6500 F50

999,90 €
1.189,88 €
:
4250348736680
PCE-PA 6500 F50
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Lieferzeit: 1 - 2 Werktage

Beschreibung

Prozessschreiber zur Energieüberwachung / Konfiguration und Datenübertragung via App / Messung ohne Unterbrechung der Stromversorgung / inkl. Messleitungen / kompakte Bauform

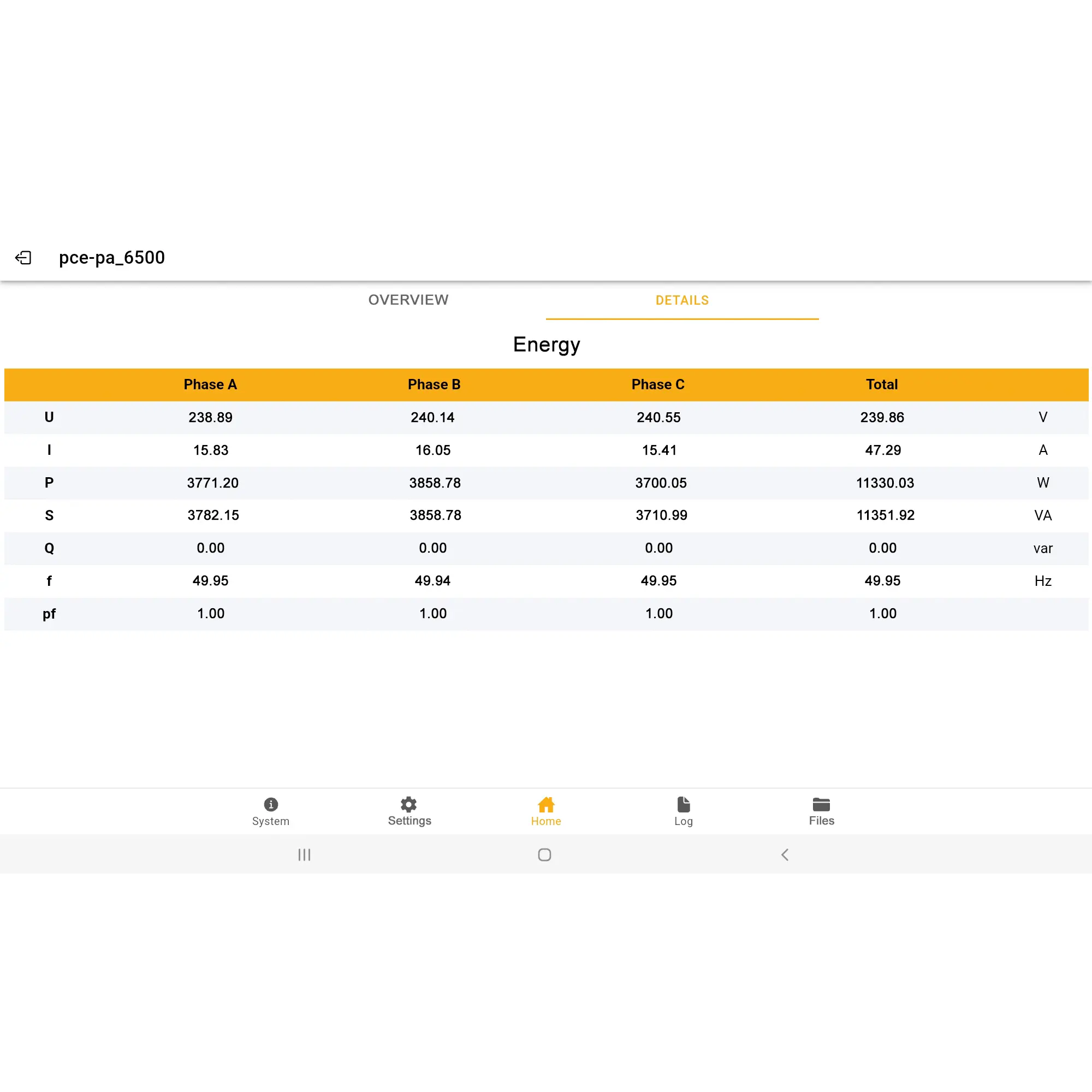

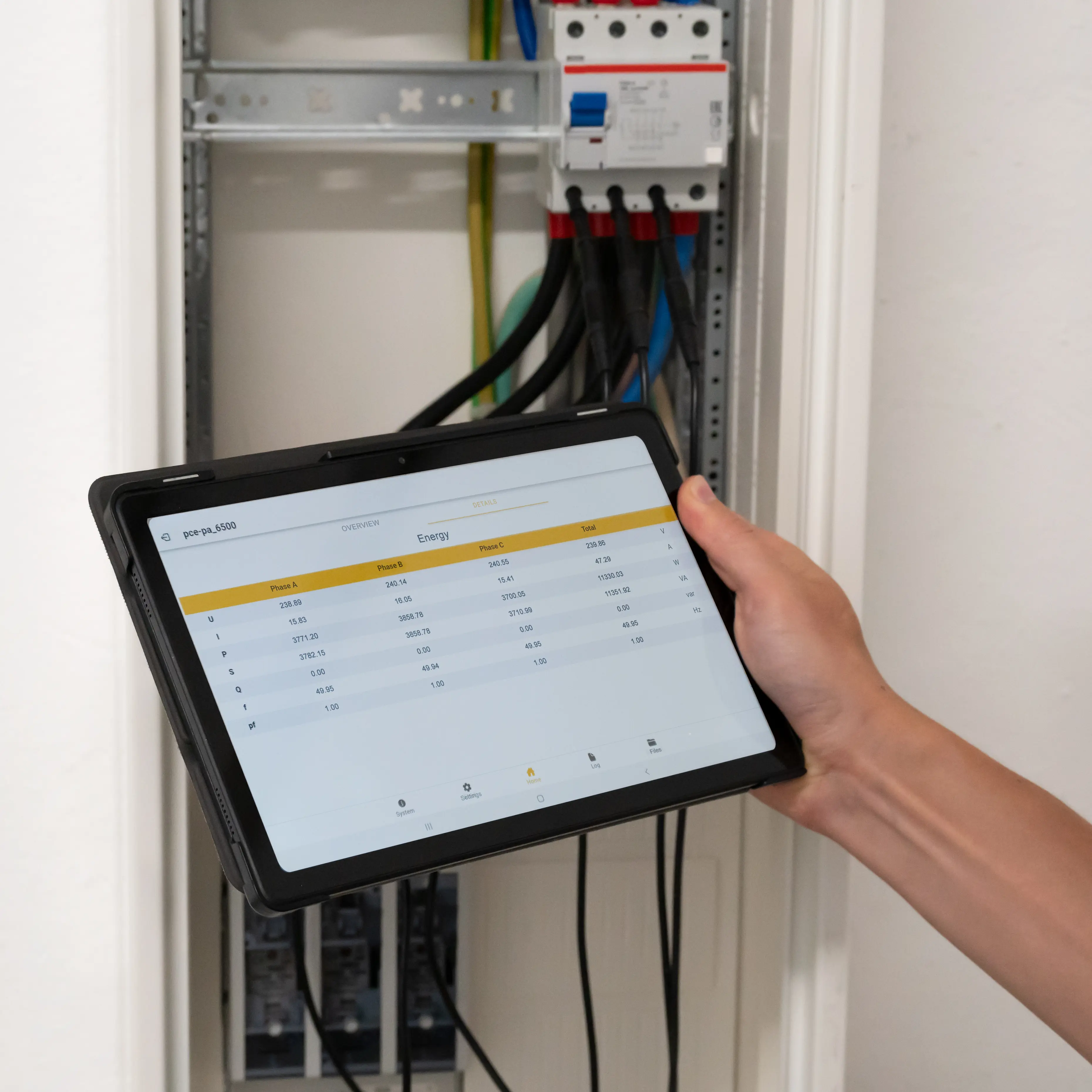

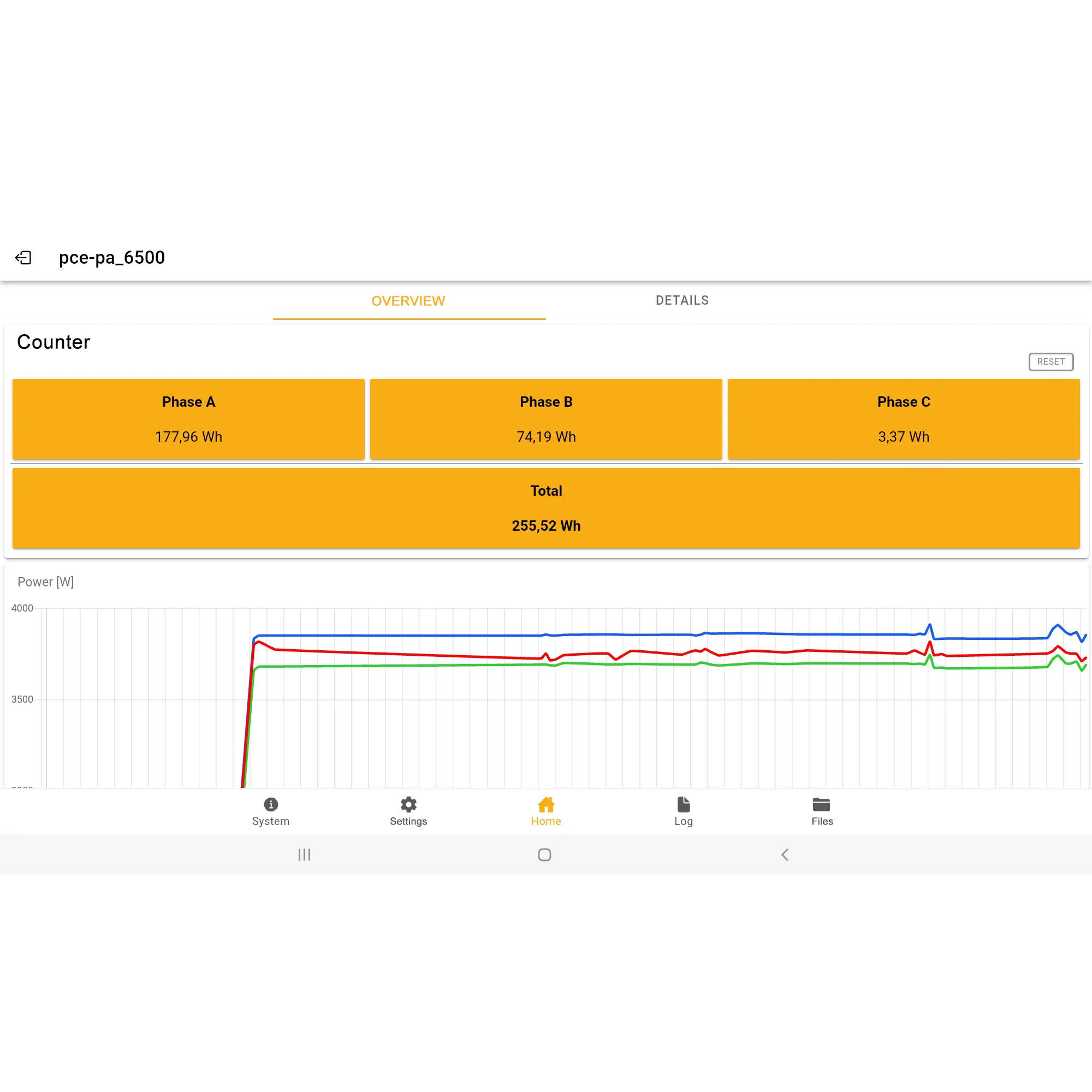

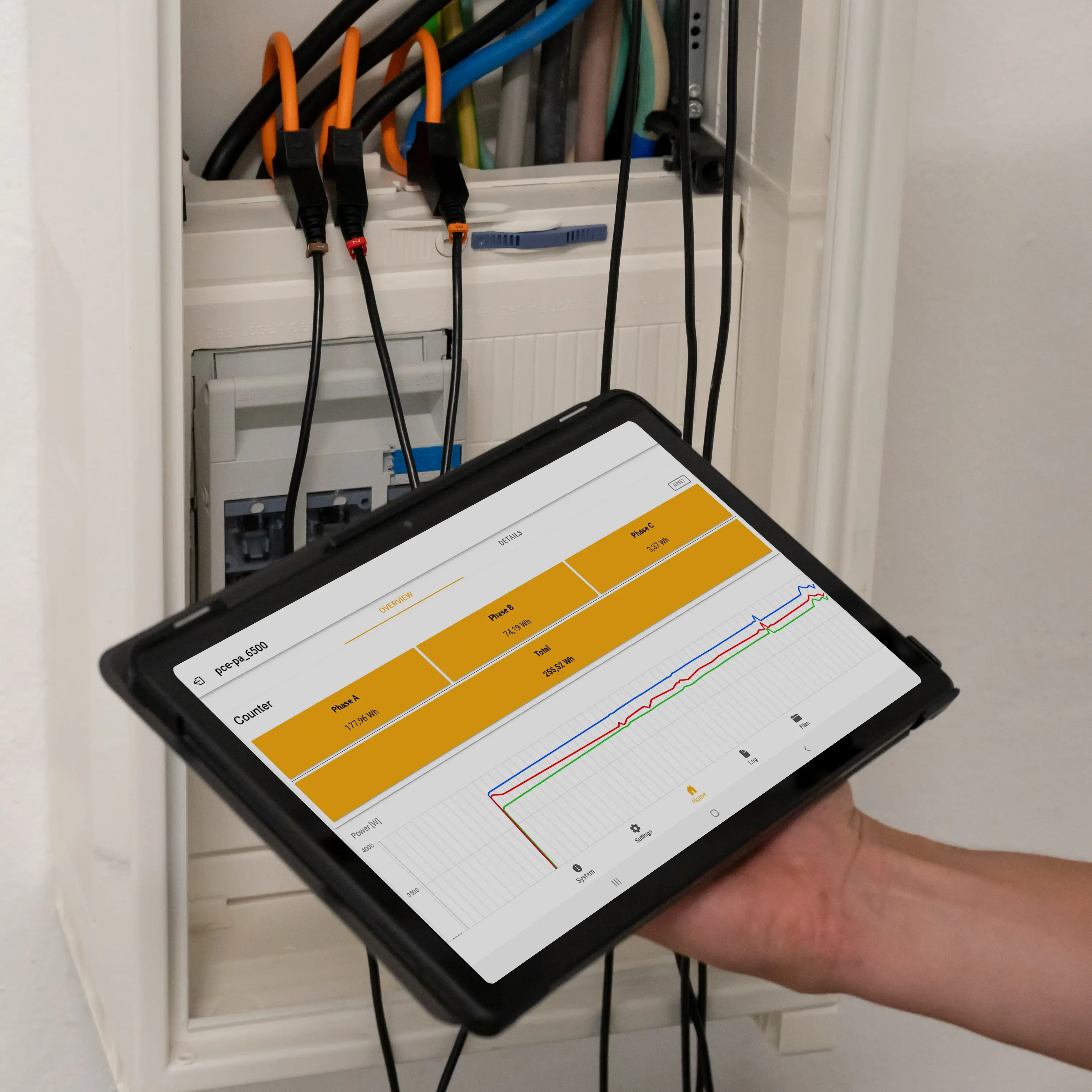

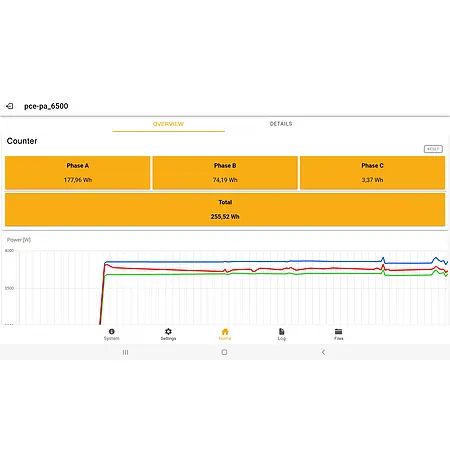

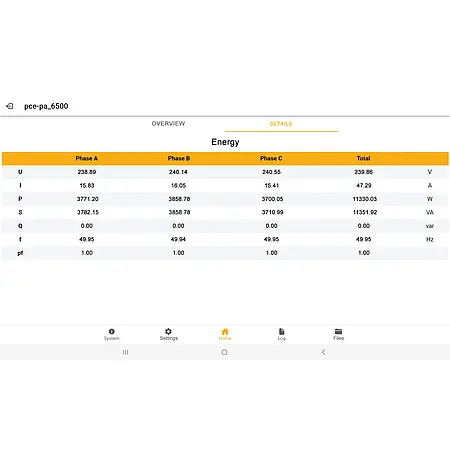

Der Prozessschreiber misst Strom- und Spannungswerte mittels der angeschlossenen Stromwandler und Messleitungen. Hieraus wird die Wirk-, Schein- und Blindleistung ermittelt und im Sekundentakt über WLAN an ein Endgerät übertragen. Dort werden die Daten historisch abgelegt und können anschließend tabellarisch oder grafisch ausgewertet werden. Des Weiteren ist ein Export der Messergebnisse auf ein Endgerät möglich. Die Messung mit dem Prozessschreiber erfolgt über Rogowskispulen oder Klappstromwandler.

Bei nicht vorhandener Internetverbindung können die Daten im eingebauten 32 GB großen SD-Karten Speicher in Form einer CSV-Datei aufgezeichnet werden, um sie später weiter zu verarbeiten. Selbst bei sekündlicher Erfassung beträgt die Aufzeichnungsdauer mehr als ein Jahr. Es besteht zusätzlich die Möglichkeit, die CSV-Dateien periodisch via E-Mail zu versenden, mittels FTP auf einen Server hochzuladen oder nach Abschluss der Messung auf die Messplattform zu übertragen. Die Interaktion mit dem Prozessschreiber erfolgt vorwiegend mittels WLAN und Webbrowser oder via App (BLE).

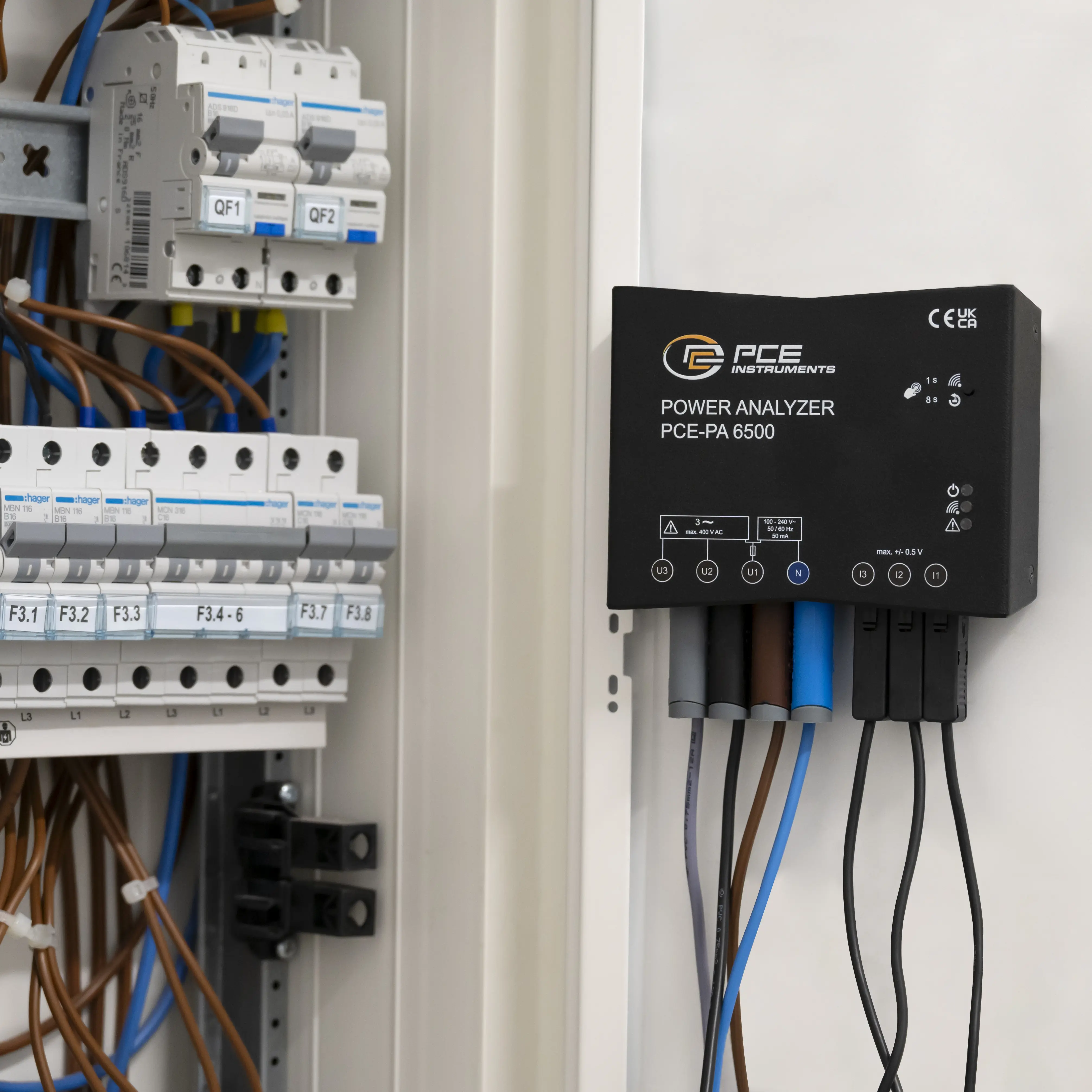

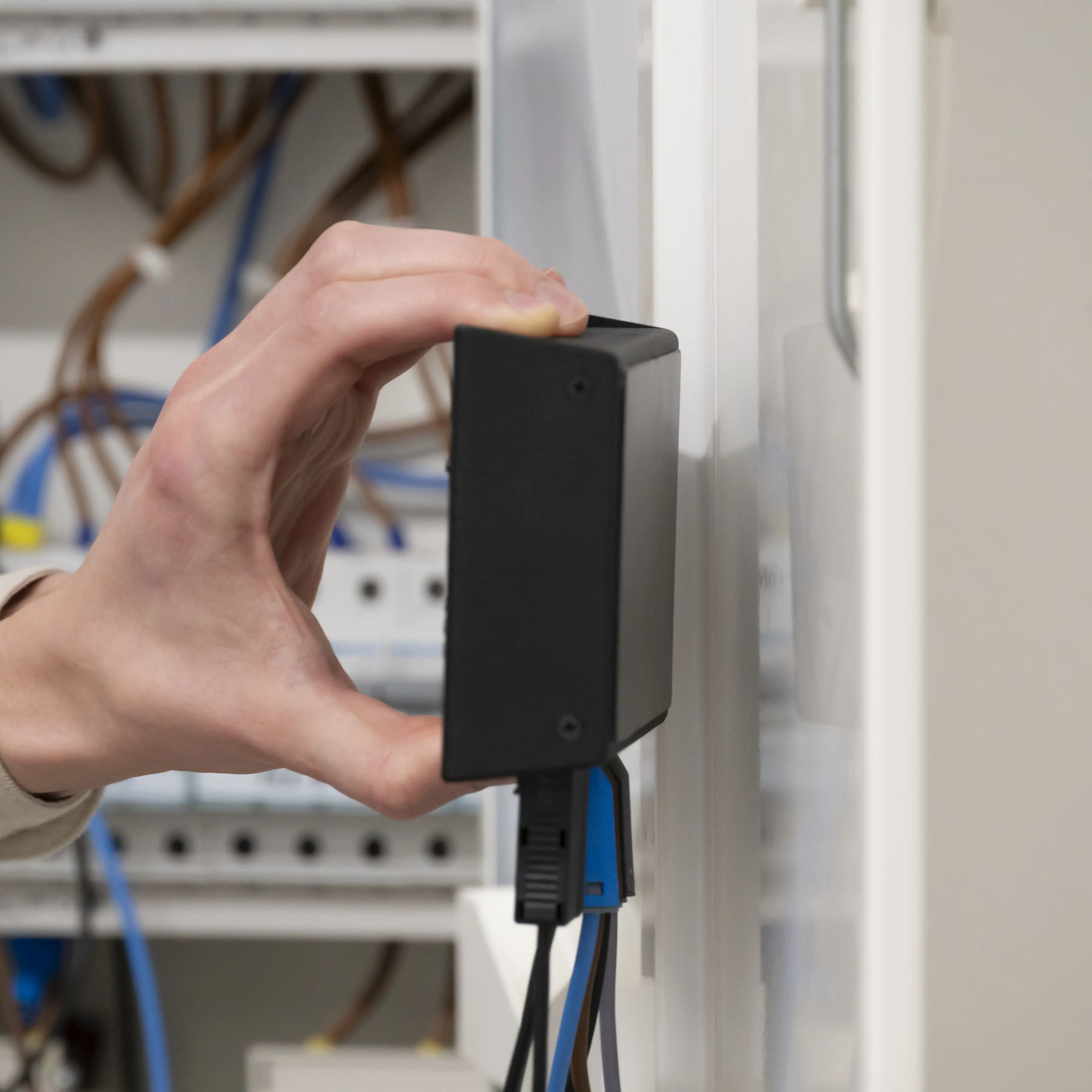

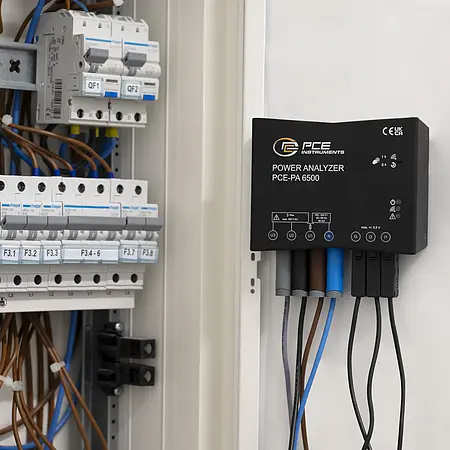

Die Spannungsversorgung und -Messung erfolgt über Magnetmessspitzen oder Anschlussklemmen. Der Prozessschreiber kann in jede Haupt- und Unterverteilung sowie in Geräten und Anlagen angeschlossen werden - die Stromversorgung muss dabei nicht unterbrochen werden. Durch die magnetische Gehäuserückseite kann der Prozessschreiber an jede metallische Oberfläche angebracht werden. Die Verwaltung der Stromversorgung hat oberste Priorität. Ohne den Verbrauch zu messen und die Instrumentalwerte wie Strom, Spannung, Frequenz und Leistungen zu erfassen, ist eine Verbesserung der Effizienz kaum möglich. Der Prozessschreiber ermöglicht die Überwachung des gesamten Energieverbrauchs und hilft Energiekosten zu reduzieren.


Merkmale

- Wirk-, Schein- und Blindleistung
- Leistungsfaktor und elektrische Arbeit
- 32 GB interner Speicher
- App für Android
- Daten als CSV-Datei
- Messung über Rogowskispulen
- kein zusätzlicher Netzanschluss notwendig

Spezifikation

Wechselspannung AC
Messbereich  40 ... 400 V
Auflösung  0,01 V
Genauigkeit  ±1 % v.Mw.

Wechselstrom AC
Messbereich  2 ... 20000 A
Auflösung  0,01 A
Genauigkeit  ±1 % v.Mw.

Wirkleistung
Messbereich  80 W ... 8000 kW
Auflösung  0,01 W
Genauigkeit  ±1 % v.Mw.

Blindleistung
Messbereich  80 VAR ... 8000 kVAR
Auflösung  0,01 VAR
Genauigkeit  ±1 % v.Mw.

Scheinleistung
Messbereich  80 VA ... 8000 kVA
Auflösung  0,01 VA
Genauigkeit  ±1 % v.Mw.

Leistungsfaktor
Messbereich  0 ... 1
Auflösung  0,01
Genauigkeit  ±1 % v.Mw.

Allgemeine technische Daten
Messrate  26000 Hz
Speichermedium  Interner Speicher
Speicherkapazität  32 GB
Speicherkapazität (Zusatzinformation)  getrennte Phasen: 22000 Datensätze, zusammengefasste Phasen: 38000 Datensätze
Speicherintervall von  1 s
Speicherintervall bis  60 min.
Stromaufnahme Stromzange  100 mA DC
Maximaler Leitungsdurchmesser  49 mm
Sicherheitsstandard  CAT III 300V
Sicherung(en)  250mA, FA, IR>=30kA
Menüsprache  Deutsch, Englisch (GB), Englisch (US), Spanisch, Französisch
Schutzklasse (Gerät)  IP40
Spannungsversorgung  100 ... 240 V 50/60 Hz (+/- 10%)
(zwischen Neutralleiter und Phase A)
Gewicht  202 g
Betriebsbedingungen  -5 ... 40 °C , 0 ... 80 % r. F.
Lagerbedingungen  -5 ... 40 °C , 0 ... 80 % r. F.
Akku/Batterie  1 x 3 V CR 2032 (Knopfzelle 3V) , Lithium-Ionen-Manganoxid
Kapazität  245 mAh
Abmessungen ( L x B x H )  123 x 96 x 36 mm

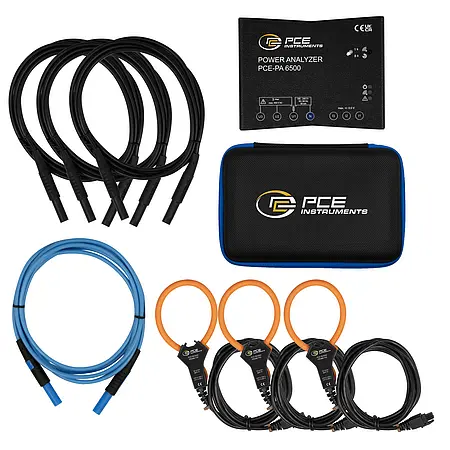

Lieferumfang

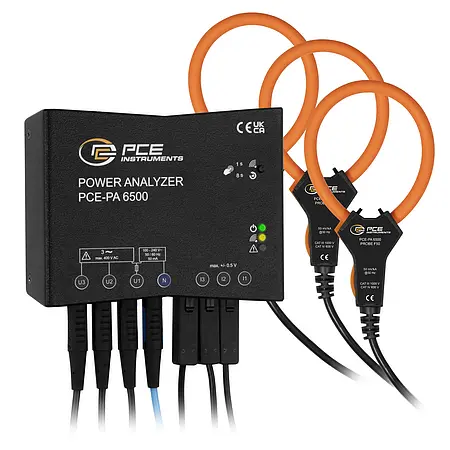

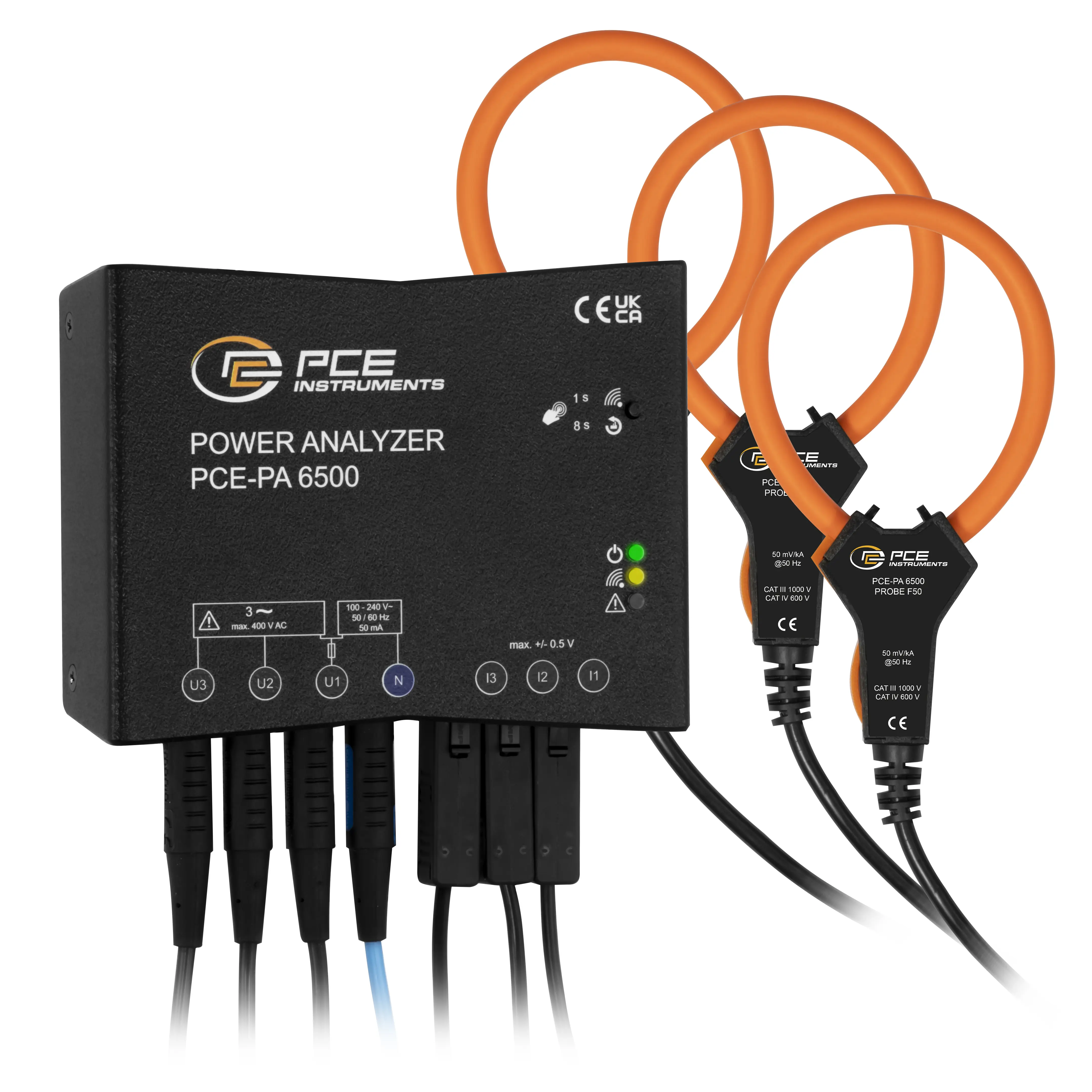

1 x Prozessschreiber PCE-PA 6500 F50
4 x Messleitungen (blau, braun, schwarz, grau) 2 m
3 x Rogowskispulen 2 …. 20000 A RMS / 50 mm
3 x magnetische Messadapter 6,2mm
1 x Krokodilklemme blau
1 x Bedienungsanleitung
1 x Servicetasche
Die App "PCE-PA 6500" finden Sie im Play Store oder im Download-Bereich.
