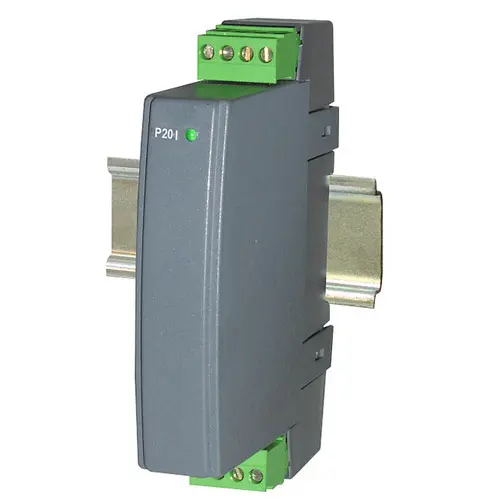

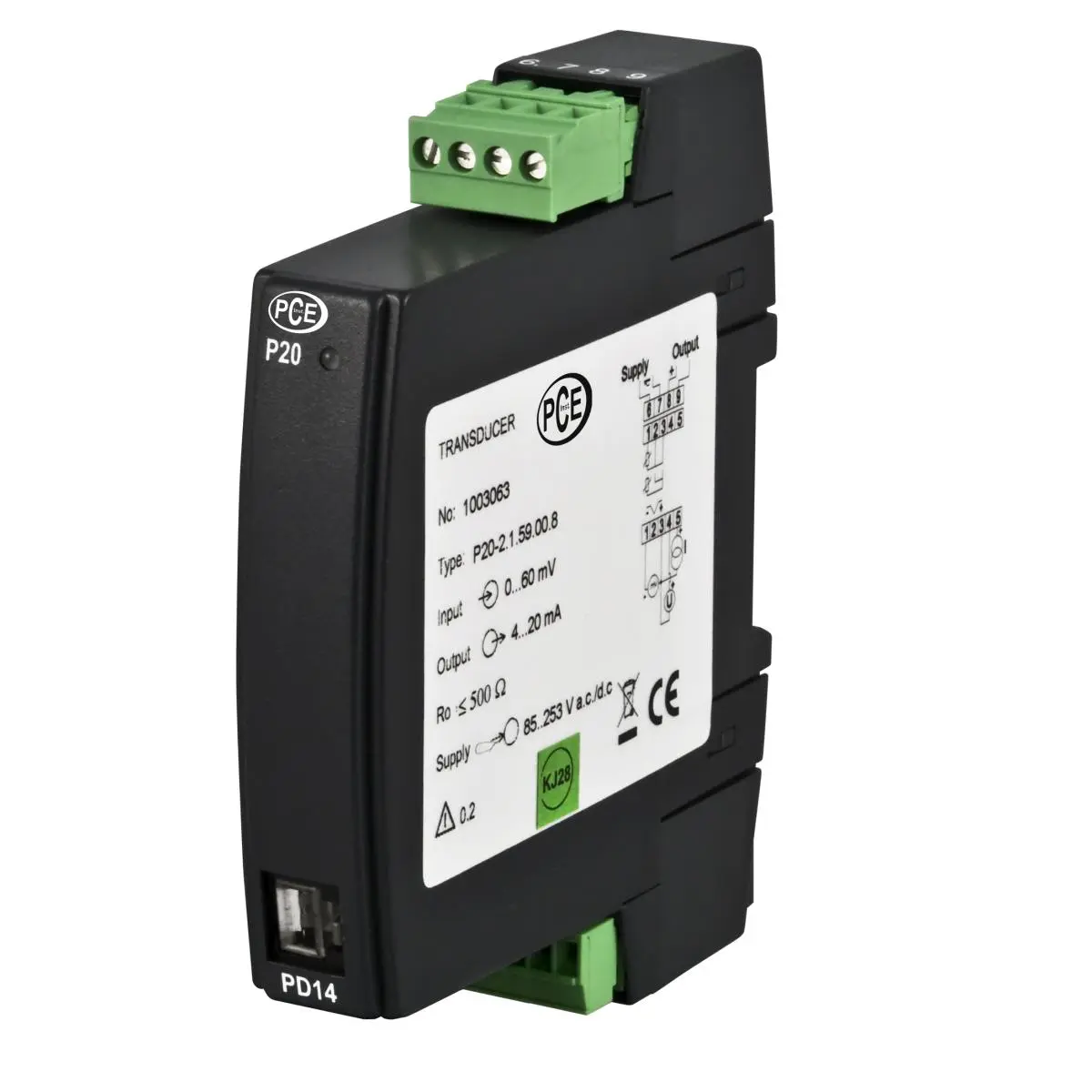

Strom-Messumformer PCE-P20Z Wechselstrom

Best.Nr.: PCE-P20Z

EAN:

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

15 Werktage Rückgaberecht

Sicheres Bezahlen

Beschreibung

Strom-Messumformer für Wechselströme / 1 A oder 5 A Eingang / Effektivwertmessung / 0 ... 20 mA oder 0 ... 10 V Ausgang / verschiedene Versorgungsspannungen / Hutschiene

Der Strom-Messumformer PCE-P20I wird eingesetzt um einen gemessenen Strom in ein Normsignal zu wandeln. Dies ermöglicht die genaue Ermittlung von verschiedenernsten Strömen mit dem Strom-Messumformer. Der Strom-Messumformer besitzt einen RMS-Eingang für bis zu 5 A AC. Der Eingang vom Strom-Messumformer ist in der Lage direkte Strommessungen durch zuführen. Es ist aber auch kein Problem Strom-Wandler an den Strom-Messumformer anzuschließen. Dadurch ist ist möglich Strömen von mehreren 100 Ampere auf ein für die Regeltechnik verarbeitbares Signal zu konvertieren. Der Ausgang ist 0 ... 10 V. Als Versorgungsspannungen stehen 85 ... 250 V AC / DC oder 20 ... 40 V AC / DC am Strom-Messumformer zur Verfügung.

Merkmale

- RMS Messung
- 0 ... 10 V / 4 ... 20 mA Ausgang
- verschiedene Versorgungsspannungen
- kompakte Hutschienenmontage

- 1 A oder 5 A Eingang
- zur direkten oder indirekten Strommessung
- Stromwandler anschließbar
- einfach zu bedienen

Spezifikation

Technische Spezifikation Strom-Messumformer PCE-P20I-U
Eingang	1 A AC 5 A AC
Genauigkeitsklasse	0,2
Frequenz	45 ... 500 Hz
Überlastung (5 s)	10 x I_n
Ausgang (wählbar)	0 ... 10 V 4 ... 20mA
Abmessungen	22,5 x 120 mm 100 mmm
Montage	Hutschienenmontage 35 mm
Schutzklasse	IP 50
Versorgungsspannung (wählbar)	85 ... 253 V AC / DC 20 ... 40 V AC / DC
Leistungsaufnahme	4 VA
Umgebungsbedingungen	-20 ... 55 °C / < 95 % r.F.
maximaler Kabelquerschnitt	1,5 mm²

Lieferumfang

Lieferumfang Strom-Messumformer PCE-P20Z

1 x Strommessumformer PCE-P20Z, 1 x Bedienungsanleitung
