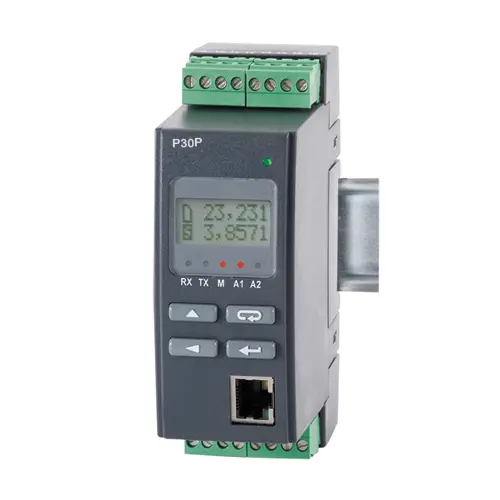

Leistungsmessumformer PCE-P30P

Leistungsmessumformer PCE-P30P [vergrößern]
Leistungsmessumformer PCE-P30P

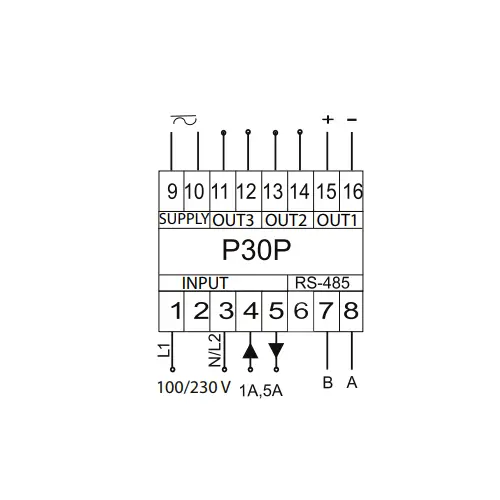

Leistungsmessumformer PCE-P30P Anschluss

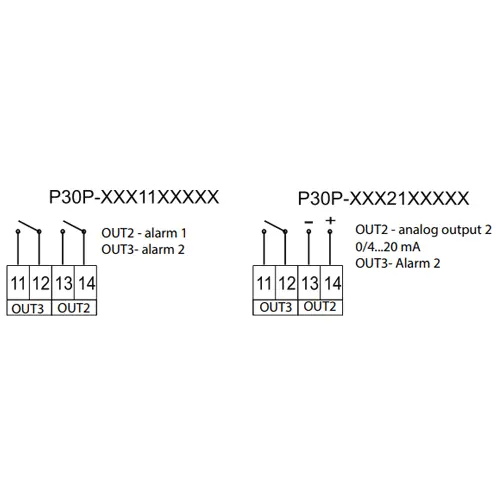

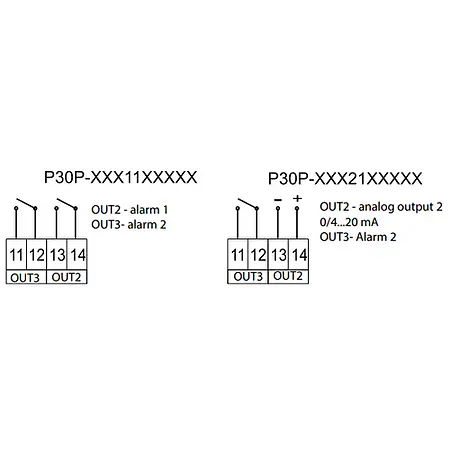

Leistungsmessumformer PCE-P30P Anschluss

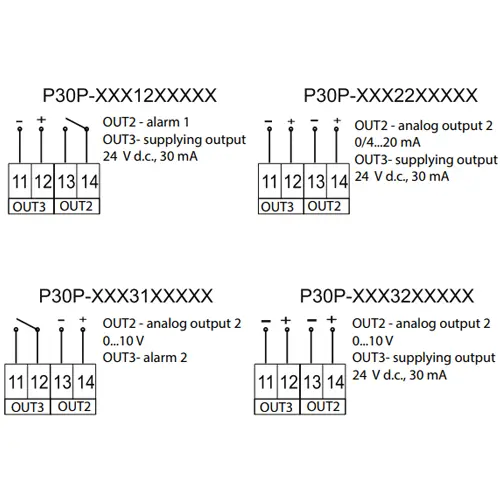

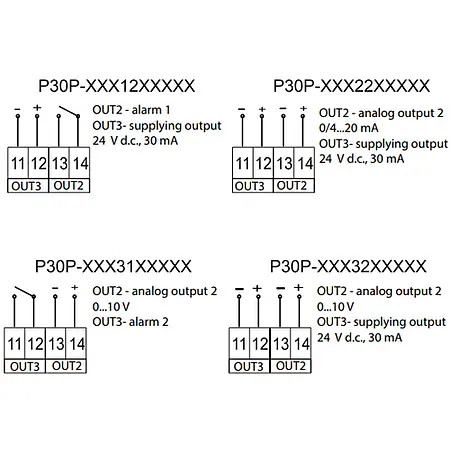

Leistungsmessumformer PCE-P30P Anschluss

Leistungsmessumformer PCE-P30P

Best.Nr.: PCE-P30P
EAN:
240,00 €
285,60 €
Preis zzgl. Versandkosten*
PCE-P30P
Lieferzeit:10 - 15 Werktage
AC Leistung (1 Phasig)
4 ... 20 mA / 0 ... 10 V
Ja
Ja
RS485 / Ethernet
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Sicheres Bezahlen

Sicheres Bezahlen

Beschreibung

Leistungsmessumformer zur Überwachung von 1-Phasen Netzparametern / Alarmrelais
Analogausgang / Modbusschnittstelle / Hutschienenmontage / optional mit Display
Der Leistungsmessumformer PCE-P30P wird eingesetzt um 1-Phasen Netzparameter zu überwachen. Dabei wandelt der Leistungsmessumformer die entsprechenden Parameter in ein Normsignal um. Zusätzlich wird der Parameter auf den Modbus vom Leistungsmessumformer gegeben. Der Leistungsmessumformer besitzt neben dem Analogausgang programmierbare Alarmrelais. Der Leistungsmessumformer kann mit Hilfe der Tasten oder dem unserer Programmiersoftware eingestellt werden. Über das Display am Leistungsmessumformer können die Messwerte abgelesen werden. Neben dieser Darstellung am Leistungsmessumformer wird der Anwender über evtl. aufgetretene Alarme informiert. Neben der Umformung der Messsignale in ein Normsignal kann der Leistungsmessumformer Events speichern. Der Leistungsmessumformer besitzt einen optionalen Speicher Ereignisse.

Merkmale

- einfache Montage auf der Hutschiene
- mit Display
- Strom- oder Spannungsausgang
- Optional mit Speicher und Ethernet
- RS485 Modbusschnittstelle
- Alarmrelais

Spezifikation

Technische Daten vom Leistungsmessumformer PCE-P30P
Messbereich / Messgröße Bereich (U und I Skalierbar) Genauigkeit vom Messbereich
100 V RMS 1 V ... 230 V ± 0,2 %
230 V RMS 4 V ... 230 V ± 0,2 %
1 A 0,01 A ... 1 A ± 0,2 %
4 A 0,01 A ... 5 A ± 0,2 %
Frequenz

40 ...

40 ... 60 Hz

 ±0,1 %
Wirkleistung -100 ... 100 W ± 0,5 %
Scheinleistung 0 ... 100 VA ± 0,5 %
Wirkleistungsfaktor -1 ... 1 ± 1 %
Phasenwinkel 0 ... 359,9 ° ± 1 %
Wirkenergie 0 ... 9.999.999,9 kWh ± 0,5 %
Blindenergie 0 ... 9.999.999,9 Gvarh ± 0,5 %
Scheinenergie 0 ... 9.999.999,9 GVAh ± 0,5 %
Ausgang (wählbar)0/4 ... 20 mA
0 ... 10 V
Relaisausgang1 oder 2 Schließerrelais (250 V/5 A AC; 30 V/5 A DC)
Schnittstelle RS485 Modbus ASCII / RTU
Abmessungen 45 x 100 x 100 mm
Gewicht 250 g
Schutzgrad IP40
Spannungsversorgung 85 ... 253 V AC / DC
20 ... 40 V AC / DC
Betriebsbedingungen -20 ... 55 °C
0 ... 95 % r.F.
Lagerbedingungen -25 ... 85 °C
0 ... 95 % r.F.
Messkategorie CAT III / 600 V

Lieferumfang

1 x Leistungsmessumformer PCE-P30P 1 x Bedienungsanleitung
