Best.Nr.: PCE-N30U

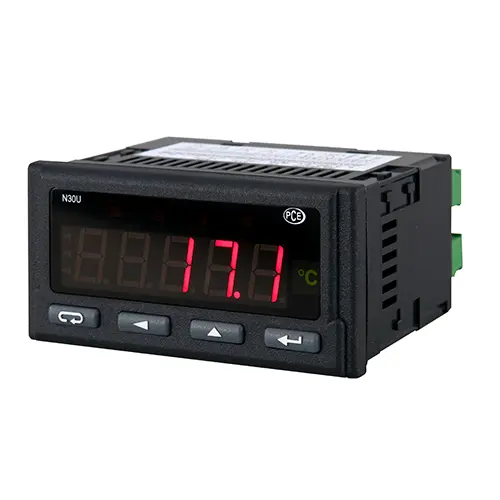

Einbau-Messinstrument PCE-N30U

179,90 €
214,08 €
:
4250348717320
PCE-N30U
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Lieferzeit: 10 - 15 Werktage

Beschreibung

diverse Eingangssignale / dreifarbige Anzeige / Frontseitig IP 65 / zwei Alarmausgänge /
optional mit Analogausgang / Sensorversorgung / 5-Stellige Anzeige / interne Echtzeituhr
Die Einbauanzeige PCE-N30U ist ein universell einsetzbares Messgerät zur Anzeige von Prozessgrößen. Neben den Normsignalen 0/4 ... 20 mA und 0 ... 10V können auch Widerstandstemperatursensoren und Thermoelemente direkt angeschlossen werden. Durch ein dreifarbiges Display sowie LEDs, die bei der Überschreitung von Grenzwerten aufleuchten, kann der Bediener schnell die aktuellen Messwerte der Einbauanzeige einschätzen. Weiterhin kann als Anzeigeeinheit zwischen 56 verschiedenen Einheiten gewählt werden. Die digitale Skalierung über bis zu 21 Punkte erlaubt eine genaue Nachbildung spezifischer Kurven. Die Einbauanzeige hat Frontseitig die Schutzklasse IP 65 und ist somit Staub- und Wassergeschützt. Die Projektierung der Einbauanzeige erfolgt über die Fronttasten. Mit Hilfe der optionalen RS485 können alle Parameter auch per Software eingestellt werden. Eine Manipulation der Einstellungen kann durch den Einsatz eines Passwortes unterbunden werden. Die Sensorversorgung, zwei Alarmausgänge sowie eine interne Echtzeituhr lassen einen sehr flexiblen Einsatz zu. Weiterhin kann die Einbauanzeige optional noch mit einem Analogausgang und einer RS485 Schnittstelle (Modbus Protokoll) ausgerüstet werden. Auch die Spannungsversorgung kann für den individuellen Einsatzfall ausgewählt werden (20 ... 40 V AC/DC oder 85 ... 253 V AC/DC).

Merkmale

- 21-Punkte Skalierung
- Frontseitig IP 65
- Einstellung über Fronttaste
- zwei Alarmausgänge
- 24 V Sensorversorgung
- optional RS-485 Schnittstelle, Wachselrelais, Analogausgang, OC Ausgang

Spezifikation

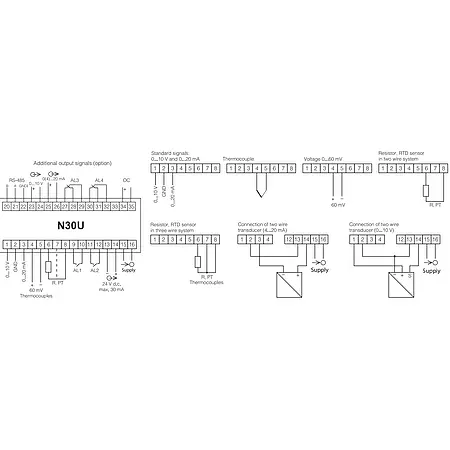

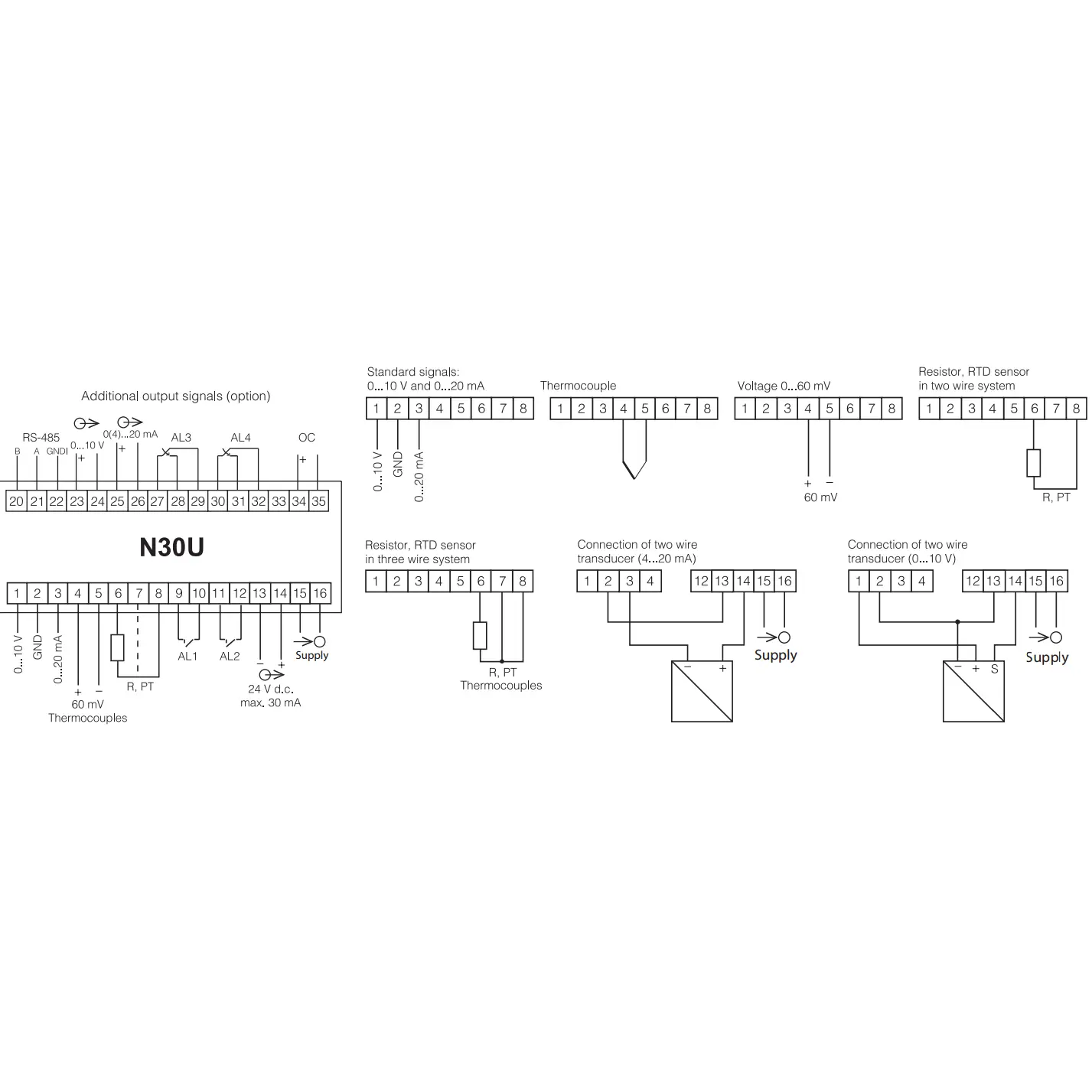

Eingang (einstellbar)2-, 3- Leiter PT100, PT500, PT1000
Thermoelemente Typ J, K, N, E, R, S
Widerstand 0 ... 410 Ω / 4010 Ω
Spannung -10 ... +63 mV DC, -13 ... +13 V DC
Strom -24 ... +24 mA DC
Messrate1/Sekunde
Auflösung16 Bit
Genauigkeit0,1 %
InnenwiderstandSpannungsmessung: 1 MΩ
Strommessung: 12 Ω
Skalierung21 Punkte
Anzeige5-Stellige 7-Segment LED-Anzeige, dreifarbig
14 mm Ziffernhöhe
Anzeigebereich-19999 ... 99999
IndikatorenAlarme
Sensorversorgung24 V DC, max. 30 mA
Ausgänge2 Schließerrelais 250 V / 0,5A, Sensorversorgung
Zusätzliche Ausgänge (wählbar)Analogausgang (0 ... 10 V / 4 ... 20 mA)
RS485 Schnittstelle
2 Wechselrelais 250 V / 0,5 A
Open Collector Ausgang
Umgebungsbedingungen Betrieb: -25 °C ... 55 °C / 25 ... 95 % r.F.
Lager: -33 °C ... +70 °C / 25 ... 95 % r.F.
Abmessungen96 mm x 48 mm x 93 mm
Schalttafelausschnitt92 mm x 45 mm (nach DIN)
Versorgungsspannung (wählbar)85 ... 253 V AC/DC
20 ... 40 V AC/DC
SchutzartFront: IP 65
Gewicht< 200 g
MontageMontageclips mit Klemmschrauben,
Anschluss über Klemmleiste
GehäuseRobustes Kunststoffgehäuse

Lieferumfang

Lieferumfang
1 x Einbauanzeige PCE-N30U, Befestigungsmaterial, Dichtung, Bedienungsanleitung
