Best.Nr.: PCE-N20U

Einbau-Messinstrument PCE-N20U

124,90 €
148,63 €
:
4250348709349
PCE-N20U
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Normsignal 0 ... 10 V
Lieferzeit: 10 - 15 Werktage

Beschreibung

2 Alarmausgänge / Konfiguration über Software /
für das Normsignal 0-10 V /  Frontseitig IP 65 / mit Sensorversorgung

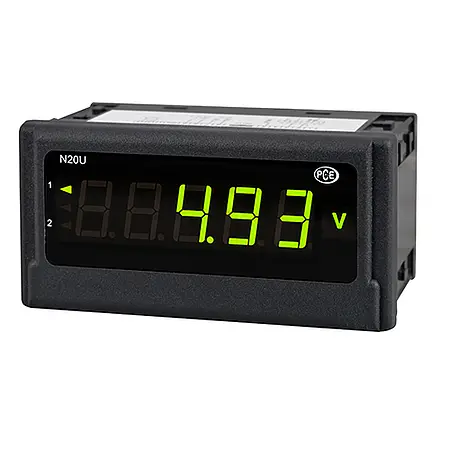

Die Einbauanzeige PCE-N20U wertet das oft verwendete Normsignal 0 ... 10 V aus. Da viele Sensoren und Messumformer einen entsprechenden analogen Ausgang haben, ist diese Einbauanzeige in weitern Bereichen einsetzbar. Auf dem 5-Stelligen LED-Display von dieser Einbauanzeige wird der aktuelle Messwert angezeigt. Die Anzeige des Messwertes kann in Abhängigkeit von dem Messwert in drei Farben erfolgen. Somit ist eine Einschätzung des aktuellen Messwerts auf den ersten Blick möglich. Zwei Open-Collector-Ausgänge erlauben eine Alarmierung bei der Überschreitung von Grenzwerten. Außerdem ermöglicht eine integrierte Spannungsversorgung von 24 V den direkten Anschluss von Sensoren und Messumformern. Die Einbauanzeige ist in zwei Ausführungen lieferbar, die sich in der Spannungsversorgung unterscheiden (230 V oder 24 V). Die Konfiguration der Alarmwerte und der Skalierung  erfolgt über die frei verfügbare Software LPCon. Mit Hilfe des optional erhältlichen Programmieradapters PCE-PD14 können Einstellungen vorgenommen werden, oder auch aus der Einbauanzeige ausgelesen werden. Mit der Software einmal erstellte Konfigurationen können so abgespeichert und immer wieder aufgerufen werden.

Merkmale

- Frontseitig IP 65
- für das Normsignal 0 ... 10 V
- Anschluss über Schraubklemmen
- Anzeige in drei Farben
- 24 V Sensorversorgung
- 5-stellige LED-Anzeige

Spezifikation

Technische Spezifikation
Eingang (wählbar)0 ... 10 V
0 ... 60 mV
± 10 V
Eingangswiderstand1 MΩ
Grundgenauigkeit± (0,2 % FS + 1 dgt.)
Skalierung2-Punkt
Zeit zur Durchschnittbildung0,5 ... 20 s
Ausgänge2x Open Collector, 30 V, 20 mA
Sensorversorgung24 V, 30 mA
Anzeige

5-stellige 7-Segment LED-Anzeige, Höhe: 14 mm

dreifarbig

Anzeigebereich-19999 ... 99999
Umgebungstemperatur Im Betrieb: -10 °C ... 55 °C
Lagerung: -25 °C ... +85 °C
max. Luftfeuchte< 95 % nicht kondensierend
Abmessungen96 mm x 48 mm x 64 mm
Schalttafelausschnitt92 mm x 45 mm (nach DIN)
Versorgungsspannung
(wählbar)
85 ... 253 V AC/DC
20 ... 40 V AC/DC
Leistungsaufnahme< 6 VA
SchutzartFront: IP 65
Gewicht< 250 g
MontageMontageclips mit Klemmschrauben,
Anschluss über Klemmleiste
GehäuseRobustes Kunststoffgehäuse

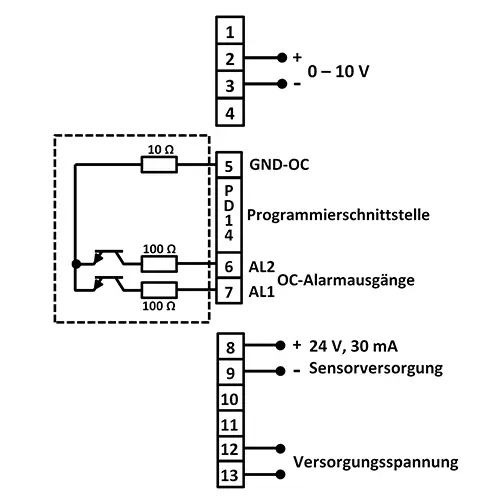

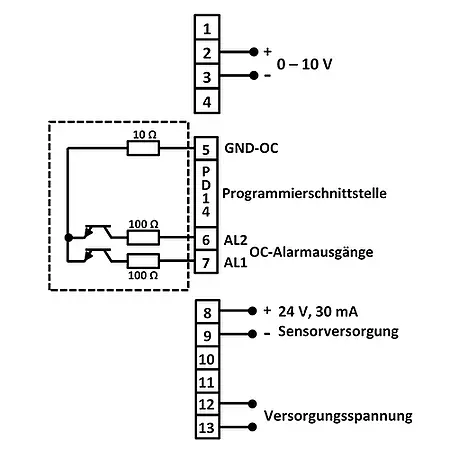

Der elektrische Anschluss von dem  Messinstrument erfolgt über Schraubklemmen. Auf dem Gehäuse ist ein Anschlussplan (ähnlich der Abbildung rechts) abgebildet. Somit ist vor Ort ein schneller und sicherer Einbau gewährleistet. Weiterhin befindet sich auf der Rückseite des Gehäuses auch die Programmier-Schnittstelle (PD14).

Lieferumfang

1 x Digitalanzeige PCE-N20 (in gewählter Ausführung)
4 x Befestigungsmaterial
1 x Dichtung
1 x Bedienungsanleitung

Hinweis: Die Anzeige wird in der gewählten Konfiguration ohne Skalierung des Messsignals ausgeliefert. Zur Skalierung des Anzeigegerätes wird der Programmieradapter PCE-PD14 benötigt!
