Best.Nr.: PCE-EMD 5

Einbau-Messinstrument PCE-EMD 5

796,90 €
948,31 €
:
4250348728449
PCE-EMD 5
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Lieferzeit: 1 - 2 Werktage

Beschreibung

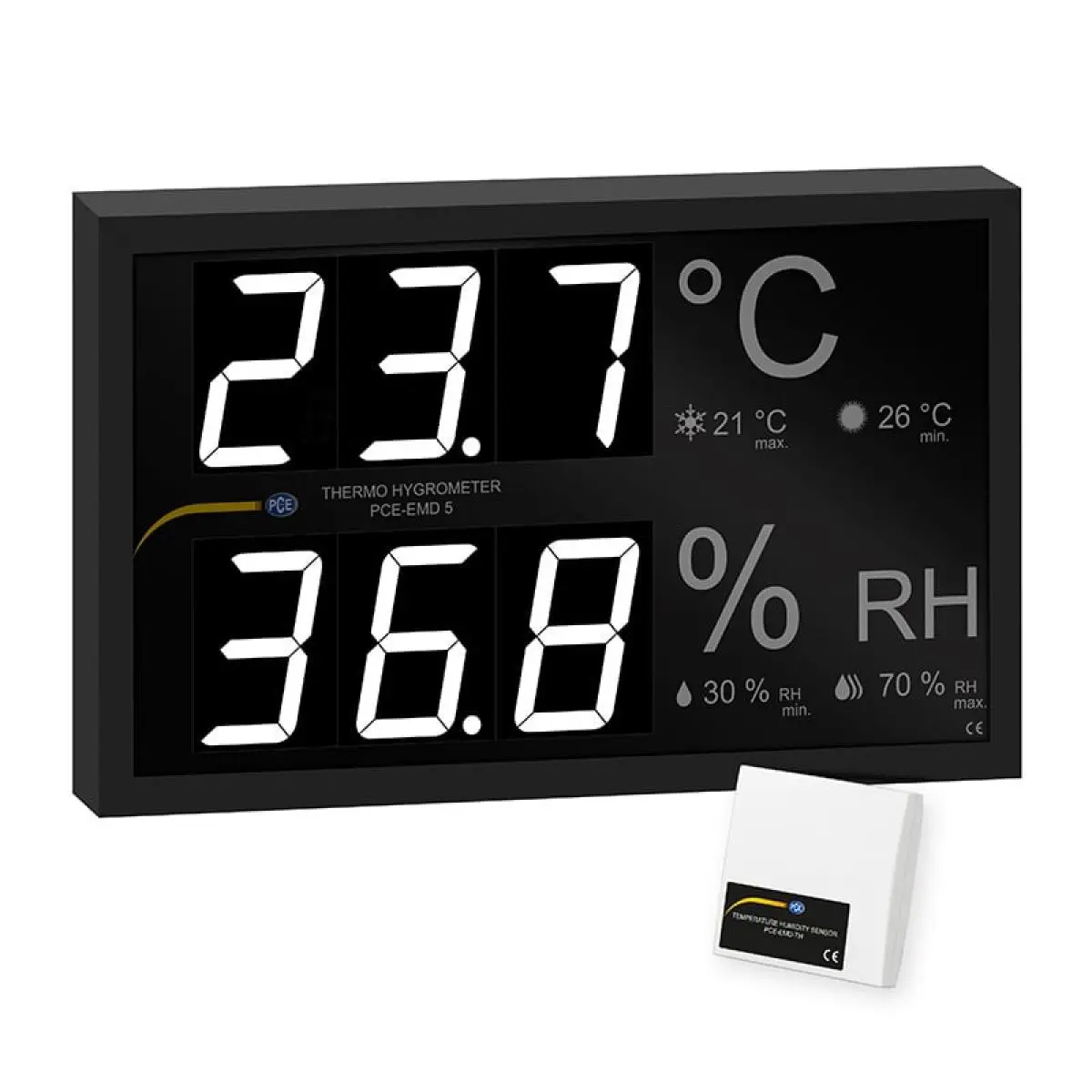

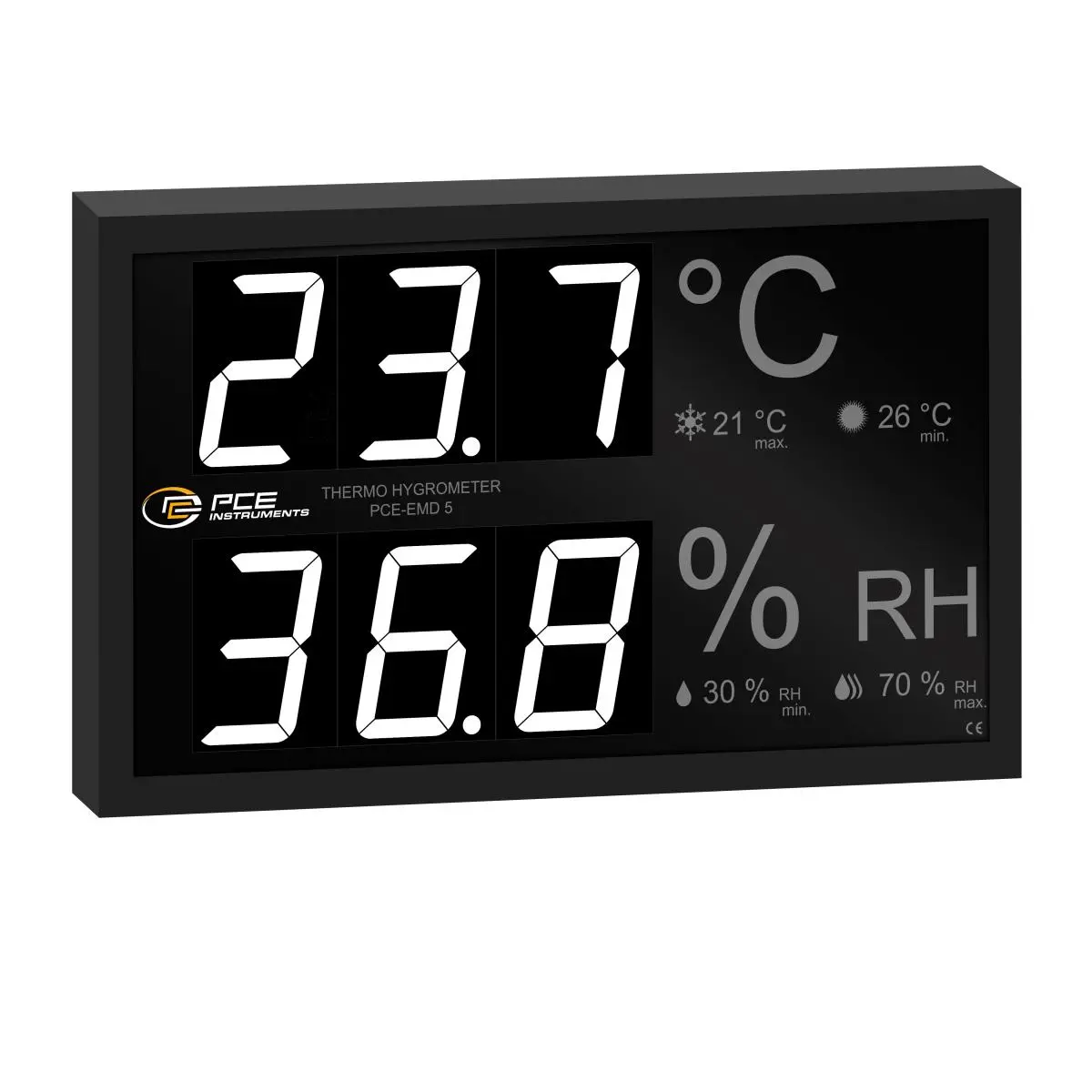

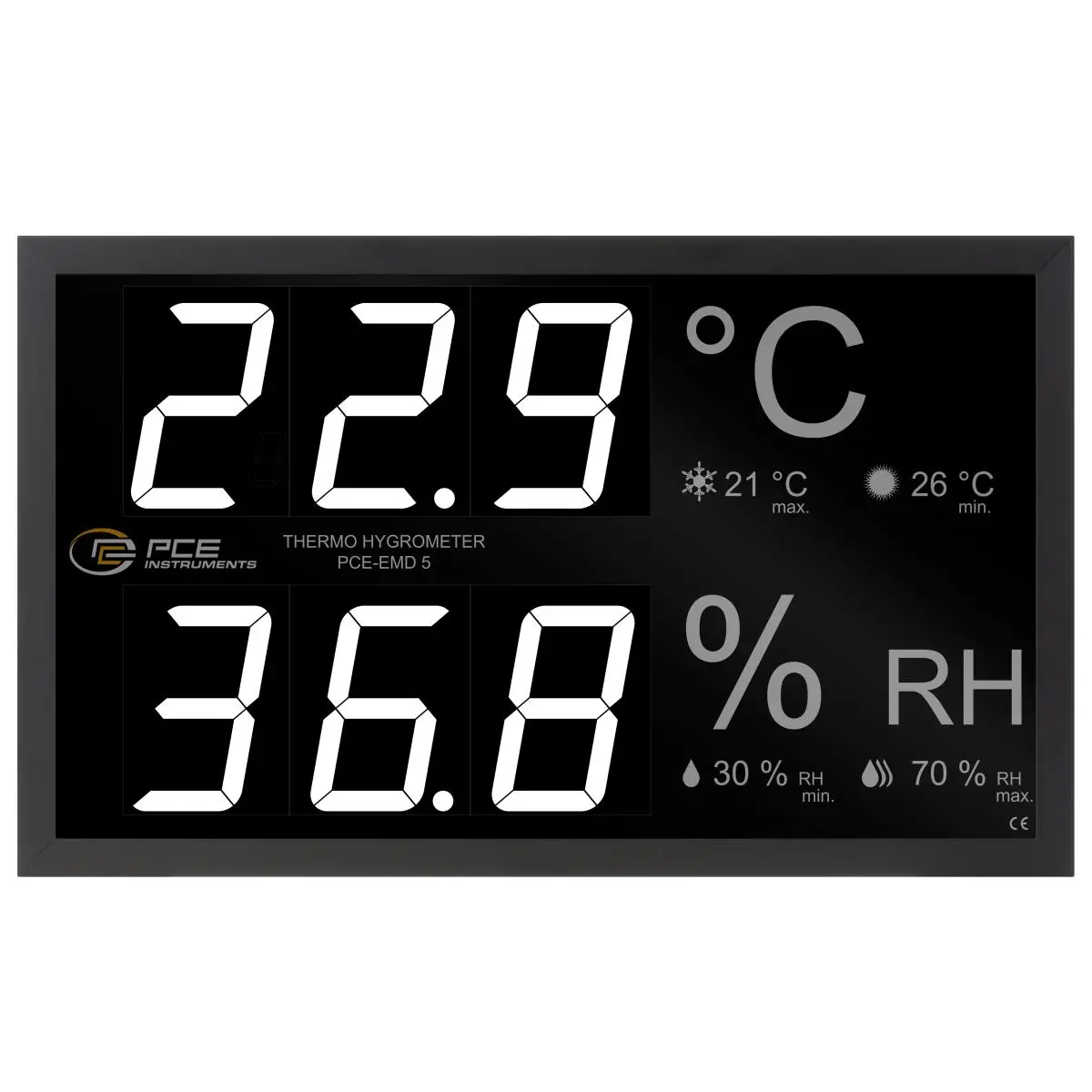

 Einbau-Messinstrument mit robusten Aluminium Rahmen / Ziffernhöhe 100 mm /
Temperaturmessbereich 0 ... 50 °C / Feuchtemessbereich 0,0 ... 99,9 % r. F. /
Anschluss von bis zu vier Sensoren gleichzeitig / optional mit ISO-Kalibrierzertifikat

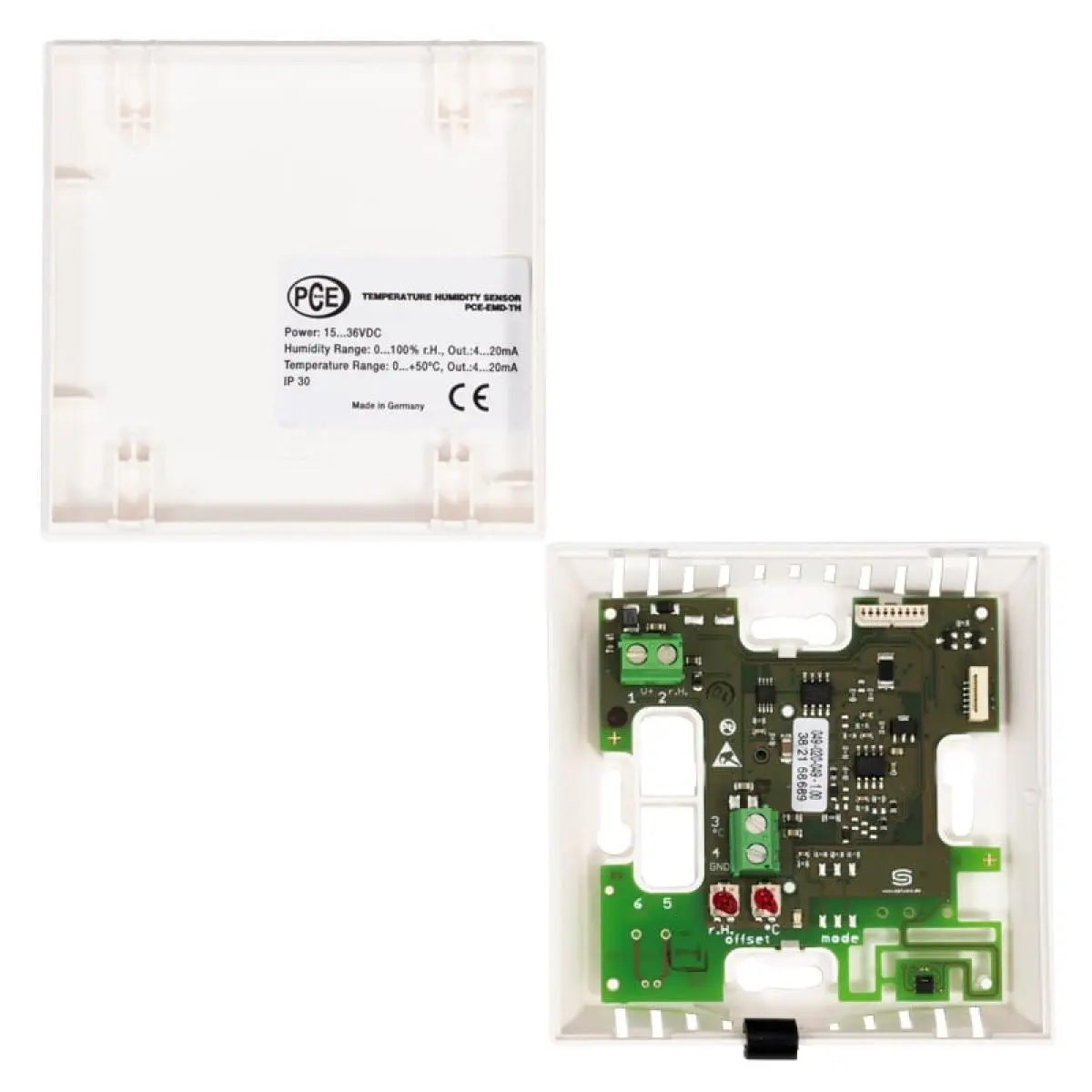

Das Einbau-Messinstrument kann mit bis zu vier externen Temperatur- und Feuchtemodulen verbunden werden. Der Temperaturmessbereich bei den Sensoren vom Einbau-Messinstrument liegt bei 0,0 … 50,0 °C und der Feuchtemessbereich liegt bei 0,0 … 99,9 % r. F.. Die Spannungsversorgung selbst erfolgt bei dem Einbau-Messinstrument über einen Netzanschluss von 110 … 220 V AC. Die integrierte Sensorversorgung kann die angeschlossenen Sensoren bei dem Einbau-Messinstrument mit 12 oder 24 V DC versorgen.

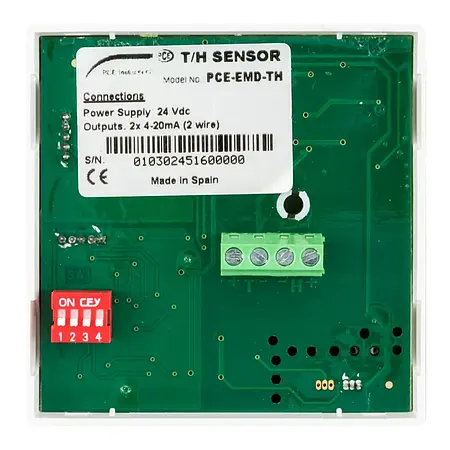

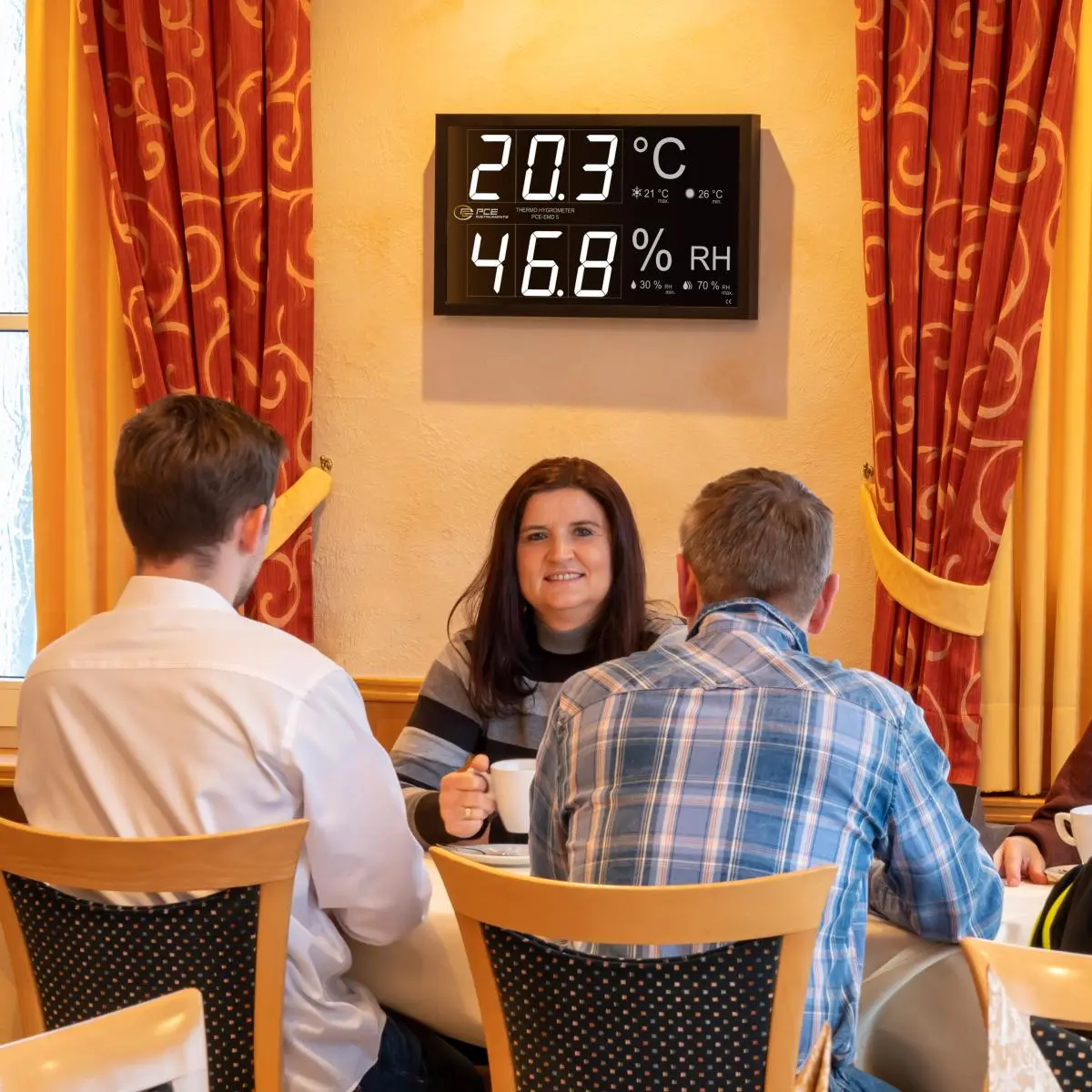

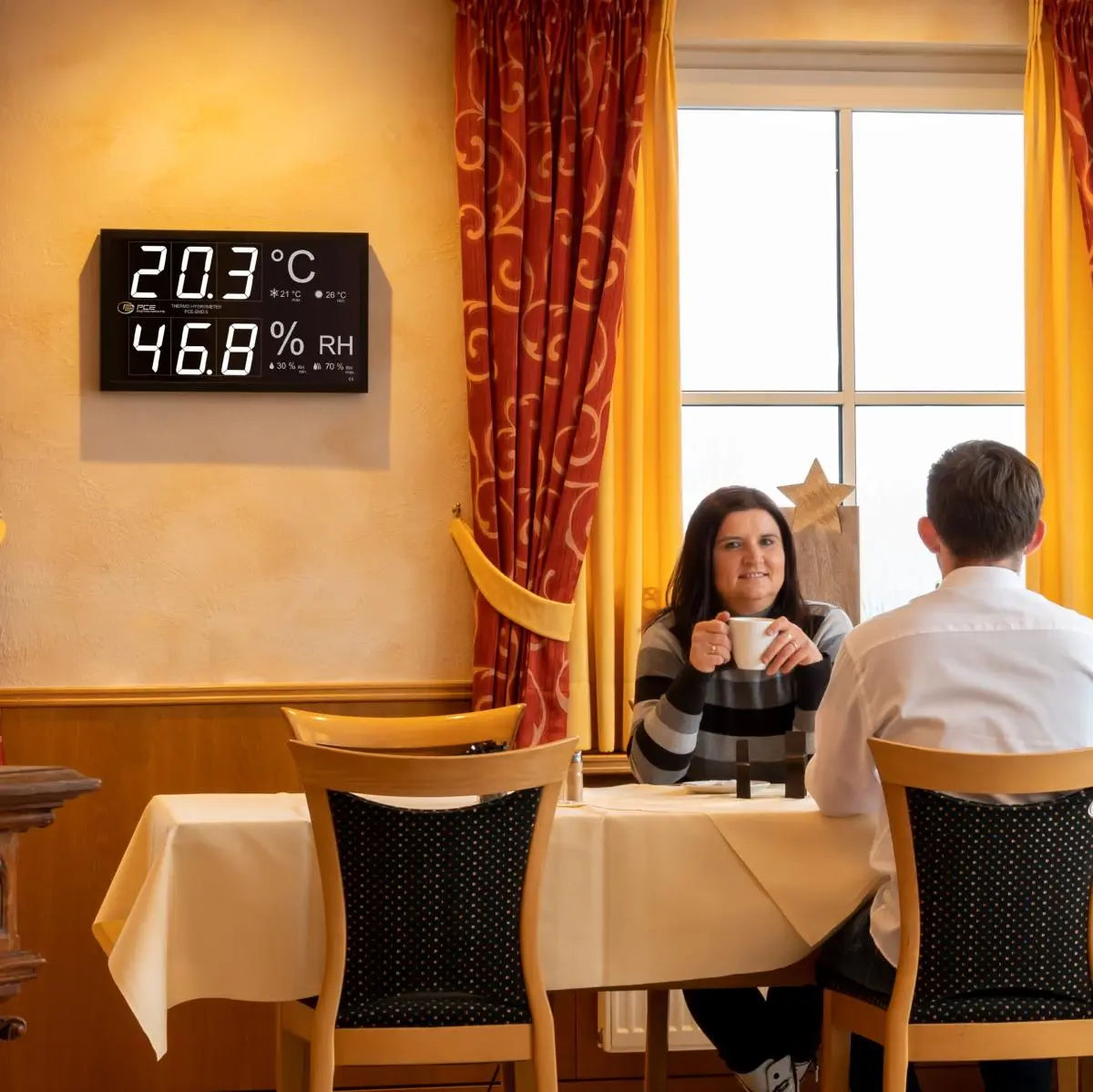

Sobald die Sensoren angeschlossen sind, werden diese von dem Einbau-Messinstrument automatisch erkannt. Die Kommunikation zwischen den Sensormodulen und dem Einbau-Messinstrument erfolgt über ein analoges 4 … 20 mA Signal. Sind mehrere Sensoren angeschlossen, wird der Durchschnittsmesswert aller Sensoren auf dem Einbau-Messinstrument angezeigt. Somit findet das Einbau-Messinstrument seine Anwendung zum Beispiel in Veranstaltungssälen, Restaurants oder in öffentlichen Gebäuden, um die Umgebungsbedingungen zu überwachen.

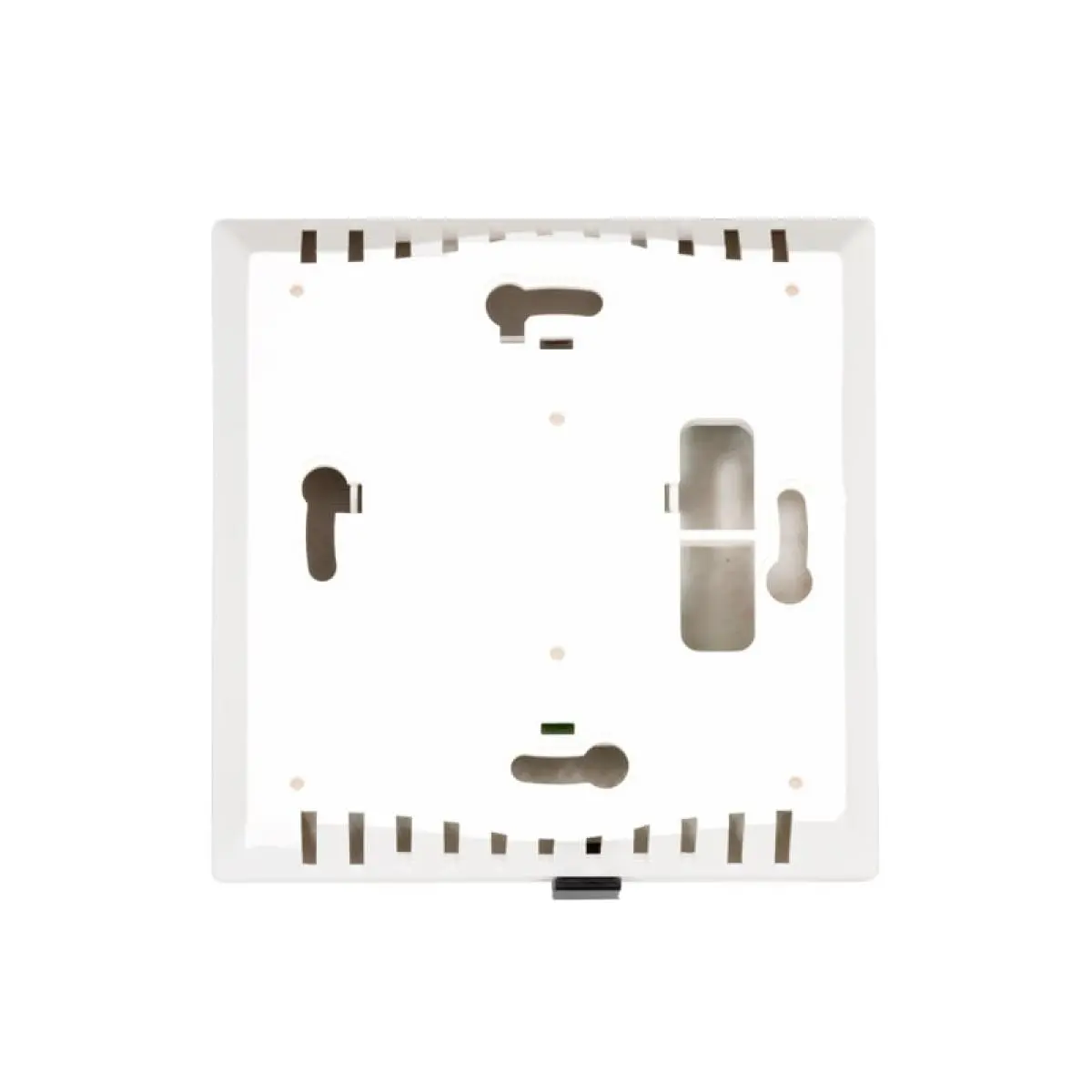

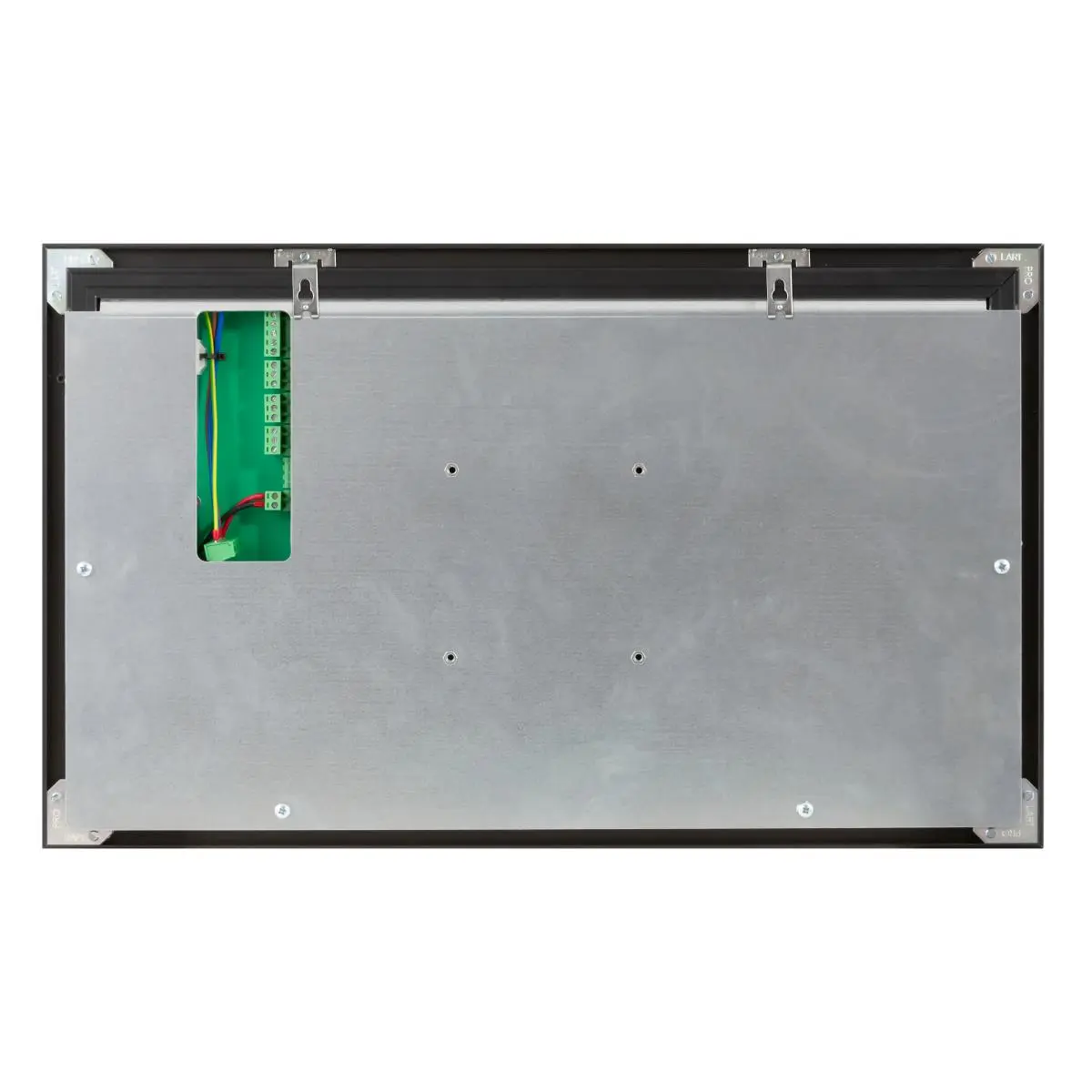

Die Montage von dem Einbau-Messinstrument als auch von dem Sensormodul erfolgt an einer Wand. Bei Bedarf kann das Einbau-Messinstrument an eine Monitorhalterung mit den Montagemaßen 75 x 75 mm montiert werden. Dadurch kann das Einbau-Messinstrument ideal ausgerichtet werden. Optional kann das Einbau-Messinstrument mit einem ISO Kalibrierzertifikat ausgestattet werden.

Merkmale

- Ziffernhöhe von 100 mm
- Messbereiche: 0,0 … 50,0 °C
- Wandmontage
- Anschluss von bis zu vier externen Sensoren
- analoges 4 ... 20 mA Eingangssignal
- optional mit ISO Kalibrierzertifikat

Spezifikation


Messbereich Temperatur 0,0 … 50,0 °C
Auflösung 0,1 °C
Genauigkeit ±0,5 °C

Messbereich Feuchte 0,0 … 99,9 % r. F.
Auflösung 0,1 % r. F.
Genauigkeit ±3 % r. F.

Weitere Spezifikationen
Reaktionszeit <15 Sekunden bei einer Windgeschwindigkeit von <1 m/s
Anzeigeintervall 1 Hz
Anzahl an verwendbaren Sensoren 4
Ziffernhöhe 100 mm
Ziffernfarbe weiß
Sensorversorgungsspannung 12 und 24 V DC
maximaler Sensorversorgungsstrom          100 mA
Impedanz Stromeingang <200 Ω
Gehäusematerial schwarz lackiertes Aluminiumgehäuse
Displayschutz entspiegeltes Methacrylat
Gehäusematerial Sensor ABS
Schutzklasse Display IP20
Schutzklasse Sensor IP30
Spannungsversorgung Display 110 ... 220 V AC 50 / 60 Hz
maximale Leistungsaufnahme 18 W
Montage Display Wandmontage, Monitorstativ (75 x 75 mm)
Montage Sensor Wandmontage

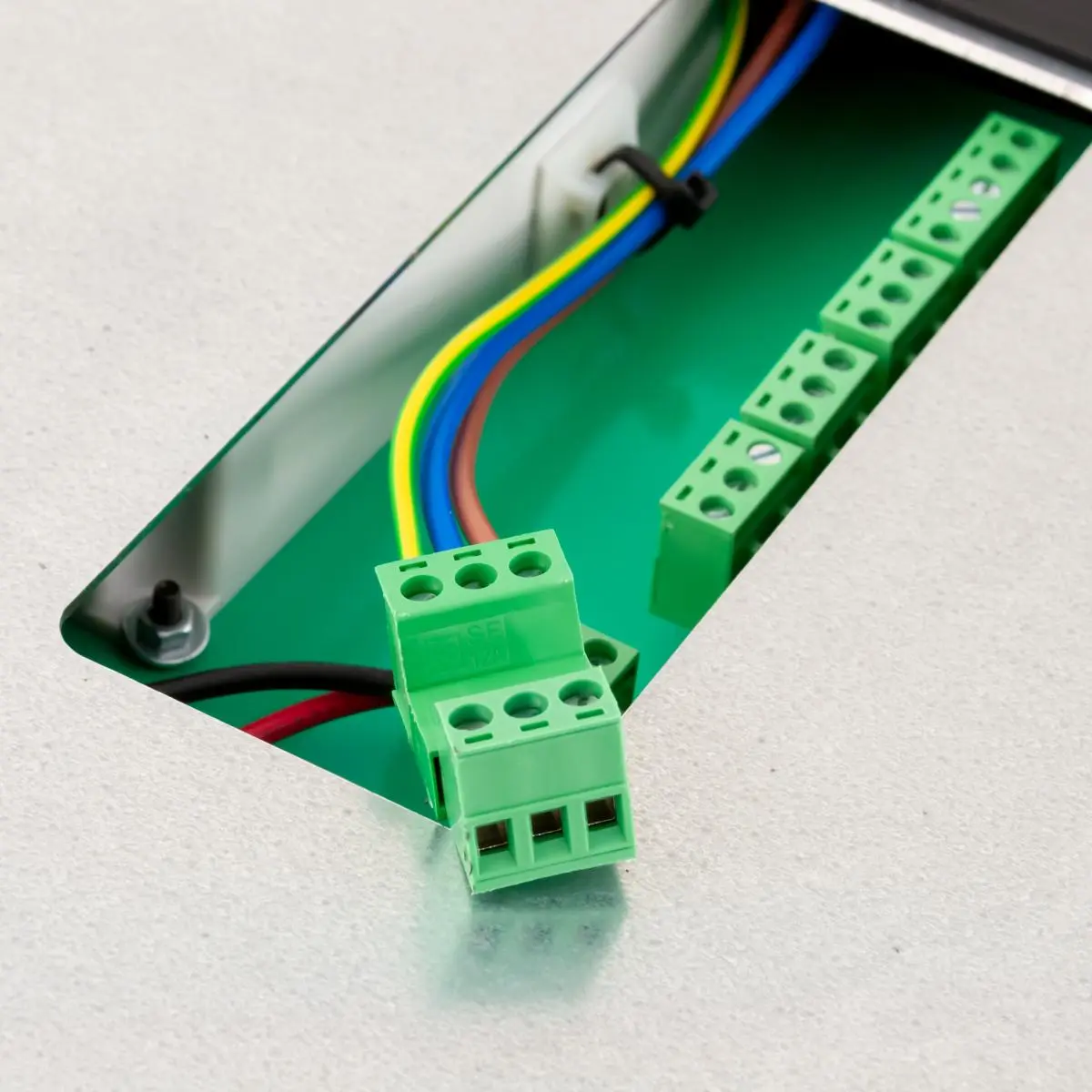

Klemmleiste Spannungsversorgung
Kabelquerschnitt 0,5 … 2,5 mm² (AWG 14) starres Kabel
  0,5 … 1,5 mm² (AWG 15) flexibles Kabel
Klemmleiste Sensoranschluss 0,14 … 0,15 mm² (AWG 18) starres Kabel
Kabelquerschnitt 0,15 … 1 mm² (AWG16) flexibles Kabel
Klemmleiste Drehmoment 1,2 Nm
Klemmleiste Schraubenlänge <12 mm
Abmessungen Displayanzeige 535 x 327 x 53 mm
Abmessungen Sensor 80 x 80 x 35 mm
Betriebsbedingungen -10 … 60 ºC, 5 … 95 % r. F., nicht kondensierend
Lagerbedingungen -20 … 70 ºC, 5 … 95 % r. F., nicht kondensierend
Gewicht Displayanzeige 4579 g
Gewicht Sensor 66 g


Lieferumfang

1 x Einbau-Messinstrument PCE-EMD 5
2 x Wandmontagehalterung

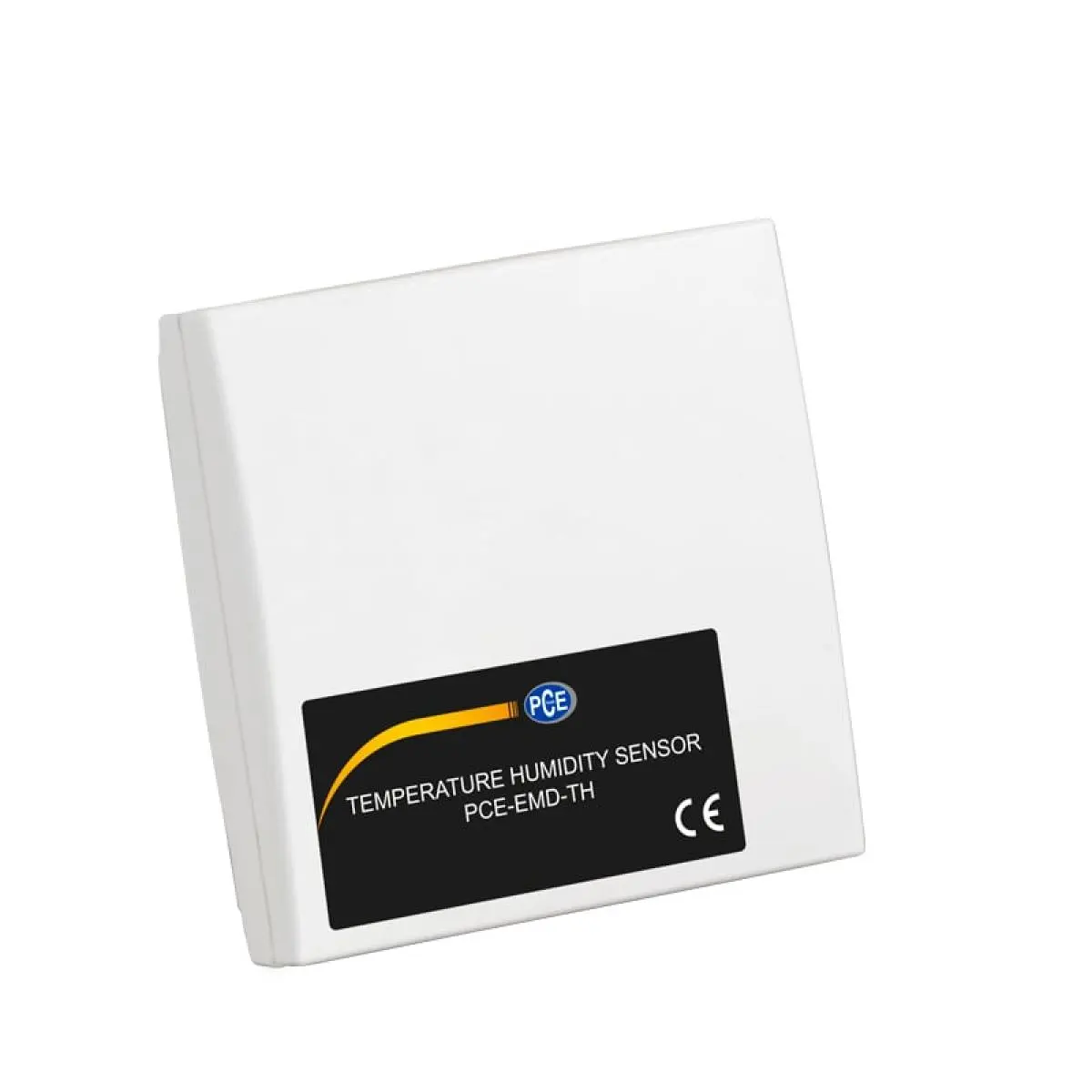

1 x Sensormodul PCE-EMD-TH
1 x Bedienungsanleitung
