Best.Nr.: PCE-DPD-U

Einbau-Messinstrument PCE-DPD-U

172,90 €
205,75 €
:
4250348722478
PCE-DPD-U
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Normsignal Universal
Lieferzeit: 1 - 2 Werktage

Beschreibung

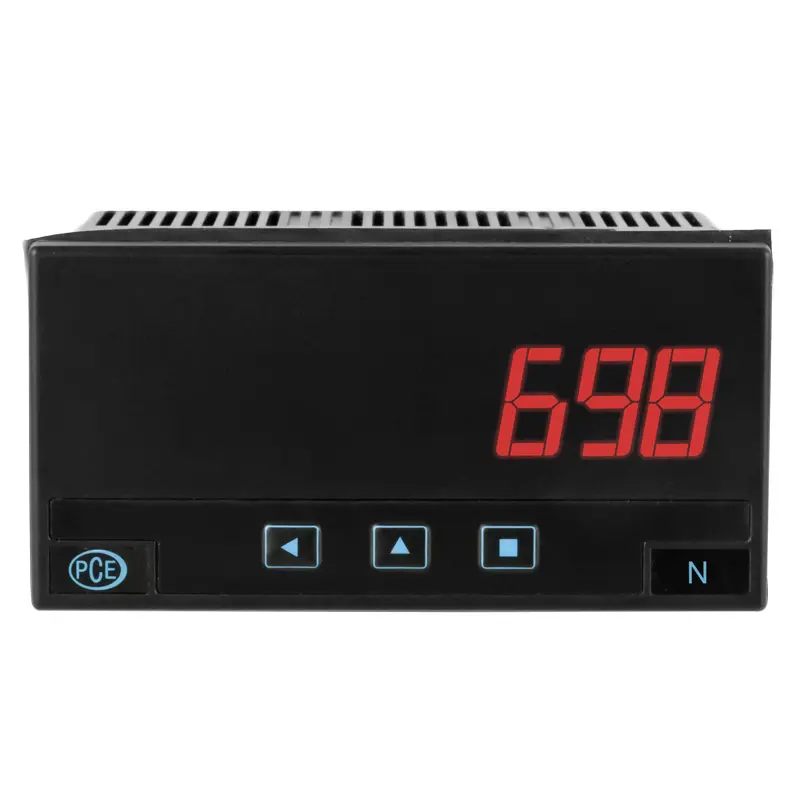

Einbau-Messinstrument
Universalanzeige für verschiedene Signale / 4-stellig / optionale Ausgangskarten / modularer Aufbau / IP65 Front

Das Einbau-Messinstrument ist konfigurierbar als AC- und DC-Voltmeter (bis zu 600 Vac / DC), AC- und DC-Amperemeter (bis zu 5 AAC / DC). Weiterhin zeigt das Einbau-Messinstrument Messwerte von Prozesssignalen (mA, VDC), Thermoelemente, resistive Temperatursensoren (Pt, Ni, PTC und NTC), Widerstände, Potentiometer und Frequenz an. Das Einbau-Messinstrument ist über die Fronttasten konfigurierbar. Eingebaut wird das Einbau-Messinstrument in einen Schalttafelausschnitt mit der Standardgröße 96 x 48 mm (1/8 DIN). Der Messwert ist mit 4 Stellen (9999 / -1999) skalierbar.



Ebenso stehen eine Schnellzugriffsfunktion auf Alarmsollwerte, externe Steuerung zur Aktivierung vordefinierter Funktionen, Eco-Modus für geringen Verbrauch, wählbare doppelte Skalierung, 5 konfigurierbare Helligkeitsstufen an dem Einbau-Messinstrument zur Verfügung. Ein einzelnes Universalnetzteil 18 ...  265 V AC / DC macht das Einbau-Messinstrument zu einem einfach einzusetzenden Prozessmessgerät. Optionale Module für Ausgang und Steuerung (Relais, Analogausgang, Modbus RTU) stehen dem Nutzer des Einbau-Messinstruments bereit.


Merkmale

- Frontseitig IP 65
- verschiedene Einheiten möglich
- Digitalanzeige für den Industrieprozess
- optionale Ausgänge
- 4-stellige Digitalanzeige
- viele Sensoren anschließbar

Spezifikation


Eingang

2-, 3- Leiter PT100, PT500, PT1000, Ni100, Ni200, Ni1000

  Thermoelemente Typ K, J, E, N, L, R, S, B, T, C
  Potentiometer: 500 ... 20 kOhm
  Widerstand: 5k ... 50kOhm
  Prozesssignale: 4 ... 20 mA, 0 ... 10 V
  Frequenz: 0 ... 100 Hz
  DC-Spannung: 60 mV, 200 mV 2 V, 20 V, 200 V, 600V
  DC-Strom: 20 mA, 5 A
  AC-Spannung: 2 V, 20 V, 200 V, 600 V
  AC-Strom: 20 mA, 5 A
Messrate 3 / Sekunde
Auflösung 16 Bit
Genauigkeit 0,1 %
Innenwiderstand Spannungsmessung: 1 MΩ
  Strommessung: 12 Ω
Skalierung 21 Punkte
Anzeige 4-Stellige 7-Segment LED-Anzeige, dreifarbig
Anzeigebereich -1999 ... 9999
Ausgänge Relais, Anaog, Seriel mit optionalen Ausgangskarten
Umgebungstemperatur Im Betrieb: 0 °C ... 55 °C
  Lagerung: -20 °C ... +70 °C
Abmessungen Digitalanzeige     96 mm x 48 mm x 91 mm
Schalttafelausschnitt 92 mm x 45 mm (nach DIN)
Versorgungsspannung 18 ... 265 V AC/DC
Schutzart Front: IP 65
Gewicht < 200 g
Montage Montageclips mit Klemmschrauben,
  Elektrischer Anschluss über Klemmleiste
Gehäuse Digitalanzeige Robustes Kunststoffgehäuse

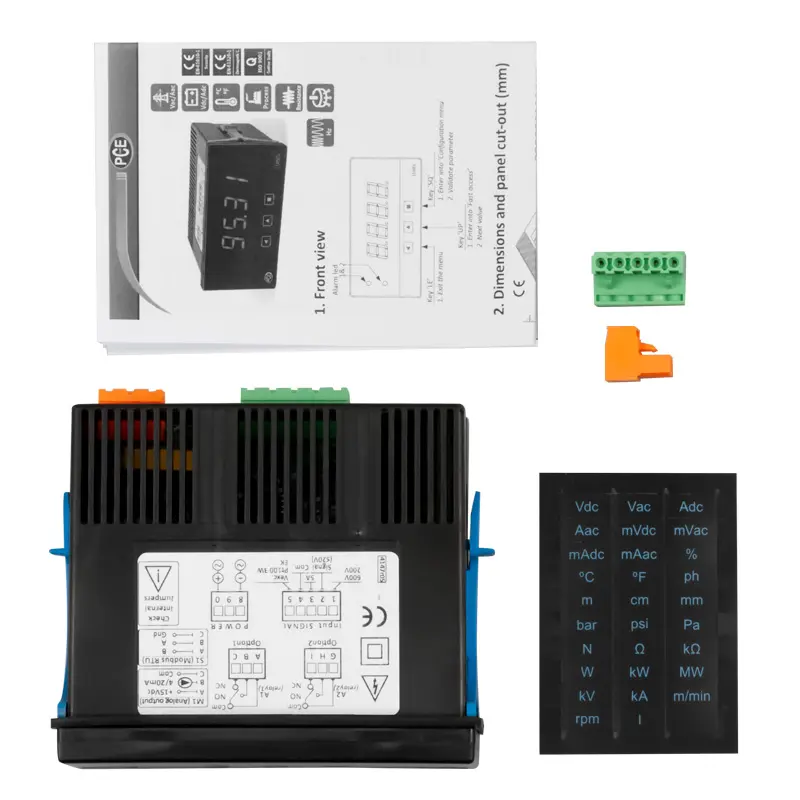

Lieferumfang

1 x Einbau-Messinstrument PCE-DPD-U
2 x Klemmen
1 x Bedienungsanleitung
