Technische Spezifikation | |
Eingang | 1 A, 5 A, 100 V, 250 V, 400 V |
Eingangswiderstand | 2 MΩ |
Genauigkeit (20 - 500 Hz) | ± (0,5 % FS + 1 dgt.) |
Zeit zur Durchschnittbildung | 0,5 ... 20 s |
Ausgänge | 2x Open Collector, 30 V, 20 mA |

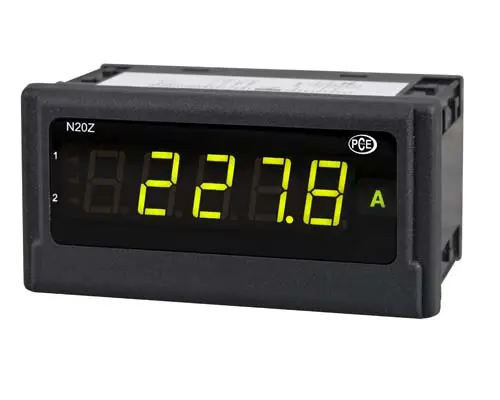

Anzeige | 5-stellige 7-Segment LED-Anzeige, Höhe: 14 mm dreifarbig |
Anzeigebereich | -19999 ... 99999 |
Umgebungstemperatur | Im Betrieb: -10 °C ... 55 °C Lagerung: -25 °C ... +85 °C |
max. Luftfeuchte | < 95 % nicht kondensierend |
Abmessungen | 96 mm x 48 mm x 64 mm |
Schalttafelausschnitt | 92 mm x 45 mm (nach DIN) |
Versorgungsspannung | 85 ... 253 V AC/DC, 20 ... 40 V AC/DC |
Leistungsaufnahme | < 6 VA |
Schutzart | Front: IP 65 |
Gewicht | < 250 g |
Montage | Montageclips mit Klemmschrauben, Anschluss über Klemmleiste |
Gehäuse | Robustes Kunststoffgehäuse |

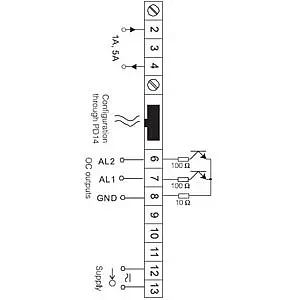

Die Spannungsanzeige wird über die an der Rückseite angebrachten Schraubklemmen elektrisch angeschlossen. Eine Übersicht der Anschlüsse ist auf dem Gehäuse untergebracht und ermöglich so einen schnellen und sicheren Einbau vor Ort. Die Programmierschnittstelle der Spannungsanzeige (PD14) ist ebenfalls hier untergebracht. Sie ist als Western-Buchse ausgeführt. Der Programmieradapter setzt den Datenstrom auf eine USB-Schnittstelle um. |
Der Programmieradapter PCE-PD14 wird dazu verwendet Anzeigegeräte von PCE Instruments zu konfigurieren. Der Programmieradapter wird über USB an den PC angeschlossen und ist mit allen gängigen Windowsbetriebssystemen kompatibel. Der Anschluss des Adapters an das Anzeigegerät erfolgt über ein Westernkabel. Der Programmieradapter PCE-PD14 wird über die Software LPCon angesteuert.
- Zur Programmierung der PCE-N2x Anzeigen und PCE-P2x Messwandler
- USB Anschluss
- RJ11 Geräteanschluss
- inkl. Software
Gehäuse PCE-TGH450 für Anzeigen, Regler oder Bildschirmschreiber mit Schalttafelausschnitt 45,0 x 92,0 mm. Für den Laboreinsatz.
Gehäuseart: Tischgehäuse mit Aufstellfüßen
Gehäuse-Material: ABS
Frontplatten-Material: Aluminium
Ausschnitt: 45 x 92 mm
