Best.Nr.: PCE-N24Z

Einbauanzeige PCE-N24Z Wechselspannung/ -Strom


95,90 €
114,12 €
PCE-N24Z
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Wechselspannung / Wechselstrom
LED - 4-stellig
Panelmontage
20 mm
48 x 96 mm
Lieferzeit: 1 - 2 Werktage

Beschreibung

Einbauanzeige PCE-N24Z
4-stellige LED-Anzeige mit 20 mm Höhe /  Frontseitig IP 65 / Sensorversorgung /
für
1 ... 100 V, 2,5 ... 250 V, 4 ... 400 V, 20 ... 500 Hz, 1 A, 5 A  / Konfiguration über Software
Die Einbauanzeige PCE-N24Z wird eingesetzt um Wechselstromparamter darzustellen. Die Einbauanzeige kann Wechselstrom, Wechselspannung oder Frequezen messen und anzeigen. Die Möglichkeit, das Eingangssignal frei zu skalieren, erlaubt einen sehr vielseitigen Einsatz dieser Einbauanzeige.  Das aktuelle Messergebnis ist dank des großen 4-stelligen LED-Displays sehr gut ablesbar. Die optionale Sensorversorgung von 24 V erlaubt einen direkten Anschluss von 2-Leiter Sensoren oder Messumformern, was den Einsatz dieser Prozessanzeige vereinfacht. Die Konfiguration erfolgt über die frei verfügbare Software LPCon. Mit Hilfe des Programmieradapters PCE-PD14 können Einstellungen vorgenommen, oder aus der Einbauanzeige ausgelesen werden. Die mit der Software erstellte Konfigurationen können abgespeichert und wieder aufgerufen werden.

Merkmale

- Frontseitig IP 65
- für 1 ... 100 V, 2,5 ... 250 V, 4 ... 400 V, 20 ... 500 Hz, 1 A, 5 A  (wählbar)

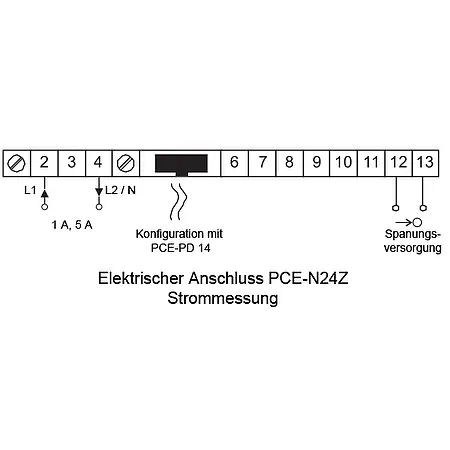

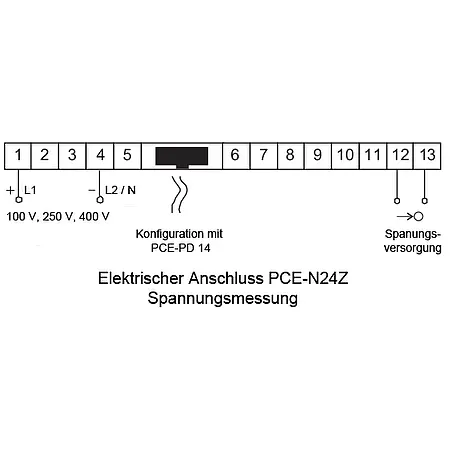

- Anschluss über Schraubklemme
- Konfiguration über Software
- 4-stellige LED-Anzeige

Spezifikation

Technische Spezifikation
Eingang (wählbar)

1 ... 100 V AC
2,5 ... 250 V AC
4 ... 400 V AC

20 ... 500 Hz (bei 24 ... 480  V)
0,01 ...1 A AC
0,05 ... 5 A AC

Genauigkeit± (0,2 % FS + 1 dgt.) (bei 20 ... 500 Hz)
Innenwiderstand10 Ω ± 1 %
Skalierung2-Punkt
Anzeige4-stellige 7-Segment LED-Anzeige, Höhe: 20 mm
Anzeigebereich-1999 ... 9999
Umgebungstemperatur Im Betrieb: -10 °C ... 55 °C
Lagerung: -25 °C ... +85 °C
Abmessungen96 mm x 48 mm x 64 mm
Schalttafelausschnitt92 mm x 45 mm (nach DIN)
Versorgungsspannung
(wählbar)
230 V AC
110 V AC
24 V AC
85 ... 253 V AC/DC
20 ... 40 V AC/DC
Sensorversorgung
(wählbar)
24 V / 30 mA
SchutzartFront: IP 65
Gewicht< 200 g
MontageMontageclips mit Klemmschrauben,
Anschluss über Klemmleiste
GehäuseRobustes Kunststoffgehäuse

Lieferumfang

Lieferumfang
1 x Einbauanzeige PCE-N24Z, Befestigungsmaterial, Dichtung, Bedienungsanleitung
