Best.Nr.: PCE-N30O

Einbauanzeige PCE-N30O

134,90 €
160,53 €
:
4250348709301
PCE-N30O
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Impulse
LED - 5-stellig
Relais
Panelmontage
14 mm
48 x 96 mm
Lieferzeit: 1 - 2 Werktage

Beschreibung

zwei Zähler / dreifarbiges Display / 2 Alarmrelais / frei skalierbar /
zwei Steuereingänge
optional Analogausgang und RS485 Schnittstelle / Frontseitig IP 65

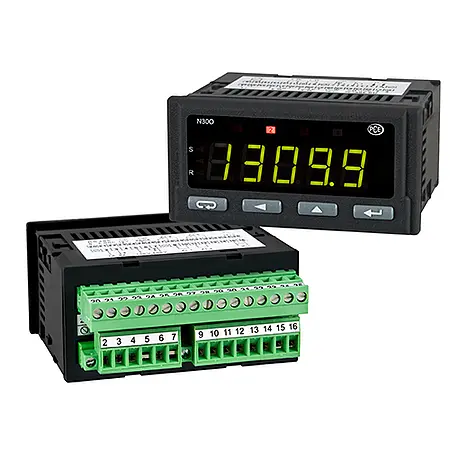

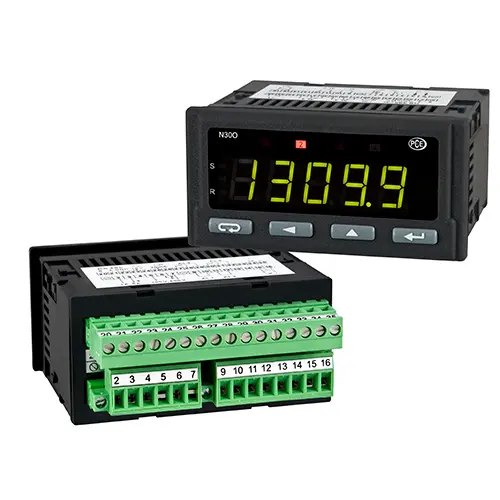

Die programmierbare Einbauanzeige PCE-N30O ist ein flexibel einsetzbarer Zähler für den industriellen Einsatz. Neben der Zählfunktion ermöglicht diese Einbauanzeige auch die Drehzahl- und Frequenzmessung sowie die Perioden- und Laufzeitmessung. Somit können Stückzählungen, Frequenzmessungen, Drehzahlmessungen, Prozesszeitmessungen und viele weitere Applikationen mit einer Frequenzanzeige gelöst werden. Aufgrund der internen Echtzeituhr kann zusätzlich auch die aktuelle Uhrzeit angezeigt werden. Die Anzeige erfolgt über ein drei-farbiges LED-Display, welches die Farbe in Abhängigkeit von dem aktuellen Messwert umschalten kann. Frequenzmesser und Zähler dieser Einbauanzeige können frei skaliert werden, was einen universellen Einsatz sicherstellt. Weiterhin ist diese Einbauanzeige mit zwei Alarmausgängen versehen. Über den 24 V Spannungsausgang können Sensoren direkt mit Spannung versorgt werden. Optional kann die Anzeige um einen programmierbaren analogen Ausgang, einer RS485-Schnittstelle und zusätzlichen Wechslerrelais erweitert werden. Da die Einbauanzeige frontseitig nach Schutzklasse IP 65 geschützt ist, stellt ein Einsatz im rauen industriellen Umfeld kein Problem dar.

Merkmale

- zwei interne Zähler
- Frontseitig IP 65
- dreifarbige Anzeige
- Start-/Stop- und Reseteingang
- zwei Alarmausgänge
- additionaler Analogausgang
- optionale RS-485 Schnittstelle
- zusätzlich wählbare Wechselrelais

Spezifikation

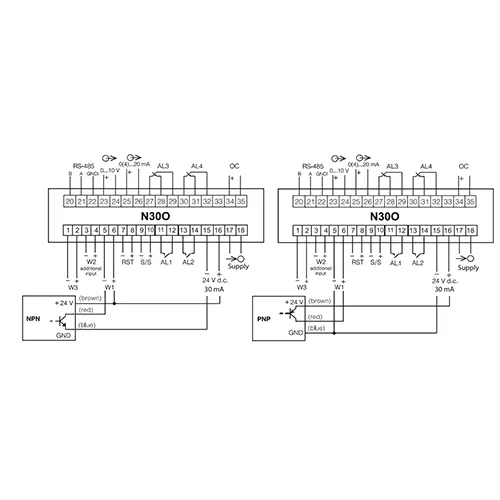

Eingange (einstellbar)3 Zählereingänge (NPN / PNP)
2 Steuereingänge (Start/Stopp und Reset)
MessbereicheZähler: -19 999...99 999
Frequenz < 10 kHz: 0,05...99 999 Hz
Frequenz > 10 kHz: 1 Hz ...1 MHz
Umdrehungen: 0,05...99 999 U/min
Periodendauer < 10 s: 0,0001...11 s
Periodendauer > 10 s: 0,0001...3600 s
Laufzeit: 0...99 999 h
Uhrzeit: 00.00 ... 23.59
Eingangsspannung5 ... 36 V DC

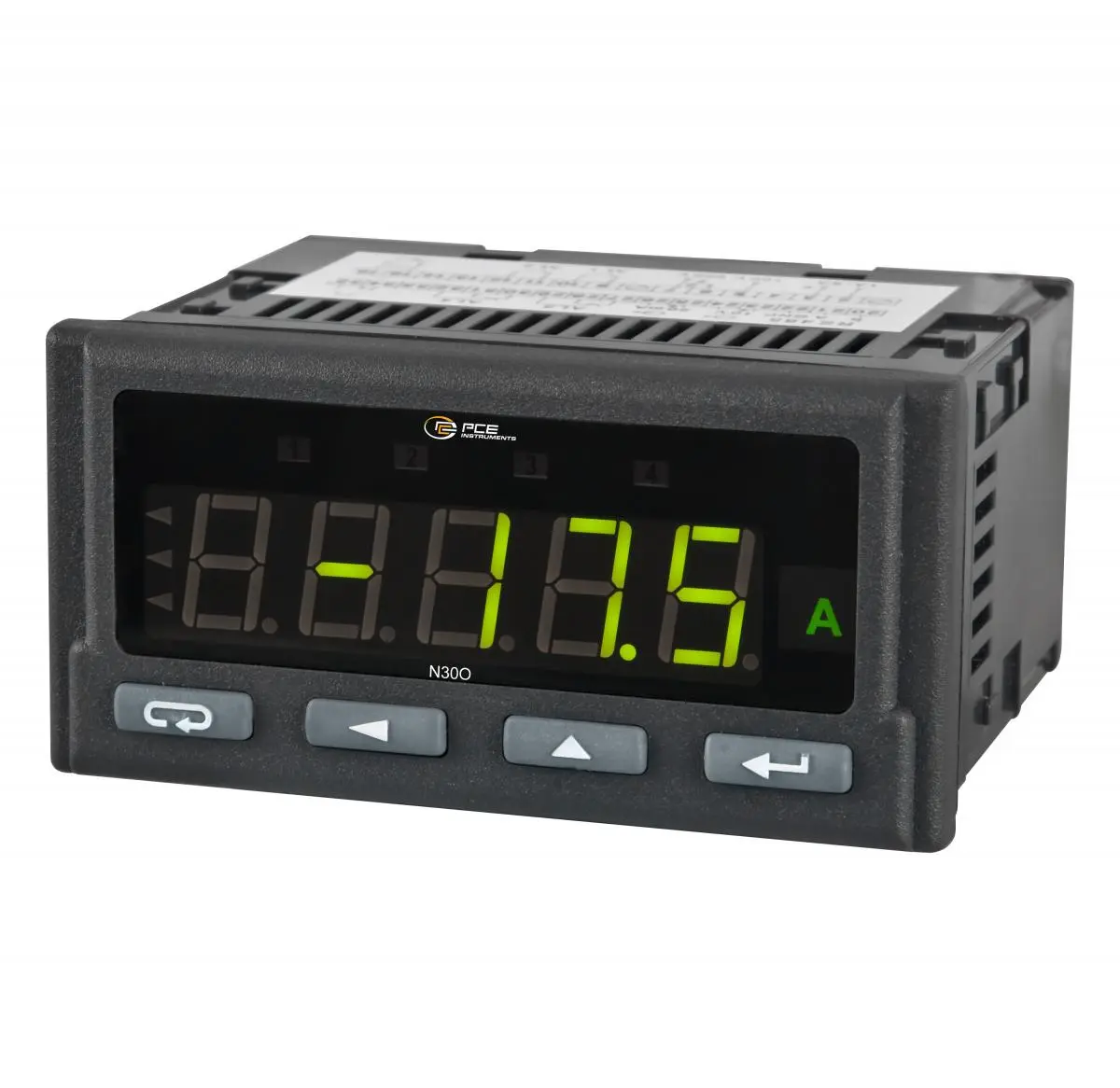

Anzeige5-Stellige 7-Segment LED-Anzeige, dreifarbig
Leistungsaufnahme6 VA
Ausgänge2 Schließerrelais 250 V / 0,5 A
Spannungsversorgung: 24 V DC / 30 mA
Zusatzausgänge (wählbar)Open Collector
RS485 Modbus-Schnittstelle
Analog Ausgang (4 ... 20 mA / 0 ... 10 V)
2 Wechselrelais 250 V / 0,5 A
Umgebungsbedingungen Im Betrieb: -25 °C ... 55 °C
Lager: -33 °C ... +70 °C / 25 ... 95 % r.F.
Abmessungen96 mm x 48 mm x 93 mm
Schalttafelausschnitt92 mm x 45 mm (nach DIN)
Versorgungsspannung
(wählbar)
85 ... 253 V AC/DC (45 ... 65 Hz)
20 ... 40 V AC/DC
SchutzartFront: IP 65
Gewicht< 200 g
MontageMontageclips mit Klemmschrauben,

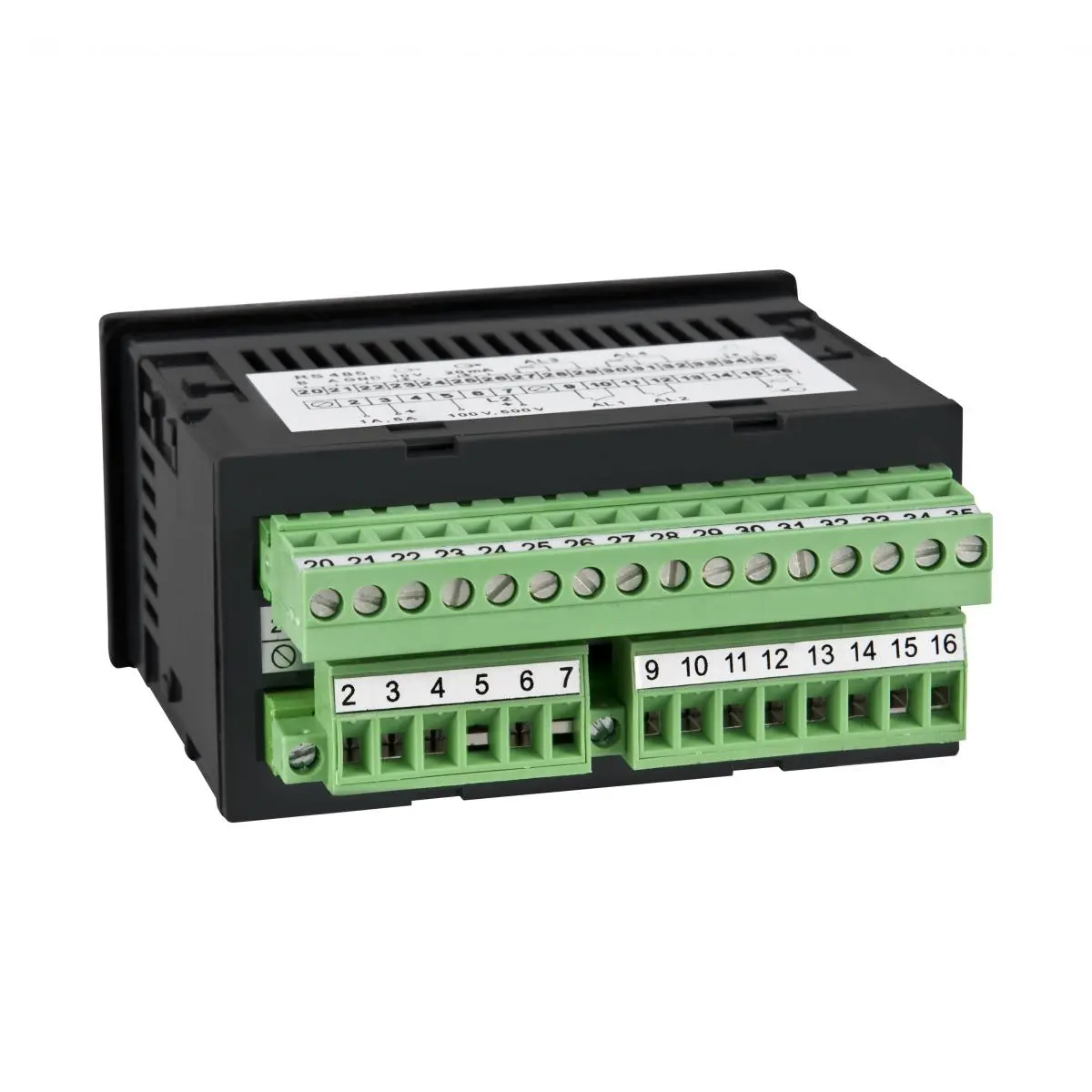

Anschluss über Klemmleiste
NormenEN 61010-1 CAT III

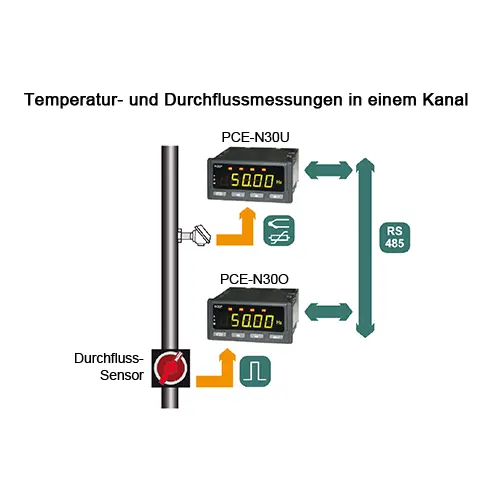

Einige Messaufgaben in der Industrie lassen sich am einfachsten mit einer Frequenzanzeige lösen. Während bei der Messung einer Temperatur oder eines Drucks gewöhnlich ein Strom- oder Spannungssignal verwendet wird, bietet sich z.B. bei der Durchflussmessung mit einem Flügelrad eine Frequenzmessung an. Die Einbauanzeige PCE-N30O kann dieses Frequenzsignal messen und auf Ihrem 3-farbigen LED Display darstellen. Die Frequenzanzeige PCE-N30O ist vielseitig einsetzbar. Die Konfiguration der Anzeige erfolgt über frontseitig angebrachte Tasten. Bei Bedarf kann der Zugriff auf die Menüs durch ein Passwort geschützt werden, was unbefugte Eingriffe verhindert. Die LED-Anzeige kann in Abhängigkeit des Messwertes verschiedene Farben annehmen. Somit kann das bedienende Personal besondere Situationen wie eine Grenzwertüberschreitung sehr schnell und einfach wahrnehmen.

Lieferumfang

1 x Einbauanzeige PCE-N30O, Befestigungsmaterial, Bedienungsanleitung
