Die Auswahl einer geeigneten Wärmebildkamera ist auschlaggebend von der Anwendung abhängig. Für präzise Temperaturmessungen werden üblicherweise Wärmebildkameras benutzt, welche eine hohe Auflösung haben. Ist die Temperatur eher nebensächlich und soll nur ein Wärmeverlauf dargestellt werden, so können auch Wärmebildkameras mit geringerer Auflösung benutzt werden.
Zur schnellen Begutachtung von elektronischen Komponenten in Schaltschränken, sind Wärmebildkameras mit geringeren Auflösungen durchaus ausreichend. Hier kann beispielsweise die Wärmebildkamera PCE-TC 28 zum Einsatz kommen. Mit einer Auflösung von 38 x 38 Pixel sind ausreichend gute Bilder sichtbar.
Auf der enthaltenen SD-Speicherkarte können Aufnahmen gespeichert und für spätere Dokumentationen bereitgestellt werden. Auch die Analyse von bewegten Teilen, wie zum Beispiel Wellen oder Lager, kann mit dieser Wärmebildkamera durchgeführt werden.
In der Bauwerksdiagnostik werden zumeist höhere Auflösungen der Wärmebildkameras benötigt. Um eventuelle Wärmebrücken oder mangelnde Dämmungen zuverlässig detektieren zu können, sollte die Auflösung der Kamera mindestens 160 x 120 Pixel betragen. Des Weiteren sollte das Augenmerk auch auf robuste Gehäuse gelegt werden, da die Umgebungsbedingungen durchaus rau sein können. Mit der o.g. Auflösung können auch zuverlässig Temperaturen von elektronischen Bauteilen auf Platinen gemessen werden.
Für wissenschaftliche Anwendungen, Marine/ Defense oder in Prozessen, bei denen hohe Genauigkeiten gefordert werden, empfiehlt sich die Verwendung einer Wärmebildkamera mit hoher Auflösung. Diese starten bei 640 x 480 Pixel. In dieser Klasse der Wärmebildkameras werden meist auch leistungsstärkere Prozessoren verbaut, welche höhere Bildraten liefern und eine Dokumentation der Messdaten vor Ort, beispielsweise durch Text- oder Sprachkommentare, ermöglichen.
Viele Wärmebildkameras bieten auch die Möglichkeit, neben dem Wärmebild selbst, eine Echtbild Aufnahme des Messobjektes mit Hilfe einer integrierten Digitalkamera zu speichern. Diese beiden Bilder können auch überlagert werden. Da unter bestimmten Bedingungen die eindeutige Zuordnung eines Messobjektes anhand des Wärmebildes schwierig ist, kann diese Problematik mit der Aufnahme eines Echtbildes vermieden werden. Des Weiteren können bei der späteren Dokumentation, gefundene Problemstellungen im Echtbild deutlich gemacht werden.

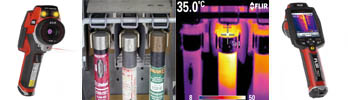

Wie oben erwähnt, eignen sich mobile Wärmebildkameras zur Begutachtung von Schaltschränken, Maschinen, Lagern, Wellen, Bauwerken uvm. Dem Anwender wird durch eine mobil einsetzbare Wärmebildkamera die Möglichkeit gegeben, verschiedenste Messobjekte ohne großen Aufwand zu vermessen.
In automatisierten Prozessen hingegen, bei denen gleichbleibende Produktqualität gewährleistet werden soll, sind stationäre Wärmebildkameras von Vorteil. Mit der auf den Prozess zugeschnittenen Auswertungssoftware, können abweichende Temperaturen, beispielsweise in der Metallindustrie, vollautomatisch detektiert und später ausgesondert werden. Ausgerüstet mit schnellen Ethernet-Schnittstellen, sind stationäre Wärmebildkameras, wie zum Beispiel die PCE-PI-Serie, problemlos in vorhandenen Leitsystemen integrierbar und bieten Wärmebilder in Echtzeit.
Gerne stehen Ihnen unsere Berater aber auch technisch bei der Wahl der Wärmebildkamera zur Seite. Sie helfen Ihnen bei speziellen Fragen zu den Wärmebildkameras und ob bestimmte Funktionen gegeben sind.
Eine akustische Kamera ist ein Spezialmessgerät, das Schall sichtbar macht. Häufig wird dafür auch der Begriff Schallkamera verwendet. Wer eine akustische Kamera kaufen möchte, sucht in der Regel keine normale Kamera, sondern ein Werkzeug für Instandhaltung, Qualitätssicherung, Energieeffizienz oder elektrische Sicherheit. Eine gute Schallkamera zeigt auf einem Display, aus welcher Richtung ein Geräusch, eine Leckage oder eine Teilentladung kommt. Dadurch werden unsichtbare Probleme sichtbar: Druckluftverluste, Gaslecks, Vakuumlecks, Koronaentladungen, Lichtbögen, mechanische Auffälligkeiten oder störende Geräuschquellen.
Der wichtigste Vorteil einer akustischen Kamera liegt in der Geschwindigkeit. Statt mit einem einzelnen Ultraschallsensor Punkt für Punkt zu prüfen, kann eine Schallkamera größere Bereiche aus sicherer Entfernung scannen. Moderne Geräte überlagern das Livebild mit einer farbigen Schallkarte. So sieht der Anwender sofort, wo die Schallquelle sitzt. Akustische Kameras eignen sich deshalb besonders für Druckluftleckage, Gaslecksuche, Teilentladung und vorausschauende Wartung sowie je nach Bauart sowohl für industrielle Schnellinspektionen als auch für anspruchsvolle Schallanalyse geeignet ist.
Wenn Sie eine Schallkamera kaufen, sollten Sie zuerst den Einsatzzweck klären. Für Druckluftleckage in Produktionshallen brauchen Sie andere Funktionen als für Hochspannungsanlagen, NVH-Analysen, Umweltlärm oder Qualitätsprüfung am Prüfstand. Eine kompakte akustische Kamera für die Instandhaltung muss robust, leicht, schnell einsatzbereit und einfach zu bedienen sein. Eine professionelle Schallkamera für Entwicklung und Akustiklabor braucht dagegen oft mehr Mikrofone, flexible Analyse-Software, höhere Kanalzahlen und erweiterte Auswerteverfahren wie Beamforming, Holographie oder Intensitätsmessung.
Für viele Unternehmen ist die Druckluftleckage der klassische Einstieg. Druckluft ist teuer, und Lecks verursachen dauerhaft Energiekosten. Eine akustische Kamera kann Luftlecks im laufenden Betrieb lokalisieren, ohne dass die Anlage abgeschaltet werden muss. Die Schallkamera erkennt die hochfrequenten Geräusche, die an Leckstellen entstehen, und markiert die Quelle im Kamerabild. Wichtig sind hier ein geeigneter Ultraschall-Frequenzbereich, eine gute Richtwirkung, Filterfunktionen gegen Störgeräusche und eine Dokumentation der gefundenen Lecks. Einige Geräte schätzen zusätzlich Leckrate oder Kosten. Das ist praktisch, wenn die Instandhaltung priorisieren muss, welche Leckagen zuerst repariert werden.
Ein zweiter wichtiger Einsatzbereich ist die elektrische Teilentladung. Eine akustische Kamera für Teilentladungen wird in Schaltanlagen, Umspannwerken, Transformatorbereichen, Hochspannungskomponenten oder industriellen Elektroanlagen eingesetzt. Eine Schallkamera kann Korona, Oberflächenentladung, Tracking oder Lichtbogen-ähnliche Phänomene aus sicherer Distanz sichtbar machen. Für diesen Einsatz sollten Sie darauf achten, ob die akustische Kamera Teilentladungen nur findet oder auch klassifiziert, bewertet und dokumentiert. Für elektrische Sicherheit ist außerdem entscheidend, ob die Schallkamera aus ausreichender Distanz arbeitet, damit Prüfpersonal nicht unnötig nahe an gefährliche Anlagen heran muss.
Bei der Auswahl zählt die Mikrofonanzahl. Eine akustische Kamera nutzt ein Array aus vielen Mikrofonen, um Schallquellen räumlich zu lokalisieren. Mehr Mikrofone bedeuten nicht automatisch immer bessere Ergebnisse, können aber Auflösung, Empfindlichkeit und Ortungsqualität verbessern. Einfache kompakte Schallkameras arbeiten oft mit einigen Dutzend Mikrofonen. Anspruchsvollere Systeme können deutlich mehr Kanäle nutzen. Für die Lecksuche in der Instandhaltung reicht häufig eine mobile Schallkamera mit solider Mikrofonanzahl und guter Software. Für Labor, Forschung, Geräuschentwicklung oder große Distanzen lohnt sich eine leistungsfähigere akustische Kamera mit erweiterter Analyse.
Auch der Frequenzbereich ist entscheidend. Eine akustische Kamera für hörbaren Lärm muss andere Frequenzen erfassen als eine Schallkamera für Ultraschall-Leckage. Druckluft- und Gaslecks erzeugen oft hochfrequente Signale, die oberhalb des menschlichen Hörbereichs liegen. Teilentladungen erzeugen ebenfalls charakteristische akustische und ultraschallnahe Signaturen. Prüfen Sie deshalb, ob die akustische Kamera den Frequenzbereich Ihrer Anwendung abdeckt. Eine gute Schallkamera sollte Filter bieten, damit relevante Geräusche von Maschinenlärm, Hallenechos oder Umgebungsschall getrennt werden können. Ein Kaufkriterium, das oft unterschätzt wird, ist die Bedienbarkeit. Die beste akustische Kamera bringt wenig, wenn nur wenige Spezialisten sie nutzen können. Für Instandhaltungsteams ist eine intuitive Schallkamera ideal: einschalten, Bereich scannen, Leck oder Teilentladung markieren, Foto oder Bericht speichern. Geräte mit automatischer Erkennung, Schweregradbewertung oder geführter Dokumentation sparen viel Zeit. Für größere Teams ist außerdem wichtig, ob die akustische Kamera standardisierte Berichte erzeugt, Messungen exportiert und Ergebnisse in Wartungssysteme übernommen werden können.
Die Displayqualität spielt ebenfalls eine Rolle. Eine Schallkamera muss in Werkshallen, Außenbereichen und bei wechselndem Licht gut ablesbar sein. Ein klares Kamerabild, eine verständliche Farbskala und eine stabile Überlagerung der Schallquelle erleichtern die Arbeit. Achten Sie darauf, ob die akustische Kamera auch bei reflektierenden Flächen, mehreren Schallquellen oder starkem Hintergrundlärm brauchbare Ergebnisse liefert. Ein Praxistest vor dem Kauf ist hier wertvoller als jede technische Tabelle.
Für industrielle Käufer ist Robustheit ein Muss. Eine akustische Kamera sollte zur Umgebung passen: Gewicht, Akkulaufzeit, Schutzklasse, Temperaturbereich, Griffdesign und Einhandbedienung können im Alltag wichtiger sein als ein einzelner Spitzenwert im Datenblatt. Wenn eine Schallkamera regelmäßig auf Anlagenrundgängen eingesetzt wird, muss sie leicht transportierbar sein. Wenn sie auf Prüfständen oder in der Entwicklung genutzt wird, sind Stativmontage, Schnittstellen und Softwaretiefe wichtiger.
Die Software entscheidet stark über den Nutzen. Eine günstige akustische Kamera kann Schallquellen anzeigen, aber eine hochwertige Schallkamera liefert zusätzlich Analyse, Klassifizierung, Historie und verwertbare Berichte. Für Druckluftprogramme sind Lecklisten, Kostenschätzung und Reparaturstatus hilfreich. Für Teilentladung sind Klassifizierung, Risikobewertung und Maßnahmenempfehlung wertvoll. Für Entwicklung und Qualitätsprüfung sind Rohdatenexport, Frequenzanalyse und flexible Visualisierung wichtig.
Beim Preis sollten Käufer nicht nur den Anschaffungspreis betrachten. Eine akustische Kamera kann sich schnell rechnen, wenn sie Druckluftverluste reduziert, ungeplante Stillstände verhindert oder gefährliche elektrische Fehler früh erkennt. Trotzdem sollten Sie realistisch kalkulieren: Wie viele Anlagen werden geprüft? Wie oft wird die Schallkamera eingesetzt? Gibt es geschulte Anwender? Können gefundene Lecks zeitnah repariert werden? Eine akustische Kamera bringt den größten Nutzen, wenn sie Teil eines Wartungsprozesses ist und nicht nur als beeindruckendes Messgerät im Schrank liegt.
Für kleine Betriebe kann eine kompakte Schallkamera für Leckageortung ausreichen. Für größere Produktionsstandorte lohnt sich oft ein Modell mit stärkerer Dokumentation, besserer Reichweite und Kostenbewertung. Für Energieversorger, Betreiber von Hochspannungsanlagen oder Unternehmen mit kritischer elektrischer Infrastruktur sollte die akustische Kamera ausdrücklich für Teilentladung geeignet sein. Für Akustiklabore, Fahrzeugentwicklung, Maschinenentwicklung oder Geräuschdesign ist eine modulare, analytisch starke Schallkamera die bessere Wahl.
Achten Sie außerdem auf Schulung und Support. Eine akustische Kamera ist zwar oft einfacher zu nutzen als klassische Messsysteme, aber die Interpretation braucht Erfahrung. Nicht jede Schallquelle ist automatisch ein kritischer Fehler. Eine gute Einweisung hilft, Fehlalarme zu vermeiden und Messergebnisse sauber zu dokumentieren. Beim Kauf einer Schallkamera sollten deshalb auch Garantie, Kalibrierung, Softwareupdates, Reparaturservice und Verfügbarkeit von Zubehör berücksichtigt werden.
Eine sinnvolle Checkliste für den Kauf lautet: Welche Anwendung steht im Vordergrund? Druckluftleckage, Gasleck, Vakuumleck, Teilentladung, mechanische Auffälligkeit oder Schallquellenanalyse? Welche Distanz muss die akustische Kamera abdecken? Reicht eine mobile Schallkamera, oder wird ein professionelles Messsystem benötigt? Wie viele Personen nutzen das Gerät? Welche Berichte werden gebraucht? Muss die akustische Kamera Ergebnisse exportieren? Wird eine automatische Klassifizierung benötigt? Ist der Hersteller gut erreichbar?
Eine Wärmebildkamera kann auch zur der Lokalisierung schimmelbefallener und schimmelgefährdeter Stellen eingesetzt werden. Schimmelpilze sind weit verbreitet und ihre Sporen deshalb fast überall in der Luft vorhanden. Die Sporen benötigen zum Auskeimen und Wachsen ausreichend Feuchtigkeit, passende Temperaturen, Nährstoffe und Zeit.
Von diesen Grundvoraussetzungen für die Entstehung von Schimmelschäden ist die Feuchtigkeit die Bedingung, die bei üblicher Gebäudenutzung am einfachsten beeinflusst werden kann.
Dies lässt sich am Beispiel Kaffeesatz verdeutlichen. Lässt man nach dem Aufbrühen des Kaffees das Kaffeepulver mehrere Tage im Tresterbehälter oder in der Filtertüte, bildet sich bei üblichen Umgebungsbedingungen Schimmel. Um dies zu verhindern, ohne die Raumtemperatur zu ändern oder Reinraumbedingungen zu schaffen, muss man den Kaffeesatz kurze Zeit nach der Durchfeuchtung trocknen lassen. Auch bei durchfeuchteten Bauteilen sollte möglichst kurzfristig für Abtrocknung gesorgt werden.
Natürlich ist es besser, bereits den Feuchteeintrag in die Baukonstruktion zu verhindern. Die Durchfeuchtung von Bauteilen kann verschiedene Ursachen haben. Wegen defekter oder verstopfter Dachabläufe oder durch mangelhafte Anschlüsse zum Beispiel von Balkonen oder Eingangsüberdachungen kann Wasser von außen eindringen. Von innen können Wände und Decken durch Spritzwasser, defekte Wasser- oder Heizungsleitungen oder durch Tauwasser durchfeuchtet werden. Tauwasser entsteht, wenn warme Luft an kalten Oberflächen abkühlt und deshalb weniger Wasserdampf binden kann.
Mit einer Wärmebildkamera können sowohl Bereiche mit erhöhter Feuchte, als auch Bereiche mit niedrigerer Temperatur, die durch Tauwasser gefährdet sind, sichtbar gemacht werden. Prinzipiell bildet die Wärmebildkamera Oberflächen mit erhöhter Wärmeabstrahlung schnell und zerstörungsfrei ab. Feuchte Materialien leiten Wärme besser ab als trockene. Deshalb zeichnen sich auf dem Infrarotbild einer Wärmebildkamera mit ausreichender Auflösung nicht nur geometrische und materialbedingte Wärmebrücken durch den Temperaturunterschied farblich ab, sondern auch feuchte Stellen in homogenen Wandaufbauten. Erkennt man auf dem Infrarotbild der Wärmebildkamera Flächen, die sich farblich deutlich von der Umgebung absetzen, ist zu untersuchen, ob an diesen Stellen andere Bauteile oder Materialien im Wandquerschnitt verbaut sind.
Oft lässt sich bereits aus der Form und Position dieser Flächen schlussfolgern, ob dort Putzschienen, Wasser-, Heiz- oder Elektroleitungen eingebaut oder ob eine frühere Öffnung mit anderem Material verschlossen wurde. Ist dies nicht der Fall, kann näher untersucht werden, ob der Wand- bzw. Deckenaufbau an dieser Stelle bereits durchfeuchtet ist oder durch Tauwasserbildung gefährdet ist, weil er einen schlechteren Wärmedämmwert hat.
Besonders geeignet für die Beurteilung der Schimmelgefahr an Bauteilen ist eine Wärmebildkamera mit zusätzlichem Sensor für die Raumtemperatur und die Luftfeuchte. Solch eine Wärmebildkamera kann aus Luftfeuchte und Raumtemperatur den Taupunkt ermitteln. Der Taupunkt bezeichnet die Temperatur, ab der sich durch Abkühlen der Raumluft Tauwasser auf der Bauteiloberfläche bildet.
Eine Wärmebildkamera mit Thermo-Hygrometer-Funktion ist zum Beispiel die PCE-TC 25. Diese Wärmebildkamera zeigt standardmäßig nicht nur das Wärmebild, sondern auch sofort die aktuelle Luftfeuchtigkeit (RH) und Raumtemperatur (AT) sowie den Taupunkt (DEW) und die Feuchtkugeltemperatur (WBT) auf dem Display an. Diese Werte der Wärmebildkamera, die sonst mit einem separaten Thermohygrometer erfasst werden, lassen Rückschlüsse darauf zu, ob durch Erhöhung der Temperatur oder Senkung der Luftfeuchte Tauwasser und damit die Gefahr von Schimmelbildung verhindert werden kann. Der von der Wärmebildkamera errechnete Taupunkt kann sofort mit dem niedrigsten Temperaturwert des Infrarotbildes verglichen werden. Bei der Interpretation des Wärmebildes und dem Temperaturvergleich ist darauf zu achten, dass die Temperaturen im Wärmebild aus verschiedenen Gründen von den tatsächlichen abweichen können. Die Überlagerung von Infrarotbild und Sichtbild hilft beim Interpretieren der Temperaturdarstellung.
Eine Wärmebildkamera mit ausreichender Auflösung und Wärmeempfindlichkeit kann auch zum Aufdecken verdeckter Mängel und Schäden an Baukonstruktionen und Installationen eingesetzt werden. Bei ausreichendem Temperaturgefälle sind im Allgemeinen keinerlei Vorbereitungen für die Überprüfung notwendig. Für spezielle Messungen kann es erforderlich sein, die zu untersuchenden Bereiche zu erwärmen bzw. zu kühlen.
Der Bundesverband für angewandte Thermografie e. V. (VATH) stellt auf seiner Internetseite kostenlos Thermografie-Richtlinien zum Download bereit.
In deutscher Sprache sind dort Richtlinien für die Anwendung der Wärmebildkamera für die Gebiete Bau, Elektro - Niederspannung und PV und Elektro – Hochspannung verfügbar, in englischer Sprache die Richtlinien für Niederspannung und Hochspannung (VATH-Guideline: Electrical Infrared Inspections – Low Voltage and VATH-Guideline: Electrical Infrared Inspections – High Voltage).

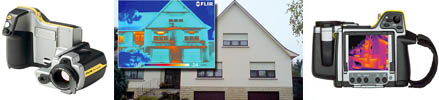

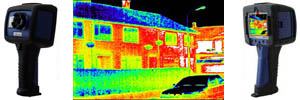

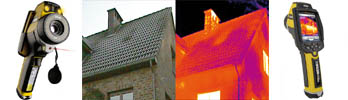

Die Infrarotbilder der Wärmebildkamera zeigen Mängel an der Baukonstruktion schon vor dem Auftreten sichtbarer Schäden. Die Wärmebildkamera kann aber nicht nur zur Suche nach verdeckten Mängeln, sondern auch zur Untersuchung von Bestandsgebäuden, zur Dokumentation von verdeckt eingebauten Heizungs- oder Wasserleitungen oder zur Kontrolle der Bauausführung eingesetzt werden. Mit der Wärmebildkamera lässt sich zum Beispiel feststellen, ob der vorgegebene Abstand der Tragschienen bei abgehängten Decken oder leichten Trennwänden eingehalten wurde und ob die Dach- oder Deckendämmung lückenlos an die Begrenzungsflächen anschließt.
Wärmebrücken und die Durchfeuchtung von Teilflächen einer Wand oder Decke können mit einer thermisch empfindlichen Wärmebildkamera bei passenden Einsatzbedingungen auch im Sommer gut auf dem Infrarotbild erkannt werden. Nicht nur die unerwünschte Wärmeabgabe, sondern auch die Aufheizung von Bauteilen im Sommer kann mit der Wärmebildkamera sichtbar gemacht werden.
Mit der Wärmebildkamera sind verdeckte Schwachstellen in der Gebäudehülle und Schäden an wärme- bzw. kälteführenden Leitungen gut detektierbar. Bereiche mit ungewöhnlich hoher Wärme- bzw. Kälteabgabe zeichnen sich auf dem Infrarotbild der Wärmebildkamera deutlich ab, so dass für Reparaturen gezielt nur diese Bereiche freigelegt werden müssen. Selbst leichte Undichtigkeiten in Fernwärmenetzen können auf den Aufnahmen einer dafür geeigneten Wärmebildkamera erkannt werden. Einige Stadtwerke prüfen ihre Fernwärmenetze deshalb regelmäßig mit der Wärmebildkamera, damit sie eingreifen können, bevor größere Schäden auftreten. Sind die kritischen Stellen durch die Infrarotdarstellung eingegrenzt, kann für diese Bereiche nach praktikablen Lösungen gesucht werden.

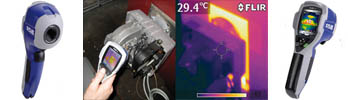

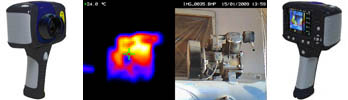

Viele Unregelmäßigkeiten und Fehler bei Maschinen und Anlagen können durch Temperaturkontrollen, z.B. mit einer Wärmebildkamera frühzeitig erkannt werden. Eine Wärmebildkamera bietet die Möglichkeit, schnell große Bereiche einer Maschine zu überprüfen. Bei Bedarf können auffällige Stellen dann mit weiteren Wärmebildern aus kürzerer Distanz oder durch andere Verfahren näher untersucht werden.
Anders als bei Messungen mit Temperaturfühlern oder Infrarotthermometern wird die Temperatur bei einer Wärmebildkamera für den überprüften Bereich nicht als ein einzelner Wert angezeigt. Das Infrarot-Wärmebild einer Wärmebildkamera ist unterteilt in Pixel, die bei voneinander abweichender Temperatur deutlich durch die andersfarbige Darstellung zu unterscheiden sind.
Mit einer einzigen Messung mittels einer Wärmebildkamera, für die nur wenige Sekunden benötigt werden, können die kritischen Temperaturen eines ganzen Bereichs bestimmt und dokumentiert werden. Bei ausreichender Auflösung und Temperaturempfindlichkeit der Wärmebildkamera sind auf dem Wärmebild nicht nur die genauen Positionen der Elemente zu erkennen bei denen die Temperatur abweicht, sondern auch deren räumliche Ausdehnung.
Bewegte Teile und deren Auflager können bei fehlender Kühlung oder Schmierung überhitzen und durch Hitze oder Reibung erhöhtem Verschleiß unterliegen. Jeder kann diesen Effekt des Temperaturanstiegs durch Reibung hautnah erleben indem er zum Beispiel einen gerade benutzten Bohrer oder eine frisch geschliffene Fläche berührt.
Aber auch geringe Verdrehungen oder Verschiebungen eines bewegten Bauteils oder seines Auflagers können schnell zu Fehlbelastungen und Fehlfunktionen oder sogar zu Ausfällen führen. Vorbeugend und bei Verdacht auf Unregelmäßigkeiten können an kritischen Stellen die Temperaturen einfach und schnell mit einer Wärmebildkamera gemessen und ausgewertet werden. Viele Wärmebildkamera Modelle bieten einen Speicher für die Aufnahmen. Die gespeicherten Wärmebilder lassen sich dann auf Computer übertragen und stehen dann zur Dokumentation und für spätere Vergleiche zur Verfügung.
Bei einigen Maschinen und Anlagen werden Bauteile durch sehr hohe oder sehr niedrige Temperaturen beansprucht. Sie sollen diese Temperaturen entweder möglichst lange beibehalten oder möglichst schnell ableiten. Für beiden Zielstellungen sind problematische Stellen auf den Aufnahmen einer Wärmebildkamera gut zu erkennen.
Ungleichmäßige Wärmeverteilung in Bereichen, die die gleiche Temperatur aufweisen sollten, deuten meist entweder auf Materialfehler oder auf unerwünschte Ablagerungen hin. Da Kontrollen mit der Wärmebildkamera schnell und unkompliziert durchgeführt werden können, sollten diese nicht erst nach dem Entdecken von Auffälligkeiten, sondern regelmäßig auch vorbeugend durchgeführt werden. Dies ermöglicht die frühe Erkennung von Mängeln und rechtzeitige und geplante Instandhaltungsmaßnahmen außerhalb der Fertigungsprozesse.
Bei vielen Aufgabenstellungen mit denen Wasser- und Heizungsinstallateure tagtäglich konfrontiert werden, kann die Verwendung einer Wärmebildkamera helfen, Zeit und Kosten zu sparen. Sowohl bei Reparaturen oder Änderungen an bestehenden Heizungs- und Wasserinstallationen als auch bei der Planung von neuen Anlagen liefern die Infrarotbilder einer geeigneten Wärmebildkamera sehr schnell gut auswertbare Informationen zu den Temperaturen des vom Bild erfassten Bereiches. Die erstellten aussagefähigen Aufnahmen können außerdem an den Gebäudenutzer übergeben werden, damit sie diesem für spätere Maßnahmen sofort vor Ort zur Verfügung stehen.
Nicht nur die Heizschlangen von Fußboden- und Wandheizungen sind praktisch unsichtbar, auch die anderen Installationsrohre sind in den meisten Gebäuden verdeckt eingebaut. Da sie nicht mit bloßem Auge zu sehen sind, besteht die Gefahr, dass sie bei Renovierungsarbeiten beschädigt werden. Egal, ob Regale oder Fußleisten, zusätzliche Elektro- oder EDV-Kabel oder andere Elemente angebracht werden sollen – es ist besser, vorab zu wissen, ob der Untergrund zur Befestigung geeignet ist.
Die Infrarot-Bilder der Wärmebildkamera zeigen bei ausreichender Temperaturdifferenz den genauen Verlauf der Rohrleitungen. Diese Bilder lassen sich deshalb gut zur Festlegung der Position für die aktuell benötigten Befestigungspunkte nutzen. Auch wenn zusätzliche Heizkörper oder Sanitärobjekte angeschlossen werden sollen, ist es von Vorteil, den genauen Leitungsverlauf zu kennen. Wenn klar ist, wo hinter Putz oder Verkleidungen die Leitungen verlaufen, kann die betroffene Leitung gezielt nur dort wo es nötig ist für die Erweiterung freigelegt werden und es sind weniger Vor- und Nacharbeiten erforderlich.
Eine Wärmebildkamera mit guter Auflösung und hoher thermischer Empfindlichkeit kann auch zum Auffinden von undichten Stellen an Leitungen und Behältern eingesetzt werden. Dort, wo die Flüssigkeiten oder Gase aus Behältern oder Leitungen austreten, stellt sich fast immer ein von der Umgebung abweichendes Temperaturniveau ein. Dies ist auf dem Wärmebild der Wärmebildkamera durch die verschiedenfarbige Darstellung der Flächen gut zu erkennen. Zusätzliche Hilfe bei der Bestimmung der genauen Position der Leckage bieten die Markierungen für den wärmsten und den kältesten Punkt des Bildes.
Da die Wärmebildkamera den aufgenommenen Bereich einheitlich mit dem gleichen Emissionsfaktor bewertet, besteht die Gefahr, dass es durch unterschiedliche Emissionsgrade der Oberflächen zu Fehlbewertungen kommt. Wenn nicht sicher ist, ob dargestellte Farbunterschiede auf Temperaturunterschieden beruhen oder ob sie durch unterschiedliche Emissionsgrade der Oberflächen verursacht werden, bringt die Kontrolle am Objekt Klarheit. Zur schnellen Orientierung genügt oft auch schon die Bildüberlagerung mit dem visuellen Bild des untersuchten Bereiches.
Mit einer Wärmebildkamera lässt sich auch Temperaturverteilung in Heizkörpern, Kollektoren für Solarthermie und Speichern bildlich darstellen. Mit Hilfe dieser Wärmebilder sind Rückschlüsse auf Mängel und gezielte Abhilfe möglich. Auch die Ausführung der Dämmung von Speichern und von Leitungen in unbeheizten Bereichen kann einfach und schnell mittels einer Wärmebildkamera kontrolliert werden, damit keine Energie verschwendet wird und die Wärme dort ankommt, wo sie benötigt wird.
Auch bei der Planung und Installation neuer Heizungs- und Sanitäranlagen können mit einer Wärmebildkamera vor Ort sehr schnell und ohne Eingriffe in die Substanz wichtige Informationen gewonnen werden. Auf den Wärmebildern ist beispielsweise gut erkennbar, wo in Wänden und Decken Stützen, Träger, Tragschienen oder Latten angeordnet sind. Damit können die Leitungsverläufe und notwendigen Befestigungspunkte und Durchbrüche vorab sicher geplant werden.
Wärmebildkameras werden nicht nur für Dämmungsprobleme und andere Messungen von Gebäuden genutzt, sondern auch für die Instandhaltung und Wartung von Maschinen. Eine Wärmebildkamera ist das perfekte Werkzeug, um anschauliche und signifikante Messergebnisse zum aktuellen Betriebszustand von Maschinen, Anlagen und technischen Systemen zu erstellen. Besonders attraktiv ist, dass solche Überprüfungen und Messungen mit einer mobilen Wärmebildkamera problemlos im laufenden Betrieb möglich sind. Fehler können so rechtzeitig aufgespürt werden, bevor es zu Störungen und Stillständen von Produktionsanlagen kommt. Wenn in einem Industrieunternehmen eine Maschine ausfällt, entstehen Betriebsausfälle von 1.000 € / h und mehr, die durch den Einsatz von Wärmebildkameras hätten verhindert werden können. Die Amortisierung einer Wärmebildkamera kann somit innerhalb eines Tages erreicht werden.
Beispielrechnung
| Formel: | tAmortisierung = | KAnschaffung | ||
| KBetriebsausfall / h |
Rechnungsbeispiele (Wärmebildkamera Preis 1.395 €):
| Elektrohandwerk: | tAmortisierung = | 1.395 € | ≈18 h | |
| 80 € / h |
| Maschinenbau: | tAmortisierung = | 1.395 € | ≈6 h | |
| 230 € / h |
| Holzwerk: | tAmortisierung = | 1.395 € | ≈28 min | |
| 3.000 € / h |
| Metallurgie: | tAmortisierung = | 1.395 € | ≈2 min | |
| 50.000 € / h |
Die Beispielrechnungen zeigen, dass sich der Kauf einer Wärmebildkamera, nicht nur für große Betriebe der Metallurgie, sondern auch bei KMUs im Handwerk, innerhalb kürzester Zeit amortisiert.
Wo die flächige farbliche Darstellung der Temperaturunterschiede auf dem Infrarotbild einer Wärmebildkamera zur Lokalisierung von Schwachstellen genügt, muss die Genauigkeit der Temperaturangaben nicht unbedingt regelmäßig geprüft und dokumentiert werden.
Bei Anwendungen, in denen mit der Wärmebildkamera kritische Temperaturen erkannt oder die Einhaltung bestimmter Temperaturen überwacht werden sollen, ist jedoch eine regelmäßige Kalibrierung zu empfehlen. Dadurch wird sichergestellt, dass die Genauigkeit der Temperaturwerte der Wärmebildkamera den Anforderungen entspricht.
Ist die vorhandene Messabweichung der Wärmebildkamera bekannt, kann dies bei der Auswertung der Messwerte berücksichtigt werden. Liegt die Abweichung außerhalb der zulässigen Toleranz, ist es bei vielen Wärmebildkameras möglich, das Gerät neu zu justieren – also auf den korrekten Wert einzustellen. Nutzt man die Wärmebildkamera für Anwendungen, in denen nur ein Teilbereich der vom Gerät erfassbaren Temperaturen auftritt, sollte auf diese Temperaturen kalibriert werden. Vor der Beauftragung eines externen Kalibrierlabors ist im Bedarfsfall abzuklären, ob die gewünschten Prüftemperaturen wählbar sind.
Bei der Kalibrierung der Wärmebildkamera wird durch Messung überprüft, ob die Wärmebildkamera innerhalb der vom Hersteller angegebenen Genauigkeit arbeitet. Dazu werden die Messwerte der Wärmebildkamera nach einem dokumentierten Verfahren mit den Werten eines besseren Normals verglichen. Die Messergebnisse und die Abweichungen werden im Kalibrierzertifikat erfasst. Falls während der Nutzung Zweifel daran bestehen, dass eine Wärmebildkamera noch korrekt misst, können die gemessenen Temperaturwerte ohne großen Aufwand erst einmal mit denen eines Kontaktthermometers verglichen werden. Dabei ist unbedingt darauf zu achten, dass der für das jeweilige Material korrekte Emissionswert eingestellt oder ein Messpunktaufkleber verwendet wird.
Kalibrierlabore nutzen für kontaktlos messende Thermometer, zu denen auch die Wärmebildkamera gehört, besondere Kalibratoren. Schwarzkörper bzw. Schwarzstrahler, die einen Emissionsfaktor zwischen 0,95 und 0,98 haben, werden auf eine bestimmte Temperatur aufgeheizt. Dieser Temperaturwert wird dann mit dem Messwert der Wärmebildkamera verglichen. In der Richtlinie VDI/VDE 3511 Blatt 4.6 „Technische Temperaturmessung - Strahlungsthermometrie - Aufbau und Einsatz von Kalibrierstrahlern“ sind die Kenngrößen verschiedener Kalibrierstrahler gegenübergestellt. Die vorangestellten physikalischen Grundlagen erleichtern dem Anwender die Auswahl aus den aufgelisteten Flächenstahlern und Hohlraumstrahlern mit fixer oder variabler Strahlungstemperatur.
Nicht immer ist die aktuelle Einstellung der Wärmebildkamera verantwortlich für Messwertabweichungen. Um auszuschließen, dass Fehler bei der Anwendung der Wärmebildkamera zu ungenauen Messergebnissen führen, sollte man sich zunächst mit den Grundlagen der Strahlungsthermometrie vertraut machen. In der Richtlinie VDI/VDE 3511 Blatt 4 „Technische Temperaturmessung – Strahlungsthermometrie“ werden mögliche Fehlerquellen erläutert, speziell der Einfluss des Emissionsgrades und der Umgebungstemperatur.
Elektronische Bauteile sind temperaturempfindlich. Bei falscher Temperatur ist die Funktion eingeschränkt und bei Überhitzung können Bauteile sogar irreversibel zerstört werden. Deshalb wird beim Design von Bauteilen und Leiterplatten auf die Temperaturentwicklung und ausreichende Wärmeableitung geachtet. An den Prototypen kann mit einer Wärmebildkamera der Temperaturverlauf bei Beanspruchung sichtbar gemacht werden. Sind kritische Stellen zu erkennen, wird das Design geändert. Zum Beispiel ändert man die Bauteilanordnung oder ordnet zusätzliche Wärmeableitungselemente an.
Die Wärmebildkamera liefert zweidimensionale Infrarotbilder der Temperaturverteilung in Echtzeit und ermöglicht die Speicherung von Fotos oder Videos. So kann dokumentiert werden, an welcher Stelle und bei welcher Beanspruchung der Leiterplatte die Solltemperaturen überschritten werden. Nach Anpassung des Designs sind die Auswirkungen der Änderungen beim erneuten Belastungstest sofort auf der Wärmebildkamera zu erkennen. Die Zuordnung der im Infrarotbild sichtbaren Temperaturabweichung zum verursachenden Bauteil kann bei vielen Wärmebildkameras durch die Überlagerung des Infrarotbildes mit dem Bild einer zusätzlich im Gerät verbauten „normalen“ Kamera erleichtert werden.
Die Auswertung der Infrarotbilder der Wärmebildkamera wird durch spezielle Software erleichtert. Die gespeicherten Bilder können in verschiedenen Fenstern angezeigt und direkt miteinander verglichen werden. Außerdem können Echtzeit-Temperaturinformationen separat digital und grafisch, z. B. als Temperatur-Zeitdiagramm, dargestellt werden. Für die automatische Prozessüberwachung und die Qualitätskontrolle in der Leiterplattenfertigung besteht die Möglichkeit, Alarmschwellen für Temperaturwerte für die Wärmebildkamera zu setzen. Bei Erreichen dieser Grenzwerte werden dann über zusätzliche Schnittstellen der Wärmebildkamera entweder optische oder akustische Alarmgeber oder andere Geräte angesteuert.
Die Nutzung einer Wärmebildkamera ermöglicht das schnelle Auffinden von kritischen Stellen und Fehlern auf Leiterplatten. Dazu gehören unter anderem- Bereiche mit erhöhter Wärmeentwicklung – Hotspots, nicht korrekt angeschlossene Kühlkörper, erhöhte Übergangswiderstände, Kurzschlüsse, kalte Lötstellen, verdeckte Risse und andere Materialfehler. Nutzt man für die Thermografie keine zusätzliche Wärme, sondern nur die die durch die übliche Nutzung der Bauelemente entsteht, wird von passiver Thermografie gesprochen. Möchte man Fehler erkennen bzw. ausschließen, die über dieses Verfahren nicht sichtbar gemacht werden können, bringt man zusätzliche Wärme mit Heizstrahlern oder Laser von außen auf und bezeichnet das Verfahren als aktive Thermografie.
In der Entwicklung und bei der Serienfertigung von Leiterplatten wird meist mit einer stationären Wärmebildkamera gearbeitet. Es gibt jedoch auch schon sehr leistungsfähige kompakte Wärmebildkameras, die sowohl mit als auch ohne Stativ verwendet werden können. Eine tragbare Wärmebildkamera ermöglicht nicht nur den schnellen Wechsel des Einsatzortes, sondern auch die Fehlersuche an eingebauten, aber visuell zugänglichen Elementen.
Wärmebildkameras sind Geräte, die die von Objekten ausgehende Infrarotstrahlung erkennen. Diese Art von Kamera nutzt die Prinzipien der Fernerkundung (Messung aus der Entfernung), um Temperaturen zu erkennen und zu messen. Wärmebildkameras können in einer Vielzahl von Anwendungen eingesetzt werden, z. B. bei Inspektionen, Wartung, Sicherheit und Überwachung. Werfen wir einen genaueren Blick darauf, wie diese Geräte funktionieren und welche verschiedenen Arten von Wärmebildkameras es gibt.
Die Wissenschaft hinter Wärmebildkameras
Im Kern besteht eine Wärmebildkamera aus drei Hauptkomponenten: einem Infrarotdetektor, einer Optik und einer Signalverarbeitungselektronik. Der Infrarotdetektor ist der Teil, der die von einem Objekt oder einer Oberfläche abgegebene Strahlungsenergie aufnimmt. Diese Energie wird dann von der Optik erfasst und an die Signalverarbeitungselektronik weitergeleitet, die sie in nützliche Informationen über die Temperaturverteilung auf dem gemessenen Objekt oder der Oberfläche umwandelt. Das Ergebnis ist ein digitales Bild, das je nach Messbereich verschiedene Temperaturen in den Farben Schwarz, Weiß, Rot, Orange, Gelb oder Grün anzeigt. Die Funktionsweise der drei Hauptkomponenten einer Wärmebildkamera wird in der Folge erklärt.
Infrarotdetektoren (IR-Detektoren) werden in Wärmebildkameras eingesetzt, um die von Objekten ausgehende Infrarotstrahlung zu erkennen. Wärmebildkameras nutzen die IR-Technologie, um die Temperatur einer beliebigen Oberfläche zu messen, auf die sie gerichtet ist, und liefern so wertvolle Daten, die für verschiedene Zwecke genutzt werden können. In diesem Blogbeitrag erläutern wir, wie ein Infrarotdetektor funktioniert und was ihn so nützlich macht.
Ein Infrarotdetektor besteht aus zwei Hauptkomponenten: einem Sensor und einer Linse. Der Sensor besteht aus einem Material, das die von Objekten abgestrahlte Infrarotenergie absorbiert. Diese Energie wird dann in elektrische Signale umgewandelt, die an das Objektiv gesendet werden, wo sie fokussiert und verstärkt werden, bevor sie zur weiteren Analyse an den Prozessor der Wärmebildkamera gesendet werden. Dieser Prozess ermöglicht es der Kamera, selbst kleinste Temperaturänderungen zu erkennen und genaue Messwerte zu liefern.
Die Empfindlichkeit eines IR-Detektors hängt von seiner Fähigkeit ab, Infrarotstrahlung effizient zu absorbieren.
Dies kann durch die Verwendung von Materialien mit hohen Absorptionskoeffizienten wie Indium-Zinn-Oxid oder Materialien auf Graphenbasis erreicht werden. Diese Materialien haben auch andere Vorteile, wie z.B. ein geringes Rauschen, das sicherstellt, dass nur relevante Daten von der Wärmebildkamera erfasst werden. Außerdem können diese Materialien auf bestimmte Wellenlängen der Infrarotstrahlung abgestimmt werden, je nachdem, für welche Anwendung sie verwendet werden. Wenn Sie beispielsweise die Temperatur in einem breiten Spektrum von Umgebungen genau messen müssen, sollten Sie ein Material verwenden, das eine gute Absorption über mehrere Wellenlängen hinweg aufweist, anstatt eines mit engen Absorptionseigenschaften.
Zu den häufigsten Anwendungen für einen Infrarotdetektor gehören die Messung von Temperaturen in industriellen Umgebungen, das Aufspüren von Wärmeverlusten in Gebäuden, die Überwachung von Geräten und Prozessen in Produktionsanlagen und die Überprüfung der Lebensmittelsicherheit während der Verarbeitung oder Lagerung. Ein IR-Detektor kann auch in medizinischen Bildgebungssystemen wie Thermografie-Scannern und MRT-Geräten eingesetzt werden, um subtile Veränderungen der Gewebetemperatur zu erkennen, die auf zugrunde liegende Gesundheitsprobleme oder Krankheiten hinweisen könnten. Schließlich werden IR-Detektoren immer beliebter für Sicherheitsanwendungen, da sie die Körperwärme von Menschen oder Tieren auch dann erkennen können, wenn sie durch Hindernisse wie Wände oder Laub verdeckt sind.
Infrarotdetektoren (IR-Detektoren) sind unschätzbare Hilfsmittel für die genaue Messung von Temperaturen ohne physischen Kontakt mit Oberflächen oder Objekten. Ihre Fähigkeit, selbst kleinste Temperaturschwankungen zu erkennen, macht sie für zahlreiche Anwendungen äußerst nützlich, von medizinischen Bildgebungssystemen bis hin zu Sicherheitssystemen und darüber hinaus. Wenn Sie verstehen, wie sie funktionieren und wofür sie verwendet werden können, können Ingenieure leichter entscheiden, ob ein IR-Detektor für ihre Bedürfnisse geeignet ist - und alle Vorteile dieser Technologie nutzen!
Wärmebildkameras werden für eine Vielzahl von Anwendungen eingesetzt, von der Diagnose von Maschinenproblemen bis zur Überwachung der menschlichen Körpertemperatur. Aber was macht Wärmebildkameras so effektiv? Die Antwort liegt in der Optik - der Fähigkeit, Infrarotstrahlung einzufangen und zu analysieren. Sehen wir uns an, wie diese Optik funktioniert und warum sie in der Wärmebildkameratechnologie so wichtig ist.
Im Grunde genommen ist Infrarotstrahlung (IR) elektromagnetische Strahlung mit einer Wellenlänge, die länger als die des sichtbaren Lichts, aber kürzer als die der Mikrowellen ist. Sie existiert in einem Spektrum zwischen 0,75 μm und 1000 μm, wobei Wellenlängen unter 0,75 μm als "nahes Infrarot" (NIR) und Wellenlängen über 1 mm als "fernes Infrarot" (FIR) bezeichnet werden. Wärmebildkameras verwenden NIR- und FIR-Strahlung, um Bilder von Objekten aufzunehmen, die Wärmeenergie emittieren oder reflektieren.
Wärmebildkameras erkennen IR-Strahlung mit Hilfe einer Reihe von Sensoren, den so genannten Mikrobolometern, die messen, wie unterschiedliche Temperaturen in einem Bild erscheinen. Diese Sensoren messen die Menge an Wärmeenergie, die von einem Objekt ausgeht - das so genannte Emissionsvermögen - und wandeln sie in elektrische Signale um, die von einem Computerprozessor interpretiert werden können. Der Prozessor wandelt dieses Signal dann in eine digitale Darstellung der Temperaturverteilung über das abgebildete Objekt um.
Darüber hinaus sind Wärmebildkameras mit optischen Linsen ausgestattet, die die IR-Strahlung auf das Mikrobolometer-Array fokussieren. Diese Linsen werden häufig aus speziellen Materialien wie Germanium hergestellt, da sie bei der Erfassung von NIR- und FIR-Wellenlängen hochtransparent sind; dadurch wird sichergestellt, dass bei der Übertragung keine Wärmeenergie verloren geht. Infolgedessen können Wärmebildkameras selbst bei völliger Dunkelheit oder durch Rauch oder Nebel klare, hochauflösende Bilder liefern.
Durch den Einsatz von Mikrobolometer-Arrays und speziellen optischen Linsen sind Wärmebildkameras in der Lage, extrem präzise Bilder von Quellen aufzunehmen, die IR-Strahlung aussenden oder reflektieren. Diese Technologie ist für Anwendungen wie medizinische Diagnostik, industrielle Inspektionen, Sicherheitsprüfungen von Gebäuden, Sicherheitsüberwachung, militärische Operationen und vieles mehr unverzichtbar geworden - und das alles dank der ausgefeilten Optik, die mit der Wärmebildkamera-Technologie verbunden ist. Es ist kein Wunder, dass diese Instrumente heute so unverzichtbar geworden sind!
Wärmebildkameras werden zur Erkennung und Messung von Infrarotstrahlung eingesetzt und liefern wichtige Informationen über eine Vielzahl von Objekten und Umgebungen. Die Signalverarbeitungselektronik einer Wärmebildkamera erfüllt einen wichtigen Zweck: Sie verarbeitet die Daten der Wärmebildkamera, um nützliche Informationen zu erzeugen, die in verschiedenen Anwendungen genutzt werden können. Lassen Sie uns einen genaueren Blick darauf werfen, wie die Signalverarbeitungselektronik funktioniert und warum sie für Wärmebildkameras unerlässlich ist.
Signalverarbeitungselektronik sind computergestützte Komponenten, die Rohdaten von Sensoren oder Detektoren verarbeiten. Sie verwenden Algorithmen, um diese Rohdaten in verwertbare Informationen umzuwandeln, z. B. in Bilder, Videos oder andere Formen der digitalen Ausgabe. Im Falle von Wärmebildkameras wird die Signalverarbeitungselektronik eingesetzt, um die von der Kamera erfasste Infrarotstrahlung in ein Bild umzuwandeln, das analysiert werden kann. Ohne Signalverarbeitungselektronik wäre es unmöglich, die von einer Wärmebildkamera erfassten Daten zu interpretieren.
Die Signalverarbeitungselektronik einer Wärmebildkamera wurde speziell für die Anwendung entwickelt, für die sie eingesetzt wird. Sie verwendet komplexe Algorithmen zur Verarbeitung und Interpretation der Rohdaten aus dem Detektor-Array der Wärmebildkamera, das aus Hunderten oder Tausenden von einzelnen Pixeln besteht, die die von den betrachteten Objekten abgegebene Infrarotstrahlung erkennen. Diese verarbeiteten Daten werden dann verwendet, um nützliche Bilder und Videos mit genauen Darstellungen der Temperaturunterschiede zwischen den Objekten im Blickfeld zu erstellen.
Der Einsatz von Signalverarbeitungselektronik für die Wärmebildtechnik hat mehrere Vorteile gegenüber herkömmlichen Methoden. So ermöglicht die Signalverarbeitung beispielsweise eine schnellere Bildaufnahme und eine höhere Genauigkeit als bei herkömmlichen Methoden. Außerdem werden Rauschstörungen bei der Aufnahme von Bildern bei schlechten Lichtverhältnissen reduziert und Verzerrungen durch mechanische Komponenten, die bei manuellen Methoden auftreten können, eliminiert. Schließlich ermöglicht die Signalverarbeitung auch Bilder mit höherer Auflösung als bei manuellen Methoden, da sie die Rohdaten von mehreren Detektorelementen gleichzeitig genau interpretieren kann.
Die Signalverarbeitungselektronik hat die Art und Weise revolutioniert, wie wir Infrarotstrahlung mit Wärmebildkameras erfassen und analysieren. Durch die Umwandlung von Rohdaten in aussagekräftige Bilder ermöglichen uns diese spezialisierten Computer wertvolle Einblicke in unsere Umgebung, ohne dass wir die Einstellungen manuell anpassen oder uns Sorgen über mechanische Ausfälle machen müssen, die bei manuellen Methoden auftreten. Für jeden Techniker, Ingenieur oder Wissenschaftler, der im Bereich der Wärmebildtechnik arbeitet, ist das Verständnis der Funktionsweise der Signalverarbeitungselektronik entscheidend für den erfolgreichen Betrieb und die Analyse seiner Wärmebildkameras.
Wärmebildkameras gibt es in zwei Hauptvarianten - handgehalten oder stationär - je nach Anwendung. Handgehaltene Wärmebildkameras werden in der Regel für die stichprobenartige Überprüfung großer Bereiche wie Gebäude oder Industrieanlagen verwendet, während die stationäre Wärmebildkamera eher für detaillierte Inspektionen wie die Wartung von Fahrzeugen oder Sicherheitsüberprüfungen geeignet sind.
Stationäre Modelle haben in der Regel eine höhere Auflösung als tragbare Modelle und verfügen oft über Funktionen wie automatische Temperaturalarme und Datenprotokollierung. Darüber hinaus gibt es auch spezielle Wärmebildkameras, die für bestimmte Aufgaben wie medizinische Diagnosen oder Such- und Rettungseinsätze entwickelt wurden.
Fazit:
Wärmebildkameras können in vielen verschiedenen Branchen und Anwendungen von unschätzbarem Wert sein, da sie in der Lage sind, schnell und mit hoher Genauigkeit Temperaturveränderungen in großen Bereichen zu erkennen. Wenn wir verstehen, wie Wärmebildkameras funktionieren, können wir ihren Nutzen besser einschätzen und wissen, wie wir sie bei unseren eigenen Projekten und Einsätzen am besten einsetzen können. Ganz gleich, ob Sie ein tragbare Wärmebildkamera für Stichproben oder eine stationäre Wärmebildkamera für eine detaillierte Analyse benötigen, das Verständnis der Wärmebildtechnologie wird Ihnen dabei helfen, jedes Mal das richtige Gerät für Ihre Bedürfnisse zu wählen.
A: Wärmebildkameras werden nicht nur im medizinischen Bereich eingesetzt. Sie spielen in vielen Branchen eine wichtige Rolle und können eingesetzt werden, um Probleme zu erkennen, bevor sie zu echten Problemen werden, z. B. bei der Erkennung von Wärmeverlusten in Gebäuden oder bei der Identifizierung von elektrischen Fehlern. Darüber hinaus können Wärmebildkameras aufgrund ihrer Fähigkeit Temperaturunterschiede erkennen, können Wärmebildkameras in Sicherheits- und Überwachungsanwendungen eingesetzt werden. Wärmebildkameras werden auch häufig für die vorausschauende Wartung in vielen Branchen wie der Automobilindustrie, der Industrie und der Luft- und Raumfahrt eingesetzt. Wärmebildkameras können auch zur Inspektion von Fahrzeugen, zur Erkennung heißer Stellen in Produktionsprozessen und zur Suche nach vermissten Personen bei Nacht oder im Katastrophenfall eingesetzt werden. Auch im Bereich der öffentlichen Sicherheit wird die Wärmebildtechnik zunehmend eingesetzt, um Ersthelfer bei der schnellen Identifizierung von Personen mit Fieber oder anderen potenziellen medizinischen Problemen im Zusammenhang mit ihrer Arbeit zu unterstützen. Dies sind nur einige Beispiele dafür, wie Wärmebildkameras heute eingesetzt werden.
A: Wärmebilder, die von Wärmebildkameras aufgenommen werden, enthalten Informationen über die Temperaturverteilung über das gesamte Sichtfeld. Wärmebilder werden in der Regel in Falschfarben dargestellt, da es Grau- oder Schwarztöne gibt, die thermische Unterschiede zwischen den Objekten im Bild darstellen. Wärmebildkameras wandeln diese Temperaturunterschiede in eine Farbpalette um, die in der Regel aus Blau- und Rottönen besteht, um dem menschlichen Auge die Unterscheidung von Temperaturen und Gradienten in einem Bild zu erleichtern. Wenn Sie einmal verstanden haben, wie diese Farbpalette zu interpretieren ist, werden Sie in der Lage sein, heiße Stellen, kalte Stellen und andere wichtige Indikatoren in den Bildern einer Wärmebildkamera genau zu erkennen.
A: Wärmebildkameras sollten mindestens einmal im Jahr kalibriert werden, um die Genauigkeit zu gewährleisten. Andere Faktoren wie Änderungen der Umgebungstemperatur oder Luftfeuchtigkeit können die Kalibrierung einer Wärmebildkamera ebenfalls beeinflussen. Außerdem ist es wichtig, die Kamera zu kalibrieren, wenn sie in einer neuen Umgebung verwendet wird oder wenn Änderungen vorgenommen wurden.
A: Wärmebildkameras bieten zahlreiche Vorteile, z. B. eine höhere Genauigkeit und Wiederholbarkeit bei der Messung von Temperaturen aus der Entfernung. Wärmebilder bieten auch mehr Details als Bilder mit sichtbarem Licht und können kleine Temperaturunterschiede erkennen, die für andere Kameratypen nicht sichtbar wären. Die Wärmebildtechnik ist außerdem berührungslos, so dass Sie Messungen vornehmen können, ohne das zu überwachende Objekt oder die Person zu berühren. Die Wärmebildtechnik kann dazu beitragen, potenzielle Probleme frühzeitig zu erkennen und so weitere Schäden oder Zeitverluste aufgrund unentdeckter Mängel zu verhindern. Darüber hinaus werden Wärmebildkameras immer mobiler, so dass sie in verschiedenen Umgebungen und Anwendungen leichter eingesetzt werden können.
A: Wärmebildkameras sollten an einem kühlen, trockenen Ort und vor direkter Sonneneinstrahlung geschützt aufbewahrt werden. Außerdem ist es wichtig, das Objektiv der Kamera sauber und frei von Staub oder Schmutz zu halten, da diese die Bildqualität beeinträchtigen können. Wenn Sie die Wärmebildkamera nicht benutzen, bewahren Sie sie in der Original-Tragetasche oder in einer Schutztasche auf.
A: Wärmebildkameras werden in den verschiedensten Branchen eingesetzt. Zu den häufigsten Anwendungen gehören das Aufspüren von Energieverlusten in Gebäuden, die Durchführung elektrischer Inspektionen, die Überwachung von Geräten und Prozessen, das Aufspüren von Wasserlecks und Problemen mit eindringender Feuchtigkeit, die Analyse medizinischer Zustände, die Suche nach vermissten Personen bei Such- und Rettungsaktionen, die industrielle Prozesssteuerung und die Überwachung der Leistung von Motoren/Lagern. Wärmebildkameras können auch bei der Strafverfolgung, der Sicherheitsüberwachung und der Fahrzeugwartung eingesetzt werden.
A: Wärmebildkameras erkennen im Wesentlichen Infrarotstrahlung, die von einem Objekt oder einem Bereich von Interesse ausgeht. Wärmeenergie ist für das menschliche Auge unsichtbar, kann aber von den Sensoren in einer Wärmebildkamera erkannt werden. Wärmebilder zeigen, welche Bereiche eines Objekts oder einer Szene heißer oder kälter sind als andere Teile, so dass der Benutzer Probleme schnell diagnostizieren, potenzielle Gefahren erkennen und vorbeugende Maßnahmen ergreifen kann.
A: Ja, viele Modelle von Wärmebildkameras sind speziell für den Einsatz im Freien konzipiert und mit besonderen Merkmalen ausgestattet, wie z. B. wasserdichten Gehäusen und erweiterte Temperaturbereiche. Um eine optimale Leistung zu gewährleisten, sollten Sie sich vergewissern, dass die von Ihnen gewählte Wärmebildkamera für die Bedingungen, unter denen sie eingesetzt werden soll, geeignet ist.
A: Wärmebildkameras können sich je nach Modell hinsichtlich ihrer Funktionen und Möglichkeiten stark unterscheiden. Im Allgemeinen sind Wärmebildkameras mit Merkmalen wie einstellbaren Farbpalettenoptionen, variablen Empfindlichkeitsstufen, Fernbildfähigkeiten und Zoomfunktionen ausgestattet. Einige Wärmebild-Kameras bieten auch Bildspeicher- und Analysetools, mit denen die Benutzer Temperaturschwankungen in einer Umgebung genauer erkennen können.
A: Die Wärmebildtechnik ist ein wertvolles Werkzeug für zahlreiche Anwendungen wie Sicherheitsüberwachung, Gebäudewartung, elektrische Inspektionen, Energieaudits und medizinische Diagnostik. Wärmebilder können detaillierte Informationen über Temperaturen innerhalb einer Szene liefern, die mit bloßem Auge nicht sichtbar wären, was sie zu einem unschätzbaren Vorteil für viele Branchen macht. Wärmebildkameras können sowohl im Innen- als auch im Außenbereich eingesetzt werden, um Wärmequellen oder Leckagen in Gebäuden oder Anlagen zu erkennen. Wärmebildkameras sind auch in der Lage, Probleme mit elektrischen Systemen zu erkennen, was dazu beiträgt, Fehler zu identifizieren und das Risiko kostspieliger Ausfälle zu verringern. Die Wärmebildtechnik kann in der medizinischen Diagnostik zur Beurteilung von Entzündungen oder Verletzungen eingesetzt werden und ist besonders nützlich bei der Erkennung von Brustkrebs. Wärmebildkameras werden auch in der Forschung zur Überwachung von Wildtieren und bei Such- und Rettungseinsätzen eingesetzt. Wärmebildkameras sind eine kosteneffiziente Lösung für viele Branchen und damit ein unschätzbarer Vorteil.
A: Wärmebildkameras sind für eine einfache Bedienung konzipiert, mit intuitiven Benutzeroberflächen und einfachen Einrichtung. Wärmebildkameras lassen sich in der Regel innerhalb weniger Minuten einrichten und sind in der Lage, selbst kleine Temperaturunterschiede schnell und genau zu erkennen.
A: Eine Wärmebildkamera ist vielseitig einsetzbar, z. B. bei der Sicherheitsüberwachung, bei der Gebäudewartung, bei elektrischen Inspektionen, bei Energieaudits, in der medizinischen Diagnostik und vielem mehr. Wärmebildkameras sind auch in der Forschung zur Überwachung von Wildtieren und bei Such- und Rettungseinsätzen nützlich. Wärmebildkameras sind eine kosteneffiziente Lösung für viele Branchen und damit ein unschätzbarer Vorteil.
A: Wärmebildkameras erkennen Infrarotstrahlung (Wärme) von Objekten, die mit dem bloßen Auge nicht sichtbar ist. Wärmebilder können entweder als Schwarz-Weiß- oder als Farbbilder angezeigt werden, wobei verschiedene Temperaturpunkte in unterschiedlichen Farben hervorgehoben werden. Wärmebildkameras sind in der Lage, durch Rauch, Nebel und andere Hindernisse hindurch zu sehen", die sonst die Sicht herkömmlicher Kameras verdecken würden. Wärmebildkameras werden in vielen Bereichen eingesetzt, von der Hausinspektion und Sicherheit über die Strafverfolgung bis hin zum militärischen Einsatz.
A: Militärische Wärmebildkameras sind so konzipiert, dass sie strenge Standards in Bezug auf Genauigkeit, Auflösung, Empfindlichkeit, Größe, Gewicht und Haltbarkeit erfüllen. Diese Wärmebildkameras werden oft unter extremen Bedingungen eingesetzt, z. B. bei rauem Wetter oder in Kampfgebieten. Sie verfügen auch über robustere Merkmale wie fortschrittliche Bildverarbeitungsalgorithmen und Softwarefunktionen, die es ihnen ermöglichen, selbst bei schlechten Lichtverhältnissen hochauflösende Bilder mit größerer Detailgenauigkeit zu liefern als herkömmliche Verbraucherkameras. Darüber hinaus verfügen militärische Wärmebildkameras in der Regel über eine verbesserte Kamera Komponenten, wie z. B. Objektive, die für besonders kurze Fokusabstände und eine höhere Genauigkeit bei der Bildaufnahme sorgen.
