Best.Nr.: PCE-VM 22

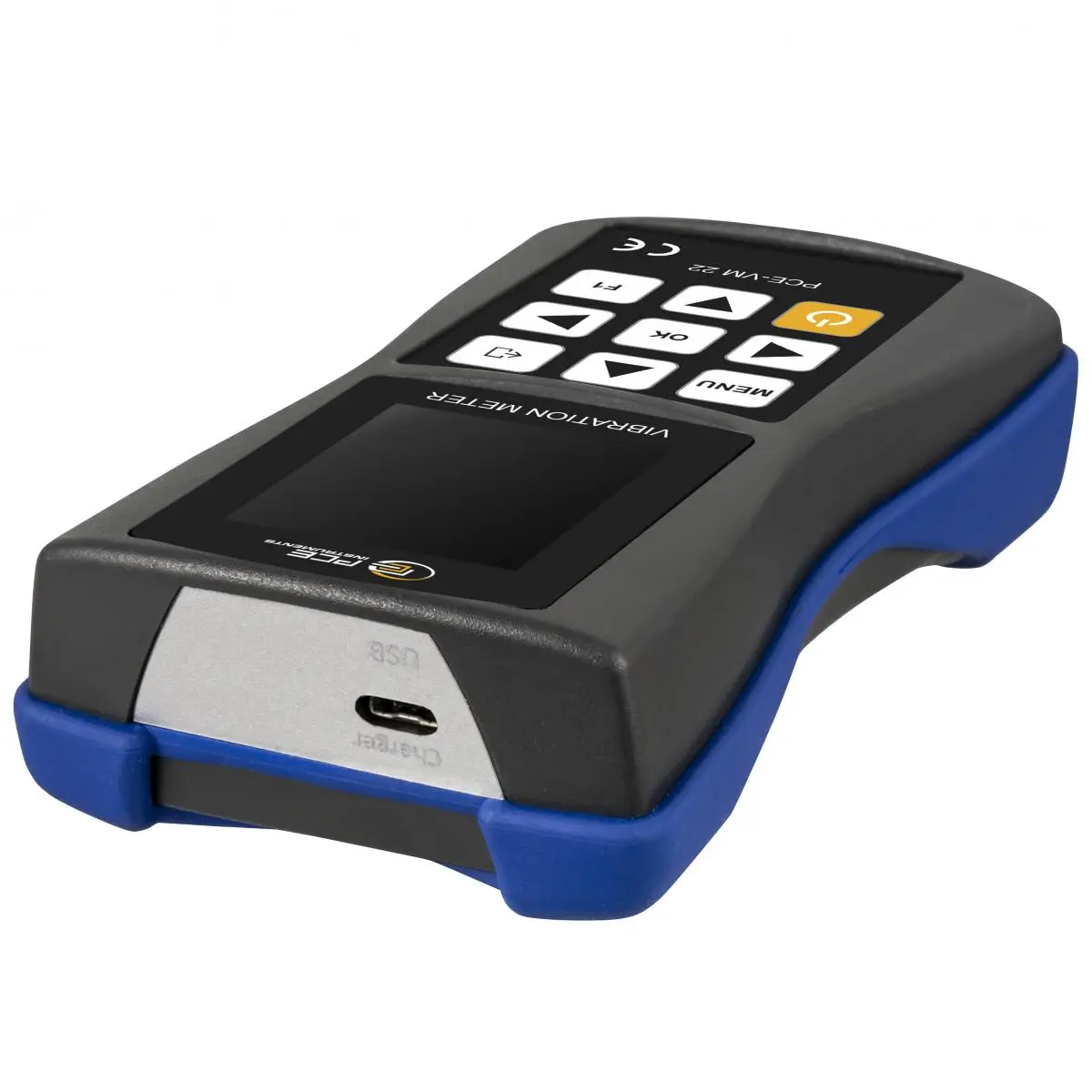

Vibrationsmessgerät PCE-VM 22

2.685,90 €
3.196,22 €
:
4250348727497
PCE-VM 22
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Maschinenschwingung
Lieferzeit: 1 - 2 Werktage

Beschreibung

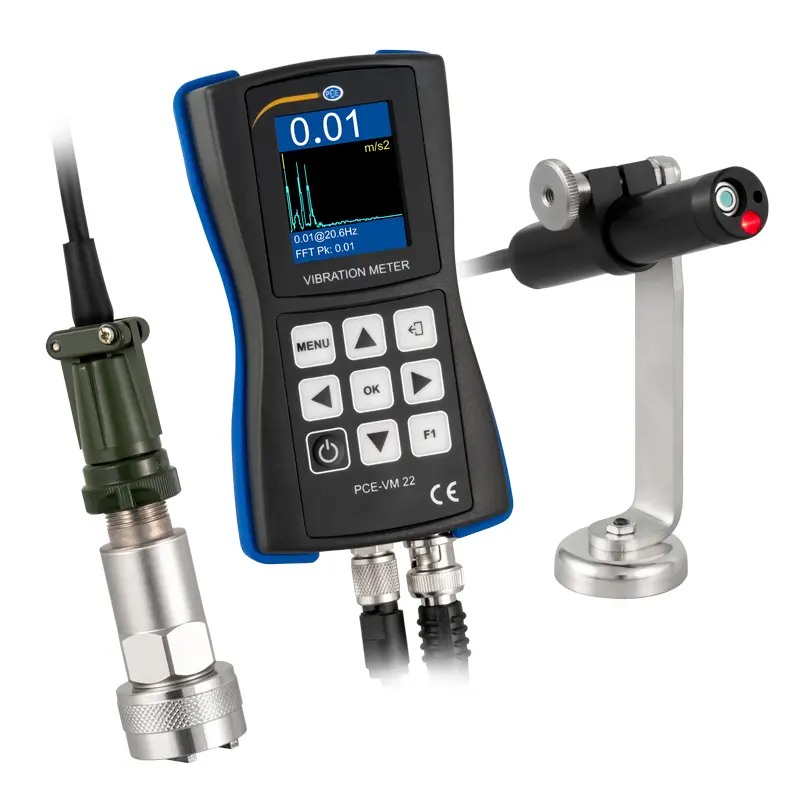

Vibrationsmessgerät mit 4 GB Datenspeicher / FFT Analyse / Wellenformanzeige / Infrarottemperaturmesser / Messbereich 0 ... 200 mm/s² / Akkulautzeit von 8 Stunden /
Micro USB-Schnittstelle / Magnethalter / optische Drehzahlmessung

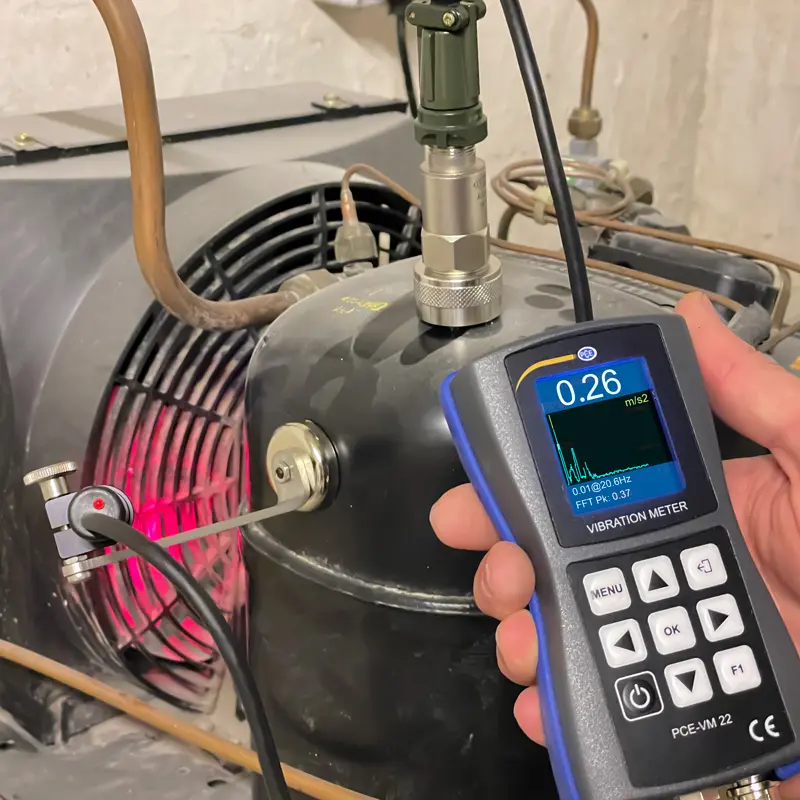

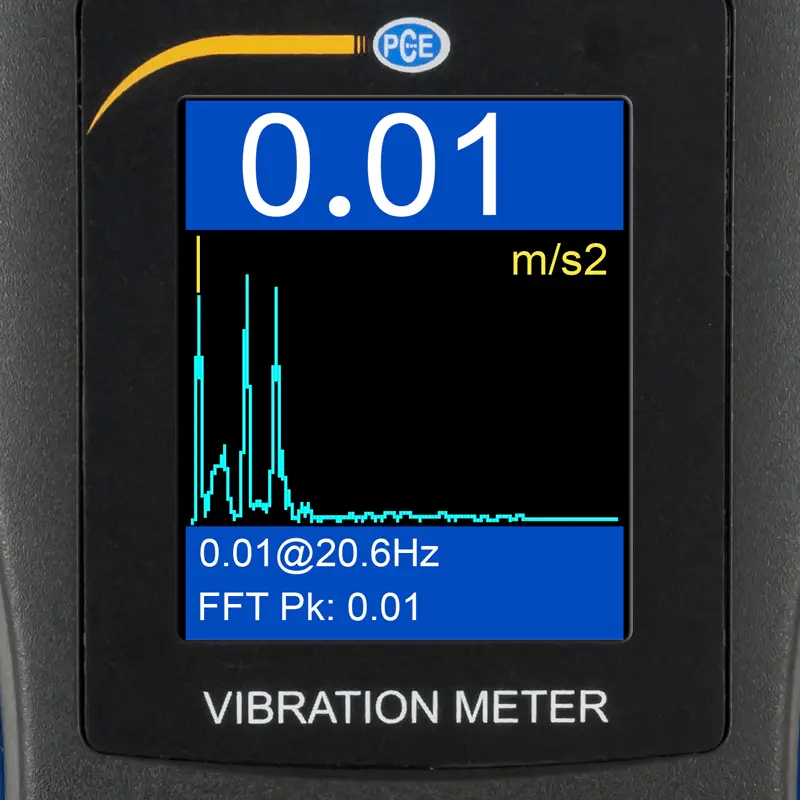

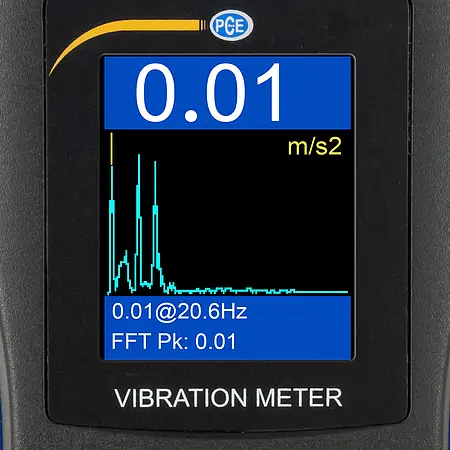

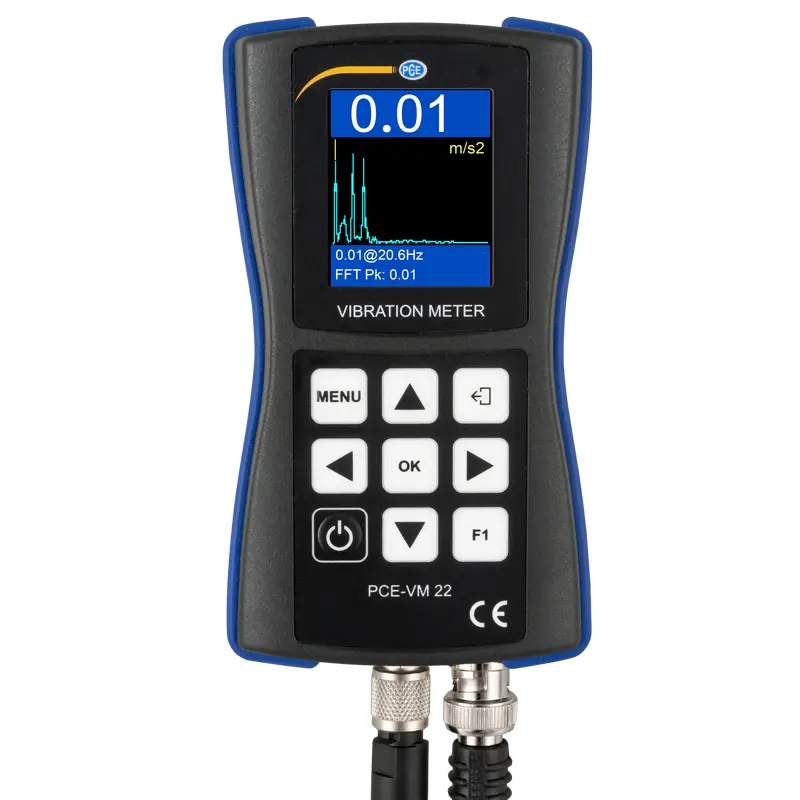

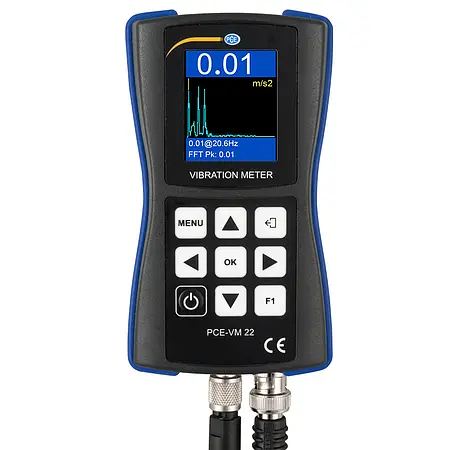

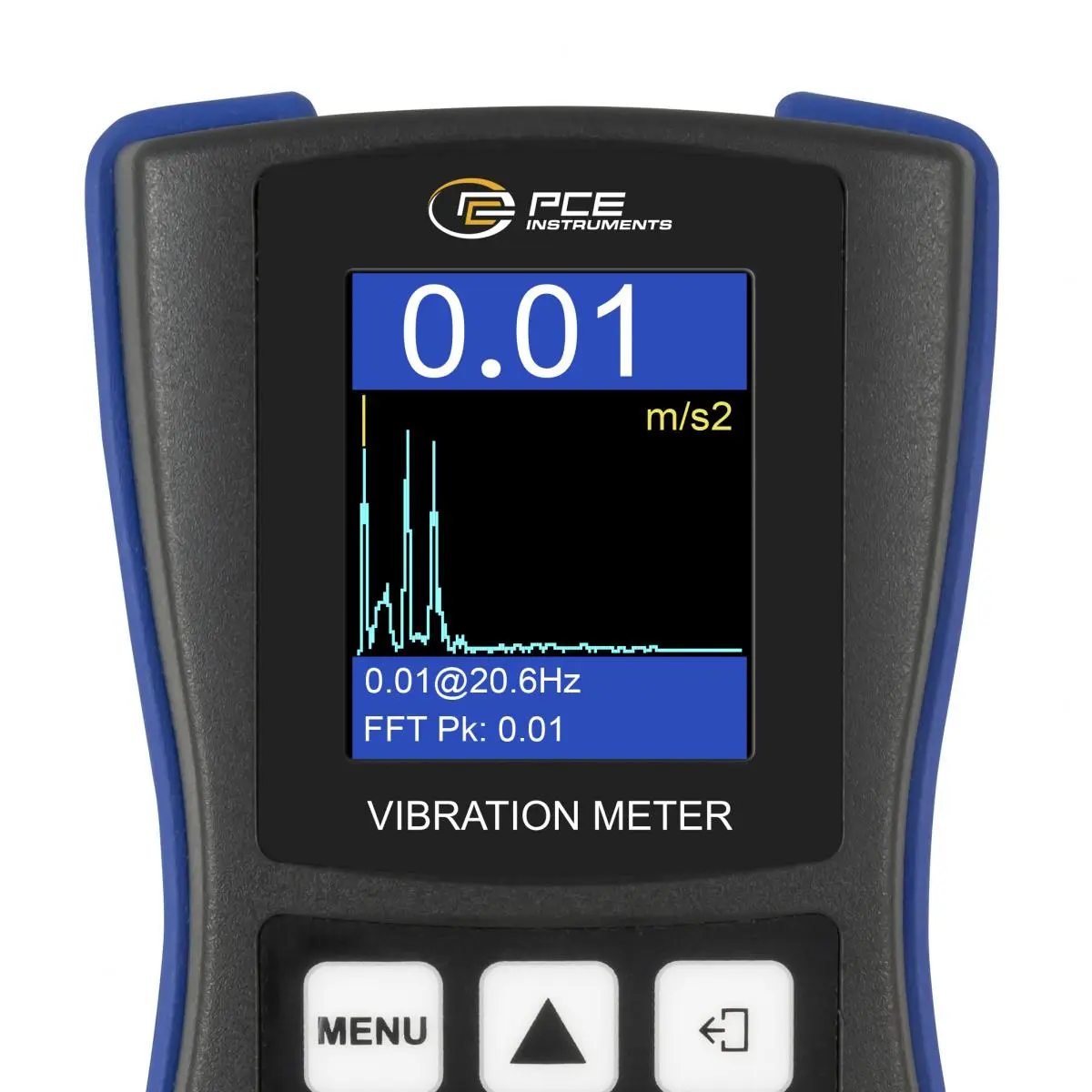

Das Vibrationsmessgerät hat einen Messbereich von 0 … 200 m/s² bei der Beschleunigung. Neben der Beschleunigung kann das Vibrationsmessgerät auch die Geschwindigkeit, Verschiebung, Frequenz und eine ISO 18016-3 Messung durchführen. Während der Schwingungsmessung wird gleichzeitig eine FFT Ansicht bei dem Vibrationsmessgerät angezeigt. Per Tastendruck kann von der FFT Analyse auf die tatsächliche Wellenansicht der Schwingung umgeschaltet werden. Damit kann eine Schwingung mit dem Vibrationsmessgerät noch besser analysiert und bewertet werden. Der Magnethalter bei dem Schwingungssensor vom Vibrationsmessgerät ist so konzipiert, dass dieser an Wölbungen mit einem mindest Radius von 20 mm angebracht werden kann.

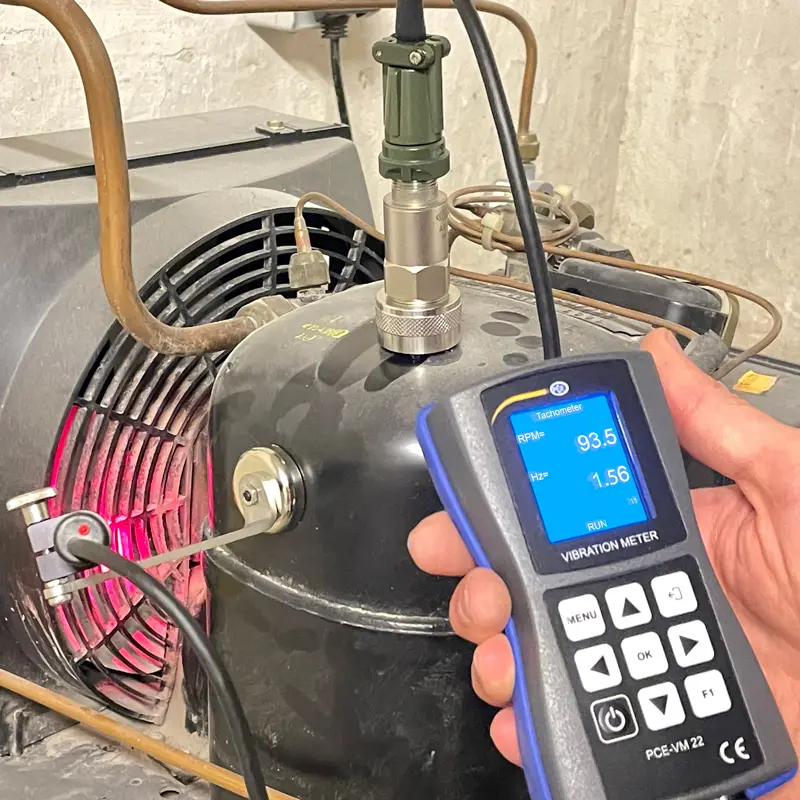

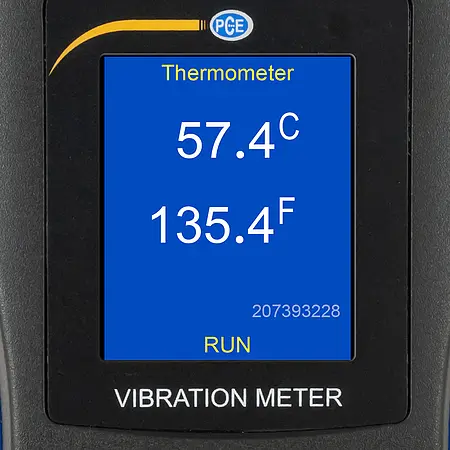

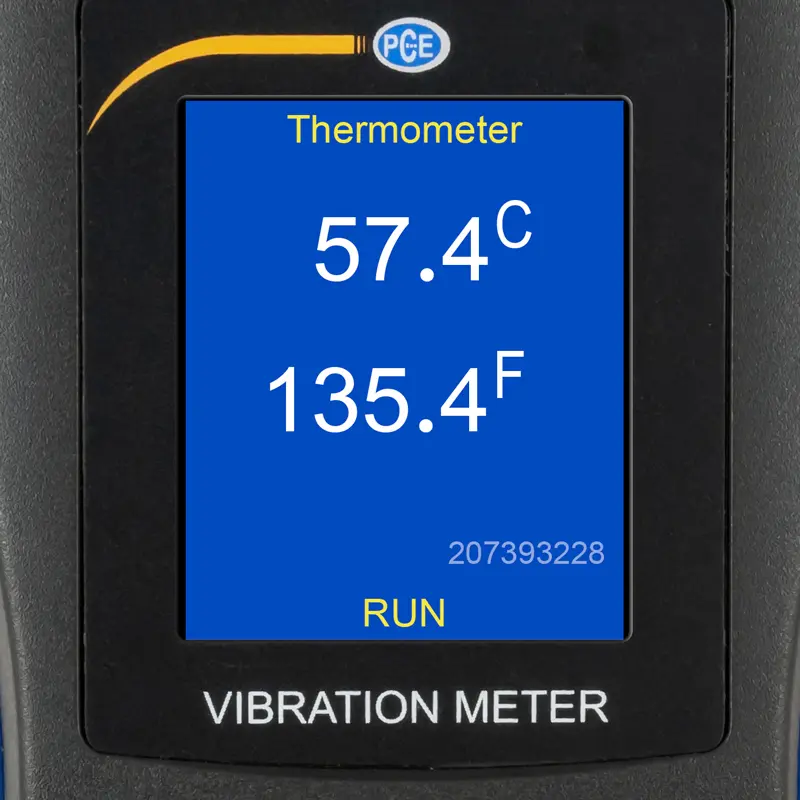

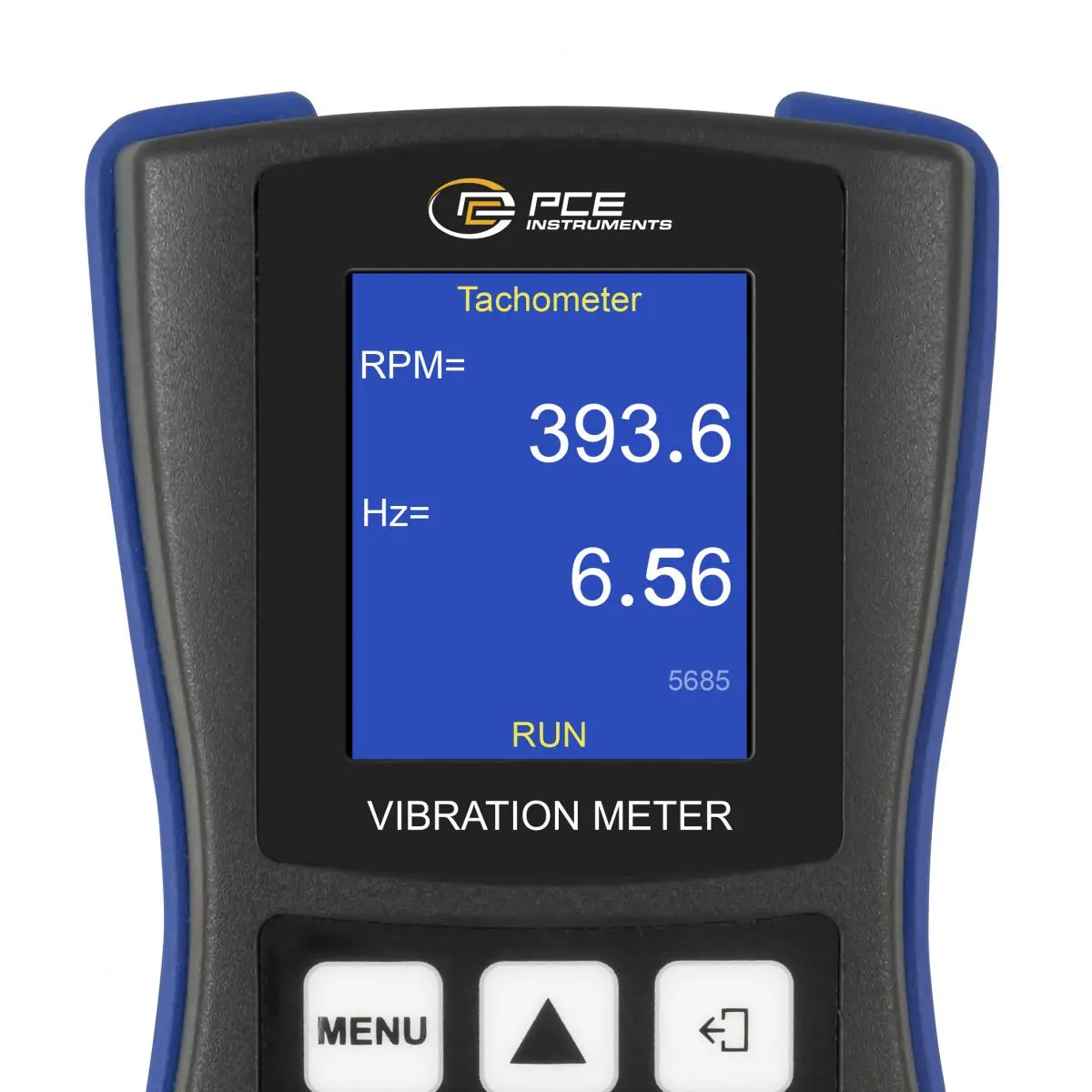

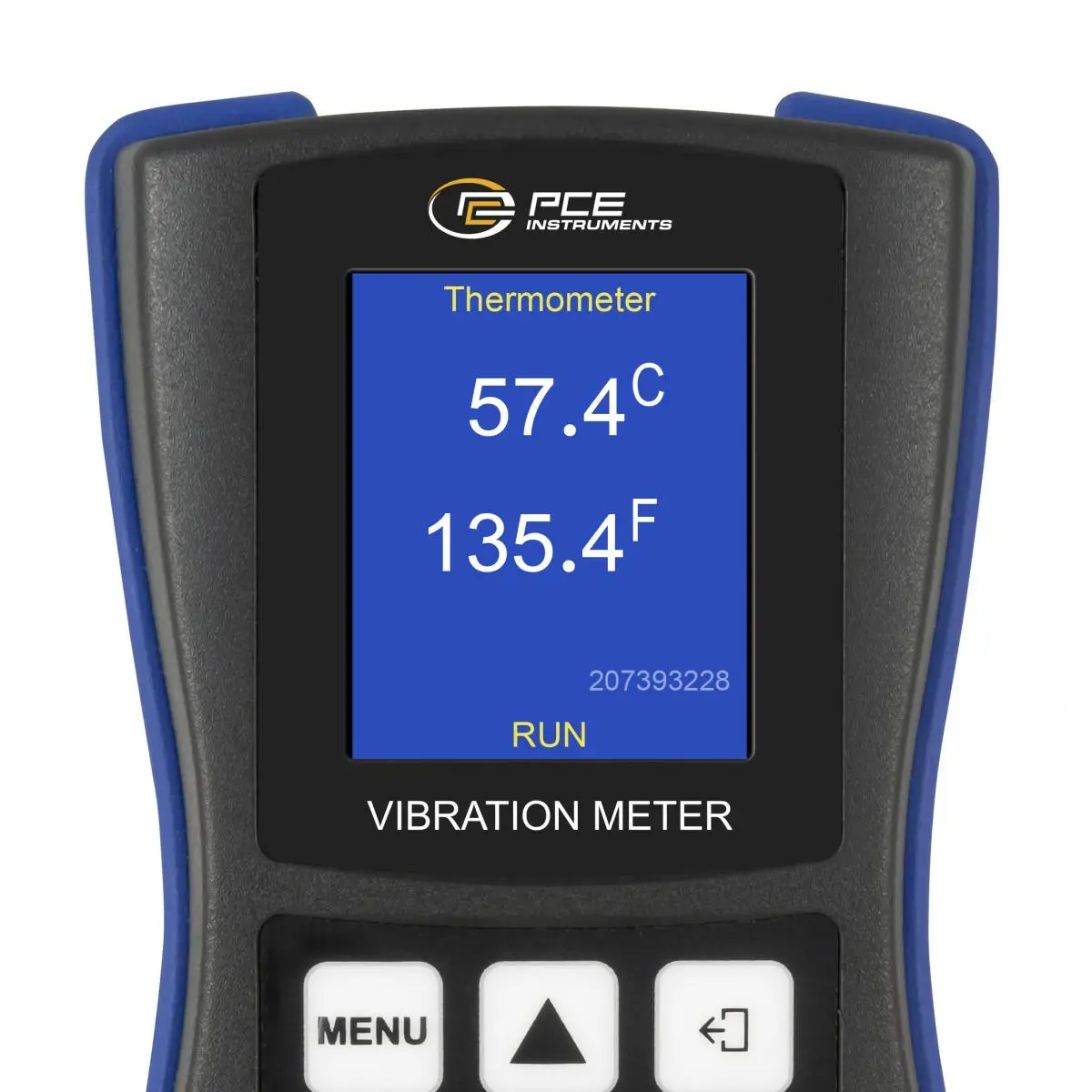

Neben der Schwingungsmessung hat das Vibrationsmessgerät zusätzlich einen externen Infrarot Temperatursensor. Mit diesem Temperatursensor können Oberflächentemperaturen zwischen -70 … 380 °C gemessen werden. Eine weitere Messfunktion bei dem Vibrationsmessgerät ist die kontaktlose Drehzahlmessung. Damit können beispielweise Ventilationsanlagen mit dem Vibrationsmessgerät auf deren Umdrehungszahl überprüft werden.

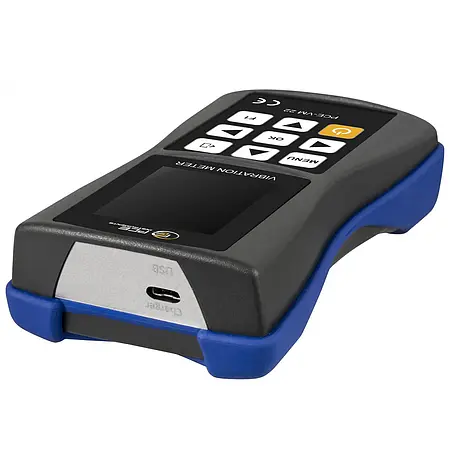

Verbaut ist ein 4 GB Speicher bei dem Vibrationsmessgerät. Die Messdaten können anschließend von dem Vibrationsmessgerät auf einen PC übertragen werden. Um die Daten zu analysieren steht eine kostenlose Software zur Verfügung.

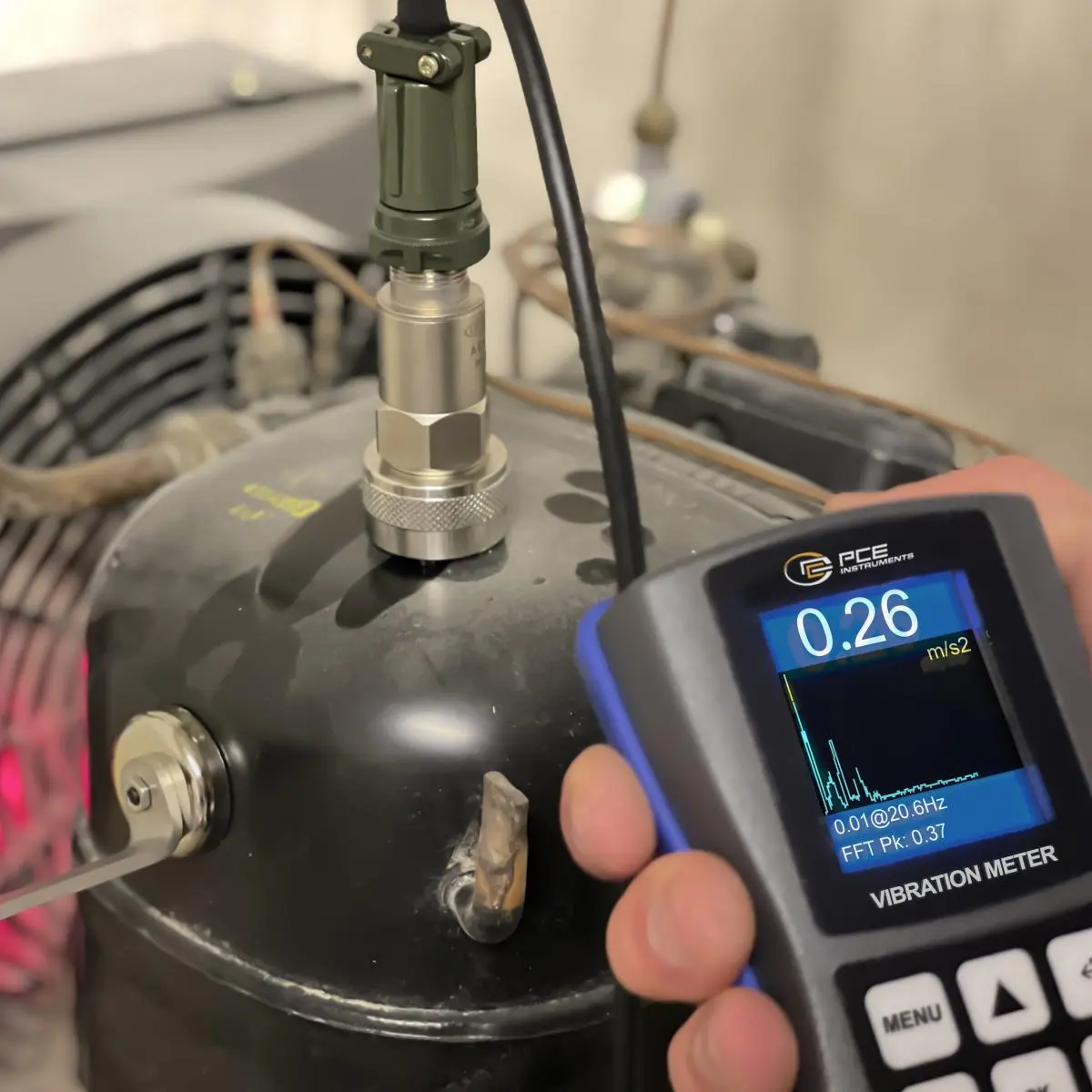

Wegen seiner vielen Funktionen ist das Vibrationsmessgerät ein universell einsetzbares Messwerkzeug. Somit findet das Vibrationsmessgerät seine Anwendung zum Beispiel bei Wartungen an Generatoren oder auch Motoren. Optional kann das Vibrationsmessgerät mit einem ISO-Zertifikat ausgestattet werden.

Merkmale

- Messbereich 0 ... 200 m/s²
- Infrarot Temperaturmessung
- 4 GB Datenspeicher
- 8 Stunden Akkulaufzeit
- optional mit ISO-Kalibrierzertifikat
- FFT Analyse und Wellenansicht der Schwingung

Spezifikation

Frequenz
Messbereich1 ... 10.000 Hz
Auflösung0,1 Hz
Genauigkeit±5 %

Beschleunigung
Messbereich0 ... 200 m/s²
Auflösung0,01 m/s²
Genauigkeit±5 %

Geschwindigkeit
Messbereich0 ... 200 mm/s
Auflösung0,01 mm/s
Genauigkeit±5 %

Verschiebung
Messbereich0 ... 2000 µm
Auflösung0,01 µm
Genauigkeit±5 %

Infrarot Temperaturmessung
Messbereich-70 ... 380 °C / -94 ... 716 °F
Auflösung0,1 °C / °F
Genauigkeit±0.5% bei
 (0…+60°C), (32 ... 140 °F)
 ±1% bei
 (-40 ... 0, 60 ... 120 °C), (-40 ... 32, 140 ... 248 °F)
 ±2% bei
 (-70 … -40, 120 ... 180 °C),
 (-94 ... -40, 248 ... 356 °F)
 ±4% bei
 (180 ... +380 °C), (356 ... 716 °F)
Emissionsgrad1 fest

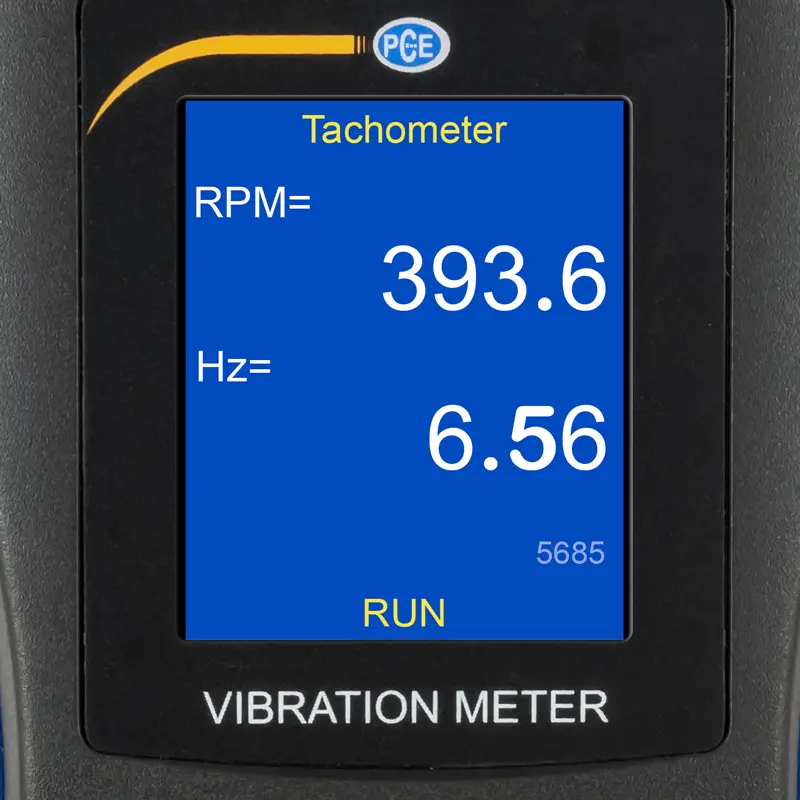

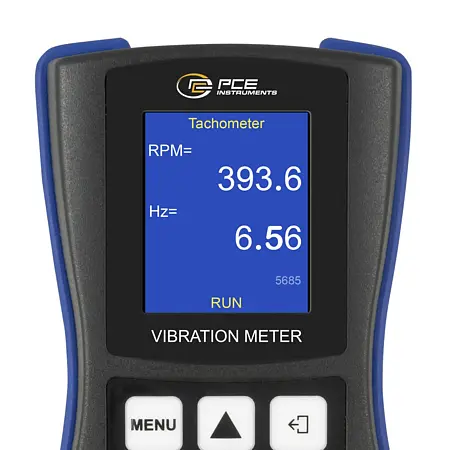

Tachometer
Messbereich10 … 200.000 RPM
Auflösung0,1 RPM
Genauigkeit±0,1% und ±1 RPM
EinheitenRPM, Hz

Weitere Spezifikationen zum Handgerät
FFT Spektrum Auflösung400, 800, 1600 Linien
Dynamischer Bereich106 dB
A/D Wandler Auflösung24 bit
Speicherplatz4 GB
Display128 x 160 Pixel

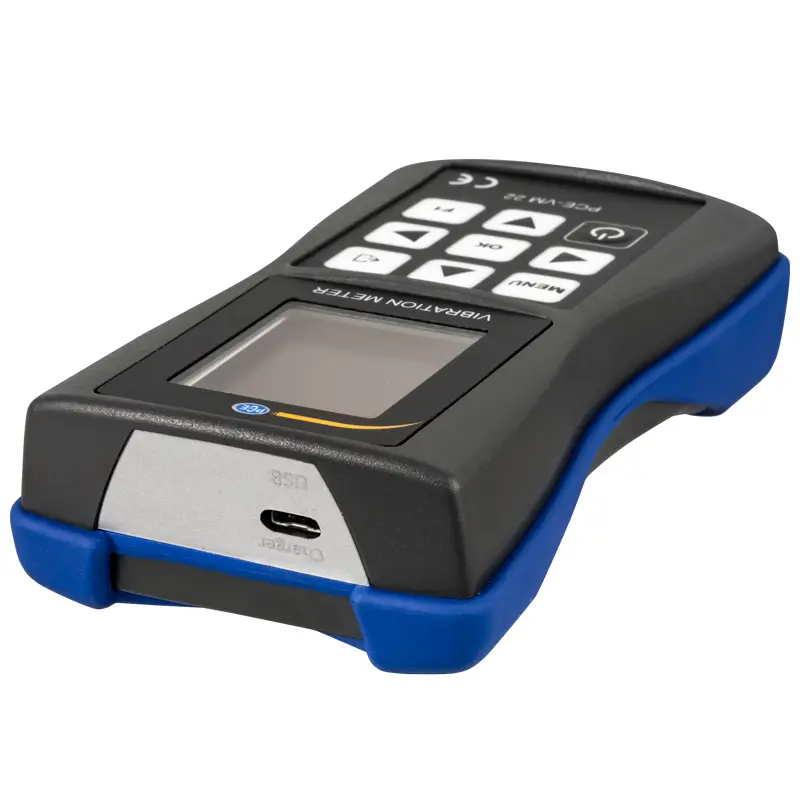

SchnittstelleMicro USB-Schnittstelle
Spannungsversorgung Akku3,7 V, 1000 mAh Akku
Akku Laufzeitca. 8 Stunden
Spannungsversorgung Netzteil5 V DC, 1 A
Betriebsbedingungen0 ... 50 °C, <85 % r. F., nicht kondensierend
Lagerbedingungen-20 ... 60 °C, <85 % r. F., nicht kondensierend
Abmessungen132 x 70 x 33 mm
Gewicht150 g

Spezifikationen zum Schwingungssensor
Empfindlichkeit100 mV/g
Kabellängeca. 1,5 m
Anschluss2 Pin MIL-DTL-5015
Gehäusematerial316L Edelstahl
AbmessungenØ25 x 53 mm
Gewicht86 g

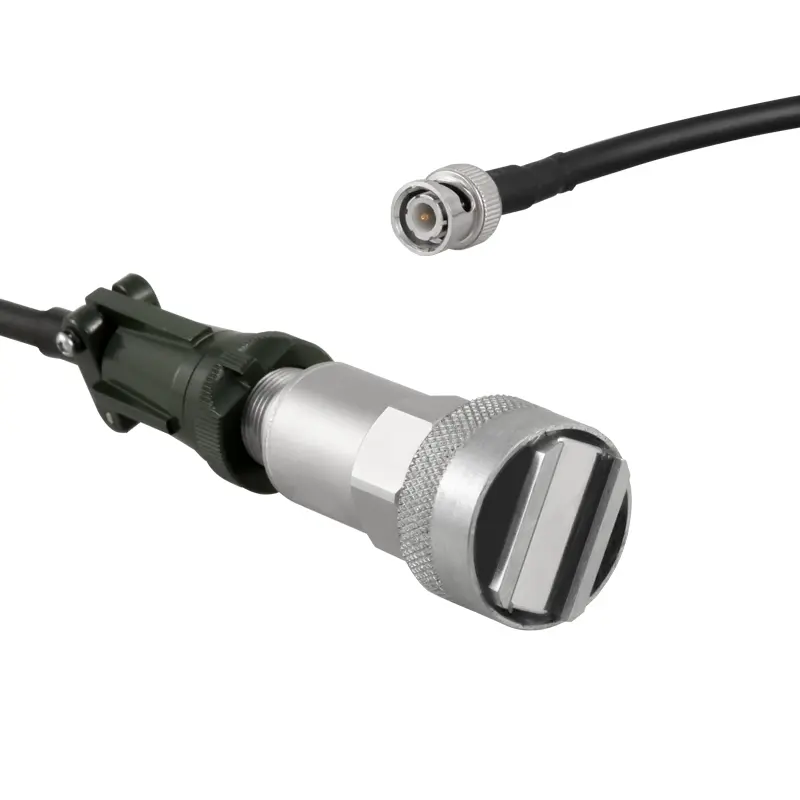

Spezifikationen zum Magnethalter
Durchmesser30 mm
Magnetkraft20 kg
Anschlussgewinde1/4"-28 UNF weiblich
Kleinster Radius20 mm

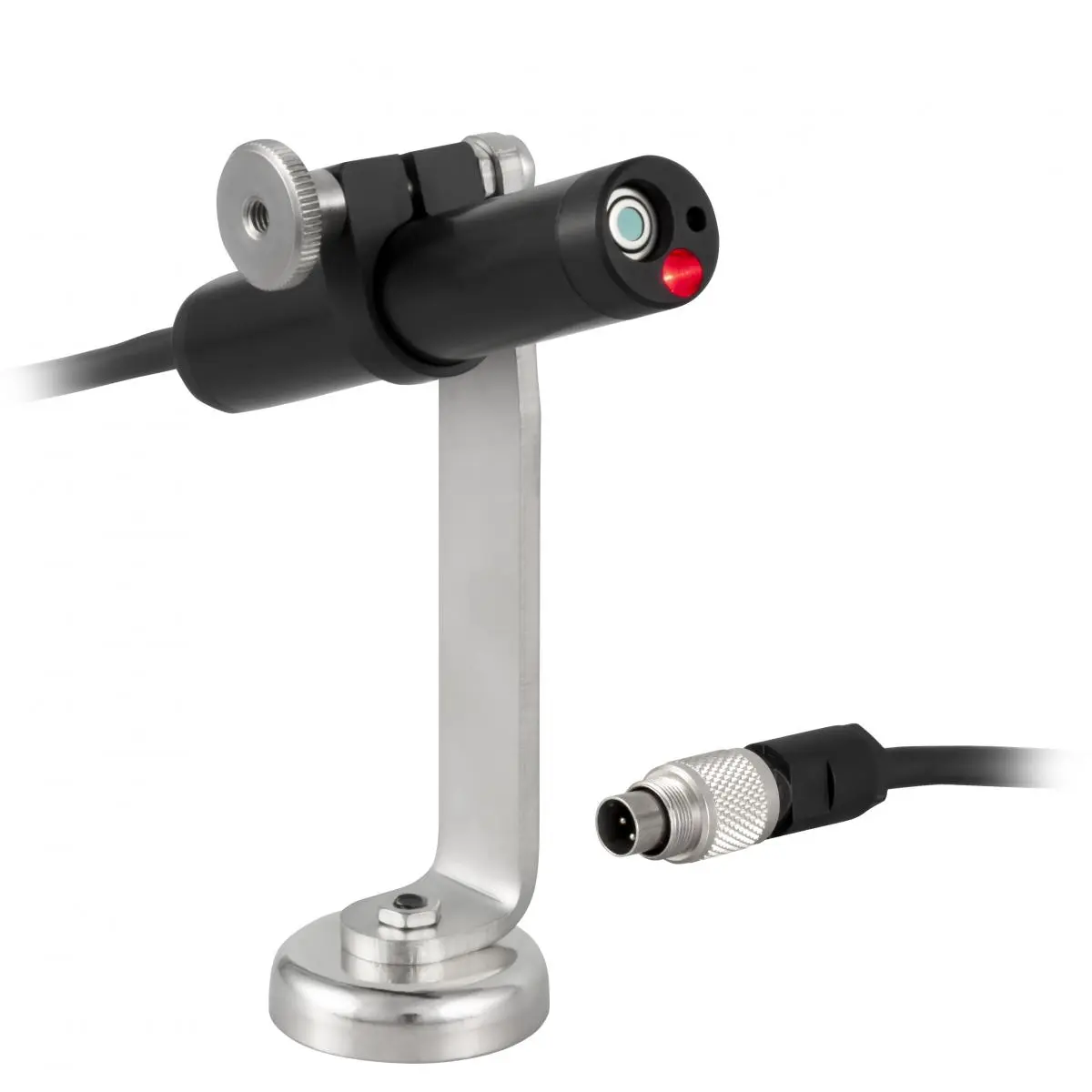

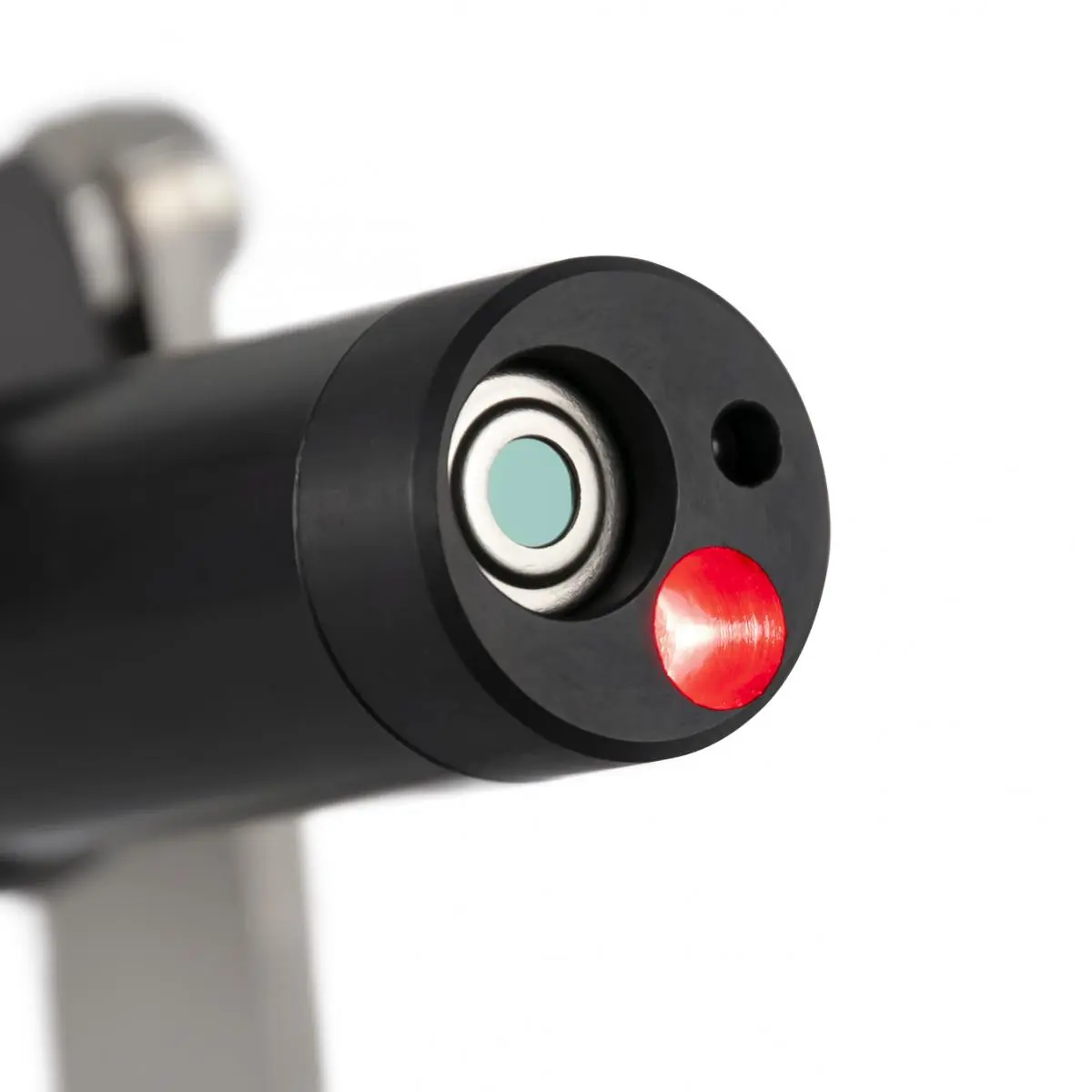

Spezifikationen zum Infrarot und Drehzahlsensor
Kabellängeca. 1.2 m
AbmessungenØ16 x 83 mm
Gewicht75 g

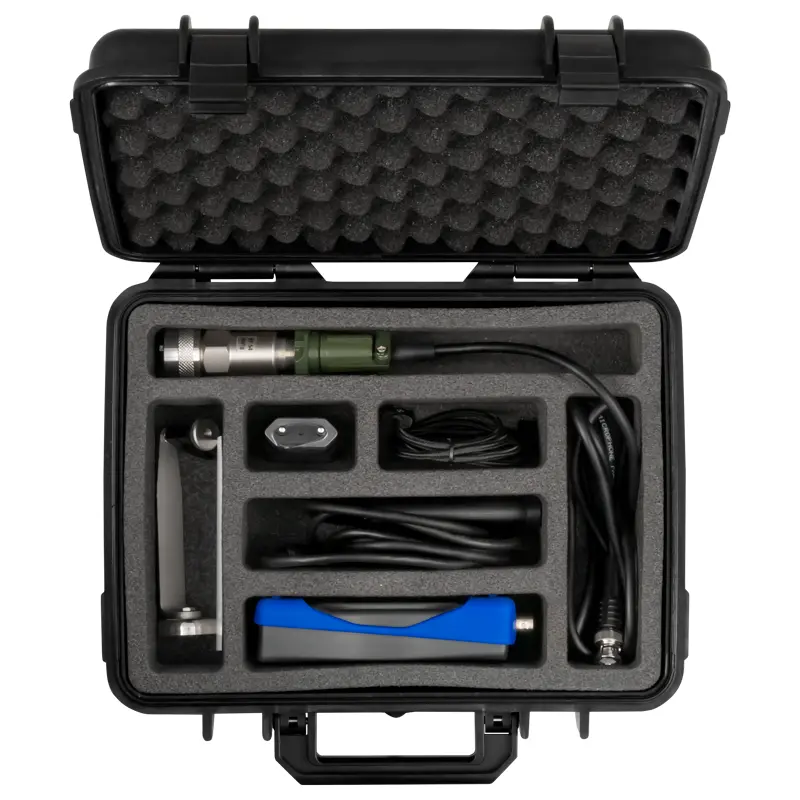

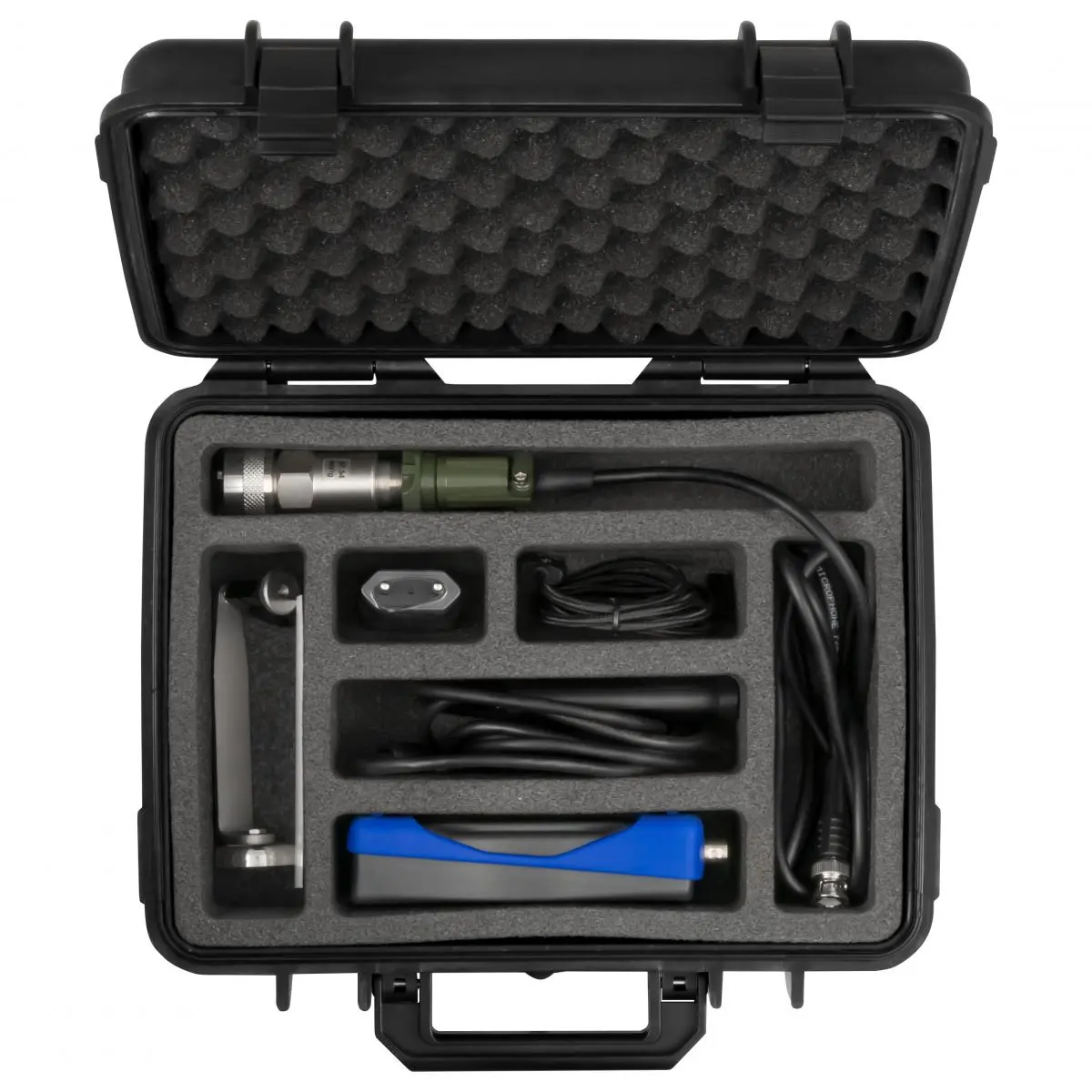

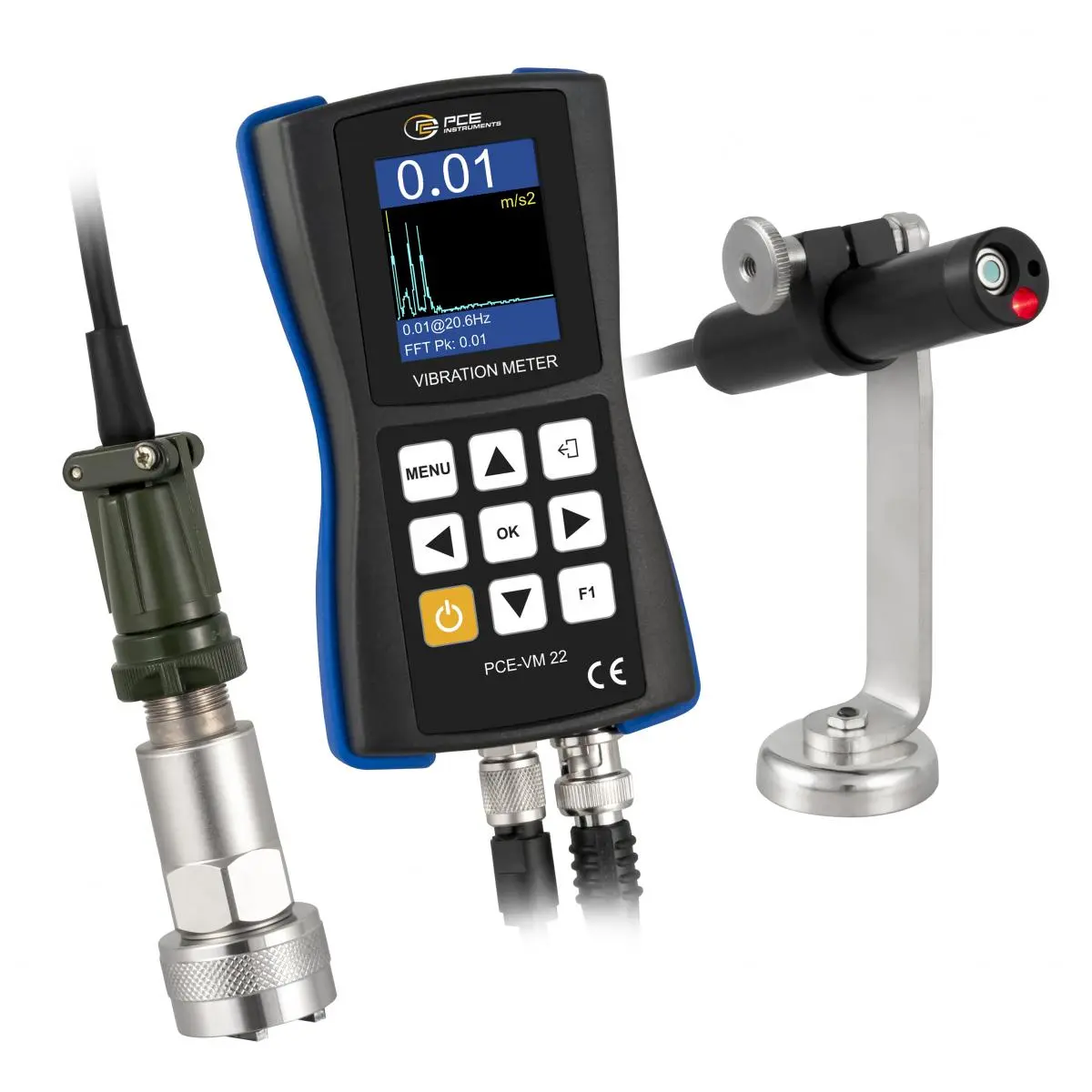

Lieferumfang

1 x Vibrationsmessgerät PCE-VM 22
1 x Vibrationssensor mit Anschlusskabel und Magnethalter
1 x Infrarotsensor mit Drehzahlsensor
1 x Magnethalter
1 x USB Ladeadapter
1 x Micro USB-Kabel
1 x Transportkoffer
1 x Bedienungsanleitung
