Best.Nr.: PCE-VM 20-ICA

Vibrationsmessgerät PCE-VM 20-ICA inkl. ISO-Kalibrierzertifikat

ISO-Kalibrierung
2.059,90 €
2.451,28 €
:
4250348726995
PCE-VM 20-ICA
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Maschinenschwingung
Lieferzeit: 5 - 7 Werktage

Beschreibung

Vibrationsmessgerät PCE-VM 20-ICA inkl. ISO-Kalibrierzertifikat
Schwingungsmessgerät zur Vibrationsmessung an Maschinen /
direkte Bewertung nach DIN ISO 10816 / verschiedene Messmodi / Echtzeit FFT-Analyse /
Routenoption zur schnellen Erfassung von Messstellen

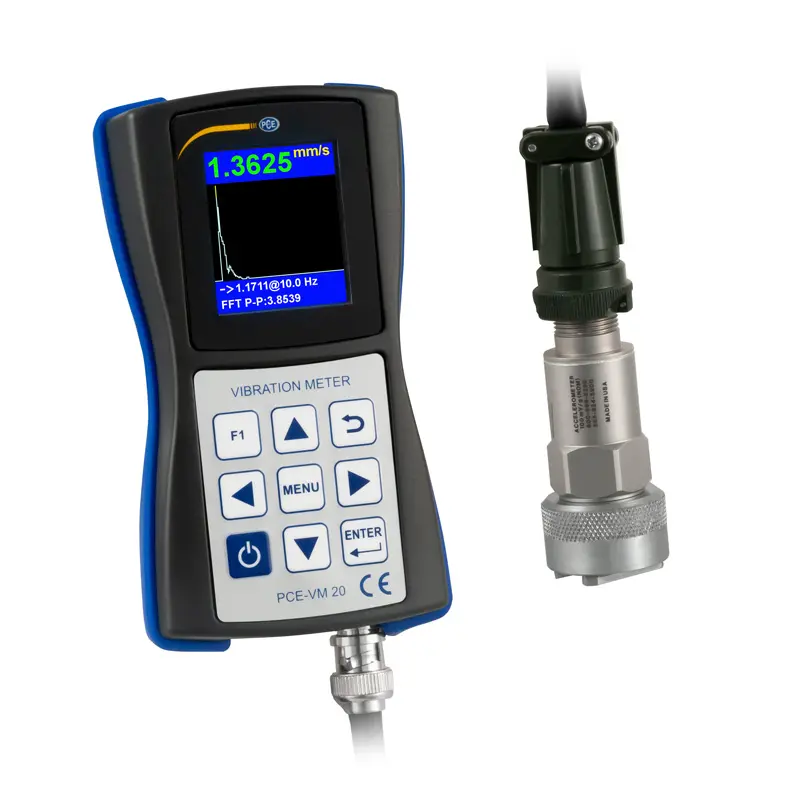

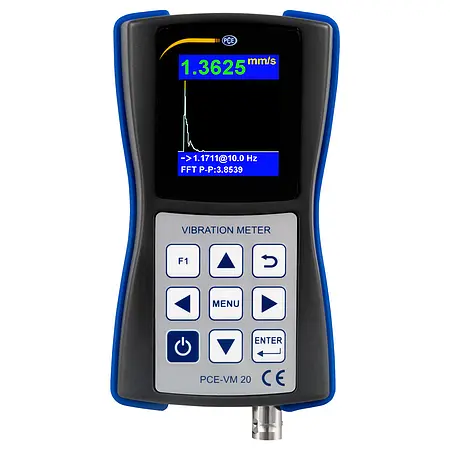

Das Schwingungsmessgerät PCE-VM 20 ist ein kompaktes Gerät zur direkten Bewertung des Schwingverhaltens einer Maschine. Das Gerät kann diverse Schwingparameter, wie zum Beispiel Schwingbeschleunigung, Schwinggeschwindigkeit oder Schwingweg messen und darstellen. Durch die integrierte Echtzeit FFT-Analyse kann der Zustand einer Maschinen noch während der Messung analysiert und bestimmt werden.

Das Schwingungsmessgerät PCE-VM 20 kann sowohl die Signale von piezoelektrischen Vibrationssensoren nach IEPE Standard, als auch von piezoelektrischen Vibrationssensoren mit Ladungsausgang auswerten und darstellen.



Merkmale

- Echtzeit FFT-Analyse
- robustes Gehäuse
- viele Schwingparameter
- direkte Bewertung nach DIN ISO 10816
- integrierter LiPo-Akku
- inkl. ISO-Kalibrierzertifikat

Spezifikation


Schwingbeschleunigung 0 ... 200 m/s², RMS und Peak-Peak
Schwinggeschwindigkeit 0 ... 200 mm/s, RMS
Schwingweg 0 ... 2000 µm, Peak-Peak


Genauigkeit Schwingung ±5 %


BetriebsmodiVibration, Temperatur, Drehzahl
Darstellbare MessgrößenFrequenz
 Schwingbeschleunigung
 Schwinggeschwindigkeit
  Schwingweg
  FFT Spektrum



Einheiten metrisch, imperial
  Hz, mm/s², mm/s, µm
  RPM und Hz

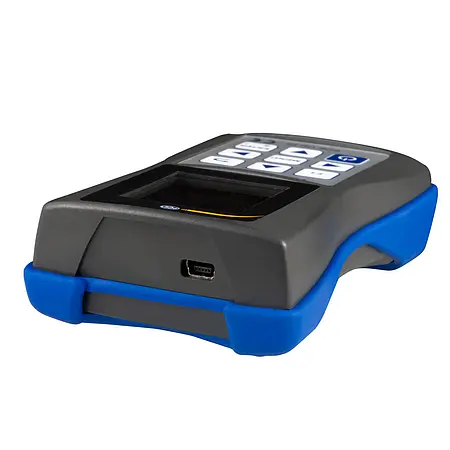

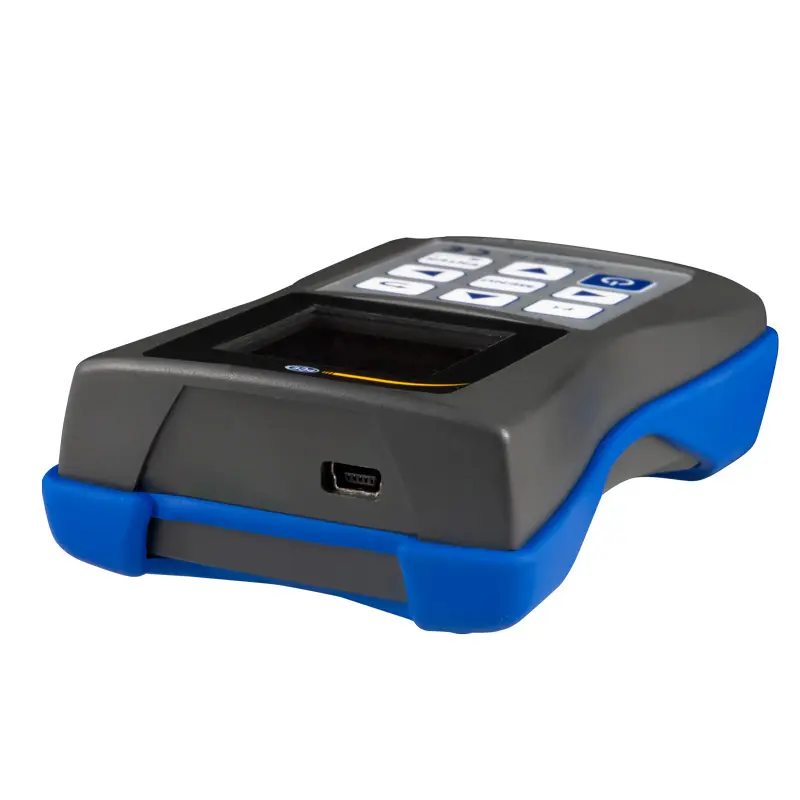

Schnittstelle USB 2.0
Speicher 4 GB micro SD-Karte
Akkulaufzeit bis zu 8 h Dauerbetrieb
Akkutyp Lithium Polymer
Display 128 x 160 Pixel Farb-LCD
Umgebungsbedingungen -10 ... +55 °C
  ≤80 % r.F. nicht kondensierend
Abmaße 132 x 70 x 33 mm (L x B x T)
Gewicht ca. 150 g

Handgerät: darf keinen starken Vibrationen, Magnetfeldern, korrosiven Medien oder Staub ausgesetzt werden

Technische Daten zum Beschleunigungsaufnehmer
Empfindlichkeit 100 mV/g
Frequenzverhalten (±3 dB) 0,5 ... 15000 Hz
Frequenzverhalten (±10 %) 2,0 ... 10000 Hz
Dynamikbereich ±50 g, peak
Spannungsversorgung (IEPE) 18 ... 30 V DC
Konstantstromquelle 2 ... 10 mA
Spektrales Rauschen bei 10 Hz 14 µg/√Hz
Spektrales Rauschen bei 100 Hz 2,3 µg/√Hz
Spektrales Rauschen bei 1000 Hz 2 µg/√Hz
Ausgangsimpedanz < 100 Ω
Arbeitspunktspannung 10 ... 14 V DC
Gehäuseisolierung > 100 MΩ
Umgebungsbedingungen -50 ... +121 °C
Maximaler Stoßschutz 5000 g, peak
Resonanzfrequenz 23000 Hz
Gehäusematerial 316L Edelstahl
Anschluss 2 Pin MIL-C-5015
Schutzart IP68
Gewicht 90 g


Lieferumfang

1 x Vibrationsmessgerät PCE-VM 20-ICA
1 x magn. Beschleunigungsaufnehmer mit 1,8 m Anschlusskabel
1 x USB Anschlusskabel
1 x Ladegerät 100 ... 240 V AC
1 x PC Software
1 x Bedienungsanleitung

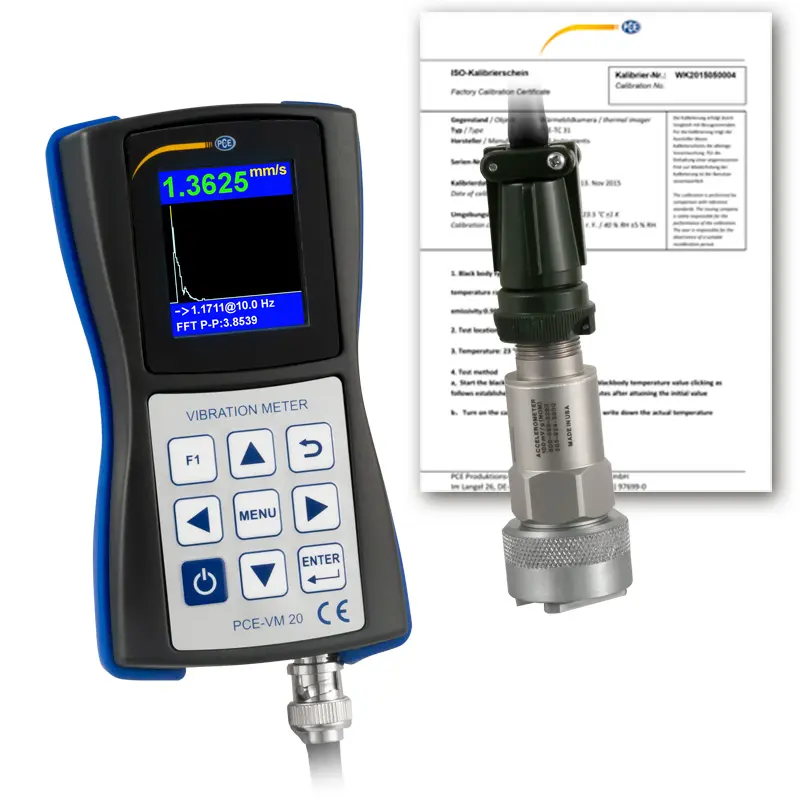

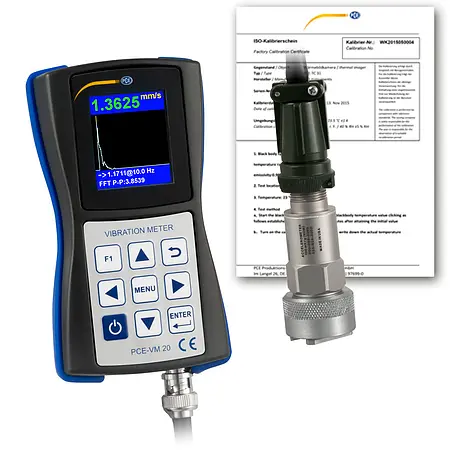

1 x ISO-Kalibrierzertifikat
