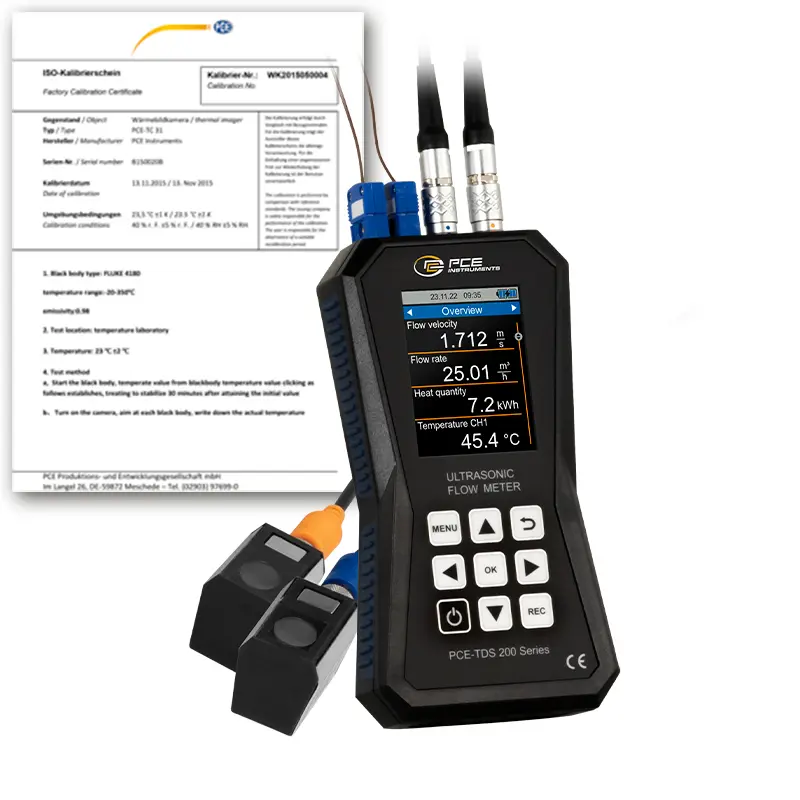

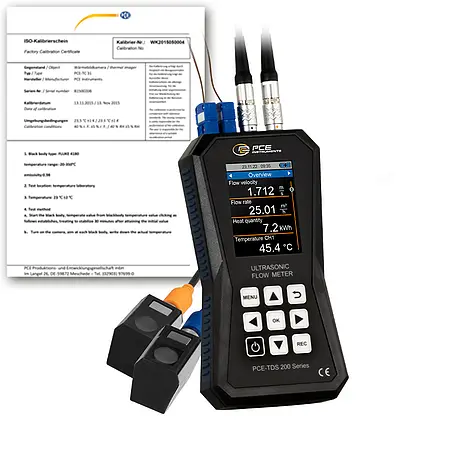

Ultraschall Durchflussmessgerät PCE-TDS 200 S+-ICA inkl. ISO-Kalibrierzertifikat

[vergrößern]

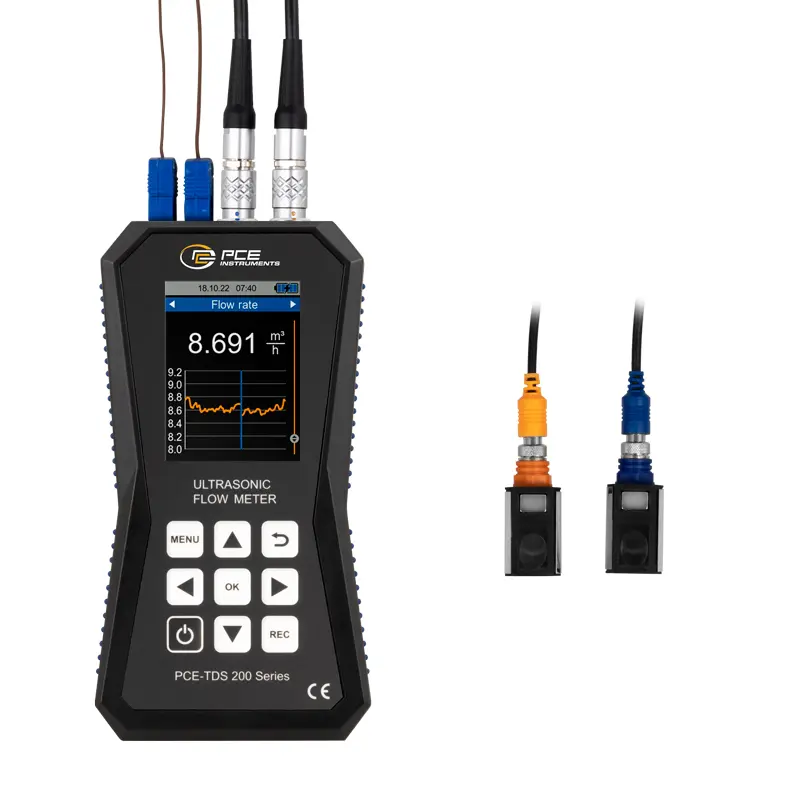

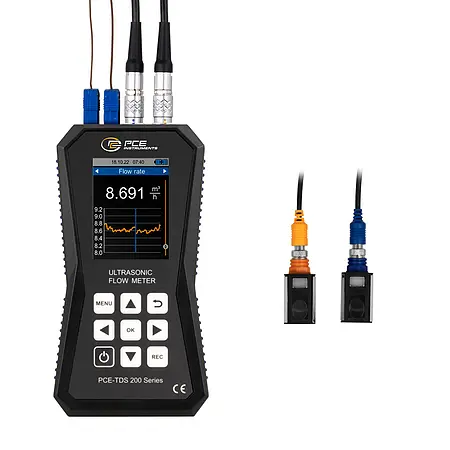

Ultraschall Durchflussmessgerät Frontansicht

Ultraschall Durchflussmessgerät Temperaturfühler

Ultraschall Durchflussmessgerät Sensoranschlüsse

Ultraschall Durchflussmessgerät USB-C Anschluss

Ultraschall Durchflussmessgerät Sensoren

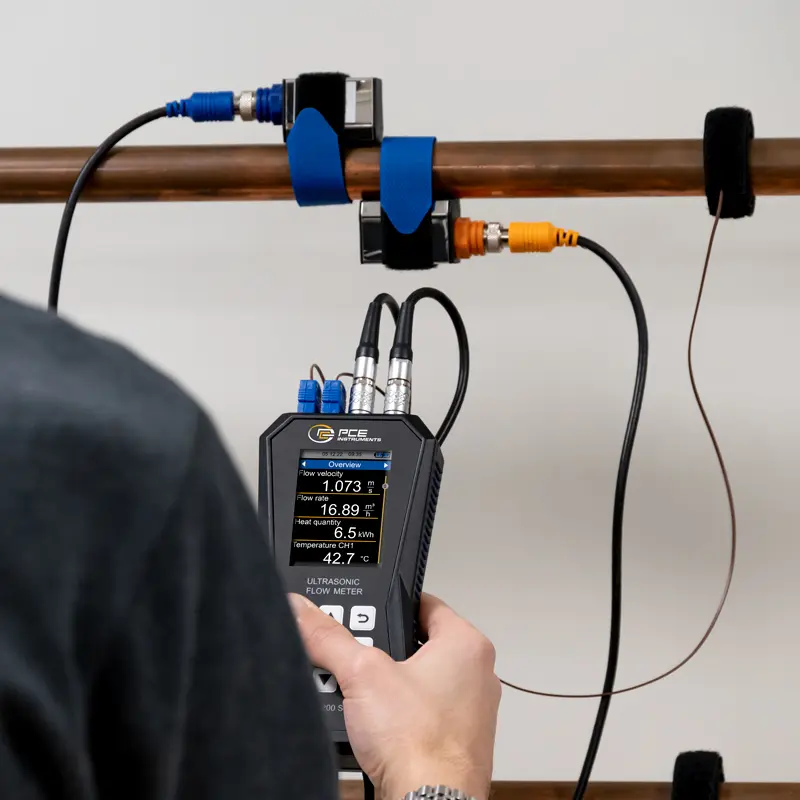

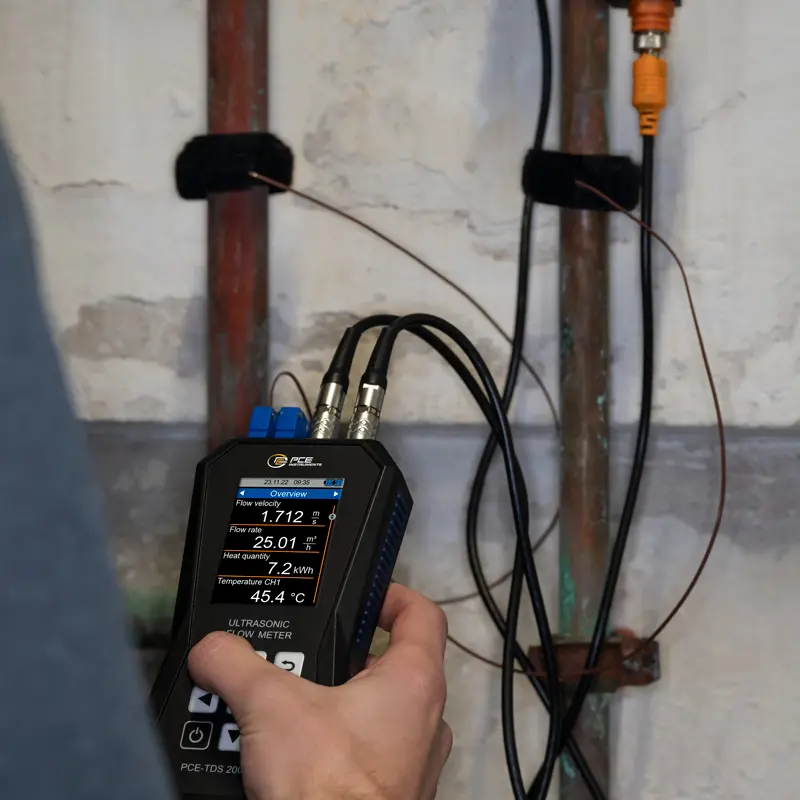

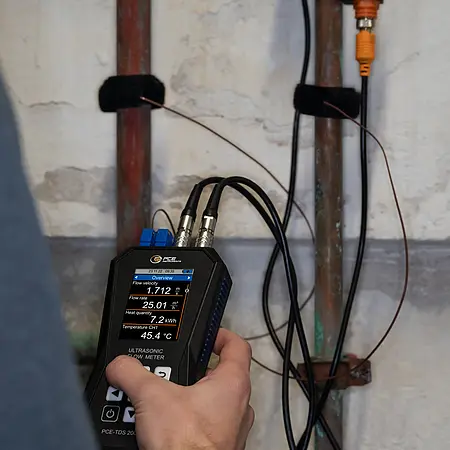

Ultraschall Durchflussmessgerät Anwendung

Ultraschall Durchflussmessgerät Lieferumfang

Ultraschall Durchflussmessgerät PCE-TDS 200+ S-ICA inkl. ISO-Kalibrierzertifikat

Name: Ultraschall Durchflussmessgerät PCE-TDS 200+ S-ICA inkl. ISO-Kalibrierzertifikat
Brand: PCE Instruments
SKU: 6058144
Price: 3234.9 EUR
Availability: InStock

Best.Nr.: PCE-TDS 200+ S-ICA

EAN: 4250348731333

Ihre PCE Instruments Vorteile

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

15 Werktage Rückgaberecht

Sicheres Bezahlen

Zubehör

Temperaturanlegefühler TF-RA330-3 T-Typ

74,90 €

Temperaturanlegefühler TF-RA330 T-Typ

54,90 €

Temperaturanlegefühler / Rohranlegefühler TF-RA330-5 T-Typ

94,90 €

Schulung zum Durchflussmessgerät PCE-TDS 200

506,90 €

ISO-Kalibrierzertifikat für ein Ultraschall-Durchflussmessgerät

374,90 €

Software zum Ultraschall Durchflussmessgerät

166,90 €

K-GEL Hochtemperaturkoppelgel

98,90 €

TT-GEL Ultraschallkontaktgel

19,90 €

PCE-TDS 200 SR SENSOR On Rail Sensoren für das Ultraschall Durchflussmessgerät

576,90 €

PCE-TDS 200 S SENSOR für das Ultraschall Durchflussmessgerät

320,90 €

PCE-TDS 200 MR SENSOR On Rail Sensoren für das Ultraschall Durchflussmessgerät

682,90 €

PCE-TDS 200 M SENSOR für das Ultraschall Durchflussmessgerät

320,90 €

PCE-TDS 200 L SENSOR für das Ultraschall Durchflussmessgerät

660,90 €

Beschreibung

Ultraschall Durchflussmessgerät mit 32 GB Datenspeicher / Messbereich ±32 m/s /

Reproduzierbarkeit ±0,5 % vom Messwert / verschiedene Messsonden / Alarmgrenzwerte /

2,8 " LC-Display / für alle Medien

Das Ultraschall Durchflussmessgerät hat einen Messbereich von ±32 m/s. Mit einer Genauigkeit von ±1,5 % v. Mw. bei einem Rohrdurchmesser von DN ≥50, ±3,5 % v. Mw. bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v. Mw. ist das Ultraschall Durchflussmessgerät ein besonders präzises Messmittel. Für die Installation der Sensoren beim Ultraschall Durchflussmessgerät, steht eine Installationshilfe zur Verfügung. Bei der Installationshilfe wird grafisch die Signalqualität vom Ultraschall Durchflussmessgerät angezeigt. Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Ultraschall Durchflussmessgerät in dem richtigen Abstand zueinander positioniert sind. Um Durchflussmessung mit dem Ultraschall Durchflussmessgerät durchzuführen, wird nach Eingabe der Rohr- und Mediumspezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt. Bei der Anzeige der Messwerte stehen bei dem Ultraschall Durchflussmessgerät die verschiedensten Einheiten zur Verfügung. So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob.

Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall Durchflussmessgerät aufzuzeichnen. Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschall Durchflussmessgerät eingestellt werden. Ein Speicherpunkt enthält bei dem Ultraschall Durchflussmessgerät einmalig alle Messgrößen. Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall Durchflussmessgerät. Dabei können 10 Millionen Messpunkte auf dem Ultraschall Durchflussmessgerät gespeichert werden.

Mit der optionalen Software können die aufgezeichneten Messwerte vom Ultraschall Durchflussmessgerät ausgelesen werden. Für die Analyse können die Messwerte vom Ultraschall Durchflussmessgerät tabellarisch als auch grafisch angezeigt werden. Für eine Weiterverarbeitung der Messwerte vom Ultraschall Durchflussmessgerät können diese im .csv Dateiformat exportiert werden. Alternativ kann über die Software ein PDF Report erstellt werden. Für eine vereinfachte Bedienung, kann das Ultraschall Durchflussmessgerät über die Software eingestellt werden. Eine Liveansicht der Messwerte vom Ultraschall Durchflussmessgerät ist mit der Software auch möglich.

Um die Wärmemenge mit dem Ultraschall Durchflussmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt. Diese stehen bei dem PCE-TDS 200+ zur Verfügung. Die beiden Thermoelemente vom Ultraschall Durchflussmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen. Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschall Durchflussmessgerät die Wärmemenge bestimmen. Bei Bedarf kann das Ultraschall Durchflussmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen. Somit findet das Ultraschall Durchflussmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage.

Das LC Farbdisplay vom Ultraschall Durchflussmessgerät hat eine Größe von 2,8“ und ist somit gut ablesbar.

PCE-TDS 200 S SENSOR

Kleines Sensor Paar für die Rohrdurchmesser DN 15 … 100 / 20 … 108 mm. Geeignet für besonders kleine Rohre. Die Sensoren haben eine besonders kleine Abmessung von 45 x 30 x 30 mm und eine Temperaturbeständigkeit von -30 … 160 °C. Dank der Magneten an der Unterseite, können die Sensoren auf eisenhaltigen Metallen montiert werden. Zusätzlich können die Sensoren zum Ultraschall Durchflussmessgerät mittels lösbarer Kabelbinder mit dem Rohr verbunden werden.

Merkmale

- Messbereich ±32 m/s

- USB-C Schnittstelle zur Datenübertragung

- optionale Software zur Analyse der Messwerte

- Reproduzierbarkeit ±0,5 % vom Messwert

- Wärmemengenmessung

- Datenspeicher für 10 Millionen Messpunkte

- individuell einstellbare Alarmgrenzwerte

Spezifikation


Durchflussmessung
Messbereich	±32 m/s
Auflösung	0,001 m/s
Genauigkeit	≥50 mm: ±1,5 % v. Mw. für Geschwindigkeiten > 0,3 m/s
	<50 mm: ±3,5 % v. Mw. für Geschwindigkeiten > 0,3 m/s
Reproduzierbarkeit	±0,5 % vom Messwert

PCE-TDS 200 S SENSOR	Sensorpaar
Rohrdurchmesser	15 … 100 / 20 … 108 mm
Abmessung	45 x 30 x 30 mm
Temperaturbeständigkeit	-30 … 160 °C

Messmethode	Z, V, N, W
Medium	- Wasser
	- Meerwasser
	- Öl
	- Rohöl
	- Methanol
	- Ethanol
	- Diesel
	- Benzin
	- Petroleum
	- Benutzerdefiniert
	(manuelle Eingabe der Schallgeschwindigkeit vom Medium)

Alle Flüssigkeiten mit einer Unreinheit	<5 %
Rohrmaterial	- Kupfer CU
	- Stahl FE
	- Edelstahl VA
	- Aluminium AL
	- Messing ME
	- Gusseisen CI
	- Eisen FE
	- Nickel NI
	- Titan TI
	- Zink ZI
	- Acryl AC
	- Polyethylen PE
	- Polypropylen PP
	- Polyvinylchlorid PVC
	- Nylon NY
	- Benutzerdefiniert
	(manuelle Eingabe der transversalen Schallgeschwindigkeit
	des Rohrmaterials)

Innenauskleidung des Rohrs	- Keine Auskleidung
	- Benutzerdefiniert
	- Epoxidharz
	- Gummi
	- Mörtel
	- Polystyrol PS
	- Polyethylen PE
	- Polytetrafluorethylen PTFE
	- Polyurethan PU
	- Polypropylen PP
	- Benutzerdefiniert
	(manuelle Eingabe der longitudinalen Schallgeschwindigkeit
	der Innenauskleidung des Rohres)

Messparameter	Flussgeschwindigkeit, Volumenstrom und Volumen
Einheiten (Maße)	mm, in
Einheiten (Flussgeschwindigkeit)	m/s, ft/s
Einheiten (Volumenstrom)	m³, l, gal, igl, mgl, cf, bal, ib, ob
Zeitangabe	Sekunden, Minuten, Stunden, Tage
Einheiten (Volumen)	m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperaturmessung
Messbereich	Genauigkeit
Typ B: 600 ... 1800 °C	Typ B: ±(0,5 % + 3 °C)
Typ E: -100 ... +900 °C	Typ E: ±(0,4 % + 1 °C)
Typ J: -100 ... 1150 °C	Typ J: ±(0,4 % + 1 °C)
Typ K: -100 ... +1370 °C	Typ K: ±(0,4 % + 1 °C)
Typ N: -100 ... + 1150 °C	Typ N: ±(0,4 % + 1 °C)
Typ R: 0 ... 1700 °C	Typ R: ±(0,5 % + 3 °C)
Typ S: 0 ... 1500 °C	Typ S: ±(0,5 % + 3 °C)
Typ T: -100 ... +400 °C	Typ T: ±(0,4 % + 1 °C)

Auflösung	0,1 °C

Anschließbare Thermoelemente	B, E ,J ,K ,N ,R ,S ,T
Messparameter	Flussgeschwindigkeit, Volumenstrom, Volumen, Temperatur,
	Wärmeleistung und Wärmemenge
Einheiten (Temperatur)	°C / °F
Einheiten (Wärmemenge)	K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Einheiten (Wärmeleistung)	W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
Kostenanzeige	EUR, Pfund, USD, Türkische Lira, Zloty, Yen

Weitere Spezifikationen

Anzeige	2,8“ LCD
Einheiten	metrisch / imperial
Menüsprachen	Deutsch, Englisch, Französisch, Spanisch,
	Italienisch, Niederländisch, Portugiesisch, Dänisch
	Türkisch, Polnisch, Russisch, Chinesisch, Japanisch
Betriebs- und Lagerbedingungen	Temperatur: -20 … +65 °C
	Luftfeuchtigkeit: 10 … 95 % r. F., nicht kondensierend
Datenlogger	32 GB Speicherkapazität / 10 Millionen Messpunkte
Schnittstelle	USB (für Online-Messung, Auslesen des internen
	Speichers und zum Aufladen des Akkus)
Schutzart	IP52
Spannungsversorgung	Intern: LiPo-Akku (3,7 V, 2500 mAh)
	Extern: USB 5 VDC, 500 mA
Betriebsdauer	ca. 10 h
Abmessungen	165 x 85 x 32 mm
Gewicht	255 g
