Best.Nr.: PCE-TDS 200+ MR

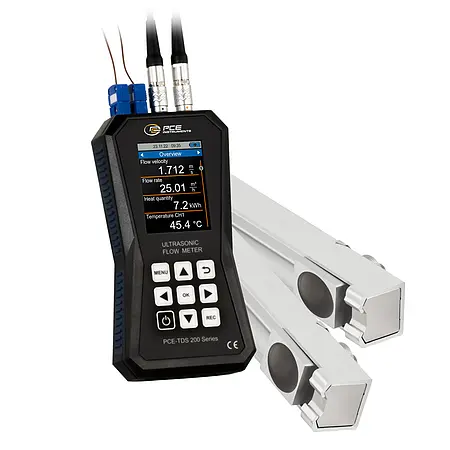

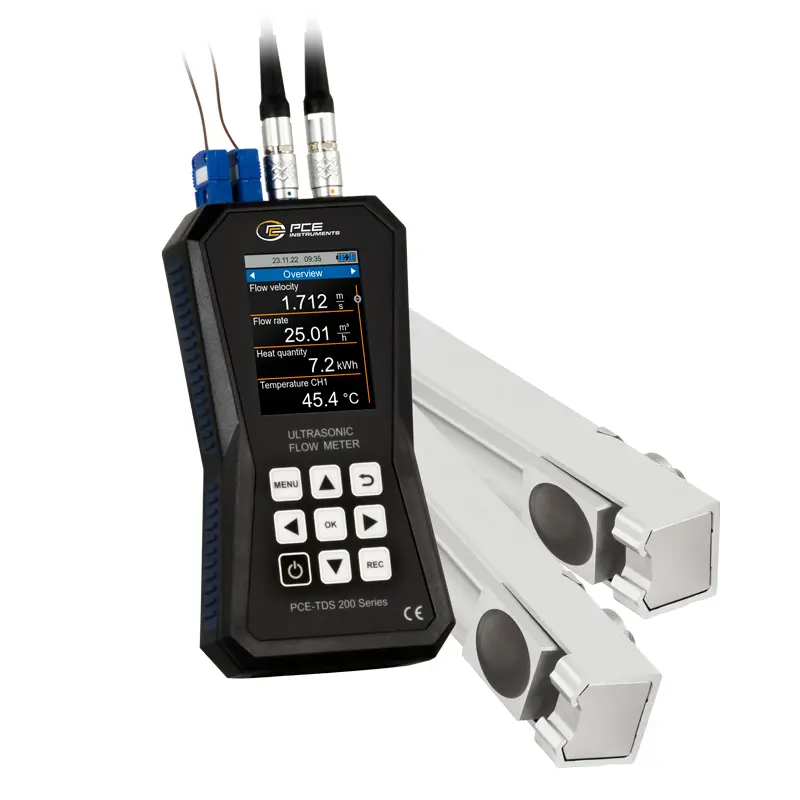

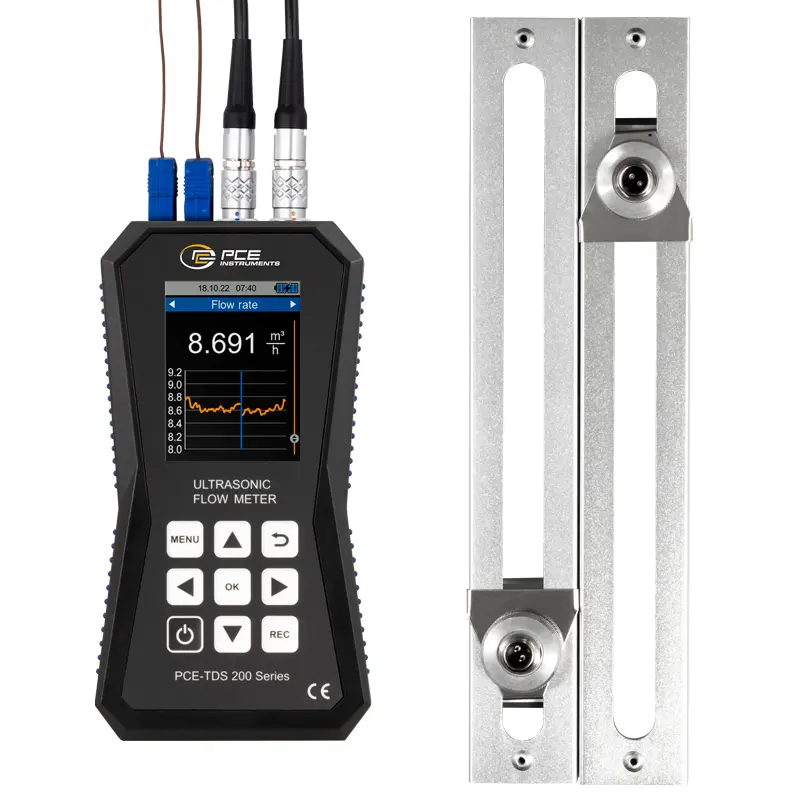

Ultraschall Durchflussmessgerät PCE-TDS 200+ MR mit Wärmemengenmessung

3.274,90 €
3.897,13 €
:
4250348731418
PCE-TDS 200+ MR
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Lieferzeit: 5 - 7 Werktage

Beschreibung

Ultraschall Durchflussmessgerät mit 32 GB Datenspeicher / Messbereich ±32 m/s /
Reproduzierbarkeit ±0,5 % vom Messwert / verschiedene Messsonden / Alarmgrenzwerte /
2,8 " LC-Display / für alle Medien / optional mit DAkkS oder ISO Kalibrierzertifikat

Das Ultraschall Durchflussmessgerät hat einen Messbereich von ±32 m/s. Mit einer Genauigkeit von ±1,5 % v. Mw. bei einem Rohrdurchmesser von DN ≥50, ±3,5 % v. Mw. bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v. Mw. ist das Ultraschall Durchflussmessgerät ein besonders präzises Messmittel. Für die Installation der Sensoren beim Ultraschall Durchflussmessgerät, steht eine Installationshilfe zur Verfügung. Bei der Installationshilfe wird grafisch die Signalqualität vom Ultraschall Durchflussmessgerät angezeigt. Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Ultraschall Durchflussmessgerät in dem richtigen Abstand zueinander positioniert sind. Um Durchflussmessung mit dem Ultraschall Durchflussmessgerät durchzuführen, wird nach Eingabe der Rohr- und Mediumspezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt. Bei der Anzeige der Messwerte stehen bei dem Ultraschall Durchflussmessgerät die verschiedensten Einheiten zur Verfügung. So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob.

Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Ultraschall Durchflussmessgerät aufzuzeichnen. Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Ultraschall Durchflussmessgerät eingestellt werden. Ein Speicherpunkt enthält bei dem Ultraschall Durchflussmessgerät einmalig alle Messgrößen. Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall Durchflussmessgerät. Dabei können 10 Millionen Messpunkte auf dem Ultraschall Durchflussmessgerät gespeichert werden.

Mit der optionalen Software können die aufgezeichneten Messwerte vom Ultraschall Durchflussmessgerät ausgelesen werden. Für die Analyse können die Messwerte vom Ultraschall Durchflussmessgerät tabellarisch als auch grafisch angezeigt werden. Für eine Weiterverarbeitung der Messwerte vom Ultraschall Durchflussmessgerät können diese im .csv Dateiformat exportiert werden. Alternativ kann über die Software ein PDF Report erstellt werden. Für eine vereinfachte Bedienung, kann das Ultraschall Durchflussmessgerät über die Software eingestellt werden. Eine Liveansicht der Messwerte vom Ultraschall Durchflussmessgerät ist mit der Software auch möglich.

Um die Wärmemenge mit dem Ultraschall Durchflussmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt. Diese stehen bei dem PCE-TDS 200+ zur Verfügung. Die beiden Thermoelemente vom Ultraschall Durchflussmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen. Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Ultraschall Durchflussmessgerät die Wärmemenge bestimmen. Bei Bedarf kann das Ultraschall Durchflussmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen. Somit findet das Ultraschall Durchflussmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage.

Das LC Farbdisplay vom Ultraschall Durchflussmessgerät hat eine Größe von 2,8“ und ist somit gut ablesbar. Optional kann das Ultraschall Durchflussmessgerät mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden.

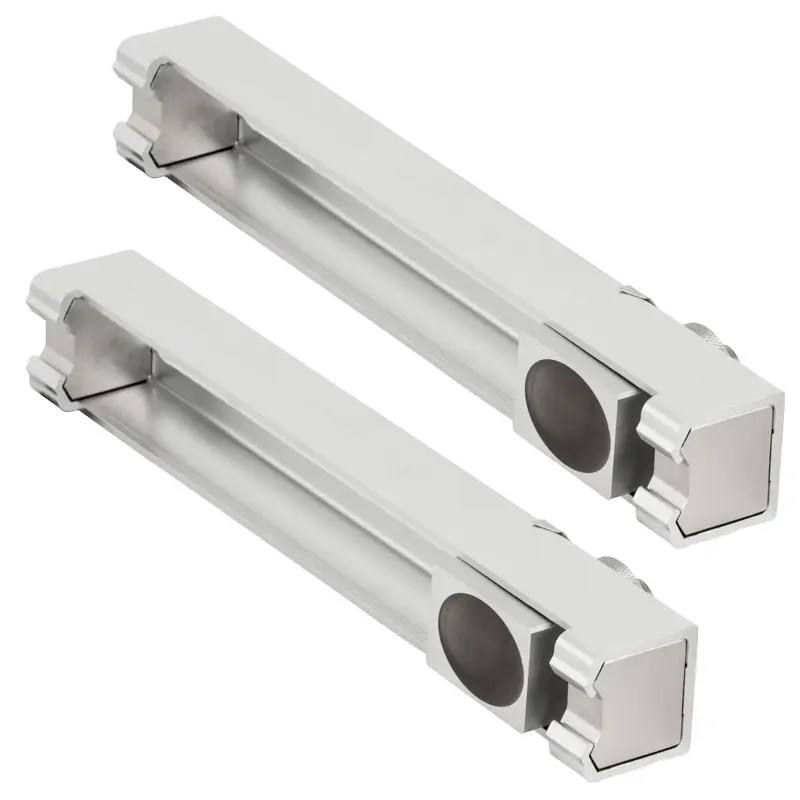

PCE-TDS 200 MR SENSOR
Getrennte On Rail Sensoren für die Rohrgrößen DN 50 … 700 / 57 … 720 mm. Die Temperaturbeständigkeit liegt zwischen -30 … 160 °C. Der Sensor auf der jeweiligen Schiene befindet sich auf einer Schiene und kann somit passend positioniert werden. Unterhalb der Schienen befinden sich Magneten, die es ermöglichen sich selbstständig an Rohren mit einem eisenhaltigen Metall festzuhalten.

Merkmale

- Messbereich ±32 m/s
- USB-C Schnittstelle zur Datenübertragung
- optionale Software zur Analyse der Messwerte
- Reproduzierbarkeit ±0,5 % vom Messwert
- Wärmemengenmessung
- Datenspeicher für 10 Millionen Messpunkte
- individuell einstellbare Alarmgrenzwerte
- optional mit ISO oder DAkkS Kalibrierzertifikat

Spezifikation


Durchflussmessung
Messbereich±32 m/s
Auflösung0,001 m/s
GenauigkeitDN ≥50 mm: ±1,5 % v. Mw. für Geschwindigkeiten > 0,3 m/s
 DN <50 mm: ±3,5 % v. Mw. für Geschwindigkeiten > 0,3 m/s
Reproduzierbarkeit±0,5 % vom Messwert

PCE-TDS 200 MR SENSORSensorpaar
RohrdurchmesserDN 50 … 700 / 57 … 720 mm
Temperaturbeständigkeit-30 … 160 °C

MessmethodeZ, V, N, W
Medium- Wasser
 - Meerwasser
- Öl
- Rohöl
 - Methanol
 - Ethanol
 - Diesel
 - Benzin
 - Petroleum
 - Benutzerdefiniert
 (manuelle Eingabe der Schallgeschwindigkeit vom Medium)

Alle Flüssigkeiten mit einer Unreinheit<5 %
Rohrmaterial- Kupfer CU
 - Stahl FE
 - Edelstahl VA
 - Aluminium AL
 - Messing ME
 - Gusseisen CI
 - Eisen FE
 - Nickel NI
 - Titan TI
 - Zink ZI
- Acryl AC
 - Polyethylen PE
 - Polypropylen PP
 - Polyvinylchlorid PVC
 - Nylon NY
 - Benutzerdefiniert
 (manuelle Eingabe der transversalen Schallgeschwindigkeit
 des Rohrmaterials)

Innenauskleidung des Rohrs- Keine Auskleidung
 - Benutzerdefiniert
 - Epoxidharz
 - Gummi
 - Mörtel
 - Polystyrol PS
 - Polyethylen PE
 - Polytetrafluorethylen PTFE
 - Polyurethan PU
 - Polypropylen PP
 - Benutzerdefiniert
 (manuelle Eingabe der longitudinalen Schallgeschwindigkeit
 der Innenauskleidung des Rohres)

MessparameterFlussgeschwindigkeit, Volumenstrom und Volumen
Einheiten (Maße)mm, in
Einheiten (Flussgeschwindigkeit)m/s, ft/s
Einheiten (Volumenstrom)m³, l, gal, igl, mgl, cf, bal, ib, ob
ZeitangabeSekunden, Minuten, Stunden, Tage
Einheiten (Volumen)m³, l, gal, igl, mgl, cf, bal, ib, ob

Temperaturmessung
MessbereichGenauigkeit
Typ B: 600 ... 1800 °CTyp B: ±(0,5 % + 3 °C)
Typ E: -100 ... +900 °CTyp E: ±(0,4 % + 1 °C)
Typ J: -100 ... 1150 °CTyp J: ±(0,4 % + 1 °C)
Typ K: -100 ... +1370 °CTyp K: ±(0,4 % + 1 °C)
Typ N: -100 ... + 1150 °CTyp N: ±(0,4 % + 1 °C)
Typ R: 0 ... 1700 °CTyp R: ±(0,5 % + 3 °C)
Typ S: 0 ... 1500 °CTyp S: ±(0,5 % + 3 °C)
Typ T: -100 ... +400 °CTyp T: ±(0,4 % + 1 °C)

Auflösung0,1 °C

Anschließbare ThermoelementeB, E ,J ,K ,N ,R ,S ,T
MessparameterFlussgeschwindigkeit, Volumenstrom, Volumen, Temperatur,
 Wärmeleistung und Wärmemenge
Einheiten (Temperatur)°C / °F
Einheiten (Wärmemenge)K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu
Einheiten (Wärmeleistung)W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h
KostenanzeigeEUR, Pfund, USD, Türkische Lira, Zloty, Yen

Weitere Spezifikationen


Anzeige2,8“ LCD
Einheitenmetrisch / imperial
MenüsprachenDeutsch, Englisch, Französisch, Spanisch,
 Italienisch, Niederländisch, Portugiesisch, Dänisch
 Türkisch, Polnisch, Russisch, Chinesisch, Japanisch
Betriebs- und LagerbedingungenTemperatur: -20 … +65 °C
 Luftfeuchtigkeit: 10 … 95 % r. F., nicht kondensierend
Datenlogger32 GB Speicherkapazität / 10 Millionen Messpunkte
SchnittstelleUSB (für Online-Messung, Auslesen des internen
 Speichers und zum Aufladen des Akkus)
SchutzartIP52
SpannungsversorgungIntern: LiPo-Akku (3,7 V, 2500 mAh)
 Extern: USB 5 VDC, 500 mA
Betriebsdauerca. 10 h
Abmessungen165 x 85 x 32 mm
Gewicht255 g

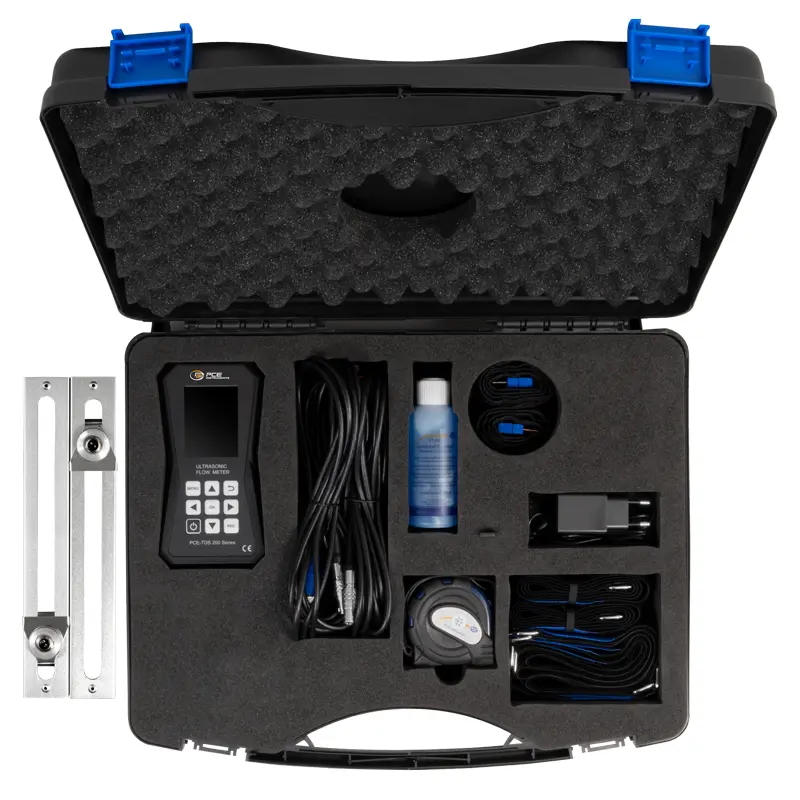

Lieferumfang

1 x Ultraschall Durchflussmessgerät PCE-TDS 200+ MR
1 x Durchflusssensoren PCE-TDS 200 MR SENSOR (Paar)
2 x Temperatursensor TF-RA330
2 x 5 m Verbindungskabel
2 x lösbarer Kabelbinder
1 x Netzteil
1 x USB-C Kabel
1 x Ultraschall-Kontaktgel
1 x PCE-Maßband
1 x Kunststoffkoffer
1 x Bedienungsanleitung
