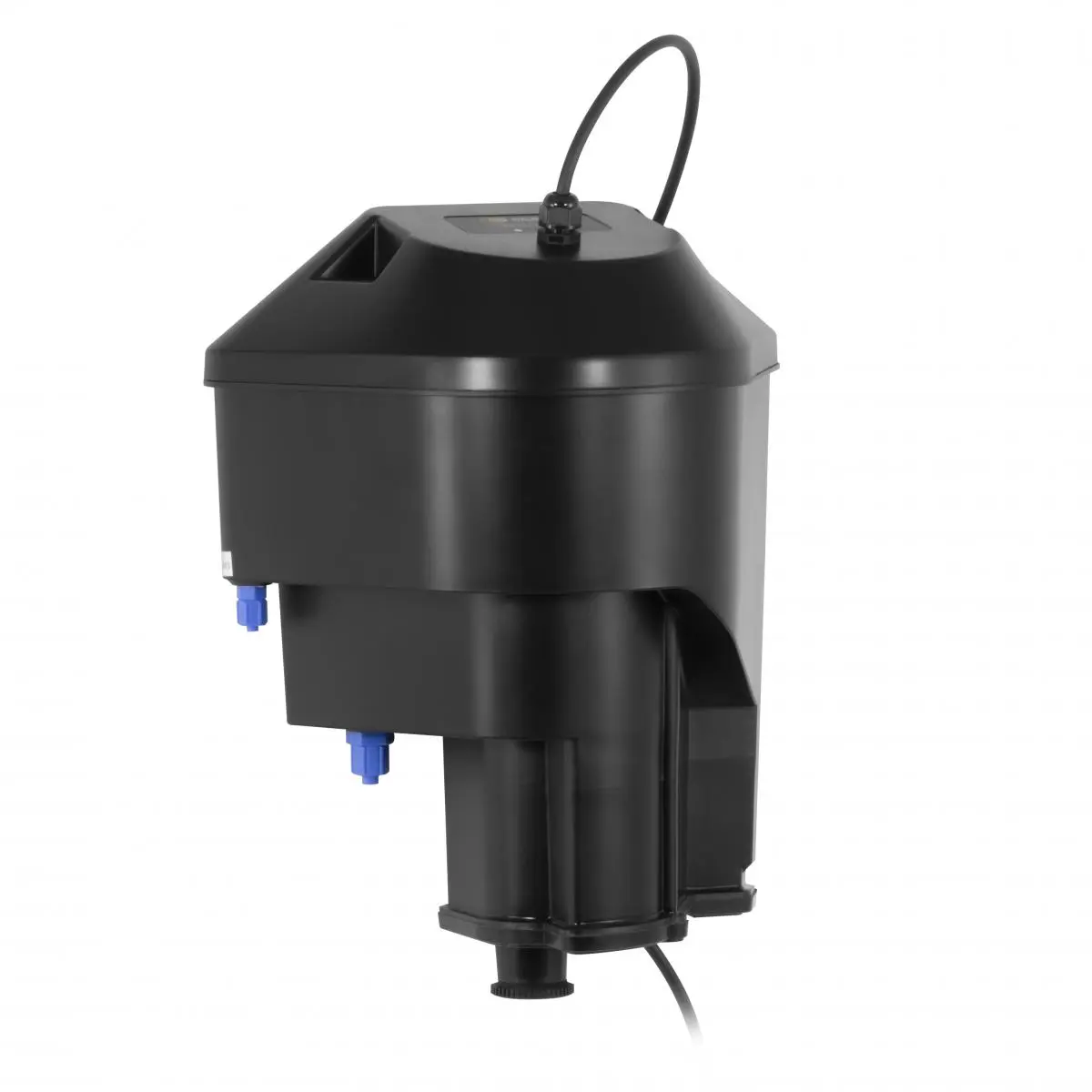

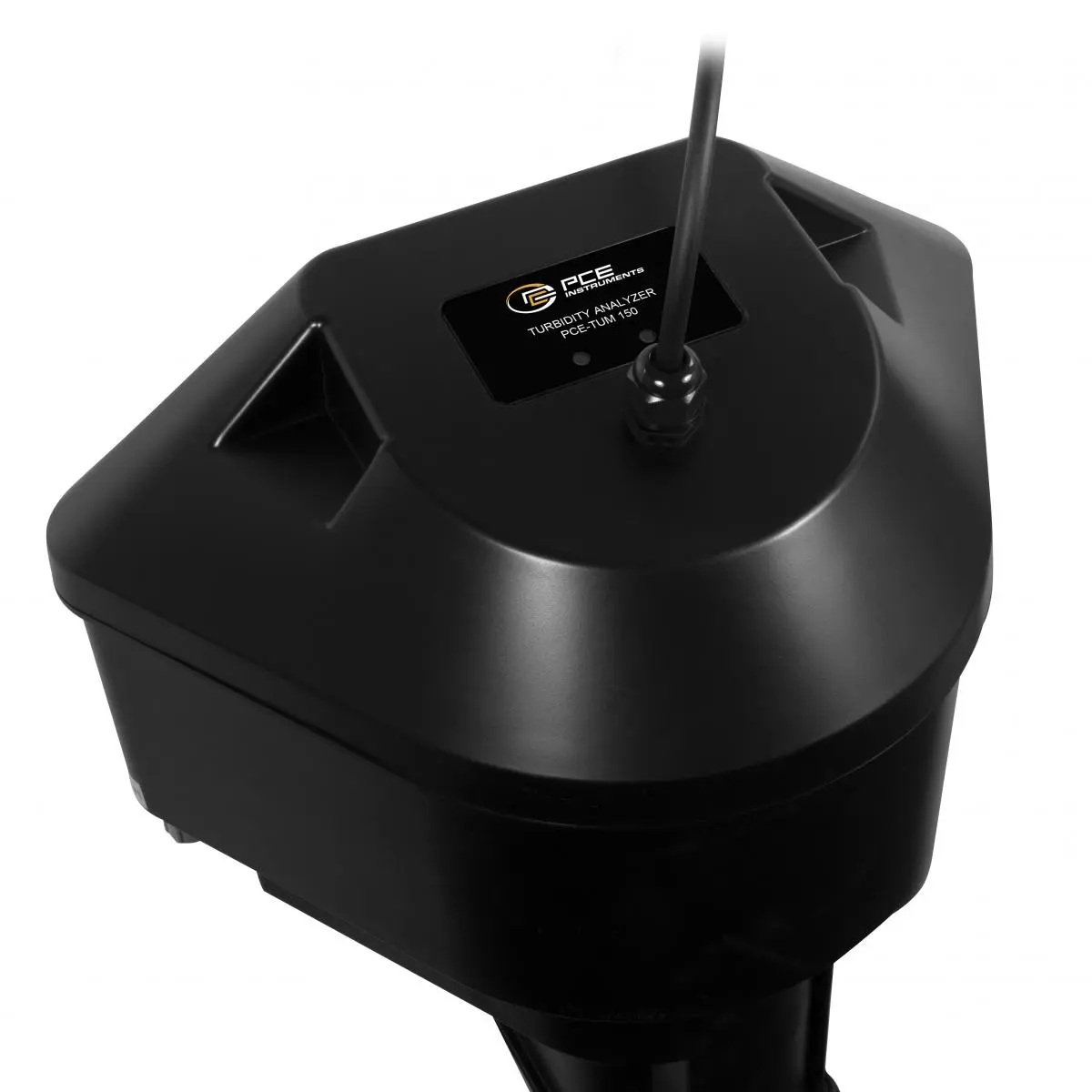

Das Trübungsmessgerät wird zur kontinuierlichen Online-Überwachung der Wassertrübung in Trinkwasseranlagen, Filtrationssystemen sowie Direkttrinkwassersystemen eingesetzt. Es dient dort zur zuverlässigen Kontrolle der Wasserqualität nach Aufbereitungs- und Filterprozessen.

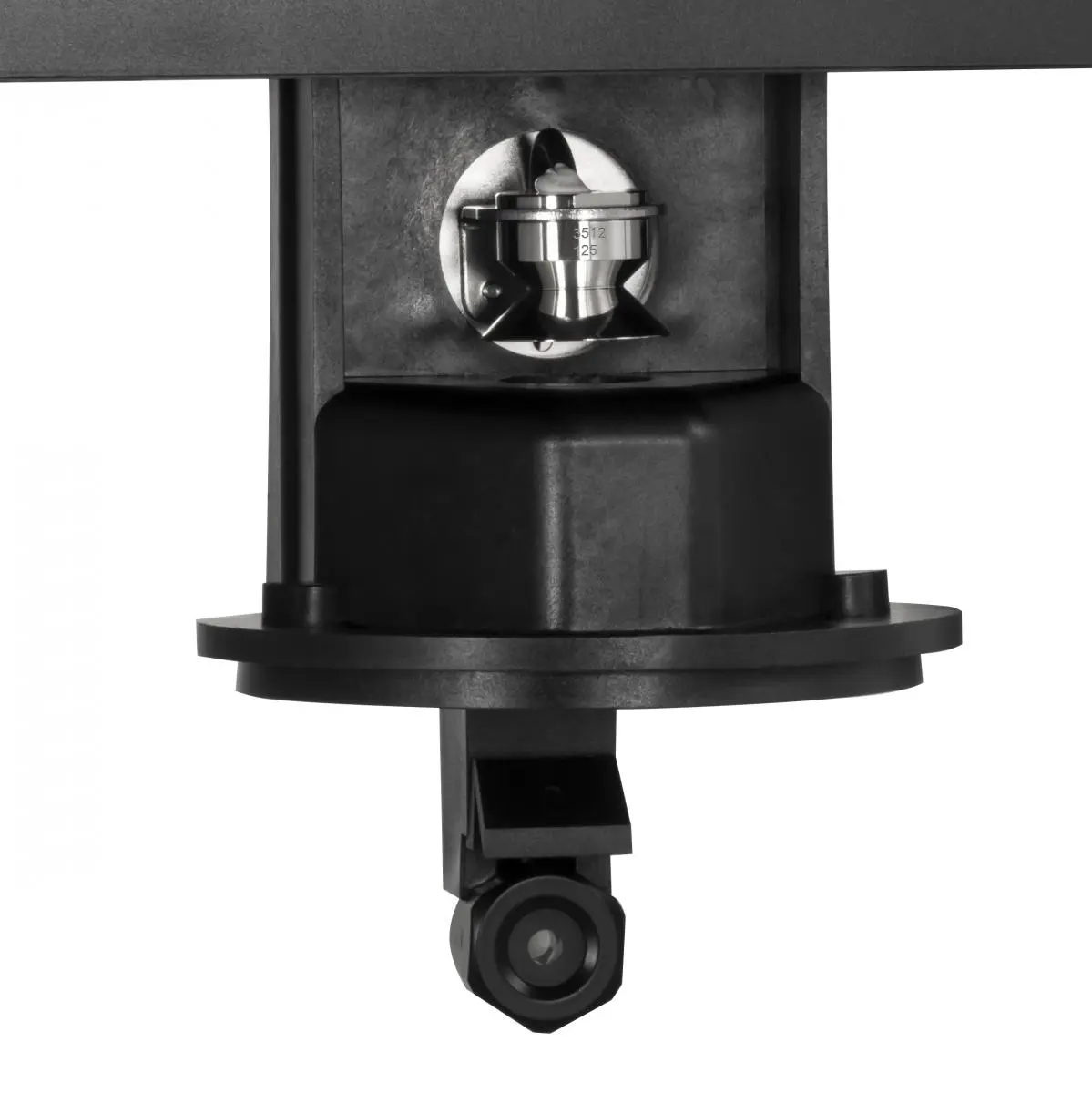

Das Trübungsmessgerät arbeitet nach dem nephelometrischen 90°-Streulichtverfahren. Eine Wolframlampe sendet Licht in die Wasserprobe, welches von Schwebstoffen gestreut wird. Ein Siliziumsensor erfasst das Streulicht im 90°-Winkel und bestimmt daraus die Trübung in NTU.
Das Trübungsmessgerät verfügt über einen Messbereich von 0,001 ... 100 NTU und ermöglicht die hochauflösende Erfassung auch sehr geringer Trübungswerte. Die Messung erfolgt kontinuierlich im Online-Betrieb und die Messwerte werden über die RS485-Modbus-Schnittstelle zyklisch an ein externes Auswertesystem übertragen.
Die Kalibrierung des Trübungsmessgeräts erfolgt softwaregestützt über die RS485/Modbus-Schnittstelle. Dabei wird zunächst der Nullpunkt mit reinem Wasser (0 NTU) eingestellt und anschließend eine Standardlösung zur Anpassung verwendet.
Das Trübungsmessgerät zeichnet sich durch eine Wiederholbarkeit von ±2 % sowie die Schutzart IP65 aus. Es ist für eine einfache Installation und einen geringen Wartungsaufwand ausgelegt. Die Durchflussrate beträgt 300 ... 700 ml/min. Die Anschlüsse sind als 1/2 Zoll NPT (Auslass) sowie 1/4 Zoll NPT (Einlass und Überlauf) ausgeführt, die Spannungsversorgung beträgt 12 V DC.
Damit eignet sich das Gerät für die zuverlässige und kontinuierliche Überwachung der Wasserqualität in modernen Wasseraufbereitungs- und Prozessanlagen.
| Trübung | |
| Messbereich | 0,001 ... 40 NTU |
| Auflösung | 0,001 NTU |
| Genauigkeit | ±2 % v.Mw. |
| Trübung | |
| Messbereich | 40 ... 100 NTU |
| Auflösung | 0,1 NTU |
| Genauigkeit | ±5 % v.Mw. |
| Allgemeine technische Daten | |
| Wiederholgenauigkeit | ±2 % |

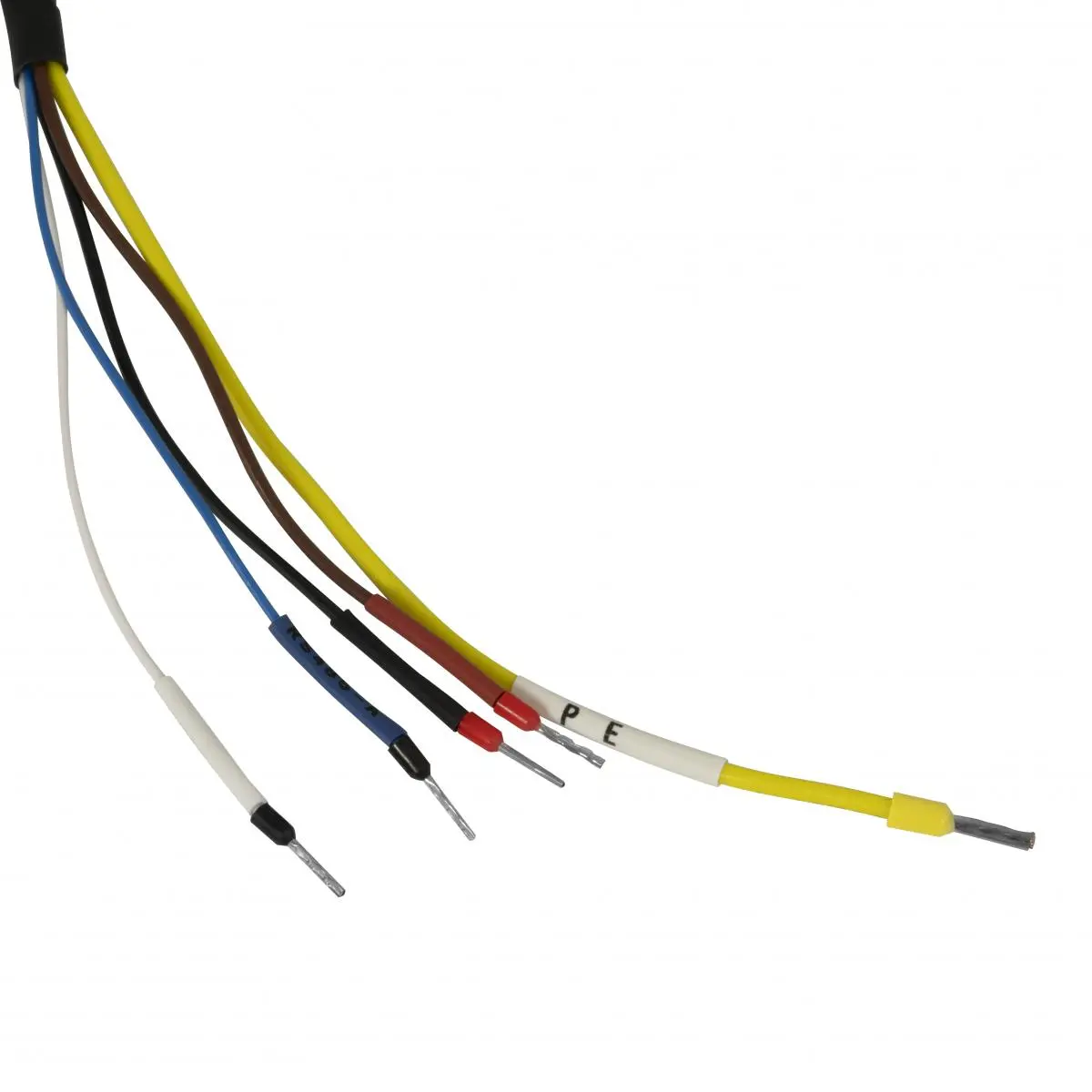

| Kabellänge | 3 m |

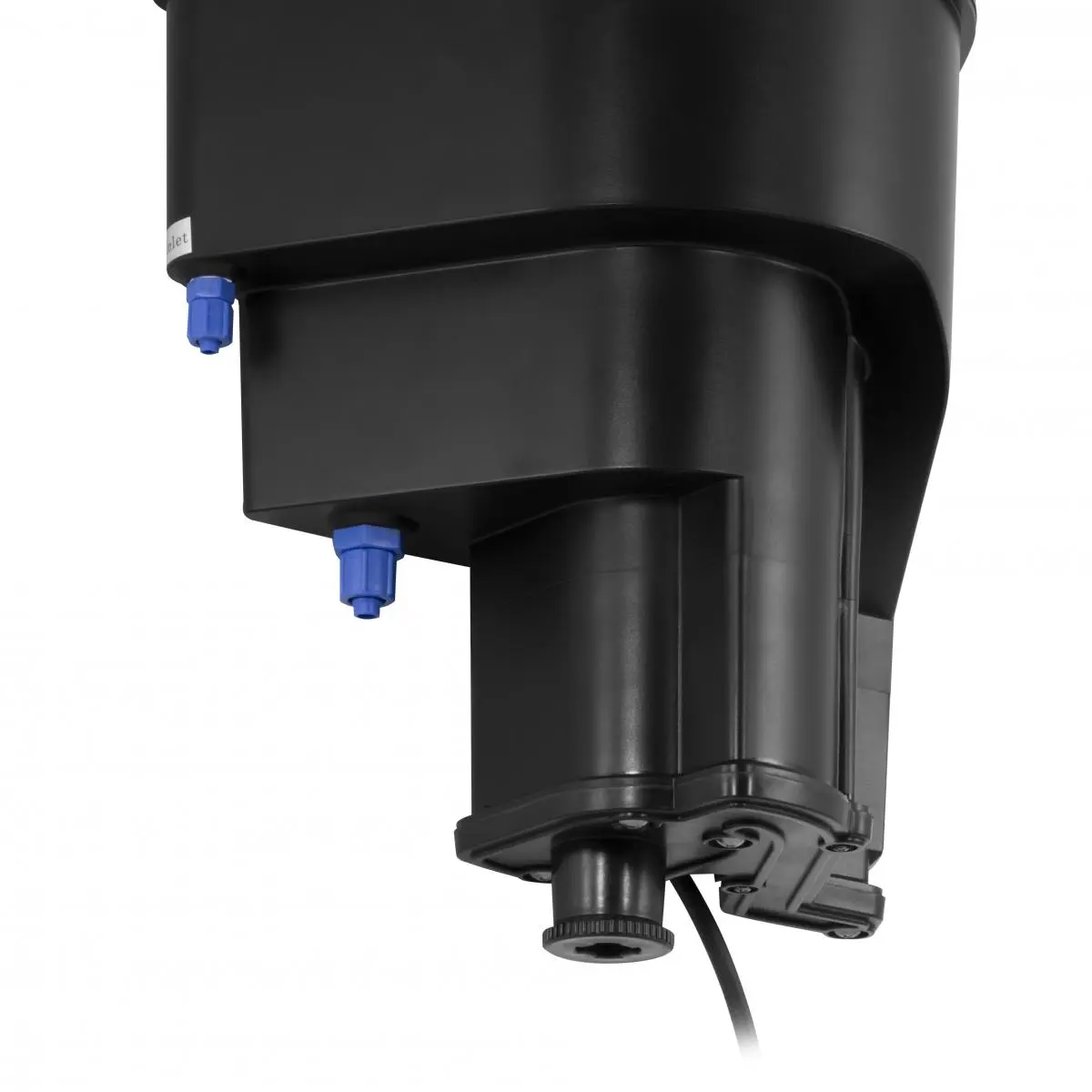

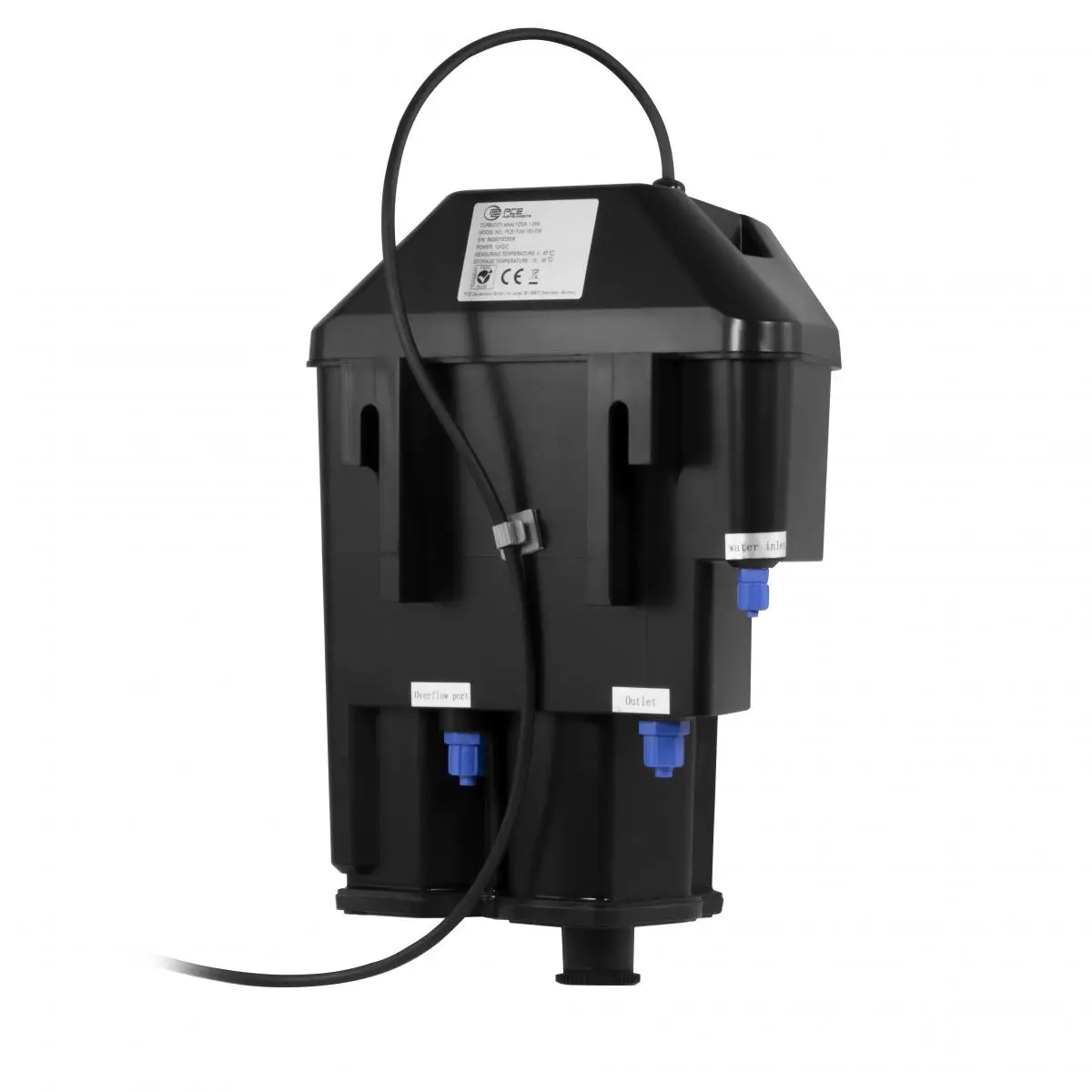

| Anschlüsse | 1/2 NPT (Auslass), 1/4 NPT (Einlass), 1/4 NPT (Überlauf) |
| Schnittstelle | RS485 |
| Sensor | Silizium Photozelle |
| Lichtquelle | Wolframlampe |
| Durchflussrate | 300 ... 700 ml/min |
| Schutzklasse (Gerät) | IP65 |
| Spannungsversorgung | 12 V DC |
| Betriebsbedingungen | 0 ... 45 °C , 5 ... 95 (nicht kondensierend)% r. F. |
| Lagerbedingungen | -15 ... 60 °C , 5 ... 95 (nicht kondensierend)% r. F. |
| Abmessungen ( L x B x H ) | 212 x 305 x 393 mm |
| Gewicht | 2533 g |
