Termine für PCE-TDS 200:
- 21. November 2024
- 23. Januar 2025
- 06. März 2025
| Durchflussmessung | |
| Messbereich | ±32 m/s |
| Auflösung | 0,001 m/s |
| Genauigkeit | DN ≥50 mm: ±1,5 % v. Mw. für Geschwindigkeiten > 0,3 m/s |
| DN <50 mm: ±3,5 % v. Mw. für Geschwindigkeiten > 0,3 m/s | |
| Reproduzierbarkeit | ±0,5 % vom Messwert |
| PCE-TDS 200 MR SENSOR | Sensorpaar |
| Rohrdurchmesser | DN 50 … 700 / 57 … 720 mm |
| Temperaturbeständigkeit | -30 … 160 °C |
| Messmethode | Z, V, N, W |
| Medium | - Wasser |
| - Meerwasser | |
| - Öl | |
| - Rohöl | |
| - Methanol | |
| - Ethanol | |
| - Diesel | |
| - Benzin | |
| - Petroleum | |
| - Benutzerdefiniert | |
| (manuelle Eingabe der Schallgeschwindigkeit vom Medium) | |
| Alle Flüssigkeiten mit einer Unreinheit | <5 % |
| Rohrmaterial | - Kupfer CU |
| - Stahl FE | |
| - Edelstahl VA | |
| - Aluminium AL | |
| - Messing ME | |
| - Gusseisen CI | |
| - Eisen FE | |
| - Nickel NI | |
| - Titan TI | |
| - Zink ZI | |
| - Acryl AC | |
| - Polyethylen PE | |
| - Polypropylen PP | |
| - Polyvinylchlorid PVC | |
| - Nylon NY | |
| - Benutzerdefiniert | |
| (manuelle Eingabe der transversalen Schallgeschwindigkeit | |
| des Rohrmaterials) | |
| Innenauskleidung des Rohrs | - Keine Auskleidung |
| - Benutzerdefiniert | |
| - Epoxidharz | |
| - Gummi | |
| - Mörtel | |
| - Polystyrol PS | |
| - Polyethylen PE | |
| - Polytetrafluorethylen PTFE | |
| - Polyurethan PU | |
| - Polypropylen PP | |
| - Benutzerdefiniert | |
| (manuelle Eingabe der longitudinalen Schallgeschwindigkeit | |
| der Innenauskleidung des Rohres) | |
| Messparameter | Flussgeschwindigkeit, Volumenstrom und Volumen |
| Einheiten (Maße) | mm, in |
| Einheiten (Flussgeschwindigkeit) | m/s, ft/s |
| Einheiten (Volumenstrom) | m³, l, gal, igl, mgl, cf, bal, ib, ob |
| Zeitangabe | Sekunden, Minuten, Stunden, Tage |
| Einheiten (Volumen) | m³, l, gal, igl, mgl, cf, bal, ib, ob |
| Weitere Spezifikationen | |
| Anzeige | 2,8“ LCD |
| Einheiten | metrisch / imperial |
| Menüsprachen | Deutsch, Englisch, Französisch, Spanisch, |
| Italienisch, Niederländisch, Portugiesisch, Dänisch | |
| Türkisch, Polnisch, Russisch, Chinesisch, Japanisch | |
| Betriebs- und Lagerbedingungen | Temperatur: -20 … +65 °C |
| Luftfeuchtigkeit: 10 … 95 % r. F., nicht kondensierend | |
| Datenlogger | 32 GB Speicherkapazität / 10 Millionen Messpunkte |
| Schnittstelle | USB (für Online-Messung, Auslesen des internen |
| Speichers und zum Aufladen des Akkus) | |
| Schutzart | IP52 |
| Spannungsversorgung | Intern: LiPo-Akku (3,7 V, 2500 mAh) |
| Extern: USB 5 VDC, 500 mA | |
| Betriebsdauer | ca. 10 h |
| Abmessungen | 165 x 85 x 32 mm |
| Gewicht | 255 g |
Software zum Ultraschall Durchflussmessgerät mit vielen Funktionen zum Analysieren der Messwerte. Auslesen der Messwerte während einer Messung und grafische als auch tabellarische Ansicht der Messwerte mit Statistik.
Software inkl. Datenkabel für PCE-TDS 200 (Wichtig! Software wird benötigt um die Daten auszulesen)
Mittleres Sensoren Paar für die Rohrdurchmesser DN 15 … 100 / 20 … 108 mm. Geeignet für die Durchflussmessung an mittelgroßen Rohren. Mit den verbauten Magneten an bei den Sensoren zu dem Ultraschall Durchflussmessgerät können diese an eisenhaltigen Rohren angeheftet werden. Alternativ können die Sensoren mit lösbaren Kabelbindern an das Rohr montiert werden. Die Temperaturbeständigkeit liegt zwischen -30 … 160 °C.
Wichtig! Sollten Sie den Sensor nachträglich bestellen, benötigen wir das PCE-TDS 200 Handgerät, um den Sensor auf das Handgerät abzustimmen!
Mittleres Sensoren Paar für die Rohrdurchmesser DN 50 … 700 / 57 … 720 mm. Geeignet für die Durchflussmessung an mittelgroßen Rohren. Mit den verbauten Magneten an bei den Sensoren zu dem Ultraschall Durchflussmessgerät können diese an eisenhaltigen Rohren angeheftet werden. Alternativ können die Sensoren mit lösbaren Kabelbindern an das Rohr montiert werden. Die Temperaturbeständigkeit liegt zwischen -30 … 160 °C.
Wichtig! Sollten Sie den Sensor nachträglich bestellen, benötigen wir das PCE-TDS 200Handgerät, um den Sensor auf das Handgerät abzustimmen!
Großes Sensor Paar für die Rohrdurchmesser DN 300 … 6000 mm. Dieses Sensorpaar ist somit für besonders große Rohre geeignet. Befestigt werden können die Sensoren zum Ultraschall Durchflussmessgerät mit lösbaren Kabelbinder. Dank der verbauten Magneten können die Sensoren an Rohren mit einem eisenhaltigen Metall angeheftet werden. Die Sensoren haben einer Abmessung von 91 x 52 x 44 mm.
Wichtig! Sollten Sie den Sensor nachträglich bestellen, benötigen wir das PCE-TDS 200 Handgerät, um den Sensor auf das Handgerät abzustimmen!
Verbundene On Rail Sensoren für die Rohrgrößen DN 15 … 100 / 20 … 108 mm. Beide Sensoren befinden sich auf einer Schiene um die Positionierung der Sensoren zu vereinfachen. Für die vereinfachte Handhabung befindet sich an der Schiene ein entsprechender Handgriff.
Unterhalb der Schienen befinden sich Magneten, die es ermöglichen sich selbstständig an Rohren mit einem eisenhaltigen Metall festzuhalten.Rohrgrößen: DN 15 … 100 / 20 … 108 mm
Wichtig! Sollten Sie den Sensor nachträglich bestellen, benötigen wir das PCE-TDS 200 Handgerät, um den Sensor auf das Handgerät abzustimmen!

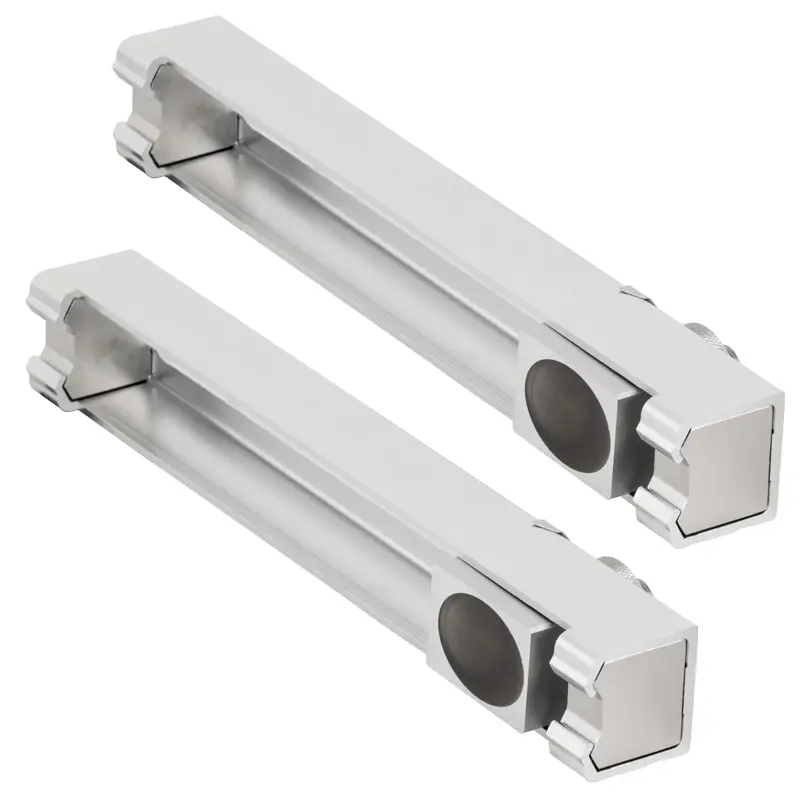

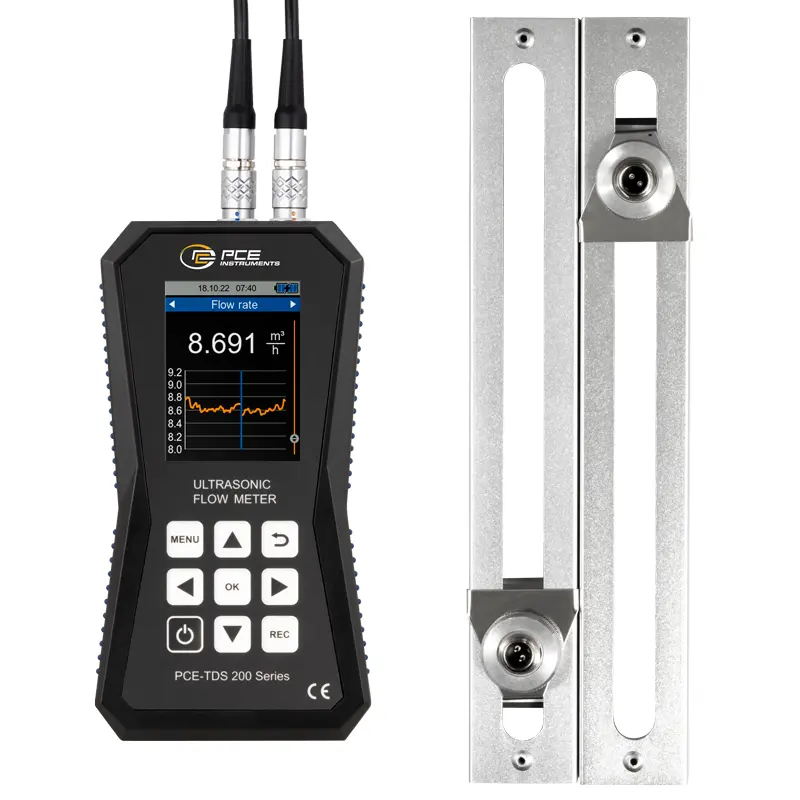

Getrennte On Rail Sensoren für die Rohrgrößen DN 50 … 700 / 57 … 720 mm. Die Temperaturbeständigkeit liegt zwischen -30 … 160 °C. Der Sensor auf der jeweiligen Schiene befindet sich auf einer Schiene und kann somit passend positioniert werden.Unterhalb der Schienen befinden sich Magneten, die es ermöglichen sich selbstständig an Rohren mit einem eisenhaltigen Metall festzuhalten.
Das Kontaktgel wird eingesetzt bei Ultraschall-Materialdickenmessungen. Das Gel gewährleistet einen guten Kontakt zwischen Messkopf und Werkstück. Das Hochtemperaturkontaktgel kann bei Temperaturen bis zu 350 °C verwendet werden.
