45,90 €
Temperaturanlegefühler mit Klettband
- Messbereich Tmax.: +400°C
- Genauigkeit: ±0,5°C
- Ø 2 mm
- Länge 3 m
- Thermoelement: Typ T
Mo. - Fr.
8.00 - 17.00 Uhr
Technische Beratung:
Tel: 02903 976 99 8901
Bestellannahme:
Tel: 02903 976 99 8903
Termine für PCE-TDS 200:
- 21. November 2024
- 23. Januar 2025
- 06. März 2025
Das Strömungsmessgerät hat einen Messbereich von ±32 m/s. Mit einer Genauigkeit von ±1,5 % v. Mw. bei einem Rohrdurchmesser von DN ≥50, ±3,5 % v. Mw. bei einem Rohrdurchmesser von DN <50 und einer Reproduzierbarkeit von ±0,5 % v. Mw. ist das Strömungsmessgerät ein besonders präzises Messmittel. Für die Installation der Sensoren beim Ultraschall-Durchflussmessgerät, steht eine Installationshilfe zur Verfügung. Bei der Installationshilfe wird grafisch die Signalqualität vom Strömungsmessgerät angezeigt. Zusätzlich wird grafisch angezeigt, ob die Sensoren vom Strömungsmessgerät in dem richtigen Abstand zueinander positioniert sind. Um Durchflussmessung mit dem Strömungsmessgerät durchzuführen, wird nach Eingabe der Rohr- und Medium Spezifikationen die Flussgeschwindigkeit, der Volumenstrom und das Volumen angezeigt. Bei der Anzeige der Messwerte stehen bei dem Strömungsmessgerät die verschiedensten Einheiten zur Verfügung. So zum Beispiel: m³, l, gal, igl, mgl, cf, bal, ib und ob.
Während einer Messung ist es möglich die Messwerte über die Datenloggerfunktion beim Strömungsmessgerät aufzuzeichnen. Dabei können Start- und Stoppbedingungen und das Speicherintervall von 1 Sekunden bis 12 Stunden bei dem Strömungsmessgerät eingestellt werden. Ein Speicherpunkt enthält bei dem Strömungsmessgerät einmalig alle Messgrößen. Gespeichert werden die Messwerte auf dem 32 GB großen verbauten Speicher bei dem Ultraschall-Durchflussmessgerät. Dabei können 10 Millionen Messpunkte auf dem Strömungsmessgerät gespeichert werden.

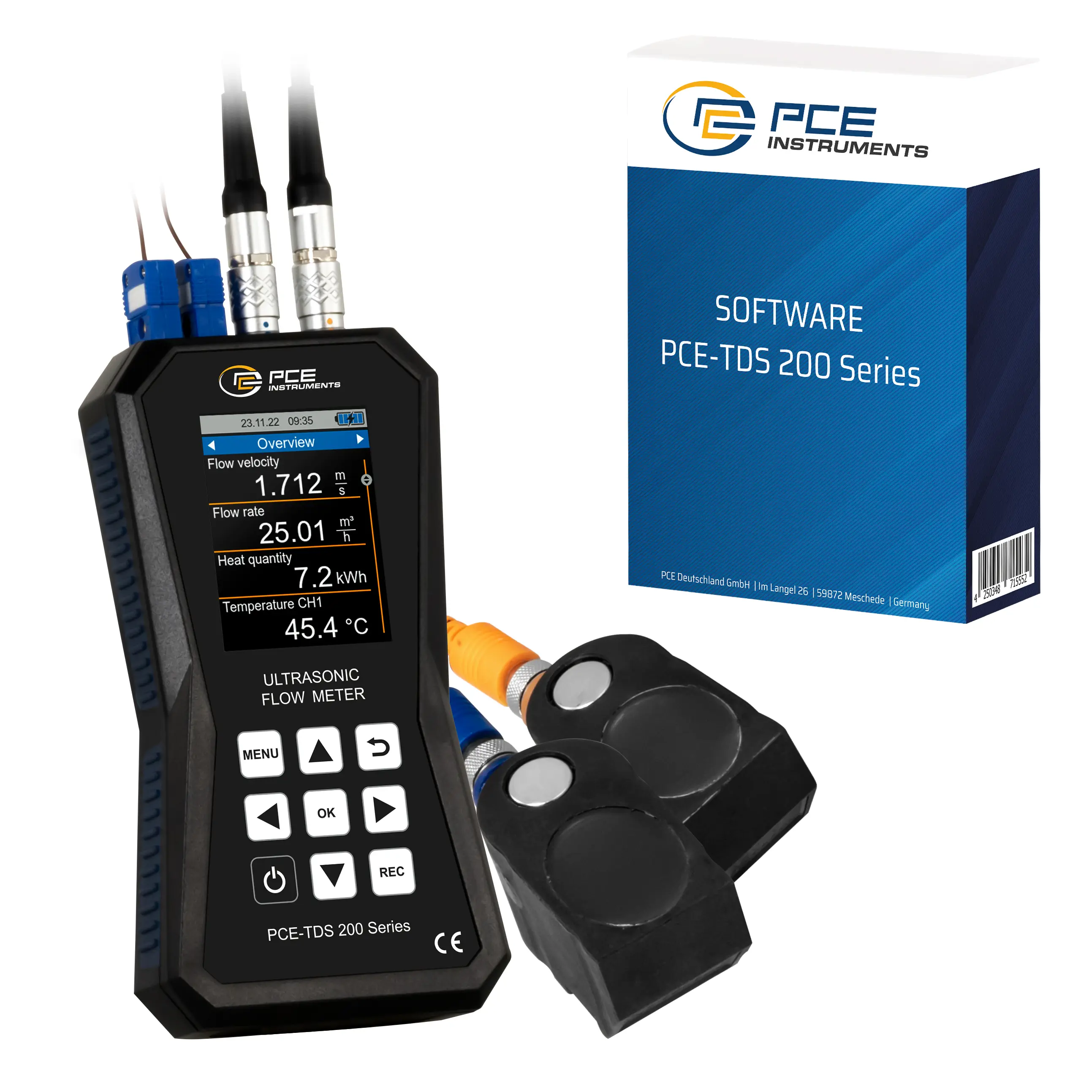

Mit Software können die aufgezeichneten Messwerte vom Strömungsmessgerät ausgelesen werden. Für die Analyse können die Messwerte vom Strömungsmessgerät tabellarisch als auch grafisch angezeigt werden. Für eine Weiterverarbeitung der Messwerte vom Strömungsmessgerät können diese im .csv Dateiformat exportiert werden. Alternativ kann über die Software ein PDF Report erstellt werden. Für eine vereinfachte Bedienung, kann das Strömungsmessgerät über die Software eingestellt werden. Eine Liveansicht der Messwerte vom Strömungsmessgerät ist mit der Software auch möglich.
Um die Wärmemenge mit dem Strömungsmessgerät zu bestimmen, werden zusätzlich zwei Thermoelemente benötigt. Diese stehen bei dem PCE-TDS 200+ zur Verfügung. Die beiden Thermoelemente vom Strömungsmessgerät werden am Vor- und Rücklauf eines Rohrsystems angeschlossen. Anhand der Temperaturdifferenz und der gemessenen Durchflussmenge, kann das Strömungsmessgerät die Wärmemenge bestimmen. Bei Bedarf kann das Strömungsmessgerät die Kosten simultan, während der Messung, pro Wärmemengeneinheit berechnen und anzeigen. Somit findet das Strömungsmessgerät seine Anwendung zum Beispiel bei der Überprüfung von Heizungsanlage.

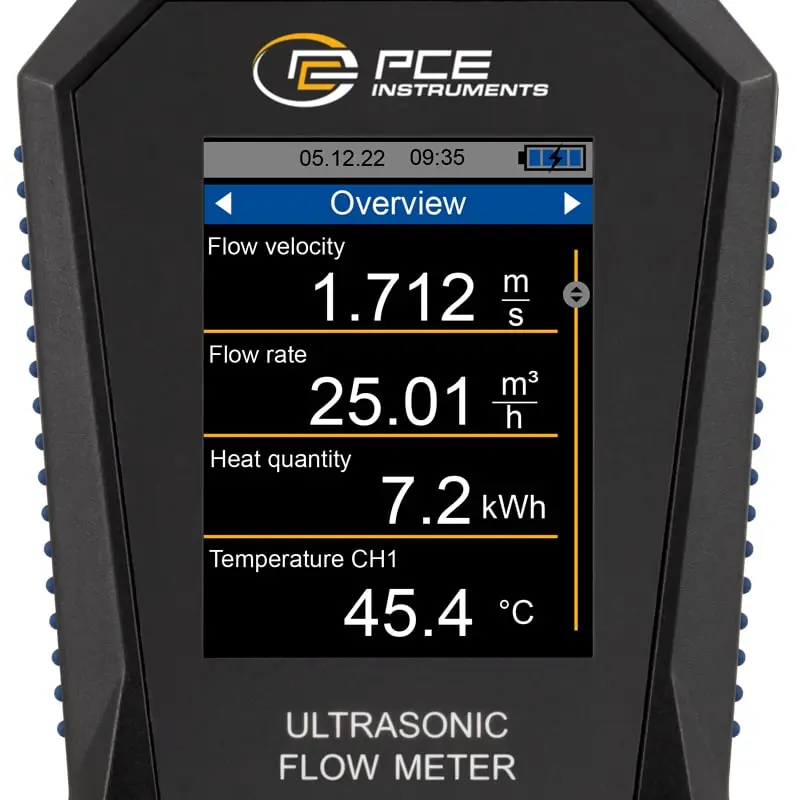

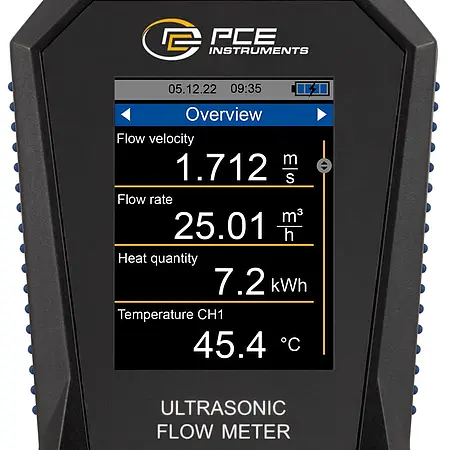

Das LC Farbdisplay vom Strömungsmessgerät hat eine Größe von 2,8“ und ist somit gut ablesbar. Optional kann das Strömungsmessgerät mit einen ISO oder DAkkS Kalibierzertifikat ausgestattet werden.

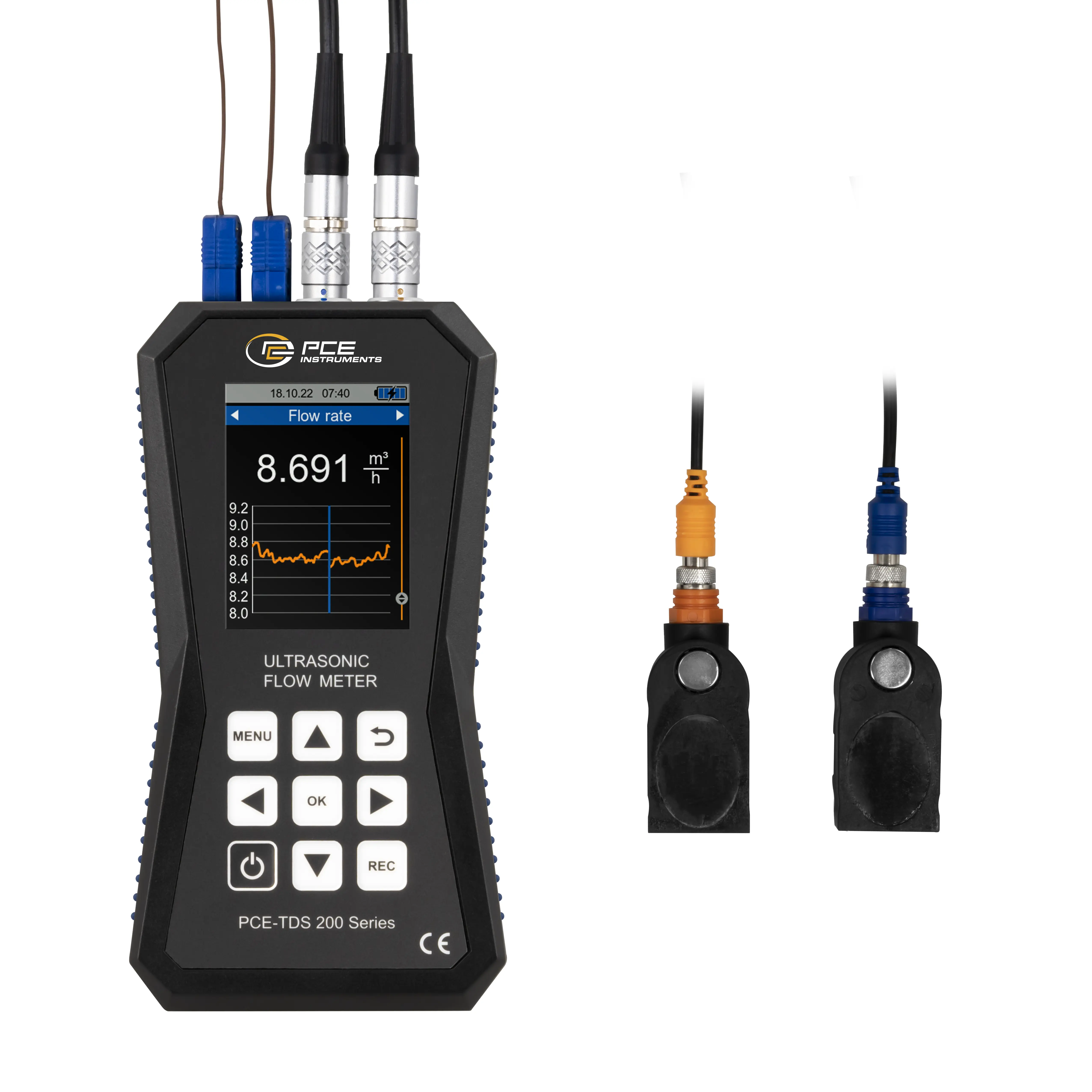

PCE-TDS 200 M SENSOR
Mittleres Sensoren Paar für die Rohrdurchmesser DN 50 … 700 / 57 … 720 mm. Geeignet für die Durchflussmessung an mittelgroßen Rohren. Mit den verbauten Magneten an bei den Sensoren zu dem Strömungsmessgerät können diese an eisenhaltigen Rohren angeheftet werden. Alternativ können die Sensoren mit lösbaren Kabelbindern an das Rohr montiert werden. Die Temperaturbeständigkeit liegt zwischen -30 … 160 °C.
| Geschwindigkeit | |
| Messbereich | -32 m/s ... +32 m/s |
| Auflösung | 0,001 m/s |
| Genauigkeit | DN ≥50 mm: ±1,5 % v. Mw. für Geschwindigkeiten > 0,3 m/s / DN <50 mm: ±3,5 % v. Mw. für Geschwindigkeiten > 0,3 m/s |
| Temperatur Typ K | |
| Messbereich | -100 °C ... +1370 °C |
| Auflösung | 0,1 °C |
| Genauigkeit | ± 0,4 % |
| Temperatur Typ J | |
| Messbereich | -100 °C ... +1150 °C |
| Auflösung | 0,1 °C |
| Genauigkeit | ± 0,4 % |
| Temperatur Typ S | |
| Messbereich | 0 °C ... 1500 °C |
| Auflösung | 0,1 °C |
| Genauigkeit | ± 0,5 % |
| Temperatur Typ R | |
| Messbereich | 0 °C ... 1700 °C |
| Auflösung | 0,1 °C |
| Genauigkeit | ± 0,5 % |
| Temperatur Typ E | |
| Messbereich | -100 °C ... +900 °C |
| Auflösung | 0,1 °C |
| Genauigkeit | ± 0,4 % |
| Temperatur Typ T | |
| Messbereich | -100 °C ... +400 °C |
| Auflösung | 0,1 °C |
| Genauigkeit | ± 0,4 % |
| Temperatur Typ N | |
| Messbereich | -100 °C ... +1150 °C |
| Auflösung | 0,1 °C |
| Genauigkeit | ± 0,4 % |
| Temperatur Typ B | |
| Messbereich | 600 °C ... 1800 °C |
| Auflösung | 0,1 °C |
| Genauigkeit | ± 0,5 % |
| Ultraschallsensor | |
| Bezeichnung | PCE-TDS 200 M SENSOR |
| Rohrdurchmesser | DN 50 ... 700 mm / Ø 57 ... 720 mm |
| Abmessung | 70 x 40 x 40 mm |
| Typ | Ultraschall |
| Frequenz | 1 MHz |
| Betriebstemperatur | -30 ... 160 °C |
| Sensorkabellänge | 5 m |
| Gewicht | 260 g |
| Allgemeine technische Daten | |
| Messfunktionen | Flussgeschwindigkeit, Volumenstrom, Volumen, Temperatur, Wärmeleistung, Wärmemenge |
| Einheiten | metrisch, imperial |
| Einheiten Zusatzinformation | Maße: mm, in Flussgeschwindigkeit: m/s, ft/s Temperatur: °C/°F Wärmemenge: K, kJ, MJ, Wh, kWh, MWh, Btu, kBtu, MBtu Wärmeleistung: W, kW, MW, J/h, kJ/h MJ/h, Btu/h, kBtu/h, MBtu/h Volumenstrom: m³, l, gal, igl, mgl, cf, bal, ib, ob Volumen: m³, l, gal, igl, mgl, cf, bal, ib, ob Zeitangabe: Sekunden, Minuten, Stunden, Tage Kostenanzeige: EUR, Pfund, USD, Türkische Lira, Zloty, Yen |
| Displaygröße | 2,8 Zoll |
| Speichermedium | Interner Speicher |
| Speicherkapazität | 32 GB |
| Speicherintervall von | 1 s |
| Speicherintervall bis | 12 h |
| Schnittstelle | USB-C |
| Rohrmaterial | Stahl, Gusseisen, Edelstahl, Aluminium, Messing, Kupfer, PVC, Eisen, Nickel, Titan, Zink, Acryl, Polyethylen, Polypropylen, Nylon, Benutzerdefiniert (manuelle Eingabe der transversalen Schallgeschwindigkeit des Rohrmaterials) |
| Rohrmaterial Zusatzinformation | Innenauskleidung des Rohrs: - Keine Auskleidung - Benutzerdefiniert - Epoxidharz - Gummi - Mörtel - Polystyrol - Polyethylen - Polytetrafluorethylen - Polyurethan - Polypropylen - Benutzerdefiniert (manuelle Eingabe der longitudinalen Schallgeschwindigkeit der Innenauskleidung des Rohres) |
| Messmedium | Wasser, Meerwasser, Öl, Rohöl, Methanol, Ethanol, Diesel, Benzin, Petroleum, Benutzerdefiniert (manuelle Eingabe der Schallgeschwindigkeit vom Medium) |
| Betriebsdauer | 10 h |
| Automatische Abschaltung von...bis | 1 ... 15 min. |
| Automatische Abschaltung deaktivierbar | Ja |
| Messmethode | Z, V, N, W |
| Alarm | optisch, akustisch |
| Alarmmodi | Unterschreitung, Überschreitung, Innerhalb, Außerhalb |
| Reproduzierbarkeit | ±0,5 % |
| Menüsprache | Deutsch, Englisch, Französisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Dänisch, Türkisch, Polnisch, Russisch, Chinesisch, Japanisch |
| Schutzklasse (Gerät) | IP52 |
| Spannungsversorgung | USB 5 VDC, 500 mA |
| Gewicht | 263,5 g |
| Abmessungen (L x B x H) | 165 x 85 x 32 mm |
| Betriebsbedingungen | -20 ... 65 °C , 10 ... 95 % r.F |
| Lagerbedingungen | -20 ... 65 °C , 10 ... 95 % r.F |
Temperaturanlegefühler mit Klettband
Temperaturanlegefühler mit Klettband
Temperaturanlegefühler mit Klettband
Software zum Ultraschall Durchflussmessgerät mit vielen Funktionen zum Analysieren der Messwerte. Auslesen der Messwerte während einer Messung und grafische als auch tabellarische Ansicht der Messwerte mit Statistik.
Software inkl. Datenkabel für PCE-TDS 200 (Wichtig! Software wird benötigt um die Daten auszulesen)
Das Kontaktgel wird eingesetzt bei Ultraschall-Materialdickenmessungen. Das Gel gewährleistet einen guten Kontakt zwischen Messkopf und Werkstück. Das Hochtemperaturkontaktgel kann bei Temperaturen bis zu 350 °C verwendet werden.
Verbundene On Rail Sensoren für die Rohrgrößen DN 15 … 100 / 20 … 108 mm. Beide Sensoren befinden sich auf einer Schiene um die Positionierung der Sensoren zu vereinfachen. Für die vereinfachte Handhabung befindet sich an der Schiene ein entsprechender Handgriff.
Unterhalb der Schienen befinden sich Magneten, die es ermöglichen sich selbstständig an Rohren mit einem eisenhaltigen Metall festzuhalten.Rohrgrößen: DN 15 … 100 / 20 … 108 mm
Wichtig! Sollten Sie den Sensor nachträglich bestellen, benötigen wir das PCE-TDS 200 Handgerät, um den Sensor auf das Handgerät abzustimmen!
Mittleres Sensoren Paar für die Rohrdurchmesser DN 15 … 100 / 20 … 108 mm. Geeignet für die Durchflussmessung an mittelgroßen Rohren. Mit den verbauten Magneten an bei den Sensoren zu dem Ultraschall Durchflussmessgerät können diese an eisenhaltigen Rohren angeheftet werden. Alternativ können die Sensoren mit lösbaren Kabelbindern an das Rohr montiert werden. Die Temperaturbeständigkeit liegt zwischen -30 … 160 °C.
Wichtig! Sollten Sie den Sensor nachträglich bestellen, benötigen wir das PCE-TDS 200 Handgerät, um den Sensor auf das Handgerät abzustimmen!
Getrennte On Rail Sensoren für die Rohrgrößen DN 50 … 700 / 57 … 720 mm. Die Temperaturbeständigkeit liegt zwischen -30 … 160 °C. Der Sensor auf der jeweiligen Schiene befindet sich auf einer Schiene und kann somit passend positioniert werden.Unterhalb der Schienen befinden sich Magneten, die es ermöglichen sich selbstständig an Rohren mit einem eisenhaltigen Metall festzuhalten.
Mittleres Sensoren Paar für die Rohrdurchmesser DN 50 … 700 / 57 … 720 mm. Geeignet für die Durchflussmessung an mittelgroßen Rohren. Mit den verbauten Magneten an bei den Sensoren zu dem Ultraschall Durchflussmessgerät können diese an eisenhaltigen Rohren angeheftet werden. Alternativ können die Sensoren mit lösbaren Kabelbindern an das Rohr montiert werden. Die Temperaturbeständigkeit liegt zwischen -30 … 160 °C.
Wichtig! Sollten Sie den Sensor nachträglich bestellen, benötigen wir das PCE-TDS 200Handgerät, um den Sensor auf das Handgerät abzustimmen!
Großes Sensor Paar für die Rohrdurchmesser DN 300 … 6000 mm. Dieses Sensorpaar ist somit für besonders große Rohre geeignet. Befestigt werden können die Sensoren zum Ultraschall Durchflussmessgerät mit lösbaren Kabelbinder. Dank der verbauten Magneten können die Sensoren an Rohren mit einem eisenhaltigen Metall angeheftet werden. Die Sensoren haben einer Abmessung von 91 x 52 x 44 mm.
Wichtig! Sollten Sie den Sensor nachträglich bestellen, benötigen wir das PCE-TDS 200 Handgerät, um den Sensor auf das Handgerät abzustimmen!
