Spannungsmessgerät PCE-OC 3

Spannungsmessgerät PCE-OC 3

Best.Nr.: PCE-OC 3
EAN: 4250348738417
46,90 €
55,81 €
Preis zzgl. Versandkosten*
:
4250348738417
PCE-OC 3
Lieferzeit:1 - 2 Werktage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Sicheres Bezahlen

Sicheres Bezahlen

Beschreibung

Spannungsmessgerät / 1-Kanal / 200 kHz Bandbreite / Gleich- und Wechselspannung / Wellenform-Pause & -Verschiebung für präzise Signalanalyse / automatische Abschaltung / USB-C / Akkubetrieb

Dieses Spannungsmessgerät wurde für den mobilen Einsatz sowie für schnelle Signalanalysen in der Werkstatt, im Labor oder vor Ort entwickelt. Es erfasst Spannungen im Bereich von −400 V ... +400 V, abhängig vom eingestellten Modus (X1 oder X10, umschaltbar direkt am Gerät). Es bietet eine vertikale Empfindlichkeit von 10 mV/Div ... 10 V/Div im X1-Modus sowie 100 mV/Div ... 100 V/Div im X10-Modus. Die Messung erfolgt über die mitgelieferten Krokodilklemmen. Mit einer Zeitbasis von 10 µs ... 500 s/Div, einer Bandbreite von 200 kHz und einer Abtastrate von 2,5 MS/s ermöglicht das Spannungsmessgerät eine zuverlässige und präzise Darstellung elektrischer Signale.

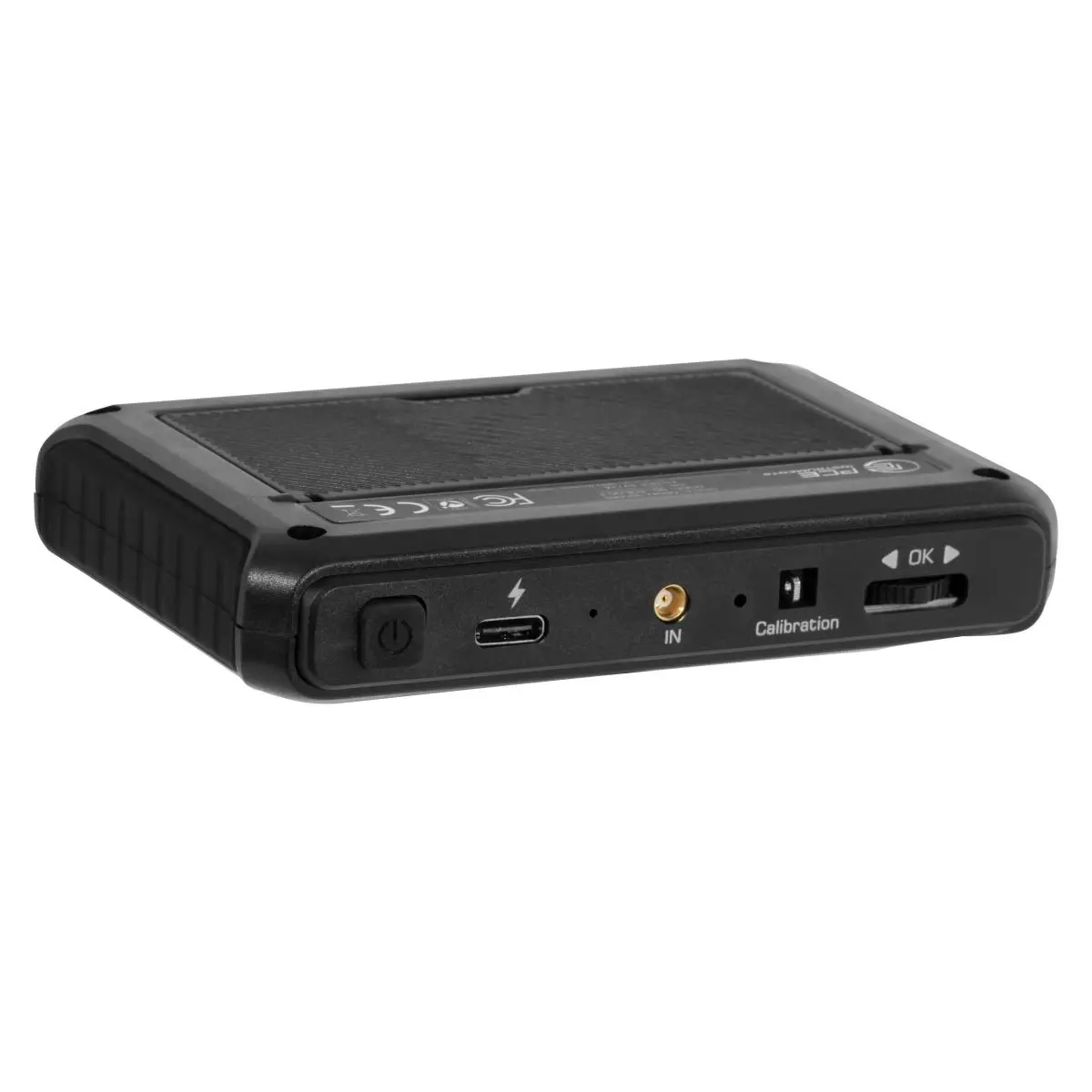

Für eine effiziente Signalverarbeitung lassen sich Wellenformen pausieren und gezielt verschieben – etwa zur Erkennung von Störungen oder zur Analyse komplexer Modulationsverfahren. Die automatische Messfunktion erfasst Signalparameter wie Frequenz, Periodendauer, Effektivwert (RMS), Mittelwert (AVG), Maximal- und Minimalspannung sowie den Spitzen-Spitzenwert (Peak-to-Peak). Eine einstellbare Triggerspannung sorgt für eine stabile Anzeige. Über eine umschaltbare Kopplung lassen sich Gleich- und Wechselspannungen getrennt betrachten. Zur Überprüfung von Messleitungen oder Tastköpfen steht ein integrierter Kalibriersignalausgang mit 1 kHz und 50 % Tastverhältnis zur Verfügung.

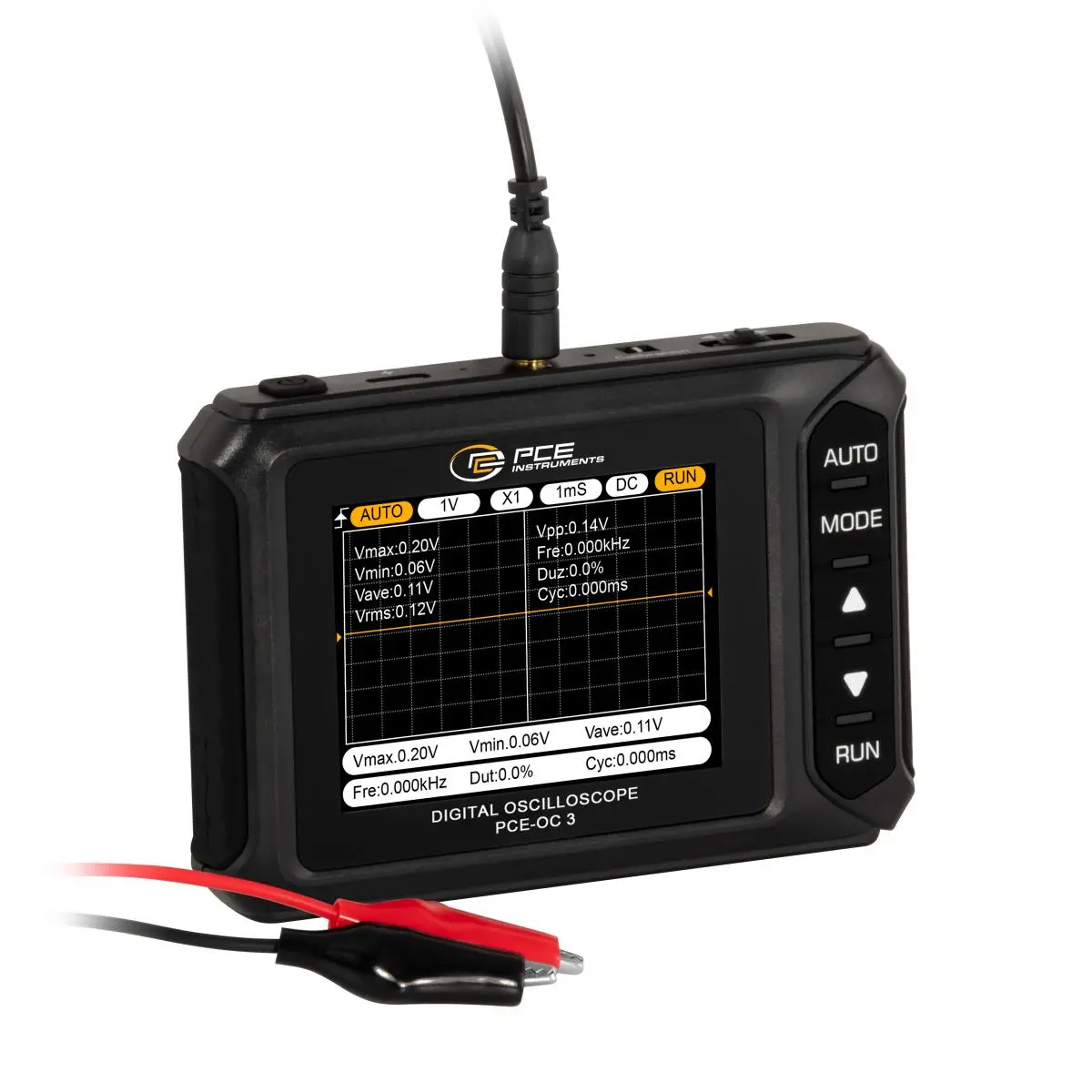

Ein hochauflösendes 2,8-Zoll-Farbdisplay stellt die Signalform übersichtlich dar. Die Stromversorgung erfolgt über einen 1000 mAh Lithium-Akku, der über USB-C (5 V/1 A) geladen wird. Eine automatische Abschaltung nach 30 Minuten erhöht die Energieeffizienz im mobilen Betrieb. Mit seinen kompakten Abmessungen eignet sich das Spannungsmessgerät ideal für den flexiblen Einsatz im Außendienst, in der Ausbildung oder als handliches Diagnosetool in der Elektrowerkstatt. Das Spannungsmessgerät vereint Präzision, Mobilität und Funktionalität in einem kompakten Gerät.


Merkmale

- 1 Kanal Oszilloskop
- Spannungs- und Frequenzmessung
- Bandbreite: 200 kHz, Abtastrate: 2,5 MS/s
- Zeitbasis: 10 µs / 500 s
- Trigger-Modi: Auto / Normal / Einzel
- Messfunktionen: MIN, MAX, RMS, Peak-Peak, AVG
- 2,8 Zoll TFT-Farbdisplay

Spezifikation

Gleichspannung DC
Messbereich  -40 ... +40 V
Auflösung  0,01 V
Genauigkeit  ±10 % v.Mw.

Gleichspannung DC
Messbereich  -400 ... +400 V
Auflösung  0,01 V
Genauigkeit  ±10 % v.Mw.

Wechselspannung AC
Messbereich  -40 ... +40 V
Auflösung  0,01 V
Genauigkeit  ±10 % v.Mw.

Wechselspannung AC
Messbereich  -400 ... +400 V
Auflösung  0,01 V
Genauigkeit  ±10 % v.Mw.

Frequenz
Messbereich  0 ... 200 kHz
Auflösung  0,001 kHz
Genauigkeit  ±10 % v.Mw.

Oszilloskop Spezifikationen
Anzahl Kanäle  1
Bandbreite  200 kHz
Messfunktionen  MIN, MAX, RMS, Peak-Peak, AVG
Samplingrate  2,5 MS/s
Max. Eingangsspannung  400 V
Zeitbasis  10 µs / 500 s
Vertikale Sensitivität  X1: 10 mV / Div ... 10 V / Div, X10: 100 mV / Div ... 100 V / Div

Allgemeine technische Daten
Display Typ  TFT-Farbdisplay
Displaygröße  2,8 Zoll
Automatische Abschaltung  30 min
Trigger  Modus: Auto, Normal, Einzeln
Menüsprache  Englisch (US), Englisch (GB)
Schutzklasse (Gerät)  IP20
Akku/Batterie  1 x 3,7 V intern , Lithium
Kapazität  1000 mAh
Betriebsbedingungen  0 ... 50 °C , 0 ... 90 % r. F.
Lagerbedingungen  0 ... 50 °C , 0 ... 90 % r. F.
Abmessungen ( L x B x H )  73 x 105 x 21 mm
Gewicht  107 g

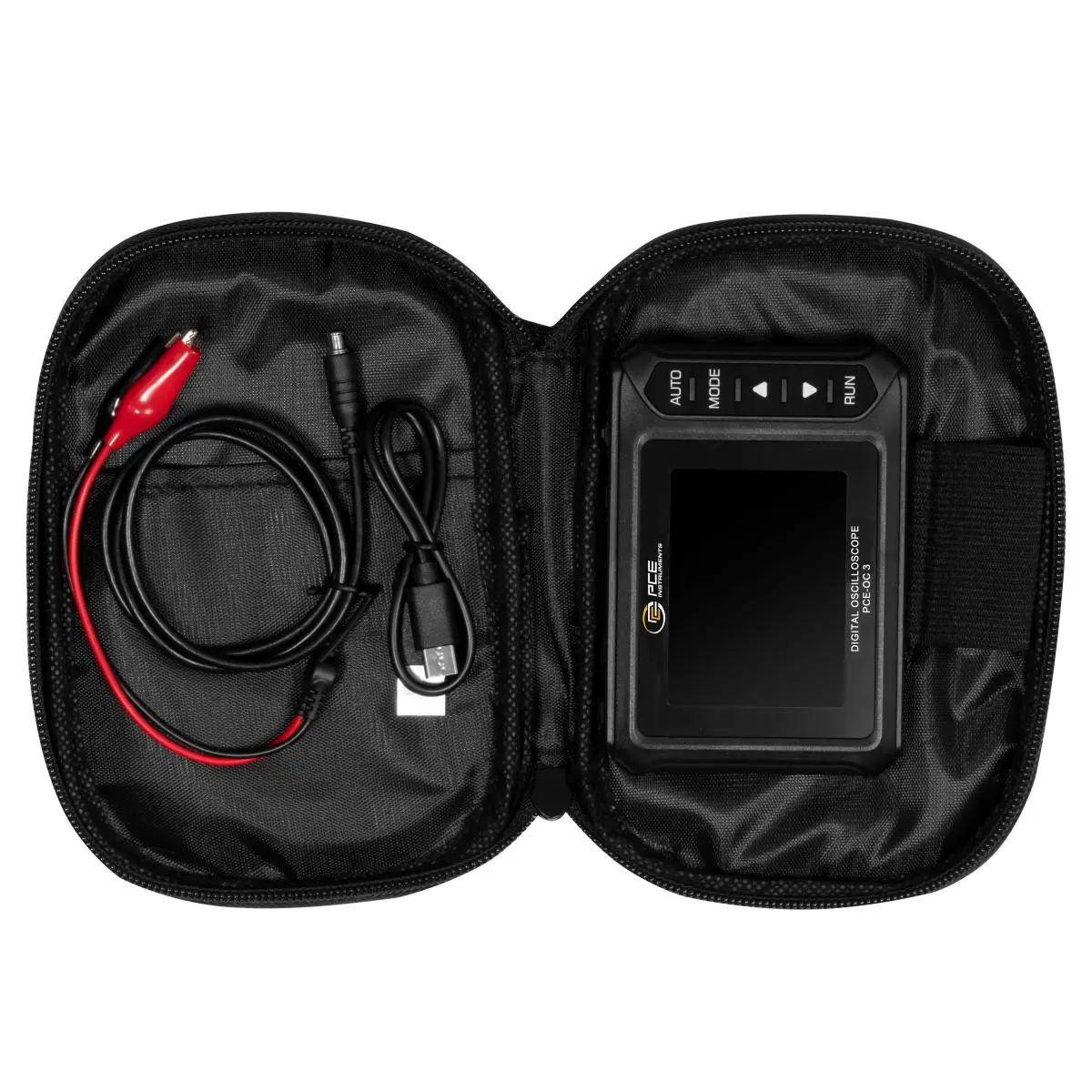

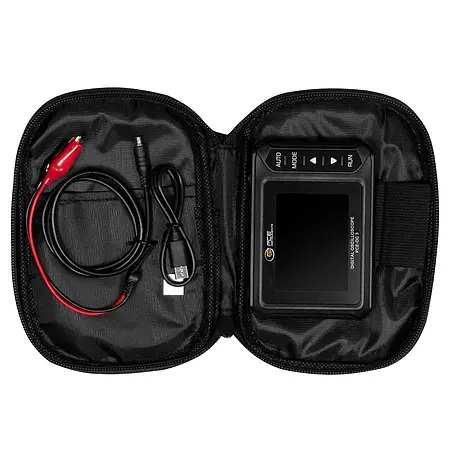

Lieferumfang

1 x Osziloskop PCE-OC 3

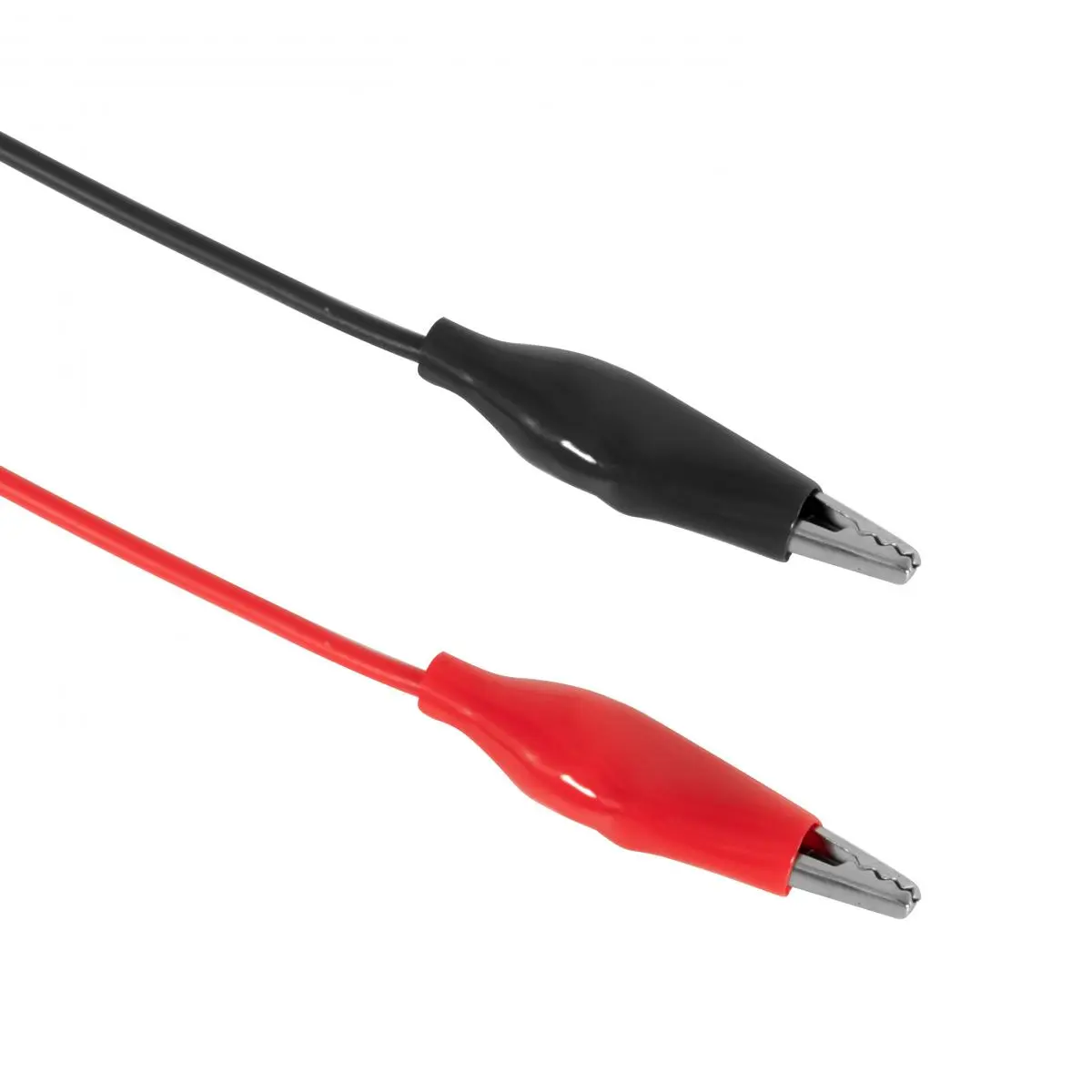

1 x Messleitungssatz mit Krokodilklemme
1 x USB-C Kabel
1 x Gerätetasche
1 x Bedienungsanleitung
