Schwingungsmessgerät / Schwingungsmesser PCE-PVS 10

Schwingungsmessgerät PCE-PVS 10

Best.Nr.: PCE-PVS 10
EAN: 4250348722584
545,90 €
Preis zzgl. Versandkosten*
:
4250348722584
PCE-PVS 10
Lieferzeit:1 - 2 Werktage
Maschinenschwingung
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Sicheres Bezahlen

Sicheres Bezahlen

Technischer Support

Beschreibung

Schwingungsmessgerät zur Überwachung der Schwinggeschwindigkeit / 4 ... 20 mA Ausgang
MIL-C-5015 Anschluss / 3 ... 1500 Hz Bandbreite

Das Schwingungsmessgerät ist für die kontinuierliche Überwachung der Schwinggeschwindigkeit entwickelt worden. Das Schwingungsmessgerät gibt es in verschiedenen Ausführungen. Je nach Art des Schwingungsmessgerätes wird zwischen Bauform und Messbereich unterschieden. Das Schwingungsmessgerät misst die Schwinggeschwindigkeit im Bereich von ± 12,7 mm/s bzw. ± 25,4 mm/s im Frequenzbereich zwischen 3 Hz und 1500 kHz.

Die gemessene Schwinggeschwindigkeit wird als 4 ... 20 mA Prozesstrom ausgegeben. Das Schwingungsmessgerät wird in Stromschleife über einen MIL-C-5015-Verbinder mit einer Steuerung oder Prozessanzeige verbunden. Je nach Bauform ist die Anschlussbuchse senkrecht oder waagerecht am Schwingungsmessgerät angebracht. Betrieben werden kann das Schwingungsmessgerät mit einer Spannung von 12 ... 24 V DC.

Merkmale

- horizontale oder vertikale Montage
- Prozesssignalausgang
- MIL-C-5015 Anschluss
- M6 Prozessanschluss
- verschiedene Messbereiche
- robuste Bauweise

Spezifikation

Geschwindigkeit
Messbereich  0 ... 12,7 mm/s
Auflösung  0,07 mm/s

Allgemeine technische Daten
Ausgänge  4 ... 20 mA
Ausgänge (Zusatzinformation)  2 Leiter 4 ... 20 mA
Kabellänge  5 m
Anschlüsse  2 Pin MIL-C-5015
Frequenz  3 ... 1500 Hz
Gehäuse  Edelstahl
Bandbreite  3 ... 1500 Hz
Überlastschutz  ±1000 g (kurzzeitiger Stoß)
Montage  1/4-28 (Innengewinde)
Empfindlichkeit  <5 %
Schutzklasse (Gerät)  IP65
Spannungsversorgung  15 ... 30 V DC
Betriebsbedingungen  -40 ... 85 °C , 10 ... 95 % r. F.
Lagerbedingungen  -40 ... 85 °C , 10 ... 95 % r. F.
Abmessungen ( L x B x H )  55 x 22 x 22 mm
Gewicht  82 g

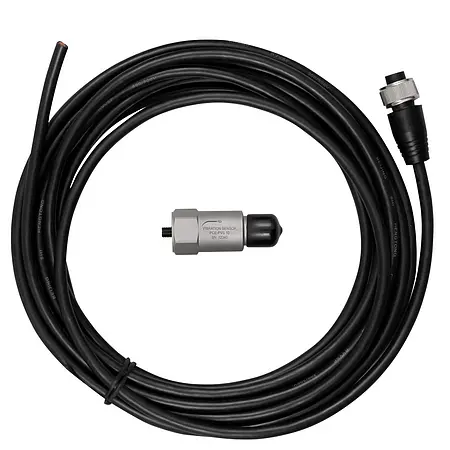

Lieferumfang

1 x Schwingungsmessgerät / Schwingungsmesser PCE-PVS 10
1 x MIL-C 5015 Stecker an 5 m Kabel
1 x Bedienungsanleitung
