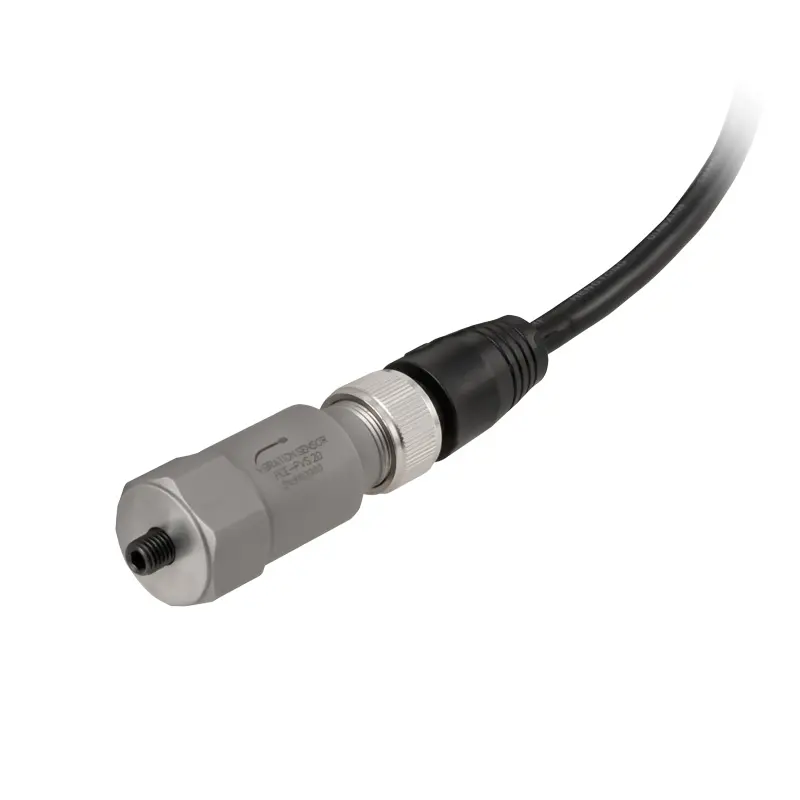

Schwingungsmesser Anschluss
Schwingungsmesser Befestigung
Schwingungsmesser Lieferumfang
Beschleunigungsaufnehmer PCE-PVS 20-DPD-U

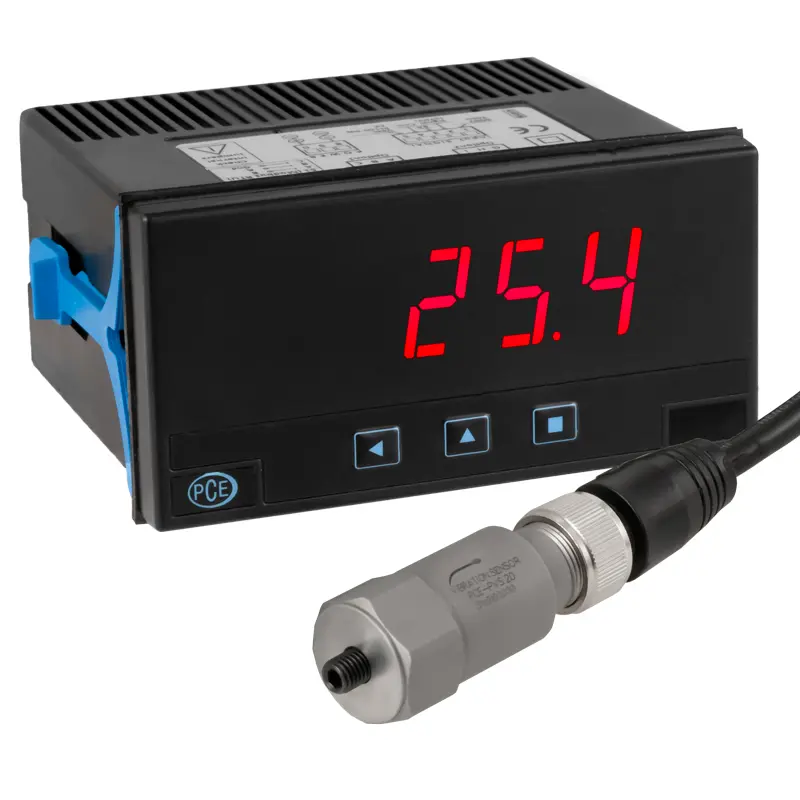

Schwingungsmesser PCE-PVS 20-DPD-U inkl. Anzeigegerät

Best.Nr.: PCE-PVS 20-DPD-U
EAN: 4250348730886
726,90 €
865,01 €
Preis zzgl. Versandkosten*
:
4250348730886
PCE-PVS 20-DPD-U
Lieferzeit:1 - 2 Werktage
Maschinenschwingung
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Sicheres Bezahlen

Sicheres Bezahlen

Zubehör

Beschreibung

Schwingungsmesser zur Überwachung der Schwinggeschwindigkeit / 4 ... 20 mA Ausgang
MIL-C-5015 Anschluss / 3 ... 1500 Hz Bandbreite

Der Schwingungsmesser ist für die kontinuierliche Überwachung der Schwinggeschwindigkeit entwickelt worden. Den Schwingungsmesser gibt es in verschiedenen Ausführungen. Je nach Art des Schwingungsmessers wird zwischen Bauform und Messbereich unterschieden. Der Schwingungsmesser misst die Schwinggeschwindigkeit im Bereich von ± 12,7 mm/s bzw. ± 25,4 mm/s im Frequenzbereich zwischen 3 Hz und 1500 kHz.

Die gemessene Schwinggeschwindigkeit wird als 4 ... 20 mA Prozesstrom ausgegeben. Der Schwingungsmesser wird in Stromschleife über einen MIL-C-5015-Verbinder mit einer Steuerung oder Prozessanzeige verbunden. Je nach Bauform ist die Anschlussbuchse senkrecht oder waagerecht am Schwingungsmesser angebracht. Betrieben werden kann der Schwingungsmesser mit einer Spannung von 12 ... 24 V DC.

Merkmale

- horizontale oder vertikale Montage
- Prozessignalausgang
- MIL-C-5015 Anschluss
- M6 Prozessanschluss
- verschiedene Messbereiche
- robuste Bauweise

Spezifikation

Schwingungsmesser PCE-PVS 20
Messbereich
 ± 25,4 mm/s
Frequenzbereich 3 ... 1500 Hz
Ausgang 2 Leiter 4 ... 20 mA
Empfindlichkeit < 5%
Schocklimit ± 1000 g
Spannungsversorgung 12 ... 24 V DC in Stromschleife
Isolation gegen Masse > 108 Ohm
Ausgangsimpedanz < 100 Ohm
Bauform Senkrechter Anschluss
Elektrische Anschlüsse    Pin A: + 4 ... 20 mA
  Pin B: - 4 ... 20 mA
Anschlussart 2 Pin MIL-C-5015
Betriebstemperatur -40 ... 85 °C
Abmessungen Ø22 x51
Montagegewinde M6

Einbauanzeige PCE-DPD-U
Eingang

2-, 3- Leiter PT100, PT500, PT1000, Ni100, Ni200, Ni1000
  Thermoelemente Typ K, J, E, N, L, R, S, B, T, C
  Potentiometer: 500 ... 20 kOhm
  Widerstand: 5k ... 50kOhm
  Prozesssignale: 4 ... 20 mA, 0 ... 10 V
  Frequenz: 0 ... 100 Hz
  DC-Spannung: 60 mV, 200 mV 2 V, 20 V, 200 V, 600V
  DC-Strom: 20 mA, 5 A
  AC-Spannung: 2 V, 20 V, 200 V, 600 V
  AC-Strom: 20 mA, 5 A
Messrate 3 / Sekunde
Auflösung 16 Bit
Genauigkeit 0,1 %
Innenwiderstand Spannungsmessung: 1 MΩ
  Strommessung: 12 Ω
Skalierung 21 Punkte
Anzeige 4-Stellige 7-Segment LED-Anzeige, dreifarbig
Anzeigebereich -1999 ... 9999
Ausgänge Relais, Anaog, Seriel mit optionalen Ausgangskarten
Umgebungstemperatur Im Betrieb: 0 °C ... 55 °C
  Lagerung: -20 °C ... +70 °C
Abmessungen Digitalanzeige     96 mm x 48 mm x 91 mm
Schalttafelausschnitt 92 mm x 45 mm (nach DIN)
Versorgungsspannung 18 ... 265 V AC/DC
Schutzart Front: IP 65
Gewicht < 200 g
Montage Montageclips mit Klemmschrauben,
  Elektrischer Anschluss über Klemmleiste
Gehäuse Digitalanzeige Robustes Kunststoffgehäuse

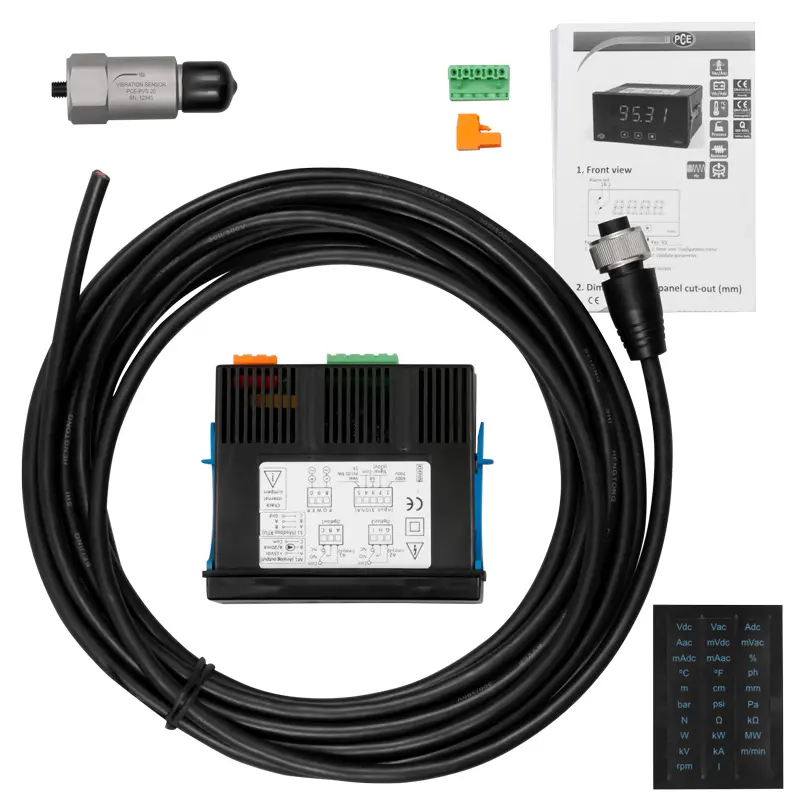

Lieferumfang

1 x Schwingungsmesser PCE-PVS 20-DPD-U inkl. Anzeigegerät
1 x MIL-C 5015 Stecker an 5 m Kabel
2 x Klemmen
2 x Bedienungsanleitung
