Best.Nr.: PCE-VC21

Schwingungs- Kalibrator PCE-VC21

3.999,90 €
4.759,88 €
:
4250348714411
PCE-VC21
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Lieferzeit: 1 - 2 Werktage

Beschreibung

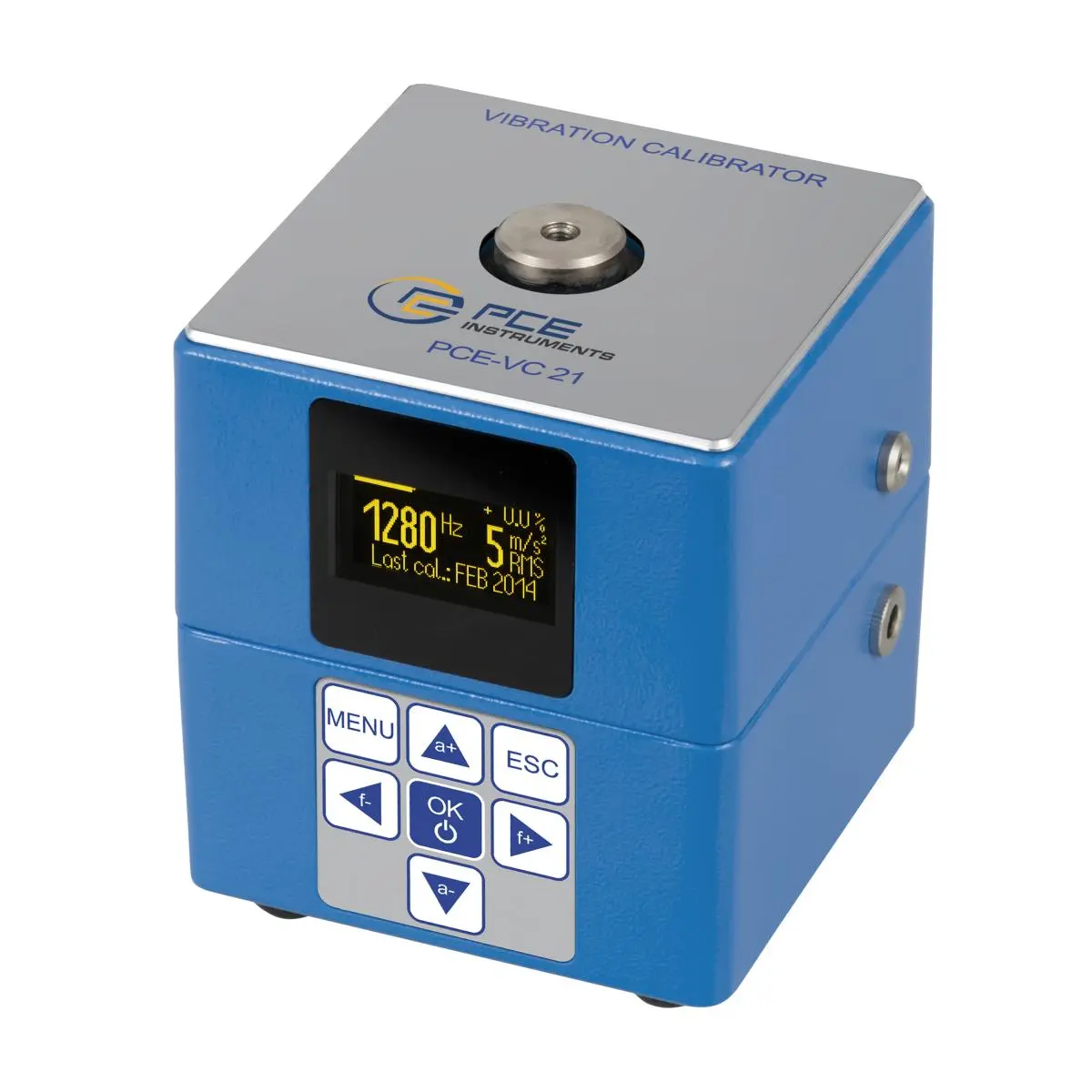

Schwingungs- Kalibrator PCE-VC 21
Zum Kalibrieren von Schwingungssensoren /
einstellbare Schwingfrequenz und Amplitude (RMS) / Schwingpegel lastunabhängig /
robuste, akkubetriebene Bauweise für mobilen Einsatz
Der Schwingungs- Kalibrator PCE-VC21 dient der Kalibrierung und Überprüfung von Schwingungssensoren oder Schwingungsmessgeräten. Dank stabiler Schwingampitude und hochgenauer Schwingfrequenz können die Parameter Beschleunigung, Geschwindigkeit und Weg mit dem Schwingungs- Kalibrator präzise kalibriert werden. Der Effektivwert der Schwingamplitude ist dabei lastunabhängig wodurch Sensoren mit unterschiedlichen Massen von bis zu 500 g kalibriert werden können. Bei Überlast schaltet sich der Schwingungs- Kalibrator automatisch aus. Darüber hinaus verhindert die einstellbare, automatische Abschaltfunktion ein vorzeitiges Entladen des Akkus.
Die robuste, handliche Bauweise ermöglicht in Kombination mit Akkubetrieb den mobilen Einsatz des Schwingungs- Kalibrators. Bei einstellbaren Schwingfrequenzen zwischen 15,92 Hz und 1280 Hz sowie wählbaren Schwingungsamplituden zwischen 1 m/s² und 20 m/s² kann der Schwingungs- Kalibrator neben Standard-Schwingungsaufnehmern auch zur Kalibrierung tieffrequenter Schwingungssensoren von Bauwerksschwingungsmessgeräten nach DIN 4150-3 und Humanschwingungsmessgeräten nach ISO 8041 verwendet werden.Die Ankopplung der Sensoren kann mittels Magnet oder über ein M5-Gewinde erfolgen. Im Lieferumfang befinden sich mehrere Gewindeadapter um unterschiedliche Sensoren an den Schwingungs- Kalibrator anbringen zu können.

Merkmale

- robuste, mobile Bauform

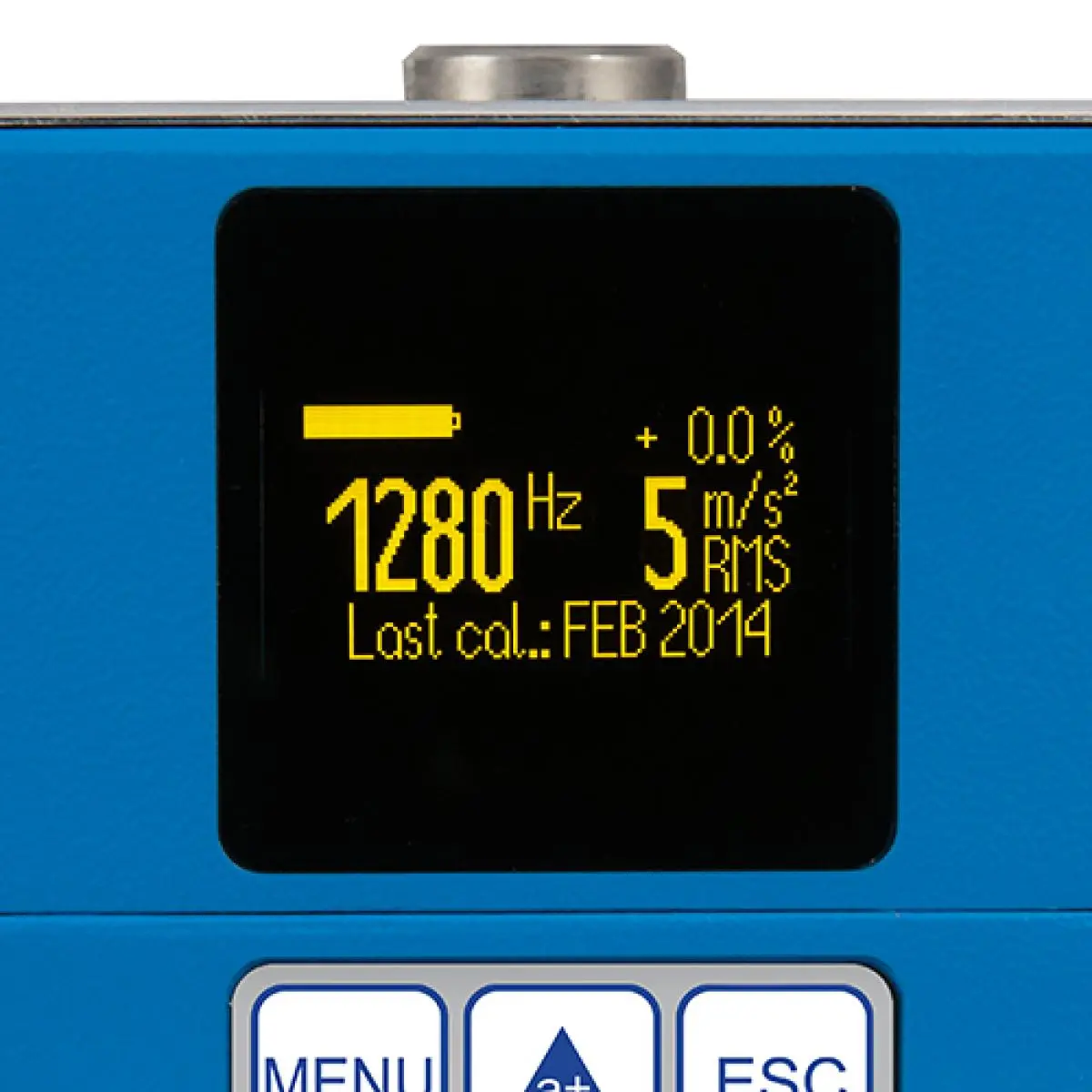

- Anzeige von Frequenz, Amplitude und %-Fehler
- Akkubetrieb
- Tieffrequenzkalibrierung
- 7 einstellbare Schwingfrequenzen
- 5 einstellbare Schwingamplituden

Spezifikation

Technische Daten
Frequenz (Hz) 15,92 40 80 159,2 320 640 1280
Beschleinigung RMS (m/s²) 1
2
1
2
5
1
2
5
10
1
2
5
10
20
1
2
5
10
20
1
2
5
10
20
1
2
5
10
20
Geschwindigkeit RMS (mm/s) 10
20
1
2
5
10
20
Weg RMS (µm) 100
200
1
2
5
10
20
Max. Sensormasse in Abhängigkeit von der Beschleunigung (in g)
bei 1 m/s² 500500500500500500500
bei 2 m/s² 500500500500500500500
bei 5 m/s²500500500500500500
bei 10 m/s²500500500500500
bei 20 m/s²25020010050
Allgemeine technische Spezifikationen
Amplitudenfehler± 3 % (0...+40 °C)
± 5 % (-10...+50 °C)
Frequenzfehler± 0,05 %
Einschwingzeit< 10 s
PegelkontrolleProzentanzeige und Piezosummer
SensorbefestigungM5 Innengewinde (90° ± 1°, 7mm tief) / Magnet
Max. Anzugsmoment2 Nm
Betriebstemperatur-10 ... +55 °C
Umgebungsfeuchte< 90 % bei 30 °C; nicht kondensierend
Akkumulatorfest eingebautes NiMH-Akkupack; 7,2 V / 1,6 Ah
Max. Betriebsdauer mit Akkuca. 5 Stunden bei 100 g Masse
Ladezeitca. 4 Stunden
LadestatusanzeigeBalkenanzeige
Selbstabschaltung10 min / einstellbar 1...30 min
magnetisches Streufeld am Schwingkopf< 0,2 mT
Abmessungen100 x 100 x 120 mm
Gewicht2200 g

Lieferumfang

Lieferumfang
1x Schwingungs- Kalibrator PCE-VC21, 1x Steckernetzgerät (100...240 VAC, 50/60 Hz), 1x Gewindeadapter (M3, M5, M8, 1/4"-28, UNF 10-32), 1x stabiler Transportkoffer, 1x Werkskalibrierschein, 1x Bedienungsanleitung
