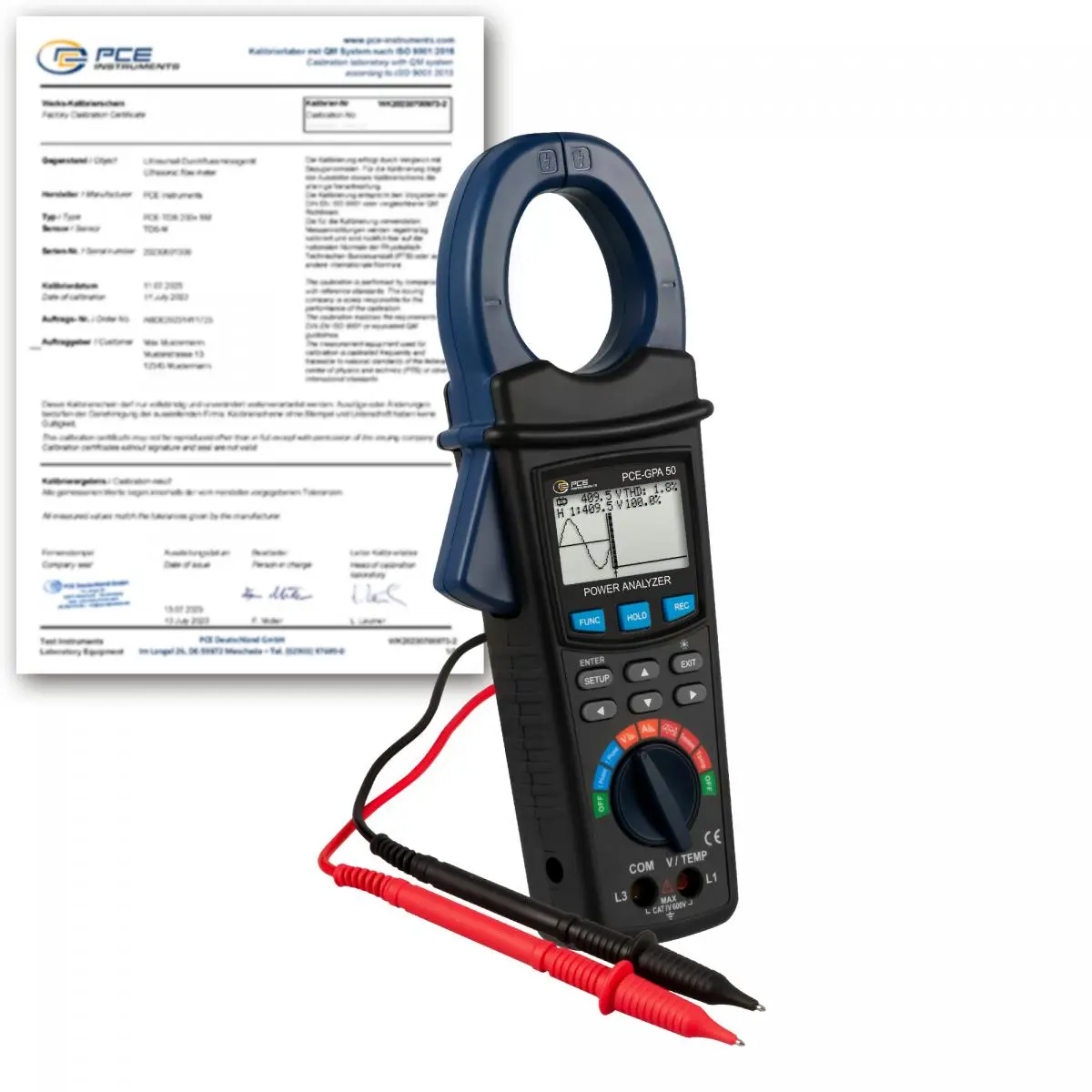

Netz-Analysegerät inkl. ISO-Kalibrierzertifikat

Netz-Analysegerät inkl. ISO-Kalibrierzertifikat [vergrößern]
Netz-Analysegerät inkl. ISO-Kalibrierzertifikat
Netz-Analysegerät Display

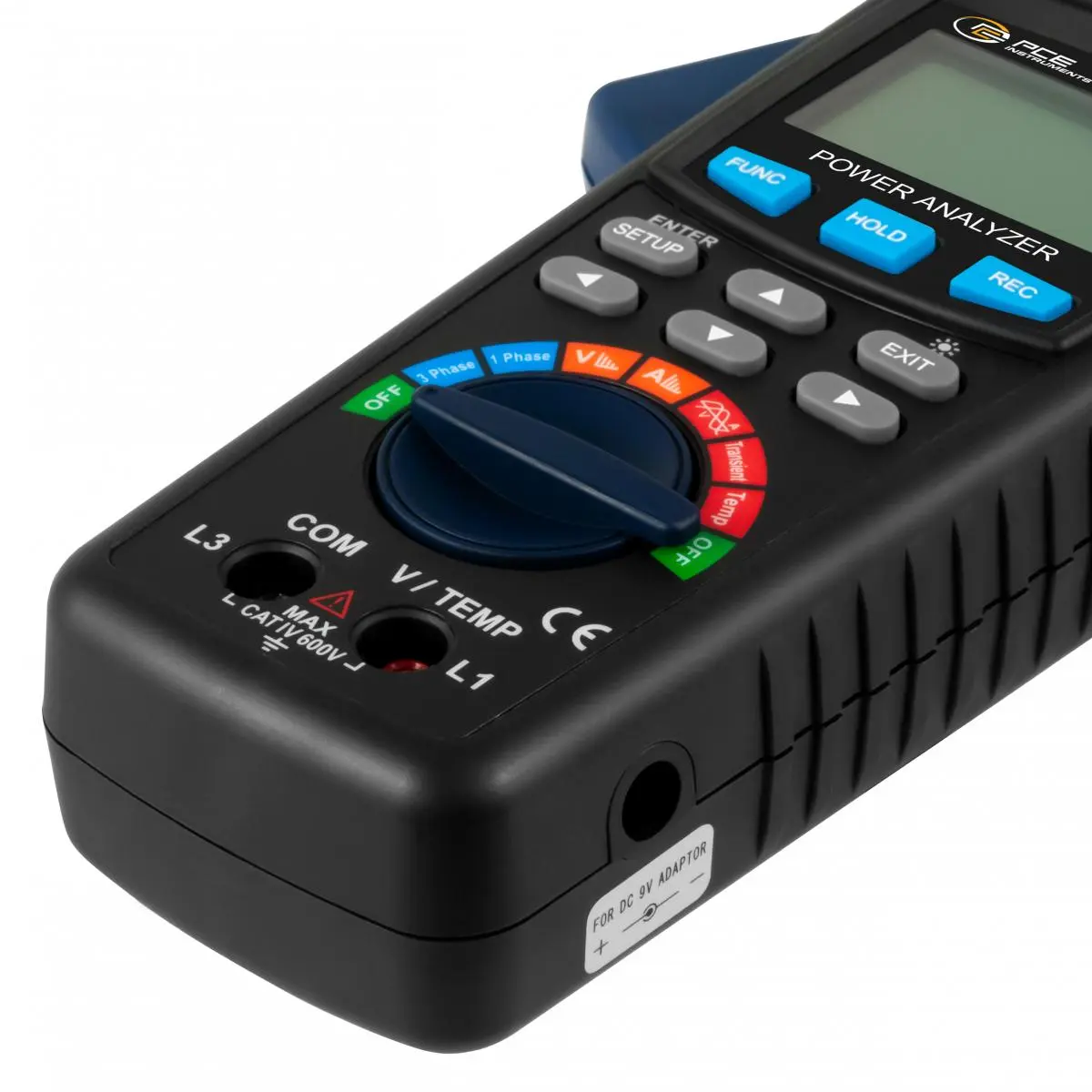

Netz-Analysegerät Anschlüsse
Netz-Analysegerät Anwendung
Netz-Analysegerät Lieferumfang
Video Strommesszange

Netz-Analysegerät PCE-GPA 50-ICA inkl. ISO-Kalibrierzertifikat

Best.Nr.: PCE-GPA 50-ICA
EAN: 4250348726018
969,90 €
1.154,18 €
ISO-Kalibrierung
Preis zzgl. Versandkosten*
:
4250348726018
PCE-GPA 50-ICA
Lieferzeit:5 - 7 Werktage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Sicheres Bezahlen

Sicheres Bezahlen

Technischer Support

Zubehör

Beschreibung

Netz-Analysegerät inkl. ISO-Kalibrierzertifikat
Netz-Analysegerät bis 2000 A / TRMS Messung / Leistungsmessung / Oberwellenanalyse /
Grafikanzeige mit Beleuchtung / Datenspeicher / Netz- und Batteriebetrieb

Das Netz-Analysegerät wird verwendet, um Strom von 1- bzw. 3-phasigen Verbrauchern zu messen. Dieses Netz-Analysegerät zeichnet sich besonders durch Ihren Messbereich bis 2000 A aus. Weiterhin hervorzuheben ist das Grafikdisplay vom Netz-Analysegerät. Hier können neben den numerischen Messwerten, auch die Wellenform der Phase von dem Netz-Analysegerät angezeigt werden. Ebenso kann das Netz-Analysegerät verwendet werden, um Spannungen zu messen. Dadurch ist das Netz-Analysegerät in der Lage mit Hilfe des Phasenwinkels Wirk-, Schein- und Blindleistung zu berechnen. Darüber hinaus kann das Netz-Analysegerät weitere Netzparameter wie die Energie, Leistungsfaktor und die harmonischen messen.

Neben den umfangreichen Messfunktionen zeichnet dieses Netz-Analysegerät Ihre Datenloggerfunktion aus. Alle Messwerte lassen sich von dem Netz-Analysegerät direkt auf einer Micro-SD Karte speichern. Betrieben wird das Netz-Analysegerät mit 2 1,5 V AA Batterien. Es ist aber auch möglich für Langzeitmessungen das Netz-Analysegerät mit einem Netzteil zu betreiben.

Merkmale

- Grafikdisplay
- Datenlogger auf Micro-SD Karte
- Messung für 1 und 3 Phasen
- Temperaturmessung mit Thermoelement
- Spannungsmessung 10 V ... 600 V AC RMS
- Strommessung 5 ... 2000 A AC RMS
- Stromzangenöffnung 50 mm
- Harmonische Verzerrung bis zur 50. Ordnung

Spezifikation

Messart

Wechselspannung AC V

MessbereichAuflösungGenauigkeit
 10 ... 600 V0,1 V±(0,5 % ... 3 Digit)
 Spitze-Spitze0,1 V±(5% ... 30 Digit)


Wechselstrom AC A

5 ... 2000 A<100 A: 0,01 A<200 A: ±(1 %+ 0,5 A)
  <1000 A: 0,1 A>200 A: ±(1 % + 5 A)
 Spitze-Spitze>1000 A: 1 A±(5 % + 30 Digit)

Leistungsfaktor (PF)0 ... 10,001± 0,04

Phasenwinkel-180 ° ... 180 °0,1 °± 1° x PF

Frequenz45 ... 65 Hz0,1 Hz± 0,2 Hz

Wirk-, Blind- &0 ... 9,999 M0,1 ... 0,001 M±(1,5 % + 20 Digit)
Scheinleistung(W / VA / VAR)(W / VA / VAR)

Harmonische AC V1 ... 20. Ordnung0,1 V±(2 % + 5 Digit)
 21 ... 50 Ordnung
0,1 V±(4 % + 5 Digit)

Harmonische AC A

1 ... 20. Ordnung<100 A: 0,01 A±(2 % + 5 Digit)
Wechselstrom <1000 A: 0,1 A
 21 ... 50 Ordnung>1000 A: 1 A±(4 % + 5 Digit)

Harmonische AC V %1 ... 20. Ordnung0,1 %±(2 % + 10 Digit)
 21 ... 50 Ordnung0,1 %±(4 % + 20 Digit)

Absolute harmonische0 ... 20 %0,1 %±(2 % + 5 Digit)
Verzerrung20,1 ... 100 %0,1 %±(6% + 10 Digit)

Temperatur Typ K-100 ... 199,9 °C0,1 °C±(1 % + 1 °C)
Thermoelement200 ... 1300 °C1 °C±(1 % + 2 °C)

AnzeigeGrafik LCD
AC V Eingangsimpedanz10 MOhm
Frequenzbereich40 Hz ... 1 kHz
Stromzange
Kalibrierte Frequenz45 ... 65 Hz
Stromzange
ÜberlastschutzAC V: 720 V RMS
 AC A: 2100 A
DatenspeicherMicro-SD Karte
Aktualisierungsrate1 Sekunde
Display
Speicherrate2 ... 7200s
Datenspeicher
SpeicherformatXLS
SchnittstelleSerielle Schnittstelle zur Live-Darstellung an PC
 (SOFT-LUT-USB wird benötigt)
Spannungsversorgung2 x 1,5 V AA Batterie
 9 V / 800 mA Netzteil
Stromaufnahme60 mA DC
Zangenöffnung50 mm
Betriebsbedingungen0 ... 50 °C / max. 80 %r.F.
Gewichtca. 595 g
Abmessungen280 x 106 x 47 mm


Lieferumfang

1 x Netz-Analysegerät PCE-GPA 50-ICA
1 x Messleitungssatz
2 x Krokodilklemmen
1 x Micro SD Speicherkarte
1 x Netzteil 9 V / 800 mA
2 x 1,5 V AA Batterie
1 x Tragetasche
1 x Bedienungsanleitung
1 x ISO-Kalibrierzertifikat
