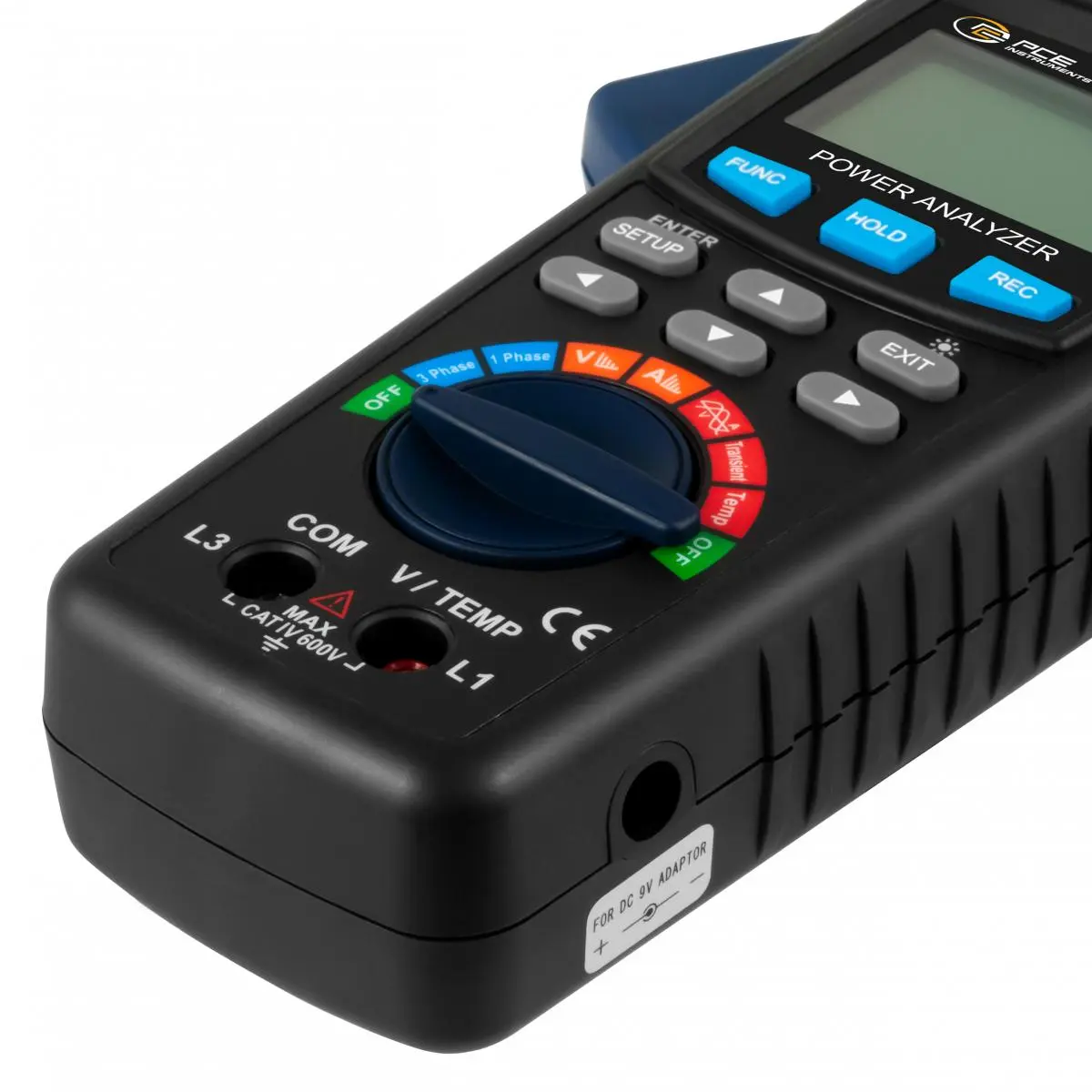

Netz-Analysegerät PCE-GPA 50 Anschlüsse
Netz-Analysegerät PCE-GPA 50 Anwendung
Netz-Analysegerät PCE-GPA 50
Video Strommesszange

Netz-Analysegerät PCE-GPA 50

Best.Nr.: PCE-GPA 50
EAN: 4250348720054
769,90 €
916,18 €
Preis zzgl. Versandkosten*
:
4250348720054
PCE-GPA 50
Lieferzeit:1 - 2 Werktage
Ihre PCE Instruments Vorteile
Rabatte für Bildungseinrichtungen

Rabatte für Bildungseinrichtungen

Kostenloser technischer Support

Kostenloser technischer Support

15 Werktage Rückgaberecht

15 Werktage Rückgaberecht

Sicheres Bezahlen

Sicheres Bezahlen

Technischer Support

Zubehör

Beschreibung

Netz-Analysegerät
Netz-Analysegerät bis 2000 A / TRMS Messung / Leistungsmessung / Oberwellenanalyse /
Grafikanzeige mit Beleuchtung / Datenspeicher / Netz- und Batteriebetrieb

Das Netz-Analysegerät wird verwendet, um Strom von 1- bzw. 3-phasigen Verbrauchern zu messen. Dieses Netz-Analysegerät zeichnet sich besonders durch Ihren Messbereich bis 2000 A aus. Weiterhin hervorzuheben ist das Grafikdisplay vom Netz-Analysegerät. Hier können neben den numerischen Messwerten, auch die Wellenform der Phase von dem Netz-Analysegerät angezeigt werden. Ebenso kann das Netz-Analysegerät verwendet werden, um Spannungen zu messen. Dadurch ist das Netz-Analysegerät in der Lage mit Hilfe des Phasenwinkels Wirk-, Schein- und Blindleistung zu berechnen. Darüber hinaus kann das Netz-Analysegerät weitere Netzparameter wie die Energie, Leistungsfaktor und die harmonischen messen.

Neben den umfangreichen Messfunktionen zeichnet dieses Netz-Analysegerät Ihre Datenloggerfunktion aus. Alle Messwerte lassen sich von dem Netz-Analysegerät direkt auf einer Micro-SD Karte speichern. Betrieben wird das Netz-Analysegerät mit 2 1,5 V AA Batterien. Es ist aber auch möglich für Langzeitmessungen das Netz-Analysegerät mit einem Netzteil zu betreiben.

Merkmale

- Grafikdisplay
- Datenlogger auf Micro-SD Karte
- Messung für 1 und 3 Phasen
- Temperaturmessung mit Thermoelement
- Spannungsmessung 10 V ... 600 V AC RMS
- Strommessung 5 ... 2000 A AC RMS
- Stromzangenöffnung 50 mm
- Harmonische Verzerrung bis zur 50. Ordnung

Spezifikation

Messart

Wechselspannung AC V

 Messbereich Auflösung Genauigkeit
  10 ... 600 V 0,1 V ±(0,5 % ... 3 Digit)
  Spitze-Spitze 0,1 V ±(5% ... 30 Digit)


Wechselstrom AC A

 5 ... 2000 A <100 A: 0,01 A <200 A: ±(1 %+ 0,5 A)
    <1000 A: 0,1 A >200 A: ±(1 % + 5 A)
  Spitze-Spitze >1000 A: 1 A ±(5 % + 30 Digit)

Leistungsfaktor (PF) 0 ... 1 0,001 ± 0,04

Phasenwinkel -180 ° ... 180 ° 0,1 ° ± 1° x PF

Frequenz 45 ... 65 Hz 0,1 Hz ± 0,2 Hz

Wirk-, Blind- & 0 ... 9,999 M 0,1 ... 0,001 M ±(1,5 % + 20 Digit)
Scheinleistung (W / VA / VAR) (W / VA / VAR)

Harmonische AC V 1 ... 20. Ordnung 0,1 V ±(2 % + 5 Digit)
  21 ... 50 Ordnung
 0,1 V ±(4 % + 5 Digit)

Harmonische AC A

 1 ... 20. Ordnung <100 A: 0,01 A ±(2 % + 5 Digit)
Wechselstrom   <1000 A: 0,1 A
  21 ... 50 Ordnung >1000 A: 1 A ±(4 % + 5 Digit)

Harmonische AC V % 1 ... 20. Ordnung 0,1 % ±(2 % + 10 Digit)
  21 ... 50 Ordnung 0,1 % ±(4 % + 20 Digit)

Absolute harmonische 0 ... 20 % 0,1 % ±(2 % + 5 Digit)
Verzerrung 20,1 ... 100 % 0,1 % ±(6% + 10 Digit)

Temperatur Typ K -100 ... 199,9 °C 0,1 °C ±(1 % + 1 °C)
Thermoelement 200 ... 1300 °C 1 °C ±(1 % + 2 °C)

Anzeige Grafik LCD
AC V Eingangsimpedanz 10 MOhm
Frequenzbereich 40 Hz ... 1 kHz
Stromzange
Kalibrierte Frequenz 45 ... 65 Hz
Stromzange
Überlastschutz AC V: 720 V RMS
  AC A: 2100 A
Datenspeicher Micro-SD Karte
Aktualisierungsrate 1 Sekunde
Display
Speicherrate 2 ... 7200s
Datenspeicher
Speicherformat XLS
Schnittstelle Serielle Schnittstelle zur Live-Darstellung an PC
  (SOFT-LUT-USB wird benötigt)
Spannungsversorgung 2 x 1,5 V AA Batterie
  9 V / 800 mA Netzteil
Stromaufnahme 60 mA DC
Zangenöffnung 50 mm
Betriebsbedingungen 0 ... 50 °C / max. 80 %r.F.
Gewicht ca. 595 g
Abmessungen 280 x 106 x 47 mm


Lieferumfang

1 x Netz-Analysegerät PCE-GPA 50
1 x Messleitungssatz
2 x Krokodilklemmen
1 x Micro SD Speicherkarte
1 x Netzteil 9 V / 800 mA
2 x 1,5 V AA Batterie
1 x Tragetasche
1 x Bedienungsanleitung
