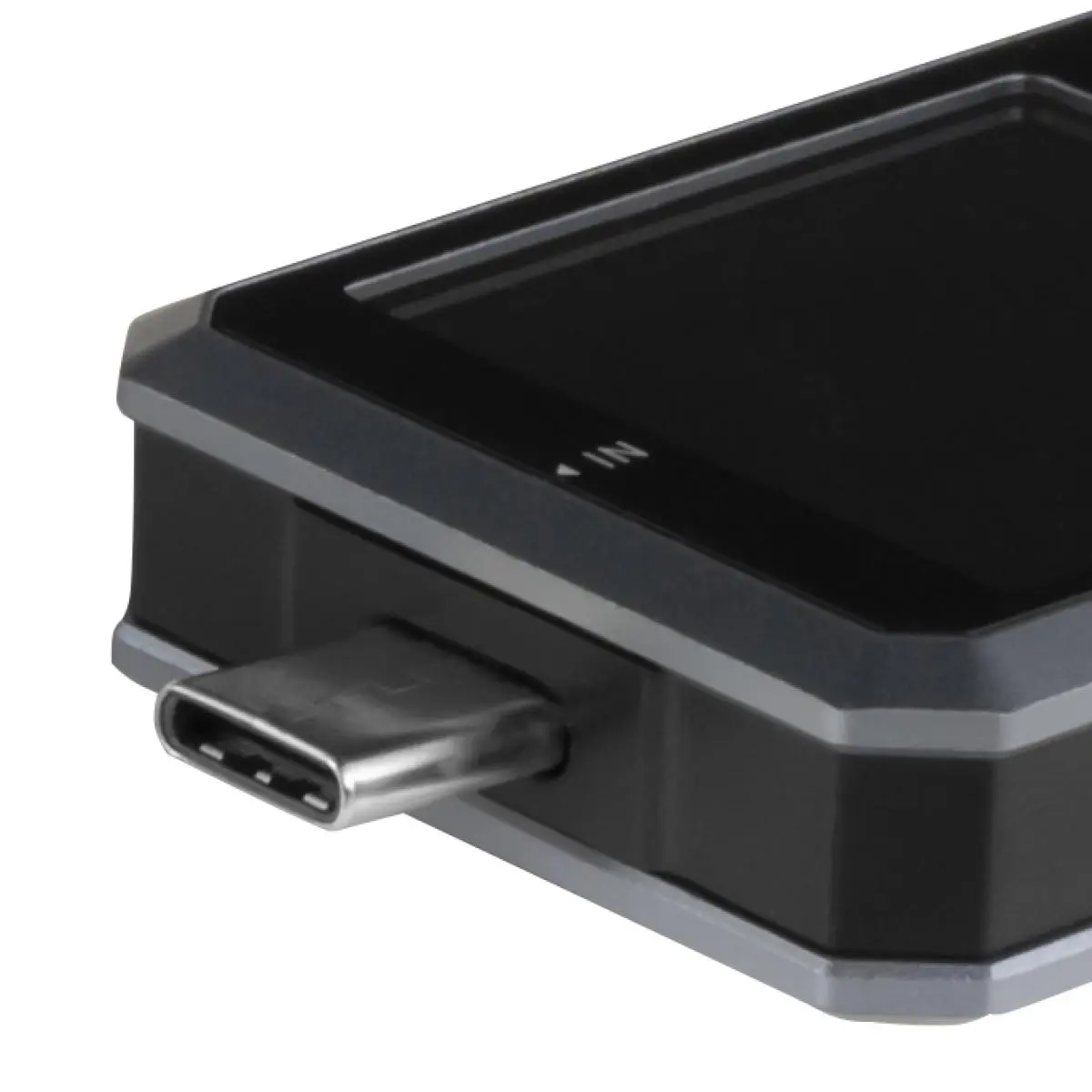

Das Netz-Analysegerät ermöglicht die detaillierte Prüfung von USB-Ladegeräten, USB-C-Kabeln und mobilen Endgeräten. Es erfasst Spannung, Strom und Leistung sowie die übertragene Kapazität und Energie. Mit Messbereichen von 4 ... 50 V, 0 ... 6,5 A und bis zu 240 W eignet sich das Gerät auch für leistungsstarke USB-C-Ladesysteme. Der integrierte 20-Bit-A/D-Wandler ermöglicht eine fein aufgelöste Darstellung der Messwerte.

Zur Analyse moderner Ladeverfahren unterstützt das Netz-Analysegerät unter anderem USB Power Delivery einschließlich PD 3.1 EPR sowie die Erkennung zahlreicher weiterer Schnellladeprotokolle. Unterstützte Protokolle lassen sich gezielt auslösen, um das Verhalten eines Ladegeräts zu untersuchen. Die E-Marker-Auslesung liefert Informationen zu entsprechend ausgestatteten USB-C-Kabeln. Ergänzend ermöglichen die Kabelsimulation und die Überwachung der PD-Kommunikation eine genauere Untersuchung möglicher Kompatibilitätsprobleme.

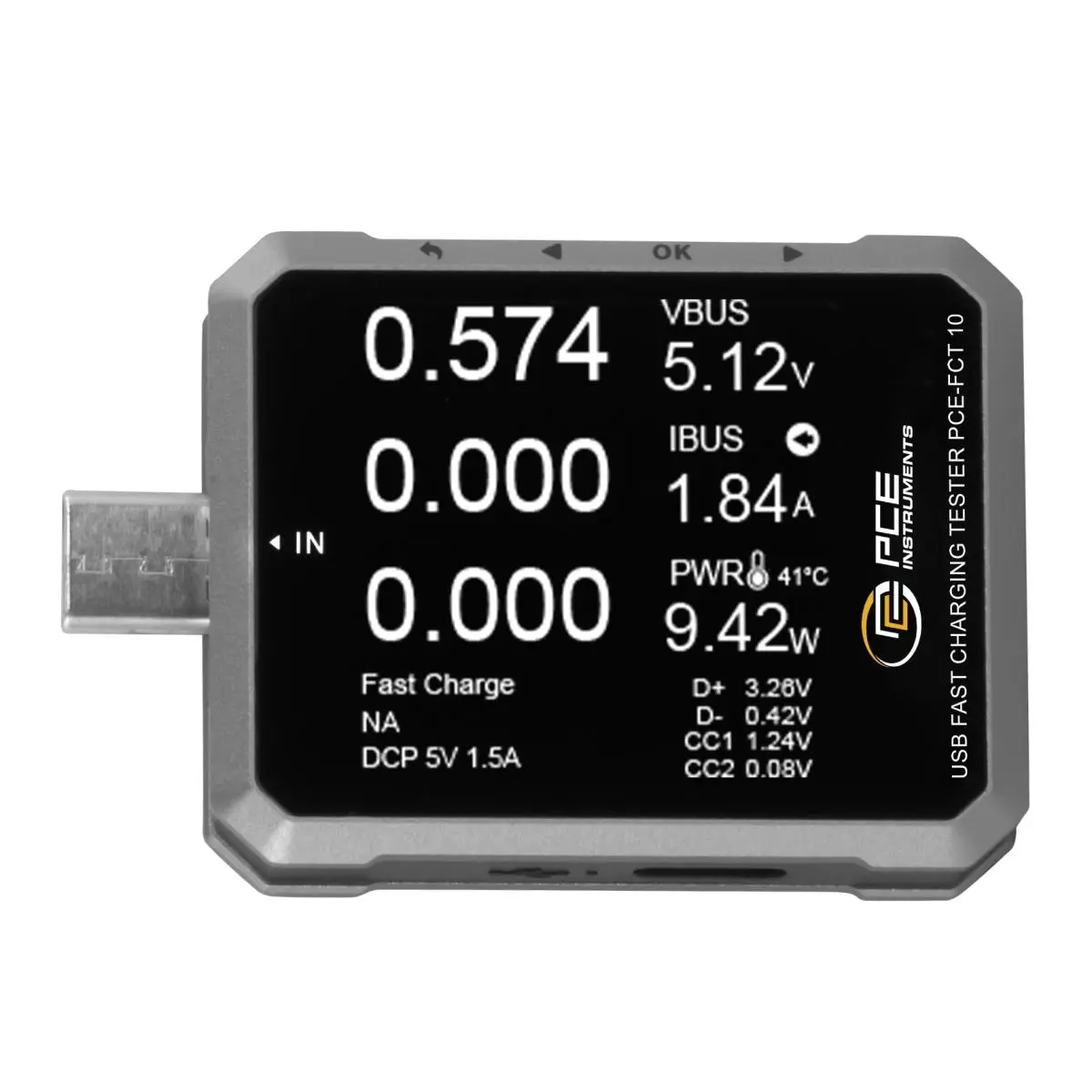

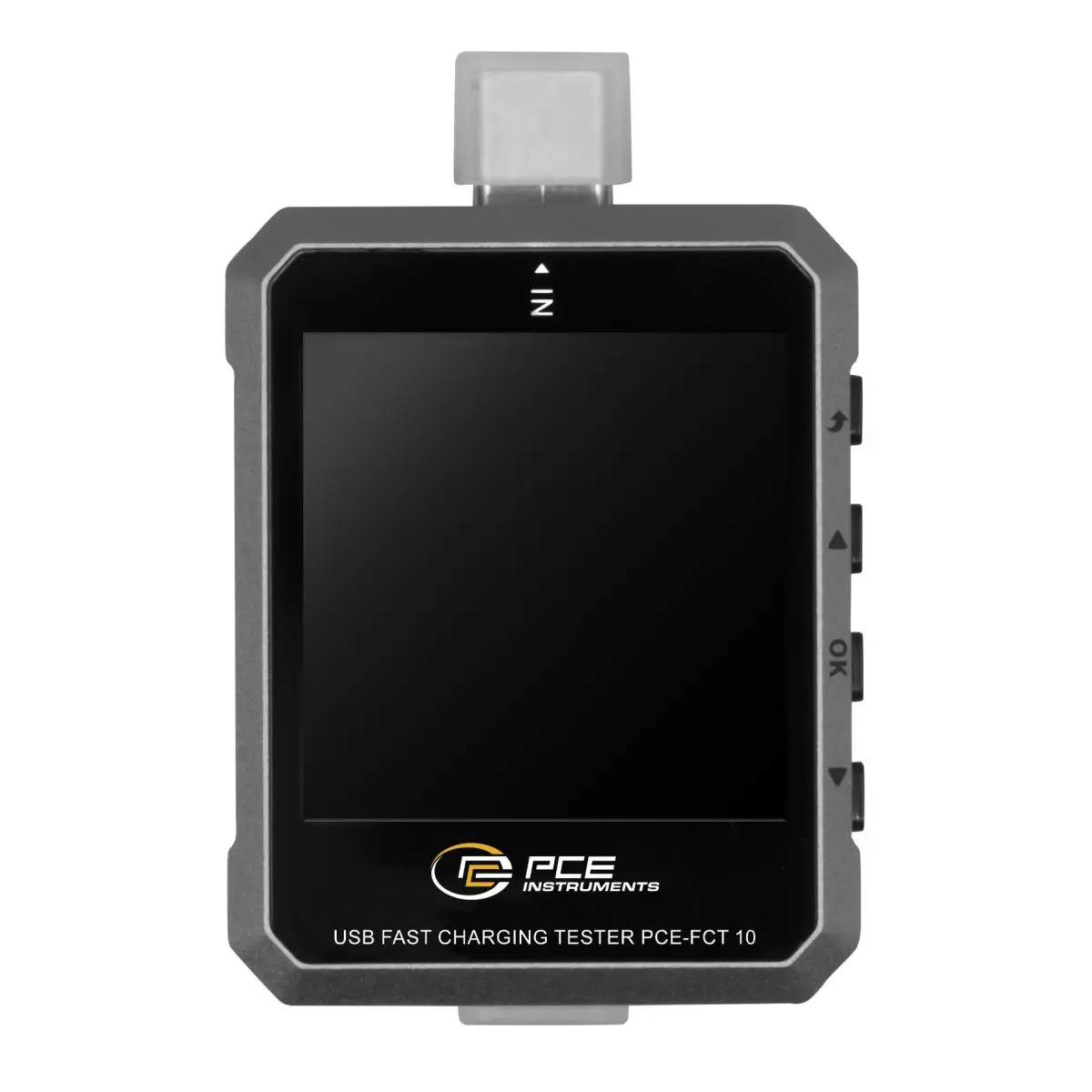

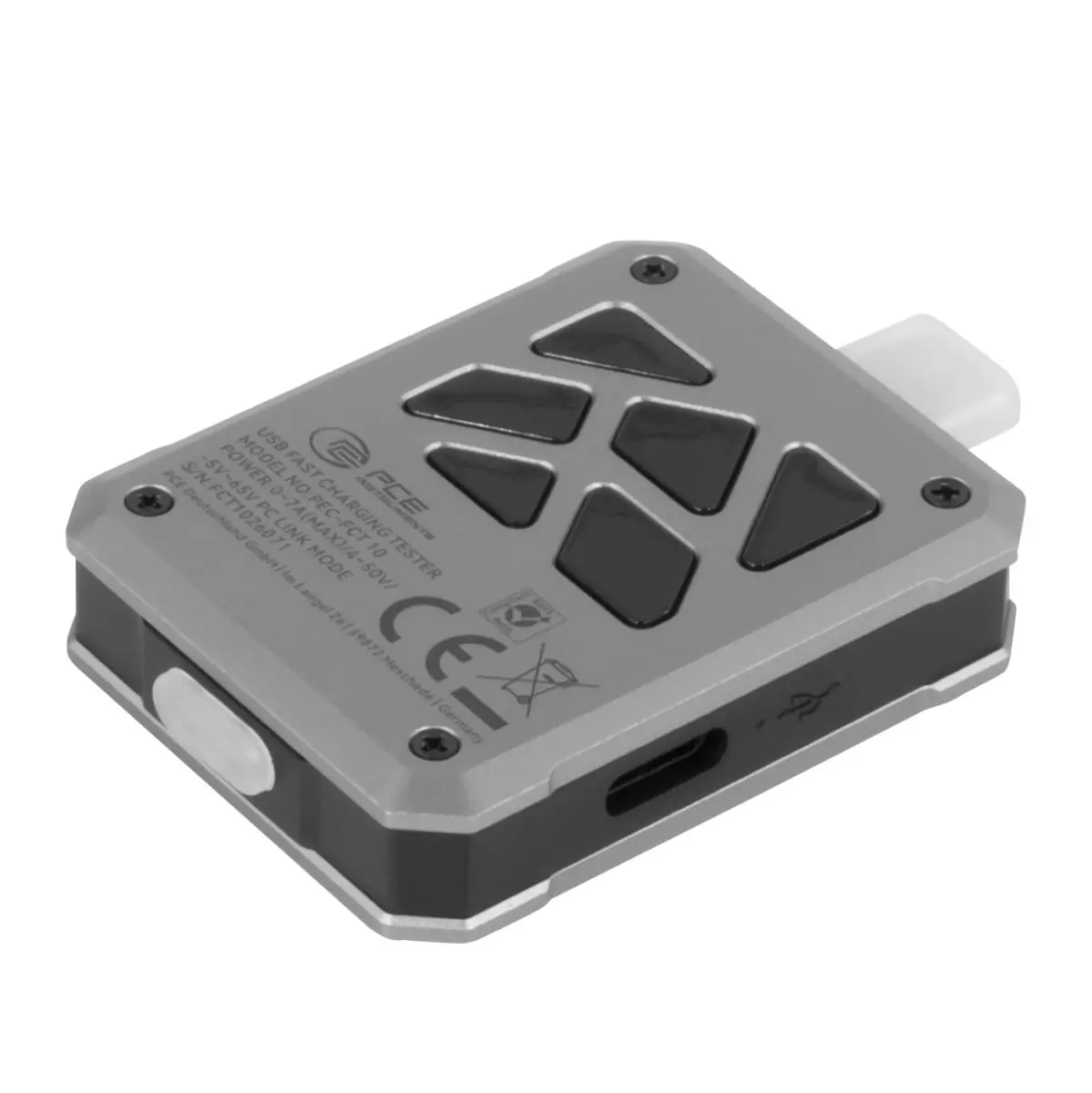

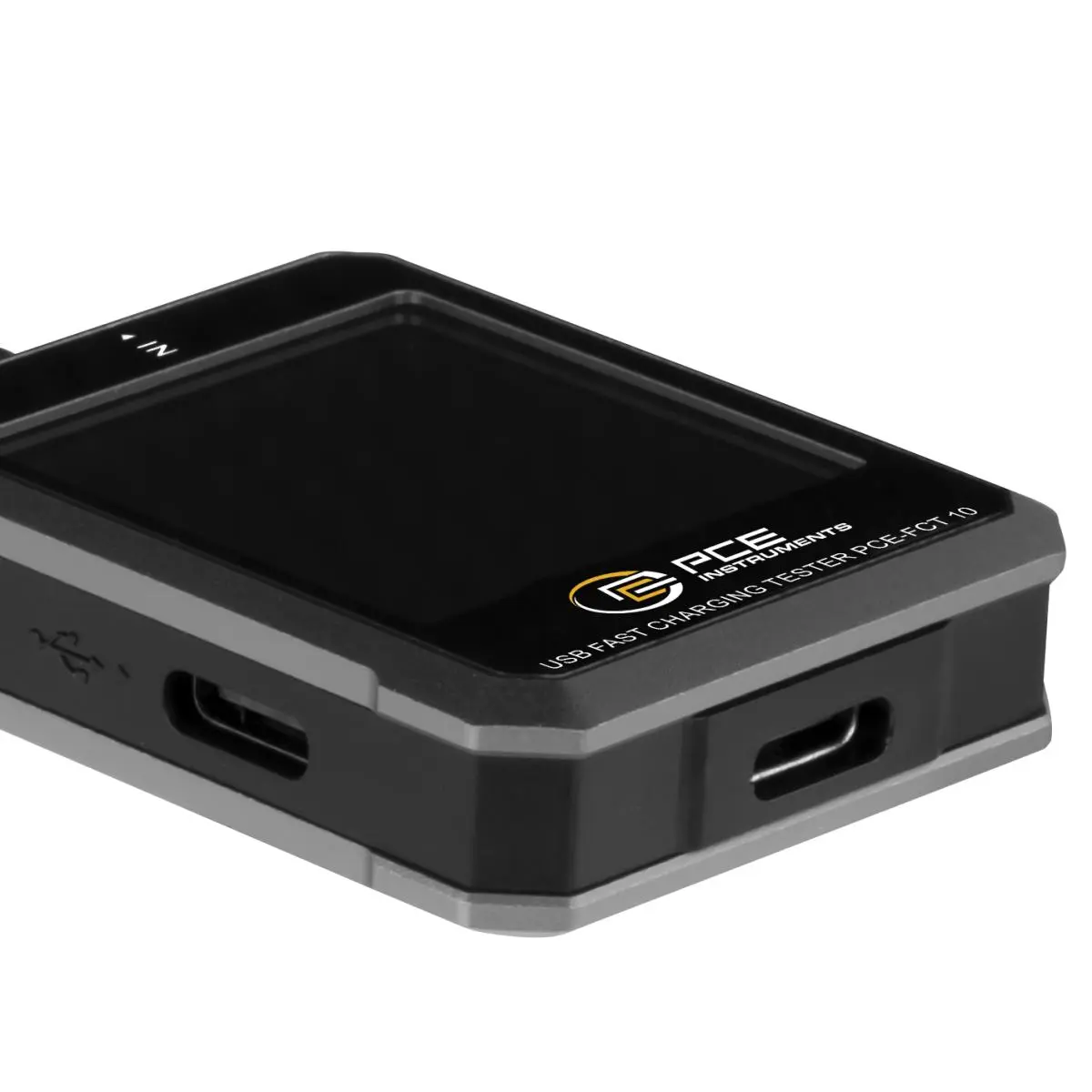

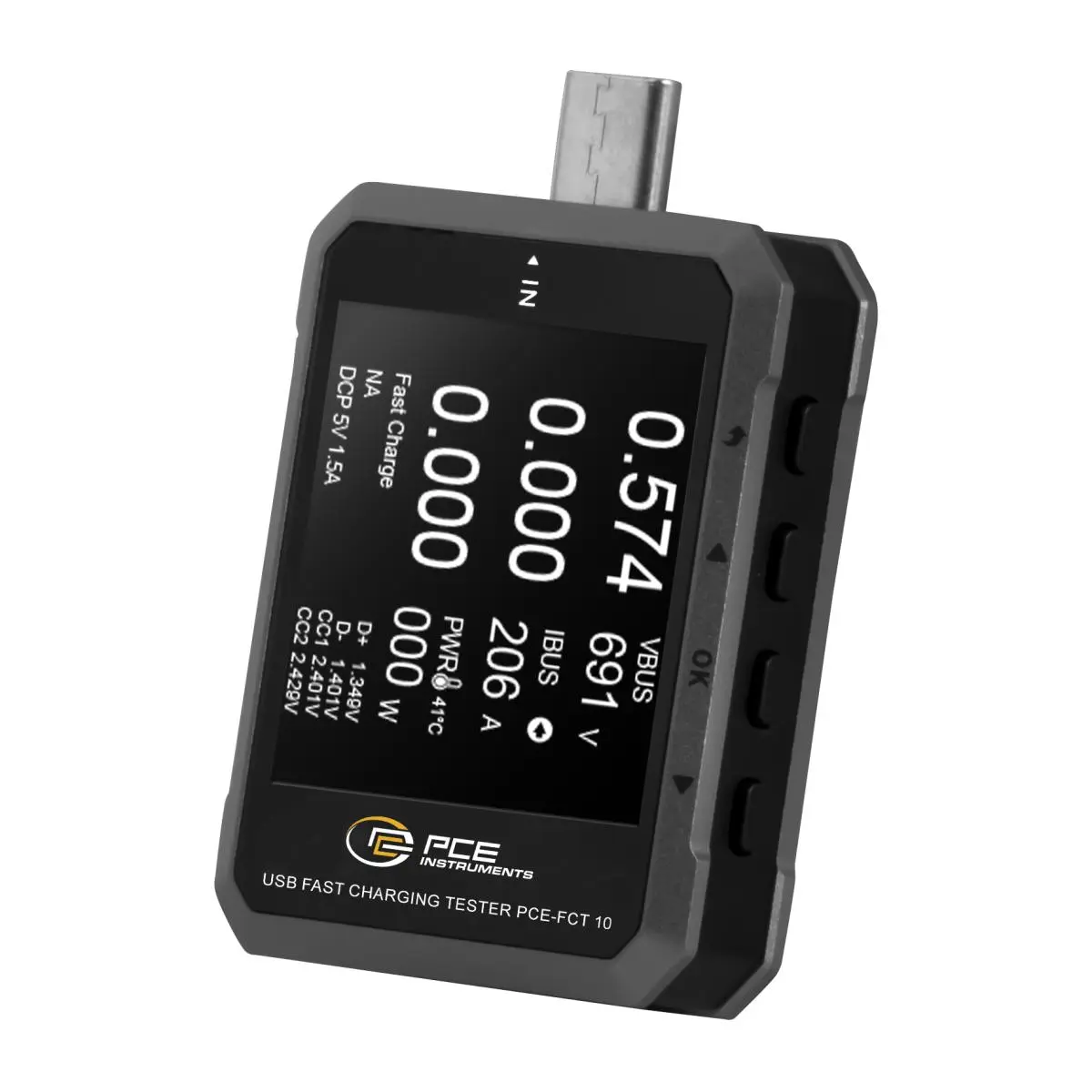

Für die Beurteilung der Spannungsversorgung bietet das Netz-Analysegerät eine Wellenformdarstellung und eine Ripple-Messung mit Abtastraten bis zu 2 MS/s. Spannungs- und Stromkurven können über einen Zeitraum von bis zu neun Stunden aufgezeichnet werden. Zehn Statistikgruppen unterstützen die Auswertung von Kapazität, Energie und Zeit. Das 1,54-Zoll-TFT-Farbdisplay mit 240 × 240 Pixeln und automatischer Ausrichtung in vier Richtungen erleichtert das Ablesen in unterschiedlichen Einbaulagen. Eine separate USB-C-Schnittstelle ermöglicht die Verbindung mit einem PC.

Das Netz-Analysegerät eignet sich für Entwicklung, Qualitätssicherung und Service im Bereich der USB-Stromversorgung. Typische Anwendungen sind die Überprüfung von Netzteilen und Powerbanks, die Beurteilung von USB-C-Kabeln sowie die Fehlersuche bei langsamen oder unterbrochenen Ladevorgängen. Auch in Elektronikwerkstätten und Prüflaboren unterstützt das Gerät den Vergleich unterschiedlicher Kombinationen aus Ladegerät, Kabel und Verbraucher.
