Best.Nr.: PCE-PA 8000-ICA

Messzange PCE-PA 8000-ICA inkl. ISO-Kalibrierzertifikat

ISO-Kalibrierung
2.049,90 €
2.439,38 €
:
4250348727855
PCE-PA 8000-ICA
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Lieferzeit: 5 - 7 Werktage

Beschreibung

Messzange PCE-PA 8000-ICA inkl. ISO-Kalibrierzertifikat
mit Datenspeicher auf SD Karte, PC-Schnittstelle

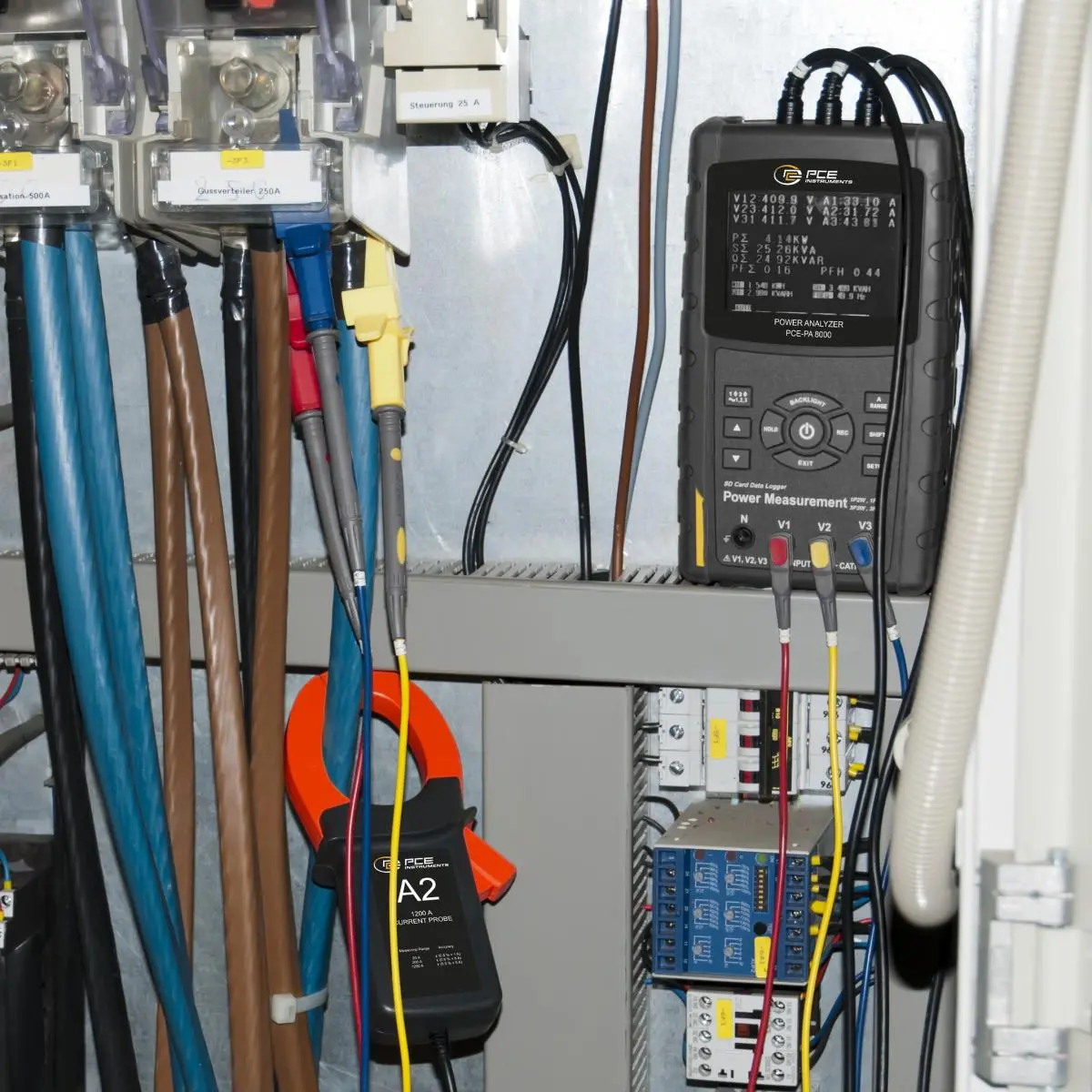

Mit dem Amperemeter mit Stromzangen PCE-PA 8000 ist es möglich die Leistung in einem ein- und drei phasigen Stromkreis zu messen und aufzuzeichnen. Mit dem Amperemeter PCE-PA 8000 können Langzeitmessungen durchgeführt werden. Die Messdaten speichert das Messgerät auf einer einsteckbaren SD Karte im XLS-Format. Dadurch können die Messdaten bequem am Computer ausgewertet werden. Das Intervall der Aufzeichnung ist hierbei von 2 bis 7200 Sekunden frei wählbar.



Der Energiemesser ist dazu in der Lage Energiemessungen durchzuführen sowie den Leistungsfaktor und den Phasenwinkel zu bestimmen. Die Stromzangen des Leistungsanalysator PCE-PA 8000 können für Leiterdurchmesser bis zu 50mm verwendet werden. Somit ist das Messgerät für den Einsatz im Energieversorgungsnetz bestens geeignet. Durch das große 3,7“ Display können sämtliche Messwerte auf einem Blick abgelesen werden. Somit ist eine schnelle Analyse der momentanen Messwerte möglich und verschafft einen Überblick von Strom, Spannung und der abgenommenen Leistung.


Merkmale

- 3 Phasenleistungsanalyse in3Phasen/4Leiter-, 3Phasen/3Leiter-, 1Phase/2Leiter-, 1Phase/3Leiter-Netzen
- True RMS Messung von Strom und Spannung
- Messung von Wirk-, Schein- und Blindleistung
- Bestimmung von Phasenwinkel und Leistungsfaktor
- Messung der Wirk-, Schein- und Blindenergie
- Spannungsmessung bis 600 V (AC)
- Strommessung bis 1200 A (AC)
- Erfüllt die Sicherheitsstandards IEC 1010 und CAT III 600V
- Eingebauter Kalender mit Echtzeituhr
- Aufzeichnung der Messwerte auf SD-Karte
- Daten werden zur komfortableren Auswertung und weiteren Verwendung als Exceldatei gespeichert
- Livemessungen am PC über optionales Datenkabel möglich
- Großes 3,7" Punktmatrix Display
- inkl. ISO-Kalibrierzertifikat


Spezifikation


Spannungsmessung (AC V)



Messbereich
10 V ... 600 V (Phase zu Neutral)
10 V ... 600 V (Phase zu Phase)
Auflösung 0,1 V
Genauigkeit ± (0,5 % + 0,5 V)

Strommessung (AC  A)
Messbereich 20 A
Auflösung 0,001 A (< 10 A)
0,01 A (=10 A)
Genauigkeit ± (0,5 % + 0,1 A)
Messbereich 200 A
Auflösung 0,01 A (< 100 A)
0,1 A (= 100 A)
Genauigkeit ± (0,5 % + 0,5 A)
Messbereich 1200 A
Auflösung 0,1 A (< 1000 A)
1 A (= 1000 A)
Genauigkeit ± (0,5 A + 5 A)

Wirkleistung Messbereich Auflösung Genauigkeit
0 KW ... 9,999 KW
10 KW ... 99,99 KW
100 KW ... 999,9 KW
1 MW ... 9,999 MW
0,001 KW
0,01 KW
0,1 KW
0,001 MW
± (1 % + 0,008 KW)
± (1 % + 0,008 KW)
± (1 % + 0,8 KW)
± (1 % + 0,008 MW)

Scheinleistung Messbereich Auflösung Genauigkeit
0 KVA ... 9,999 KVA
10 KVA ... 99,99 KVA
100 KVA ... 999,9 KVA
1 MVA ... 9,999 MVA
0,001 KVAR
0,01 KVAR
0,1 KVAR
0,001 MVAR
± (1 % + 0,008 KVAR)
± (1 % + 0,08 KVAR)
± (1 % + 0,8 KVAR)
± (1 % + 0,008 MVAR)

Blindleistung Messbereich Auflösung Genauigkeit
0 KVAR ... 9,999 KVAR
10 KVAR ... 99,99 KVAR
100 KVAR ... 999,9 KVAR
1 MVAR ... 9,999 MVAR
0,001 KVAR
0,01 KVAR
0,1 KVAR
0,001 MVAR
± (1 % + 0,008 KVAR)
± (1 % + 0,08 KVAR)
± (1 % + 0,8 KVAR)
± (1 % + 0,008 MVAR)

Wirkenergie Messbereich Auflösung Genauigkeit
0 KWH ... 9,999 KWH
10,00 KWH ... 99,99 KWH
100,0 KWH ... 999,9 KWH
1 MWH ... 9,999 MWH
0,001 KWh
0,01 KWh
0,01 KWh
0,001 MMh
± (2 % + 0,008 KWh)
± (2 % + 0,08 KWh)
± (2 % + 0,8 KWh)
± (2% + 0,008 MWh)


Scheinenergie Messbereich

Auflösung Genauigkeit
0 KVAH ... 9,999 KVAH
10,00 KVAH ... 99,99 KVAH
100,0 KVAH ... 999,9 KVAH
1 MVAH ... 9,999 MVAH
0,001 KVAh
0,01 KVAh
0,01 KVAh
0,001 MVAh
± (2 % + 0,008 KVAh)
± (2 % + 0,08 KVAh)
± (2 % + 0,8 KVAh)
± (2% + 0,008 MVAh)

Blindenergie Messbereich Auflösung Genauigkeit
0 KVARH ... 9,999 KVARH
10,00 KVARH ... 99,99 KVARH
100,0 KVARH ... 999,9 KVARH
1 MVARH ... 9,999 MVARH
0,001 KVARh
0,01 KVARh
0,01 KVARh
0,001 MVARh
± (2 % + 0,008KVARh)
± (2 % + 0,08 KVARh)
± (2 % + 0,8 KVARh)
± (2% + 0,008 MVARh)

Leistungsfaktor Messbereich 0 ... 1
Auflösung 0,01
Genauigkeit ± 0,04

Phasenwinkel Messbereich -180° ... 180°
Auflösung 0,1°
Genauigkeit ± 1°

Frequenz Messbereich 45 Hz ... 65 Hz
Auflösung 0,1 Hz
Genauigkeit 0,1 Hz

Allgemeine Spezifikationen
Display 3,7" Punktmatrix LCD (320 * 240 Pixel) mit LED Hintergrundbeleuchtung
Messbare elektrische Größen AC V, AC A, Wirkleistung, Scheinleistung, Wirkleistung, Leistungsfaktor, Phasenwinkel, Netzfrequenz
Spannungsmessbereiche 10 V ... 600V AC, automatische Bereichswahl
Strommessbereiche 0,2 A ... 1200A AC, automatische / manuelle Bereichswahl
Sicherheitsstandart IEC1010CAT III 600V
Eingangswiderstand AC V 10 MOhm
Arbeitsfrequenz Stromzangen 40 Hz ... 1 kHz
getestete Arbeitsfrequenz
Stromzangen
45 Hz ... 65 Hz
Überlastschutz
AC A
AC V 720 V RMS
1300A mit Stromzange
Datenspeicher SD Karte
Aufnahmeintervall 2 Sekunden ... 7200 Sekunden
Datenloggerfunktion Echtzeitspeicherung auf SD Karte
Datenausgabe per USB oder RS232 je nach Verbindungskabel
Betriebstemperatur 0 °C ... 50 °C
Umgebungsfeuchtigkeit < 80 % RH
Spannungsversorgung

8 x 1,5 V AA Batterien , 9V Netzteil


Stromaufnahme Messgerät: 300 mA DC
Stromzange: 34 mA DC
maximaler Leitungsdurchmesser 50 mm
Gewicht Messgerät: 948 g (inkl. Batterien)
Stromzange: 467 g (inkl. Kabel)
Abmessungen Messgerät: 225 x 125 x 64 mm
Stromzange: 210 x 64 x 33 mm
Klemmbacke: 86 mm (außen)

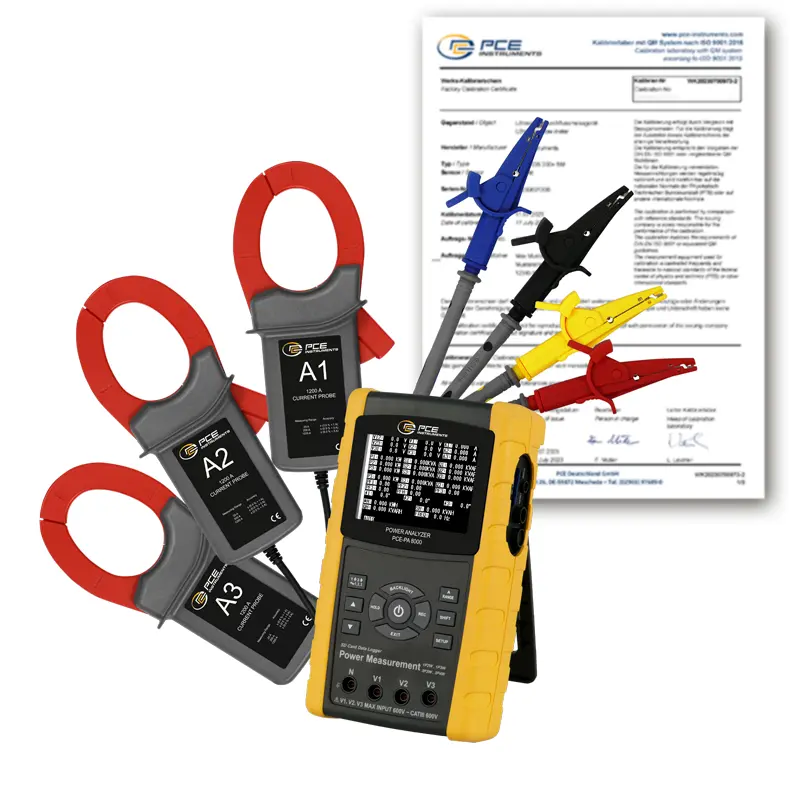

Lieferumfang

1 x Messzange PCE-PA 8000-ICA
3 x Stromzange
4 x Prüfleitungen
4 x Krokodilklemmen
1 x SD-Speicherkarte 2 GB
1 x Netzteil 9V DC
8 x 1,5 V AA Batterien
1 x Tragetasche
1 x ISO-Kalibrierzertifikat
